- Seite 1 Spectral M800 Tour ORDERCODE 43500...
- Seite 2 Herzlichen Glückwunsch! Sie haben ein großartiges, innovatives Produkt von Showtec gekauft. Der Showtec Spectral M800 TOUR bringt Unterhaltung an jeden Ort. Ganz egal, ob Sie sich einfache Plug- and-Play-Action oder eine ausgeklügelte DMX-Show wünschen - dieses Produkt liefert Ihnen die Effekte, die Sie brauchen.
-
Seite 3: Inhaltsverzeichnis
Showtec ™ Produkt-Anleitung Showtec Spectral M800 TOUR Warnung................…...……………..…………………………….…….……… Sicherheitsanweisungen………………………………………………………………………………………...……… Betriebsbestimmungen.………………………………………………………………………………………………… Projektormontage.……………………………………………………………………………………………….……… Vorgehensweise für die Rückgabe………………………………………………………………………..………… Reklamationen…………………………………………………………………………………………………………… Gerätebeschreibung.............………...…...………………………………………….… Features…….………………………………………………….……...……………..………………………………..…… DMX Kanalübersicht……………………………….…………………………………………………………..………… Geräteübersicht………………………………………………………………………………………………..………… Rückseite…………………………………………………………………………………………………………………… Installation................…...……………………………………….…………….… Aufstellung und Bedienung..............…………..………………………………… Geräteverbindung…………………....……..…………………………..…………..…………………….……… Datenverkabelung………………..………………………………………………………………………………… Bedienfeld...……..…………..…………………………………………………………………………….……… DMX-Adressierung ohne ID-Adressierung.……………………....……..……………………………………… DMX-Adressierung mit ID-Adressierung………..…………………………………………………………………… MENÜ-ÜBERBLICK ……..…………………………………………………………………………………………………. - Erstellung einer statischen Farbe …........…..……………………..…………..……….. -
Seite 4: Warnung
Karton uns sämtliche Verpackungsmaterialien auf. Für den Fall, dass ein Produkt an die Fabrik zurückgeschickt werden muss, ist es wichtig, dass dies in der Originalverpackung geschieht. Im Lieferumfang Ihres Produktes sind enthalten: • Spectral M800 TOUR IP20 mit Stromkabel 1,5m • Sicherheitskabel • Bedienungsanleitung LED Erwartete Lebensdauer LEDs verlieren im Laufe der Zeit nach und nach an Helligkeit. -
Seite 5: Betriebsbestimmungen
Der Hersteller übernimmt keine Gewährleistung für Schäden, die durch die Nichtbeachtung dieser Bedienungsanleitung oder irgendeine nicht autorisierte Änderung am Gerät verursacht werden. Lassen Sie die Netzleitung nie mit anderen Kabeln in Kontakt kommen! Seien Sie besonders vorsichtig beim Umgang mit Netzleitungen und -anschlüssen! ... -
Seite 6: Projektormontage
Befestigungsbügeln montiert werden. Es empfiehlt sich die Montage des Spectral M800 TOUR mit einer Klammer oder einem anderen Montagebügel, je nach den Anforderungen Ihrer Anwendung. Der Spectral M800 TOUR kann auf einer flachen Bühne aufgebaut oder mit einem Haken an jeder Art von Traverse aufgehängt werden. -
Seite 7: Vorgehensweise Für Die Rückgabe
Stromanschlüsse Schließen Sie das Gerät mit dem Stecker an das Stromnetz an. Passen Sie immer auf, dass das Kabel mit der richtigen Farbe an die richtige Stelle angeschlossen wird. International EU-Kabel UK-Kabel US-Kabel Stift BRAUN GELB/KUPFER PHASE BLAU SCHWARZ SILBER NULL GELB/GRÜN GRÜN... -
Seite 8: Gerätebeschreibung

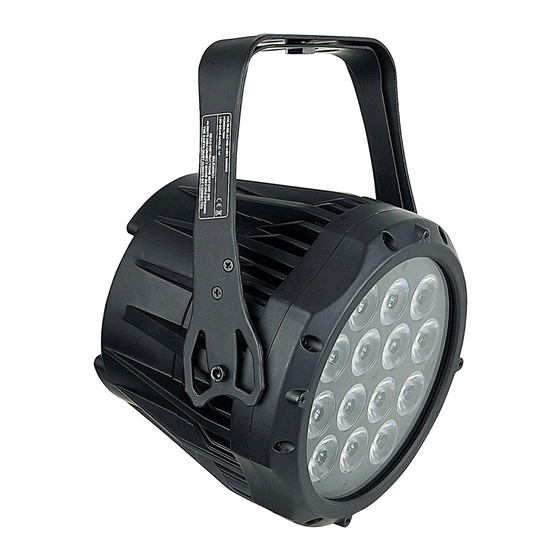

Gerätebeschreibung Features Der Spectral M800 TOUR ist ein kompaktes LED-Gerät für die Anwendung in Innenräumen von Showtec mit 14 Hochleistungs-LEDs • 3, 3, 4, 5 oder 10-Kanal LED Washlight (mit ID-Adressierung) • 5 verschiedene DMX-Bedienungsmodi • Dank spezieller übergroßer Linsen kann das Gerät eine größere Lichtmenge einfangen und eine Ausgabe von mehr als 800 lm projizieren. -
Seite 9: Dmx Kanalübersicht
DMX Kanalübersicht TOUR Kanal Beschreibung Master Dimmer Grün Blau Color Macro Strobe Automatisch und personalisierte Programme Automatische Einstellung der Geschwindigkeit Dimmer-Geschwindigkeit Auswahl ID-Adresse Arc.1 Kanal Beschreibung Grün Blau Ar1.d Kanal Beschreibung Master Dimmer Grün Blau Ar1.s Kanal Beschreibung Master Dimmer Grün Blau Strobe... -
Seite 10: Geräteübersicht
Geräteübersicht Abb. 1 1) Montagebügel für Traversenmontage 2) 14x 3W 3-in-1 RGB LEDs Rückseite Abb. 2 4) Power IN DMX Signalverbinder(IN) 6) Power OUT 7) DMX Signalverbinder(OUT) -
Seite 11: Installation
Installation Entfernen Sie sämtliche Verpackungsmaterialien des Spectral M800 TOUR. Prüfen Sie, dass sämtliche Schaumstoff- und Kunststoffpolsterungen entfernt wurden. Schließen Sie alle Kabel an. Schalten Sie die Stromversorgung erst ein, wenn das gesamte System eingerichtet und richtig angeschlossen wurde. Trennen Sie das Gerät vor Reinigungs- und Wartungsarbeiten immer zunächst von der Stromversorgung. -
Seite 12: Bedienfeld
1) Schließen Sie einen DMX-Controller (Beispiel 50720 Showdesigner 1024) an die serielle Schnittstelle des Spectral M800 an. 2) Jeder Spectral M800 TOUR hat 10 DMX-Kanäle (DMX-Adresse LED Par #1=1, Par #2=11, Par #3=21, Par #4=31, etc.). 3) Die ID-Adresse wurde nicht eingestellt, deshalb so muss sie für die Nutzung des Controllers CH10 deaktiviert werden (CH10=0). -
Seite 13: Dmx-Adressierung Mit Id-Adressierung
1) Schließen Sie einen DMX-Controller (Beispiel 50720 Showdesigner 1024) an die serielle Schnittstelle des Spectral M800 an. 2) Jeder Spectral M800 TOUR hat 10 DMX-Kanäle (DMX-Adresse LED Par #1=1, Par #2=11, Par #3=21, Par #4=31, etc.). 3) Jede DMX-Adresse im Bereich von 001 bis 512 kann verwendet werden. -
Seite 14: Menü-Überblick
MENÜ-ÜBERBLICK... -
Seite 15: Hauptmenü-Optionen
Hauptmenü-Optionen Drücken Sie die MENU-Taste, um die 11 Optionen des Menüs durchzublättern: Erstellung einer statischen Farbe Beim Drücken von ENTER im Menü Statische Farbe müssen Sie ENTER zum Durchblättern dieses Menüs nutzen. Nutzen Sie die UP/DOWN-Tasten zum Ändern der statischen Farben (Rot, Grün, Blau) oder der Strobe- Geschwindigkeit (0-20Hz). -
Seite 16: Aktivieren Eines Automatischen Programms
Aktivieren eine Automatischen Programms Wenn Sie ENTER im Menü Automatische Programme drücken, können Sie aus einem der 10 integrierten Programme wählen. Sie können auch 10 personalisierte Programme bearbeiten. -
Seite 17: Run-Modus
Run-Modus • Wählen Sie den RUN-MODUS, um den gewünschten Betriebsmodus zu wählen: - Der DMX-Modus wird genutzt, um mit einem DMX512-Controller den LED Par zu steuern. - Der SLAVE-Modus dient dazu, das Gerät während des Master-Slave-Betriebs zu benutzen. Wenn die Geräte mit automatischen Programmen bedient werden, kann der RUN-MODUS nicht genutzt werden. -
Seite 18: Edit Custom
Edit Custom • Wählen Sie den Modus EDIT CUSTOM zum Bearbeiten der personalisierten Programme PR01 – PR10. • Jedes personalisierte Programm hat 30 Stufen, die bearbeitet werden können. • Jede Stufe gestattet die Erstellung einer Szene mithilfe von RED, GREEN, BLUE, STROBE, TIMER & FADE. Ändern der Einstellungen... -
Seite 19: Weiß-Einstellungen
1) Wählen Sie UPLD, um die personalisierten Programme von dem aktuellen MASTER-Gerät auf alle SLAVE-Geräte hochzuladen. Um die Funktion zum Hochladen des Passworts zu aktivieren, muss das Passwort eingegeben werden. Passwort: UP > DOWN > UP > DOWN. Drücken Sie dann ENTER, um das Passwort zu bestätigen. Beim Hochladen der MASTER- und SLAVE-Geräte leuchtet GELB auf. -
Seite 20: Weißabgleich
Weißabgleich • Wählen Sie CAL2, um die RGB-Parameters einzustellen und verschiedene Farbtemperaturen zu erstellen. •Wenn die neue Einstellung aktiviert wurde, wählt der DMX -Controller RGB = 255,255,255, und die weiße Farbe wird von den aktuellen RGB-Werten im CAL2-Menü bestimmt. Passwortaktivierung ist. -
Seite 21: So Können Sie Ihr Eigenes Personalisiertes Programm Erstellen
So können Sie Ihr eigenes personalisiertes Programm erstellen Verwenden Sie Up/Down zum Ändern der Werte Verwenden Sie Up/Down zum Ändern der Werte Verwenden Sie Up/Down zum Ändern der Werte Verwenden Sie Up/Down zum Ändern der Werte Verwenden Sie Up/Down zum Ändern der Werte Verwenden Sie Up/Down zum Ändern der Werte Verwenden Sie Up/Down zum Ändern der Werte Verwenden Sie Up/Down zum Ändern der Werte... -
Seite 22: Dmx-Steuerung Tour
DMX-Steuerung TOUR Kanal Wert Funktion Dimmer 000 – 255 0 – 100 % 000 – 255 0 – 100 %; CH2 wird den Parameter TIME steuern, wenn CH7 auf Custom 01-10 gestellt ist (nur bei CH7 121-220) Grün 000 – 255 0 –... -
Seite 23: Master Dimmer
steuern, wenn CH7 auf AUTO 1-AUTO 10 gestellt ist (nur bei CH7 021-120) Dimmer-Geschwindigkeit. 000 – 009 Linearer Dimmer 010 – 069 Nichtlinearer Dimmer (schnellster) 1 070 – 129 Nichtlinearer Dimmer 2 130 – 189 Nichtlinearer Dimmer 3 190 – 255 Nichtlinearer Dimmer (langsamster) 4 Kanal 10 (Auswahl ID-Adresse) 000 –... -
Seite 24: Dmx-Steuerung Arc1
DMX-Steuerung ARC1 Kanal Wert Funktion 000 – 255 0 – 100 % Grün 000 – 255 0 – 100 % Blau 000 – 255 0 – 100 % DMX Steuerung AR1.d Kanal Wert Funktion Dimmer 000 – 255 0 – 100 % 000 –... -
Seite 25: Dmx-Wert - Id-Adressen
DMX-Wert – ID-Adressen ID-Adressen ID-Adressen Alle ID-Adressen ID-Adresse #34 auswählen 10-19 ID-Adresse #1 ID-Adresse #35 20-29 ID-Adresse #2 ID-Adresse #36 30-39 ID-Adresse #3 ID-Adresse #37 40-49 ID-Adresse #4 ID-Adresse #38 50-59 ID-Adresse #5 ID-Adresse #39 60-69 ID-Adresse #6 ID-Adresse #40 70-79 ID-Adresse #7 ID-Adresse #41... -
Seite 26: Abstrahlwinkel
Abstrahlwinkel 44 LUX 10 Abstand (m) GRÜN 113 LUX 10 Abstand (m) BLAU 18 LUX 10 Abstand (m) 150 LUX 10 Abstand (m) -
Seite 27: Kabelverbindung
Pol 3: Signal (+) Pol 3: Signal (+) Instandhaltung Der Spectral M800 TOUR benötigt fast keine Wartung. Sie sollten das Gerät jedoch sauber halten. Sonst wird das vom Gerät abgegebene Licht stark reduziert. Trennen Sie das Gerät vom Stromnetz und wischen Sie dann das Gehäuse mit einem feuchten Lappen ab. -
Seite 28: 4-Kanal (Ar1.D):Master Dimmer, Rgb
Produktspezifikationen Stromversorgung: AC 100V-240V, 50/60 Hz Stromverbrauch: 73 Watt Treiberstrom: 350mA Abmessungen:245 x 205 x 245 mm (LxBxH) Gewicht: 4,6 kg 3, 3, 4, 5 oder 10-Kanal LED Washlight (mit ID-Adressierung) 5 verschiedene DMX-Bedienungsmodi RGB Farbmischung mit oder ohne DMX-Controller Farbtemperatur voreingestellt (3.200 K ~ 10.000 K) Integrierte automatisierte Programme per DMX Aufruf personalisierter Programme per DMX...
