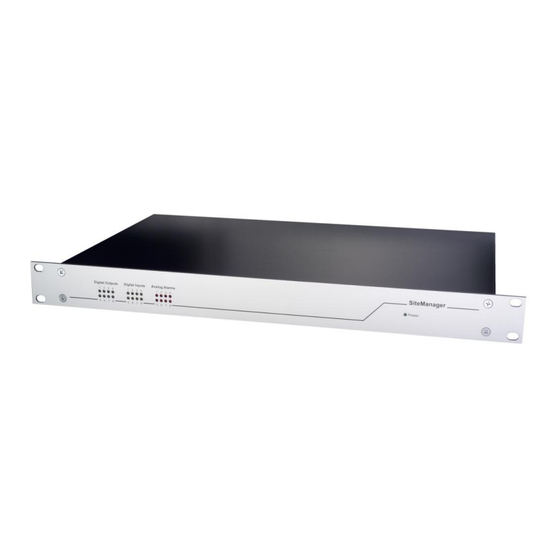

Generex SITEMANAGER II Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Version: 2016-08-29
SITEMANAGER II/v4
Benutzerhandbuch
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Generex SITEMANAGER II

  • Seite 1 Version: 2016-08-29 SITEMANAGER II/v4 Benutzerhandbuch...
  • Seite 2 GENEREX erlaubt seinen Geschäftspartnern die Informationen, die in diesem Dokument enthalten sind, an Dritte weiterzugeben, ebenso an das Personal in deren Firma oder ihren eigenen Kunden, elektronisch, manuell, in Form von Fotokopien oder Ähnlichem. GENEREX gibt an, dass der Inhalt nicht verändert oder angepasst werden darf, ohne schriftliche Genehmigung von GENEREX.

  • Seite 3: Inhaltsverzeichnis

    Events … 4.3.4 … betreffend der USV 4.3.4.1 4.3.4.2 Benachrichtigung via SMS … betreffend der SITEMANAGER II/v4 Inputs / Outputs 4.3.4.3 RCCMD – Ausführen von Shutdown Signalen zu Netzwerk Computer 4.3.5 Anhang SITEMANAGER II/v4 – Technische Daten Pinbelegung der Inputanschlüsse Syntax zum Schalten der Ausgänge...

  • Seite 4: Über Den Sitemanager Ii/V4

    über Webbrowseroberfläche. Der SITEMANAGER II/v4 verfügt über eine interne Uhr, die alle Messwerte und Ereignisse mit Datum und Uhrzeit aufzeichnet. Die interne Uhr kann über bis zu 3 Timeserver via SNTP oder RFC868 synchronisiert werden. Die Aufzeichnungsdaten können als Text ausgelesen oder grafisch über die integrierte gChart-Oberfläche...

  • Seite 5: Installation

    Modus zu wechseln. Die Einstellungen sind im Kapitel 3 „Basis Einstellungen“ genauer beschrieben. COM Port 1: RS232-Verbindung für USV, SensorManager oder sonstige RS232-Geräte. LAN-Buchse: Verbinden Sie den SITEMANAGER II/v4 durch ein RJ45-Kabel mit dem Netzwerk. LINE-Buchse: Anschluss für den externen RAS Service (optional). 4 RJ12-Anschlüsse, Anschluss für 8 analoge Messeinheiten.

  • Seite 6: Analoge Eingänge Über Rj12-Anschlussbuchsen

    2.1.1 Analoge Eingänge über RJ12-Anschlussbuchsen Figure 4: SITEMANAGER II/v4 RJ12-Anschlussbuchsen Jede der 4 RJ12-Anschlussbuchsen kann 2 analoge Eingangssignale (0-10V o. 0/4-20mA) einlesen, damit ist es möglich 8 analoge Sensoren anzuschliessen. Die folgende Abbildung zeigt wie die verschiedenen Sensoren an die RJ12-Anschlussbuchsen angeschlossen werden können. Für die PIN-Belegung schauen Sie bitte in den entsprechenden Anhang am Ende dieses Dokumentes.

  • Seite 7: Figure 7: Anschlussbelegung Der Klemmleiste Analogeingänge

    Konfiguration der SITEMANAGER II/v4 Rev.B (ab SN: SMG05-00411) Analogeingänge Jeder der 8 Analogeingänge des SITEMANAGER II/v4_Rev.B ab SN: SMG05-00411 bietet die Möglichkeit analoge Messwerte entweder von 0-10V (Auslieferungszustand) oder 0-20mA bzw. 4- 20mA einzulesen. Hierzu müssen auf der Hauptplatine die Jumper des jeweiligen Analogeinganges in der richtigen Position gesetzt sein.
  • Seite 8 Beide Jumper der Analog Inputs 1-8 (Channel 1-8) sind auf PIN 2+3 gesetzt (Abb.2) In diesen Jumperstellungen dürfen nur folgende Sensoren an die Analog Inputs angeschlossen und im Auswahlmenue „Sensor Type“ in der SITEMANAGER II/v4 Configuration ausgewählt werden: Custom 0-20mA...

  • Seite 9: Digitale Eingänge Über Klemmleisten Rev.a

    Version: 2016-08-29 Abb.2 2.1.3 Digitale Eingänge über Klemmleisten Rev.A Unterhalb der analogen Input Anschlussbuchsen befindet sich die Klemmleiste für die 8 digitalen Eingänge. Figure 8: Analogeingangsklemmleiste (A01-A08) und Digitaleingangsklemmleiste (D01-D08) Die folgende Abbildung zeigt die Anschlussbelegung der Klemmleiste für die Digitaleingänge.

  • Seite 10: Figure 9: Anschlussbelegung Der Klemmleiste Digitaleingänge

    ÄNDERUNG der Anschlussbelegung Rev.B! Vor Inbetriebnahme unbedingt beachten! Die Anschlussbelegung der Digital –und Analogeingänge beim SITEMANAGER II/v4_Rev.B ab SN: SMG05-00411 hat sich geändert. Auf der unteren Klemmleiste X1 steht nun die Betriebsspannung von 15VDC zur Verfügung und die Digitaleingänge D01-D08 liegen jetzt auf den 8...

  • Seite 11: Relaiskontakte Über Schraubklemmen

    Figure 10: Umschaltbare Relaiskontakte Der SITEMANAGER II/v4 verfügt über 8 schaltbare Relaiskontakte, mit denen man Stromkreise von bis zu 250V/4A schalten kann. Jedes Relais verfügt je über einen Öffnerkontakt (NC) und einen Schliesserkontakt (NO). Für Anschlussbeispiele bitte folgende Abbildung beachten.

  • Seite 12: Status Led's

    LED blinkt im 1/2 sec. Takt : Kommunikation zur USV fehlgeschlagen / unterbrochen grüne LED leuchtet : Betriebsmodus normal Der aktuelle Status ist auch auf dem Webinterface (SITEMANAGER II/v4 Status) des Sitemanagers dargestellt, um die Geräte remote verwalten zu können. Beschreibung der LED-Status: Status LED’s Webbrowser...

  • Seite 13: Basis Einstellungen

    Version: 2016-08-29 Basis Einstellungen Der SITEMANAGER II/v4 benötigt ein paar Basis Einstellungen, um in das Netzwerk implementiert zu werden. Stellen Sie die DIP-Schalter 1 und 2 auf die Position OFF, um in dem Konfigurations-Modus Einstellungen vorzunehmen. Auf der IP-Adresse 10.10.10.10 ist der SITEMANAGER II/v4 nun zu erreichen.

  • Seite 14: Figure 15: Http- Basis Netzwerkeinstellungen

    Figure 15: HTTP- Basis Netzwerkeinstellungen Wenn eine USV mit dem SITEMANAGER II/v4 über ein serielles Kabel über COM 1 verbunden ist, ist es notwendig, USV Parameter zu setzen. Klicken Sie auf „UPS Model & System“ und wählen Sie das entsprechende USV-Modell aus. Bestätigen Sie Ihre Eintragungen mit einem Klick auf die Apply Taste.

  • Seite 15: Konfiguration

    Verbundene Geräte … HTTP – UPS Model & System Einstellungen für den SITEMANAGER II V3 Figure 16: Wählen Sie in der UPS Model & System Configuration das UPS Model SITEMANAGER II/v4 aus. Figure 17: HTTP Menue mit der SITEMANAGER II/v4 Konfiguration Benutzen Sie dieses Menue, um die Geräte an den In- und Outputklemmen zu konfigurieren.

  • Seite 16: An Den Digitaleingängen (Digital Inputs)

    … an den Relaiskontakten (Outlets) 4.1.3 Der SITEMANAGER II/v4 beinhaltet 8 digitale Outputs, die abhängig von Ereignissen und Einstellungen umgewandelt werden können. In dem Abschnitt „Outlets“ können Sie den verbundenen Geräten Namen vergeben und einstellen, ob die Relays geschlossen oder geöffnet sein sollen.

  • Seite 17: Alarm Matrix

    Version: 2016-08-29 Figure 20: HTTP Konfiguration - Outlets Ausserdem ist es möglich, einen Zeitwert für jedes Outlet zu definieren. Dies bestimmt, wie lange ein Outlet geschaltet ist (in Sekunden). Setzen Sie den Zeitwert auf „0“, ist das Outlet ohne zeitliche Begrenzung geschaltet.

  • Seite 18: Status Anzeige

    Knöpfe für das manuelle Schalten der Outputs nicht mehr vorhanden. Stattdessen erscheint der Hinweis „set by marker“. Figure 23: HTTP Statusanzeige der Outlets Status Anzeige Der SITEMANAGER II/v4 berücksichtigt verschiedene Seiten der Überwachung. Wählen Sie im Menu „Network & Security“ aus, welche Statusseite als „Default“ Seite angezeigt wird.

  • Seite 19: Input / Output Status

    4.3.1 Input / Output Status Überwachen Sie die Status der verbundenen Geräte an den Inputs/Outputs des Sitemanagers II/v3 über das Menue „SITEMANAGER II/v4 Status“. Figure 24: HTTP Menü für die Status Anzeige Die Status Anzeige gibt Ihnen einen Überblick von den Input/Output Status und den aktuellen Meßwerten der Sensoren, so wie den Schwellenwerten für die Alarme.

  • Seite 20: Figure 25: Status Anzeige Mit Temperatur- Und Luftfeuchtigkeits Sensoren

    Figure 25: Status Anzeige mit Temperatur- und Luftfeuchtigkeits Sensoren Der SITEMANAGER II/v4 stellt die Messwerte der analogen Eingänge vertikal dar und bietet die Möglichkeit, Vor-Schwellenwert-Alarme sowohl für die niedrige, als auch die hohe Schwelle zu definieren.

  • Seite 21: Figure 26: Konfiguration Der Schwellenwerte Für Die Analogen Inputs

    Version: 2016-08-29 Figure 26: Konfiguration der Schwellenwerte für die analogen Inputs Ab der CS121 FirmWare Version 4.26.x gibt es die Möglichkeit, Threshold Events für die analogen Inputs zu definieren. Klicken Sie hierfür in dem Menü „Events/Alarms“ auf „Configure Threshold Events“. Figure 27: Konfiguration Threshold Events für die analogen Inputs In diesem Beispiel wurde für den SM_analogue 1 ein unterer Schwellenwert von 13 definiert, in...

  • Seite 22: Gchart

    Ihnen die Möglichkeit, Meßwerte in einer grafischen Darstellung zu überwachen. GChart ist ein GENEREX PlugIn für den MS Internet Explorer, das als freier Download von der GENEREX Seite angeboten wird. Es ist eine ActiveX-Komponente, die auf dem Client installiert werden muß.

  • Seite 23: Event Konfiguration

    Geräte wie „Alarm Analog Input 1“, „Alarm Digital Input 1“ etc. und einer verbundenen USV wie „Powerfail“, „Battery Low“ etc. integriert wurden. Der SITEMANAGER II/v4 bietet Ihnen die Möglichkeit, eine oder mehrere Aktionen bei jedem Event auszuführen. Eine Aktion, wie zum Beispiel das Schreiben eines Eintrags in das Alarm Logfile, das Versenden einer Email oder das Ausführen eines RCCMD-Befehls (Shutdown Signal zu mehreren...

  • Seite 24: Events

    Wählen Sie den Event aus, den Sie konfigurieren möchten und benutzen Sie den Event Editor, um einen „Job“ zu definieren. Figure 31: HTTP - Event Editor Der Event Editor ermöglicht Ihnen das Editieren, Löschen und Testen der bestehenden Events, so wie das Hinzufügen eines neuen Event Jobs.

  • Seite 25: Benachrichtigung Via Sms

    Zum Beispiel die Konfiguration, die Sie oben sehen können, beinhaltet, dass jeden Tag (86400 Sekunden) eine Email an someone@somewhere.com versendet wird, so lange sich der SITEMANAGER II/v4 im Normalzustand befindet. 4.3.4.2 Benachrichtigung via SMS Ab der FirmWare Version 4.17.x gibt es eine neue Funktion, die es ermöglicht, eine Benachrichtigung via SMS zu versenden.

  • Seite 26: Betreffend Der Sitemanager Ii/V4 Inputs / Outputs

    Antenne optimal ausrichten zu können. Grün bedeutet ein gutes Signal ist vorhanden. HTTP – System & Network Status Figure 35: … betreffend der SITEMANAGER II/v4 Inputs / Outputs 4.3.4.3 Jedes verbundene Gerät an dem Input- oder Outputanschluß, hat seine eigenen Events, mit denen bestimmte Aktionen ausgeführt werden können, abhängig von dem Status des Gerätes.

  • Seite 27: Rccmd - Ausführen Von Shutdown Signalen Zu Netzwerk Computer

    Version: 2016-08-29 Figure 36: HTTP - Job Editor: Email-Job Um einen Email Job zu konfigurieren, nehmen Sie die Einträge wie oben vor. Beachte: Es ist Bedingung, dass Sie, bevor Sie einen Email Job konfigurieren, die Email Einstellungen im Menue “Email” eingetragen haben. Bitte überprüfen Sie, ob die Einträge gültig sind, bevor Sie sie testen.

  • Seite 28: Anhang

    Installation des RCCMD Client: Sie finden eine Setup Prozedur für RCCMD auf der UPS Management Software CD oder herunterladbar von www.generex.de. Das RCCMD Setup beinhaltet einen Wizard, der Sie durch die Installation führt. In dem ersten Fenster muss die IP-Adresse des CS121-Adapters eingetragen werden, von dem der Client das Shutdown Signal empfängt.

  • Seite 29: Syntax Zum Schalten Der Ausgänge

    Version: 2016-08-29 Sensor Input 2: Pin 1 12 VDC + Pin 2 Analog Kanal 3 (0-10V) Pin 3 Analog Kanal 4 (0-10V) Pin 4 GROUND Pin 5 SM_II_DIG Sensor1 Input Pin 6 SM_II_DIG Sensor2 Input Sensor Input 3: Pin 1 12 VDC + Pin 2 Analog Kanal 5 (0-10V)

  • Seite 30: Abbildungen

    Figure 14: HTTP - Logon Figure 15: HTTP- Basis Netzwerkeinstellungen Figure 16: HTTP – UPS Model & System Einstellungen für den SITEMANAGER II V3 Figure 17: HTTP Menue mit der SITEMANAGER II/v4 Konfiguration Figure 18: HTTP Konfiguration - Analog Inputs...
