Inhaltszusammenfassung für CALECTRO SenseAir

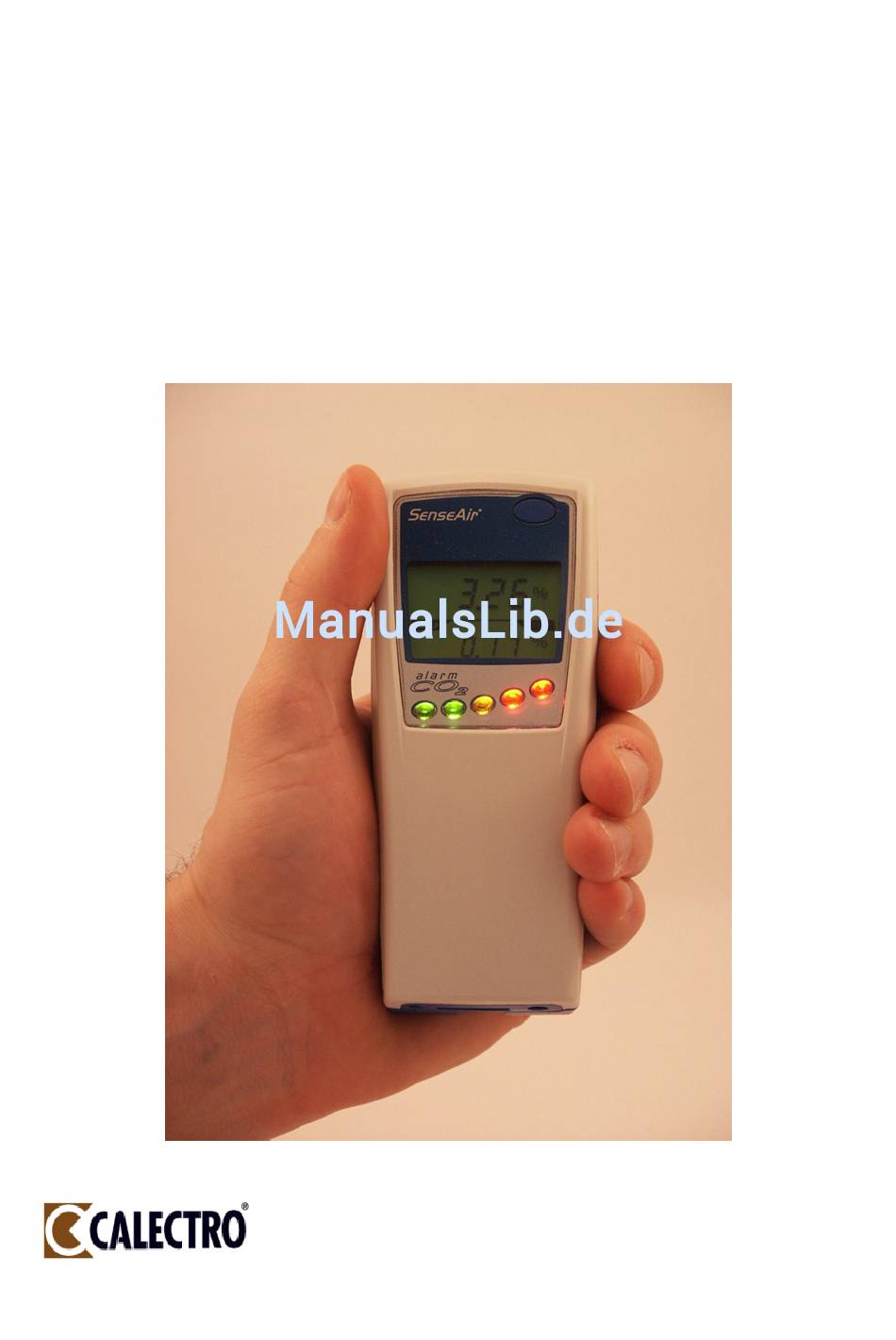

- Seite 1 Bedienungsanleitung ® SenseAir Kohlendioxid-Warngerät...
-
Seite 2: Funktionsbeschreibung

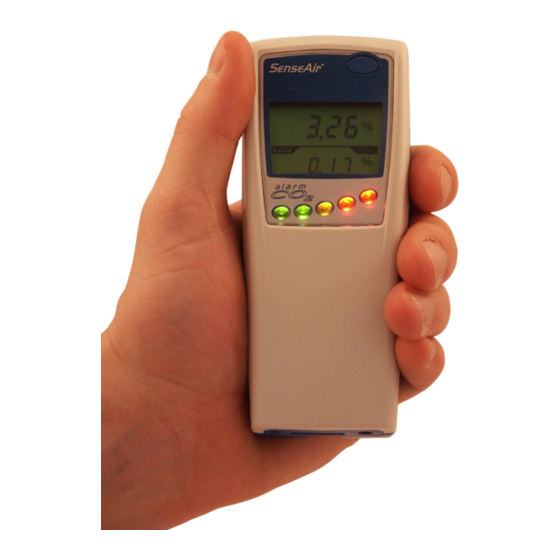

Allgemeines SenseAir ist ein leichtes, tragbares CO -Messgerät mit Digitalanzeige, mit dem sich die Kohlendioxidkonzentration in der Umgebungsluft messen lässt. Auf dem Display werden die aktuelle Kohlendioxidkonzentration und der zeitgewichtete Mittelwert (TWA-Wert) der vergangenen acht Stunden angezeigt. Dank der integrierten Datenprotokollierung und Alarmfunktionen mit Akustik- und LED-Alarm ist dieses Instrument im Taschenformat ideal für persönliche Schutzanwendungen. -
Seite 3: Drucktastenfunktionen
Ein/Aus/Funktionstaste CO2-Konzentration in % VOL. Statusanzeige TWA-Wert in % VOL. Batterieanzeige Rote LED: Hauptalarm >3,0 %VOL. CO2 Rote LED: Voralarm >1,5 %VOL. CO2 Gelbe LED: > 0,5 % VOL. CO2 Grüne LED: >0,1 % VOL. CO2 Grüne LED: immer aktiviert im An- und Ruhemodus Abbildung 2. -
Seite 4: Der Twa-Wert (Zeitgewichteter Mittelwert)
Power Aus Aus-Modus/Ladegerät TWA Rückstellung Ladegerät anschliessen/ Ladegerät abstellen Tastendruck, wenn Ladegerät Tastendruck angeschlossen Schlafmodus Langer Tastendruck, Hält TWA-Wert, wenn Gerät aus "An-Modus" geschaltet wird. wenn Ladegerät Langer Probenahme Grundkalibrierung Tastendruck angeschlossen Tastendruck An-Modus Momentanen CO2-Wert messen TWA-Wert messen Nullpunktkalibrierung Der TWA-Wert (zeitgewichteter Mittelwert) Der TWA-Wert wird im unteren Teil des Displays angezeigt. -
Seite 5: Laden Der Batterie
Momentane CO -Konzentration Die momentane CO -Konzentration wird im oberen Teil des Displays angezeigt und sollte niemals die empfohlenen Grenzwerte überschreiten. Die momentane CO -Konzentration wird auch anhand der fünf Leuchtdioden unter dem Display angezeigt. Wenn die rote LED leuchtet und der Summer ertönt, muss man den Bereich unverzüglich verlassen. -
Seite 6: Eigendiagnose Und Kalibrierung
Eigendiagnose und Kalibrierung Das System umfasst eine komplette Eigendiagnose, die bei jedem Einschalten des Geräts automatisch durchgeführt wird. Während des Betriebs (An-Modus) erfolgt eine kontinuierliche Selbstdiagnose. Diese Funktionsprüfung sendet ein Fehlerbyte an das System- RAM zurück. Wenn ein Fehler entdeckt wird, leuchtet die Statusanzeige auf. Das Gerät verfügt außerdem über eine automatische Grund , um den Nullpunktdrift kalibrierung... -
Seite 7: Fehlersuche
Fehlersuche Der Sensor geht nicht innerhalb von drei Minuten in den Kalibriermodus. Führen Sie zunächst folgenden Test durch: 1. Schließen Sie das Nullgas an und warten Sie drei Minuten. Prüfen Sie die CO Konzentration am Display und schreiben Sie den Wert auf ein Stück Papier. 2. -
Seite 8: Technische Spezifikationen
Technische Spezifikationen CO2-Messung: Funktionsprinzip..........Nicht-dispersives Infrarot (NDIR) mit vergoldeter Küvette Gaszufuhr ............Diffusion Ansprechzeit (1/e)..........2 Min. Diffusionszeit & 15 Sek. bei Gasdurchfluss von 0,2 l/min. Messbereich ............0-3 % Vol. Erweiterter Bereich ..........3-10 % Vol. (Genauigkeit nicht spezifiziert) Genauigkeit bei NTP (+25° C) ......± 3 % des Messwerts oder ± 0,02 % Vol. (was größer ist) Druckabhängigkeit ..........+ 1,6% Messwertzunahme pro kPa Abweichung von Normaldruck Temperaturabhängigkeit........≤...
