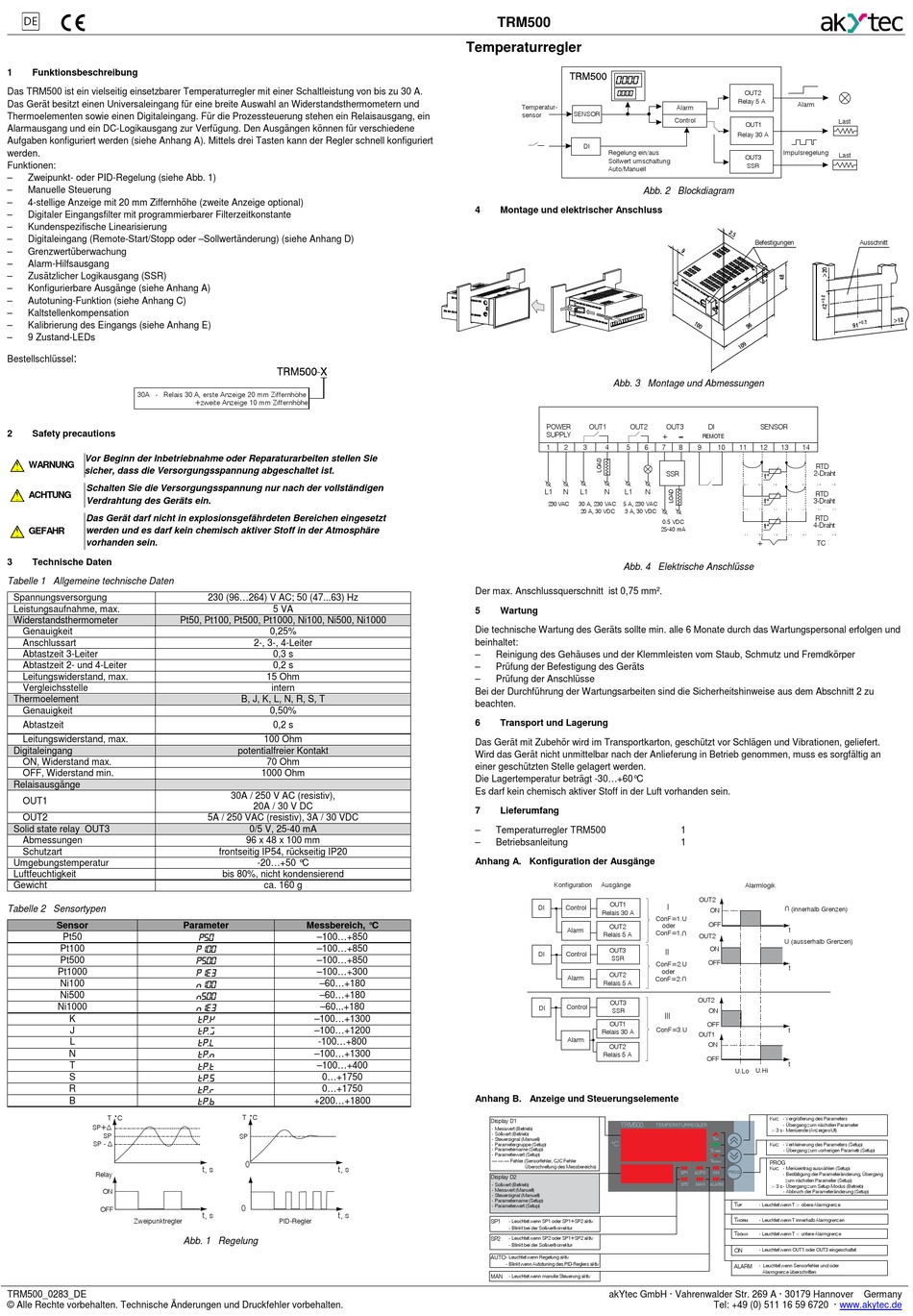

Akytec TRM500 Betriebsanleitung

1 Funktionsbeschreibung
Das TRM500 ist ein vielseitig einsetzbarer Temperaturregler mit einer Schaltleistung von bis zu 30 A.
Das Gerät besitzt einen Universaleingang für eine breite Auswahl an Widerstandsthermometern und
Thermoelementen sowie einen Digitaleingang. Für die Prozessteuerung stehen ein Relaisausgang, ein
Alarmausgang und ein DC-Logikausgang zur Verfügung. Den Ausgängen können für verschiedene
Aufgaben konfiguriert werden (siehe Anhang A). Mittels drei Tasten kann der Regler schnell konfiguriert
werden.
Funktionen:
– Zweipunkt- oder PID-Regelung (siehe Abb. 1)
– Manuelle Steuerung
– 4-stellige Anzeige mit 20 mm Ziffernhöhe (zweite Anzeige optional)
– Digitaler Eingangsfilter mit programmierbarer Filterzeitkonstante
– Kundenspezifische Linearisierung
– Digitaleingang (Remote-Start/Stopp oder –Sollwertänderung) (siehe Anhang D)
– Grenzwertüberwachung
– Alarm-Hilfsausgang
– Zusätzlicher Logikausgang (SSR)
– Konfigurierbare Ausgänge (siehe Anhang A)
– Autotuning-Funktion (siehe Anhang C)
– Kaltstellenkompensation
– Kalibrierung des Eingangs (siehe Anhang E)
– 9 Zustand-LEDs
:
Bestellschlüssel
30A - Relais 30 A, erste Anzeige 20 mm Ziffernhöhe
2 Safety precautions
Vor Beginn der Inbetriebnahme oder Reparaturarbeiten stellen Sie
WARNUNG
sicher, dass die Versorgungsspannung abgeschaltet ist.
Schalten Sie die Versorgungsspannung nur nach der vollständigen
ACHTUNG
Verdrahtung des Geräts ein.
Das Gerät darf nicht in explosionsgefährdeten Bereichen eingesetzt
werden und es darf kein chemisch aktiver Stoff in der Atmosphäre
GEFAHR
vorhanden sein.
3 Technische Daten
Tabelle 1 Allgemeine technische Daten
Spannungsversorgung
Leistungsaufnahme, max.
Widerstandsthermometer Pt50, Pt100, Pt500, Pt1000, Ni100, Ni500, Ni1000
Genauigkeit
Anschlussart
Abtastzeit 3-Leiter
Abtastzeit 2- und 4-Leiter
Leitungswiderstand, max.
Vergleichsstelle
Thermoelement
Genauigkeit
Abtastzeit
Leitungswiderstand, max.
Digitaleingang
ON, Widerstand max.
OFF, Widerstand min.
Relaisausgänge
OUT1
OUT2
Solid state relay OUT3
Abmessungen
Schutzart
Umgebungstemperatur
Luftfeuchtigkeit
Gewicht
Tabelle 2 Sensortypen
Sensor
Pt50
Pt100
Pt500
Pt1000
Ni100
Ni500
Ni1000
K
J
L
N
T
S
R
B
T °C
SP+∆
SP
SP - ∆
Relay
ON
OFF
Zweipunktregler
TRM500_0283_DE
© Alle Rechte vorbehalten. Technische Änderungen und Druckfehler vorbehalten.
+zweite Anzeige 10 mm Ziffernhöhe
230 (96...264) V AC; 50 (47...63) Hz
5 VA
0,25%
2-, 3-, 4-Leiter
0,3 s
0,2 s
15 Ohm
intern
B, J, K, L, N, R, S, T
0,50%
0,2 s
100 Ohm
potentialfreier Kontakt
70 Ohm
1000 Ohm
30A / 250 V AC (resistiv),
20A / 30 V DC
5A / 250 VAC (resistiv), 3A / 30 VDC
0/5 V, 25-40 mA
96 x 48 x 100 mm
frontseitig IP54, rückseitig IP20
-20...+50 °C
bis 80%, nicht kondensierend
ca. 160 g
Parameter Messbereich, °C
P50
–100...+850
P100
–100...+850
P500
–100...+850
P1E3
–100...+300
N100
–60...+180
N500 –60...+180
N1E3 –60...+180
tP.K –100...+1300
tP.J –100...+1200
tP.L -100...+800
tP.N
–100...+1300
tP.t
–100...+400
tP.S
0...+1750
TP.R
0...+1750
TP.B
+200...+1800
T °C
SP
0
t, s t, s
0
t, s t, s
PID-Regler
Abb. 1 Regelung
TRM500
Temperaturregler
0000
0000
Temperatur-
SENSOR
sensor
DI
Regelung ein/aus
Sollwert umschaltung
Auto/Manuell
4 Montage und elektrischer Anschluss
Abb. 3 Montage und Abmessungen
POWER OUT1 OUT2
SUPPLY
1 2 3 4 5
L1 N L1 N L1
230 VAC 30 A, 230 VAC 5 A, 230 VAC
20 A, 30 VDC 3 A, 30 VDC
Abb. 4 Elektrische Anschlüsse
Der max. Anschlussquerschnitt ist 0,75 mm².
5 Wartung
Die technische Wartung des Geräts sollte min. alle 6 Monate durch das Wartungspersonal erfolgen und
beinhaltet:
– Reinigung des Gehäuses und der Klemmleisten vom Staub, Schmutz und Fremdkörper
– Prüfung der Befestigung des Geräts
– Prüfung der Anschlüsse
Bei der Durchführung der Wartungsarbeiten sind die Sicherheitshinweise aus dem Abschnitt 2 zu
beachten.
6 Transport und Lagerung
Das Gerät mit Zubehör wird im Transportkarton, geschützt vor Schlägen und Vibrationen, geliefert.
Wird das Gerät nicht unmittelbar nach der Anlieferung in Betrieb genommen, muss es sorgfältig an
einer geschützten Stelle gelagert werden.
Die Lagertemperatur beträgt -30...+60°C
Es darf kein chemisch aktiver Stoff in der Luft vorhanden sein.
7 Lieferumfang
– Temperaturregler TRM500
– Betriebsanleitung
Anhang A. Konfiguration der Ausgänge
Konfiguration Ausgänge
OUT1
DI Control
Relais 30 A
OUT2
Alarm
Relais 5 A
OUT3
DI Control
SSR
OUT2
Alarm
Relais 5 A
OUT3
Control
DI
SSR
OUT1
Relais 30 A
Alarm
OUT2
Relais 5 A
Anhang B. Anzeige und Steuerungselemente
Display D1
TRM500
- Messwert (Betrieb)
- Sollwert (Betrieb)
- Steuersignal (Manuell)
°C
- Parametergruppe (Setup)
- Parametername (Setup)
- Parameterwert (Setup)
— — — Fehler (Sensorfehler, CJC Fehler
Überschreitung des Messbereichs)
Display D2
- Sollwert (Betrieb)
- Messwert (Manuell)
- Steuersignal (Manuell)
- Parametername (Setup)
- Parameterwert (Setup)
SP1 - Leuchtet wenn SP1 oder SP1+SP2 aktiv
- Blinkt bei der Sollwertkorrektur
SP2
- Leuchtet wenn SP2 oder SP1+SP2 aktiv
- Blinkt bei der Sollwertkorrektur
AUTO - Leuchtet wenn Regelung aktiv
- Blinkt wenn Autotuning des PID-Reglers aktiv
MAN
- Leuchtet wenn manulle Steuerung aktiv
akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover
OUT2
Relay 5 A
Alarm
Alarm
Control
OUT1
Relay 30 A
Impulsregelung
OUT3
SSR
Abb. 2 Blockdiagram
Befestigungen
OUT3 DI SENSOR
REMOTE
6 7 8 9 10 11 12 13 14
RTD
SSR 2-Draht
N
RTD
3-Draht
RTD
0/5 VDC
4-Draht
25-40 mA
1
1
Alarmlogik
OUT2
I
(innerhalb Grenzen)
ON
ConF=1.U
OFF
oder
t
ConF=1.
OUT2
U (ausserhalb Grenzen)
ON
II
OFF
ConF=2.U
t
oder
ConF=2.
OUT2
ON
III
OFF
ConF=3.U
t
OUT1
ON
OFF
t
U.Lo U.Hi
Kurz - Vergrößerung des Parameters
- Übergang zum nächsten Parameter
TEMPERATURREGLER
> 3 s - Menüende (Anzeige oUt)
T
UP
Kurz - Verkleinerung des Parameters (Setup)
- Übergang zum vorherigen Parametr (Setup)
T
NORM
T
PROG
DOWN
Kurz - Menüeintrag auswählen (Setup)
PROG
SP1 AUTO ON - Bestätigung der Parameteränderung, Übergang
zum nächsten Parameter (Setup)
SP2 MAN ALARM
> 3 s - Übergang zum Setup-Modus (Betrieb)
- Abbruch der Parameteränderung (Setup)
T
- Leuchtet wenn T > obere Alarmgrenze
UP
T - Leuchtet wenn T innerhalb Alarmgrenzen
NORM
T
- Leuchtet wenn T < untere Alarmgrenze
DOWN
ON - Leuchtet wenn OUT1 oder OUT3 eingeschaltet
ALARM - Leuchtet wenn Sensorfehler und/oder
Alarmgrenze überschritten
Tel: +49 (0) 511 16 59 6720 ·
Last
Last
Ausschnitt
TC
Germany
www.akytec.de
