- Seite 1 PASSION FOR POWER. Bauanleitung ENYSTAR-Verteiler bauen bis 250 A Installationsverteiler für die Bedienung durch Laien (DBO) nach DIN EN 61439-3 Download unter www.hensel-electric.de/61439...
- Seite 2 ENYSTAR Schnell, einfach, clever planen www.
-
Seite 3: Inhaltsverzeichnis
Verdrahtungsband, Sammelschienenabdeckung Geräteausschnitte und Trennwände 30 - 31 Aluminiumleiter Klemmen Stückprüfung von Schaltgerätekombinationen / Stücknachweis Protokoll für Stücknachweis (Stückprüfprotokoll) Aufschriften / Herstellerkennzeichnung Konformitätserklärung (Checklisten für den Hersteller der Verteilung) Erstprüfung vor Inbetriebnahme, Püffristen Konformitätserklärung ENYSTAR-Installationsverteiler Montagefi lm Info Hensel-Fachberater vor Ort... -
Seite 4: Schutzart Ip
ENYSTAR Normgerechte Dimensionierung eines Installationsverteilers für die Bedienung durch Laien (DBO) nach DIN EN 61439-3 Durch die neue DIN EN 61439 - die Norm für den Bau von Schaltanlagen - gibt es Veränderungen, die die Planung einer Schaltanlage betreffen. Zusätzlich kommen auf den Hersteller einer Schaltgerätekombination neue Aufgaben und Verant- wortungen zu. -
Seite 5: Installationsverteiler Für Die Bedienung Durch Laien (Dbo) Nach Din En 61439
ENYSTAR Anforderungen an Installationsverteiler für die Bedienung durch Laien (DBO) nach DIN EN 61439-3 Bedienung und Wartung durch Elektrotechnische Laien / Elektro-Fachkraft Allgemeine Anforderungen an Installationsverteiler: 1. Klare Trennung zwischen Bereichen für Laien bedienung und Zugang durch Elektro-Fachkräfte Bei Installationsverteilern fordert die DIN EN 61439-3 besondere Schutzmaßnahmen für Bereiche, zu denen elektrotechnische Laien Zutritt haben: - Aktive Teile sind mit einem Berührungsschutz abzudecken. -
Seite 6: Aufstellungs- Und Umgebungsbedingungen Installationsbereiche Und Schutzarten
ENYSTAR Aufstellungs- und Umgebungsbedingungen Installationsbereiche und Schutzarten Forderung der DIN VDE 0100 Teil 737 zur Einhaltung der Schutzart 1. Forderung 1.1. Mindestanforderung für elektrische Betriebsmittel: Wasserschutz für alle Schutzart IP X 1 Schutzart IP X 1 Schutzart IP X 3 elektrischen Betriebsmittel (Geräte) durch entspre-... -
Seite 7: Kondenswasserbildung
ENYSTAR Kondenswasserbildung Wie entsteht Kondens- Das Problem Kondenswasserbildung tritt ausschließlich bei Gehäusen mit hoher wasser in Gehäusen mit Schutzart ≥ IP 54 auf, weil hier durch die hohe Dichtigkeit der Gehäuse und deren hoher Schutzart? Materialien ein zu geringer Luftausgleich von innen nach außen stattfi ndet. -
Seite 8: Systemaufbau

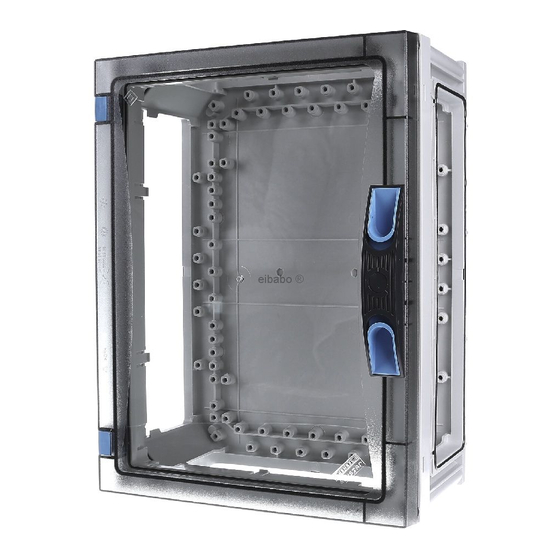

ENYSTAR Systemaufbau Der modulare Aufbau im Gehäusetiefen bei Handverschluss Grundraster von 90 mm ermöglicht eine freie Gestal- tung der äußeren Form. Die Gehäuse können in alle Rich- tungen kombiniert werden. Hindernisse am Baukörper bei Werkzeugverschluss können einfach umbaut werden. Durch unterschiedliche Ge- häusetiefen lassen sich auch... -
Seite 9: Zusammenbau
Mi-Verteiler Zusammenbau Zusammenlegen der Gehäuse Gehäuse gemäß der Aufbau- zeichnung zusammenlegen. Abnehmen der Rahmen mit Türen Rahmen von Unterteil ab- schrauben und zusammen mit der Tür abnehmen. -
Seite 10: Zusammenbau Kombination Von Gehäusen
ENYSTAR Zusammenbau Kombination von Gehäusen Kombination von An dieser Stelle ist zur Gehäusekom- Gehäusen mit Gehäuse- bination ein Wandteiler erforderlich. verbindern und Wandtei- lern Schneller Zusammenbau und Montage Gehäuseverbinder FP GV 10 (Set besteht Alle erforderlichen Dichtungen sind in den aus 10 Stück) ergänzt werden. - Seite 11 ENYSTAR Zusammenbau Gehäuseverbindung, Wandteiler Gehäuseverbindung Gehäuse mit beiliegenden Gehäuseverbindern durch Einstecken verbinden. Wandteiler einsetzen Wandteiler einsetzen, um unterschiedlich große Ge- häusewände miteinander zu kombinieren.
-
Seite 12: Verschlussplatten, Anbaufl Ansche, Kabeleinschub
ENYSTAR Zusammenbau Verschlussplatten, Anbaufl ansche, Kabeleinschub Seitenwände verschließen Verschlussplatten in offene Außenwände des Verteilers einsetzen und mit Gehäusever- bindern befestigen. Kabeleinführungen in Flanschen öffnen Die entsprechenden Kabe- leinführungen im Flansch mit Schraubendreherklinge ausschlagen. Anbaukabelstutzen (Verschraubungen) Kabelstutzen in die passende Vorprägung einführen und mit- tels Kontermutter befestigen. -
Seite 13: Kabeleinführungen In Anbaufl Anschen, Gehäusesteg
ENYSTAR Zusammenbau Anbaufl ansche, Gehäusesteg Anbau von Kabeleinschub Gehäusesteg aussägen. Danach Kabeleinschub mon- tieren und die Gummi-Enfüh- rungen einsetzen. Stufenstutzen auf Kabeldurchmesser anpassen Kabel einführen und mit Kabelbinder fi xieren Das Kabel von vorn in das Gehäuse einlegen. Gehäusesteg einbauen für eine einfachere Kabelfüh-... -
Seite 14: Zwischenrahmen
ENYSTAR ENYSTAR Zusammenbau Zwischenrahmen Zwischenrahmen montieren Zwischenrahmen auf Gehäuseunterteil aufsetzen und anschrauben. Halter für die Aufnahme der Berührungsschutz- abdeckung ist höhenverstellbar. Berührungsschutzabdeckung je nach Höhe der Einbaugeräte (höhenverstellbar) einrasten. FP ZR .. Zwischenrahmen zur Vergrößerung der Einbautiefen um 50 mm... -
Seite 15: Montage Wandbefestigung
ENYSTAR ENYSTAR Montage Wandbefestigung Außenlaschen aus Edelstahl für außenliegende Befesti- gung der Gehäuse. FP AL 40 (4 Stück) Montageschiene zur Wandmontage von ENYSTAR-Verteilern, Stahlprofi l, Lieferlänge 1980 mm FP MS 1 Befestigungsraster der Montageschiene Hinweis: Montageschiene möglichst senkrecht montieren, um eine Kabelführung hinter der Verteilung zu ermöglichen. -
Seite 16: Maßnahmen Gegen Kondenswasser-Ansammlungen
ENYSTAR Montage Maßnahmen gegen Kondenswasser-Ansammlungen Belüftungsfl ansch bei extrem hohen Innentempe- raturen oder bei Gefahr von Kondenswasserbildung zur senkrechten Montage an seitliche Gehäusewände, Schutzart IP 44 FP BF 36 FP BF 36 Druckausgleichselement zur Reduzierung von Kon- denswasser durch Druckaus- gleich bei Verteilersystemen außen... -
Seite 17: Schutzdach
ENYSTAR Montage Schutzdach Schutzdach für die ungeschützte Installation im Freien Flansch mit vormontiertem Schutzdach an obere Gehäu- sewand montieren. Bei Gehäusekombinationen Traversen mittels Arretierblech verbinden. Schutzdach sowie gegebenen- falls Endwinkel montieren. Hinweis: Endwinkel unter dem Schutz- dach bis zum Anschlag einschieben. -
Seite 18: Türanschlag Ändern, Türverschlüsse Umrüsten
ENYSTAR Montage Türanschlag ändern Türanschlag ändern Türscharnier aus Türrahmen entfernen. Danach Zuhaltung für den Tür- verschluss aus dem Rahmen entfernen. Zuhaltung und Türscharnier auf der jeweils anderen Seite in den Rahmen einstecken. Hinweis: Bei Automatengehäusen muss beim Wechseln des Türan- schlags auch die Berührungs-... - Seite 19 ENYSTAR Montage Türverschlüsse umrüsten Umrüstung Werkzeug- auf Handverschluss 1. Handverschluss an Tür montieren 2. Tür aus dem Scharnier ziehen 3. Zuhaltungen aus Rahmen enfernen 4. Neue Zuhaltungen einsetzen 5. Tür wieder in Scharnier einrasten Umrüstung Hand- auf ...
-
Seite 20: Anschluss An Das Elektrische Netz Emv-Gerechte Netzsysteme
ENYSTAR Anschluss an das elektrische Netz EMV-gerechte Netzsysteme TN-C-System: Ungünstig aus EMV-Sicht! TN-S-System Aufgrund der aktuellen Anforderungen der Errichtungsbestimmungen in DIN VDE 0100 und den Erfah- rungen aus der Praxis muss in allen elektrischen Anlagen mit einem sehr hohen Anteil an informations- technischen Einrichtungen (EDV, Netzwerke, SPS-Steuerungen) ein TN-S-System installiert werden. - Seite 21 ENYSTAR Anschluss an das elektrische Netz EMV-gerechte Netzsysteme Bei Anlagen mit überwie- Schritt 1 genden Beständen an TN- C-Systemen sollte man bei Erneuerungen (z.B. Austausch der Schaltanlage) mit dem schrittweisen Umbau der Ver- braucheranlage von TN-C zum TN-S-System beginnen. Schritt 2...
-
Seite 22: Geräteeinbau Montageplatte, Tragschiene
ENYSTAR ENYSTAR Geräteeinbau Montageplatte, Tragschiene Geräteeinbau auf Montageplatten oder Tragschienen Einbaugeräte mit selbstfur- chenden Schrauben auf der Montageplatte befestigen. Montageplatte auf Gehäuse- boden anschrauben. Tragschienen direkt auf dem Gehäuseboden oder per Distanzstück in den Höhen 29,5 mm oder 53,5 mm mon- tieren. -
Seite 23: Geräteeinbau Abdeckungen, Plombierung
ENYSTAR ENYSTAR Geräteeinbau Abdeckungen, Plombierung Geräteeinbau in Abdeckungen Geräteausschnitte vorbohren und mit Stichsäge aussägen. Sägeblätter mit grober Zah- nung für Kunststoff verwenden. Geräte einbauen. Abdeckung von hinten in den Rahmen der Tür eingerasten. Anschließend Rahmen mit Tür und Abdeckung auf Gehäu- seunterteil aufschrauben. -
Seite 24: Anschlussrichtung Von Geräten Ändern
ENYSTAR Geräteeinbau Anschlussrichtung von Geräten ändern Anschlussrichtung ändern NH-Sicherungslasttrenn- schaltergehäuse NH 00C und NH 1 Abdeckung aus Rahmen lösen und drehen Abdeckung wieder in den Rah- men einrasten Gerätehalterung losschrauben. Gerät versetzen und wieder anschrauben. -
Seite 25: Geräteeinbau Pe- Und N-Klemmen
ENYSTAR Geräteeinbau PE- und N-Klemmen Einbau von PE- und N- ® Klemmen in FIXCONNECT Steckklemmentechnik Pfeil-Markierungen im Gehäu- seboden zeigen die Position der Klemmenhalterungen an. ® PE- und N-FIXCONNECT Steckklemme Bemessungsanschlussvermögen von PE- und N-Klemmen für Kupferleiter zugeordnete Leiternennquerschnitte/Kupfer Klemmstelle max. -
Seite 26: Verdrahtung
ENYSTAR Verdrahtung Sammelschienensystem EMV-gerechte Sammelschienensysteme Standardmäßig mit N/PEN-Leiter: - in gleicher Stromtragfähigkeit wie die Außenleiter - EMV-günstig im Bereich der Außenleiter geführt Bemessungswerte für Bemessungsspannung = 690 V a.c. Spannungen (VDE 0110) Bemessungsisolationsspannung U = 690 V a.c., 1000 V d.c. - Seite 27 ENYSTAR Verdrahtung Bestückungsmöglichkeiten von Sammelschienen Bestückungsmöglichkeit von Sammel- Sicherungsgeräte und Sammelschienen-Direktanschlussklemmen schienengehäusen mit Abdeckungen mit Sicherungsgeräten und Sammel- schienen-Direktanschlussklemmen Bedienung Bedienung nur durch durch elektro- technischen Elektro- Fachkraft Laien FP AP 21 FP AP 41 ZS RS 18 NH RT 00C...
-
Seite 28: Anschlussklemmen
ENYSTAR Verdrahtung Anschlussklemmen Direktanschluss von Leitern auf Sammelschienen Klemmvermögen der Sammel- ENYSTAR Zubehör schienen-Direktanschlussklem- Sammelschienen-Direktanschlussklemmen für Leiter und lamelliertes Verdrahtungsband Hinweis: Zur Einhaltung der Isolationsfestigkeit sind zwischen unterschiedlichen Potentialen 10 mm und zu inaktiven, leitfähigen Metall- teilen 15 mm Luftstrecke einzuhalten. -
Seite 29: Verdrahtungsband, Sammelschienenabdeckung
ENYSTAR Verdrahtung Verdrahtungsband an der Anschlussstelle auf passende Länge abisolieren. Rechts: Verdrahtungsband erst um 180° nach vorn und dann um 90° zur Seite biegen. Verdrahtungsband Um Höhenunterschiede auszugleichen, Stufe biegen. Sammelschienenabdeckung Zum Isolieren von Sammel- schienen Abdeckung bei Bedarf aufstecken. -
Seite 30: Geräteausschnitte Und Trennwände
ENYSTAR Verdrahtung Geräteausschnitte Verschließen von Geräte- ausschnitten Nichtbenutzte Geräteaus- schnitte durch Abdeckstreifen berührungssicher abdecken. Verriegelung des Abdeckstrei- fens bei Gehäuse mit Haupt- leitungsschutzschalter. Abdecken Leerplätze und Sammelschie- nen-Direktanschlussklemmen in Sammelschienengehäusen mit Blindabdeckung FP BA 70 verschließen. FP BA 70... - Seite 31 ENYSTAR Trennwände Trennwand zum Einstecken zwischen Ge- häusen zur Herstellung eines Berührungsschutzes zwischen zwei Installationsbereichen. Trennwand nicht einsetzbar bei Wandteilern.
-
Seite 32: Aluminiumleiter
ENYSTAR Verdrahtung Aluminiumleiter Verklemmen Aluminium besitzt im Gegensatz zu Kupfer einige Diese Eigenschaft führt zu einer Erhöhung des von Aluminiumleitern Werkstoffeigenschaften, auf die in der Elektrotech- Übergangswiderstandes zwischen dem Alumini- nik besondere Rücksicht genommen werden muss umleiter und dem Klemmenkörper. Die gesamte I. -
Seite 33: Klemmen
ENYSTAR Verdrahtung Klemmen Sichere Klemm- 1. Auswahl der geeigneten Klemme verbindungen schaffen Drei Faktoren bestimmen die Sicherheit einer Klemmverbin- dung: 1. Auswahl der geeigneten Klemme 2. Ausreichender Anschluss- Auswahl der geeigneten Klemme nach Leiterart Alu-Leiter stellen besondere Anforderungen an raum und Zugentlastung der und Leiterquerschnitt. -
Seite 34: Stückprüfung Von Schaltgerätekombinationen Stücknachweis / Prüfungen
O. PASSION FOR POWER. und Durchgängigkeit der Leitfaden Schutzleiterkreise zum Planen und Bauen nach DIN EN 61439 ENYSTAR-Verteiler bis 250 A und Verdrahtung, Betriebsver- Mi-Verteiler bis 630 A halten 11.10 i. O. Der Leitfaden zum Planen und Bauen und Funktion nach DIN EN 61439 für ENYSTAR-Verteiler bis 250 A... -
Seite 35: Stückprüfung Von Schaltgerätekombinationen Protokoll Für Stücknachweis (Stückprüfprotokoll)
Die Prüfung ist bestanden, wenn der Isolationswiderstand mindestens Ω/V 1.000 Ω/V beträgt. Verdrahtung, Betriebsverhalten 11.10 und Funktion S - Sichtprüfung P - Prüfung mit mechanischen oder elektrischen Prüfgeräten Monteur: ..................Prüfer: ..............Datum: ..................Datum: ..............Download unter www.hensel-electric.de /61439... -
Seite 36: Aufschriften / Herstellerkennzeichnung
Zutreffendes bitte ankreuzen Bereitgestellt von Gustav Hensel GmbH & Co. KG zum Download unter www.hensel-electric.de/61439 Bereitgestellt von Gustav Hensel GmbH & Co. KG zum Download unter www.hensel-electric.de/61439 Bereitgestellt von Gustav Hensel GmbH & & &... -
Seite 37: Erstprüfung Vor Inbetriebnahme Und Prüffristen
ENYSTAR Erstprüfung vor Inbetriebnahme und Prüffristen Prüfung vor Inbetriebnahme Über die durchgeführten Prüfungen ist dem Betreiber ein Prüfprotokoll auszuhändigen. nach DIN VDE 0100 Teil 600 Prüfung elektrischer Anlagen Prüfung elektrischer Anlagen Prüfprotokoll Prüfprotokoll (Folgeblatt) Blatt ....von ....Kunden Nr.: Blatt .... -
