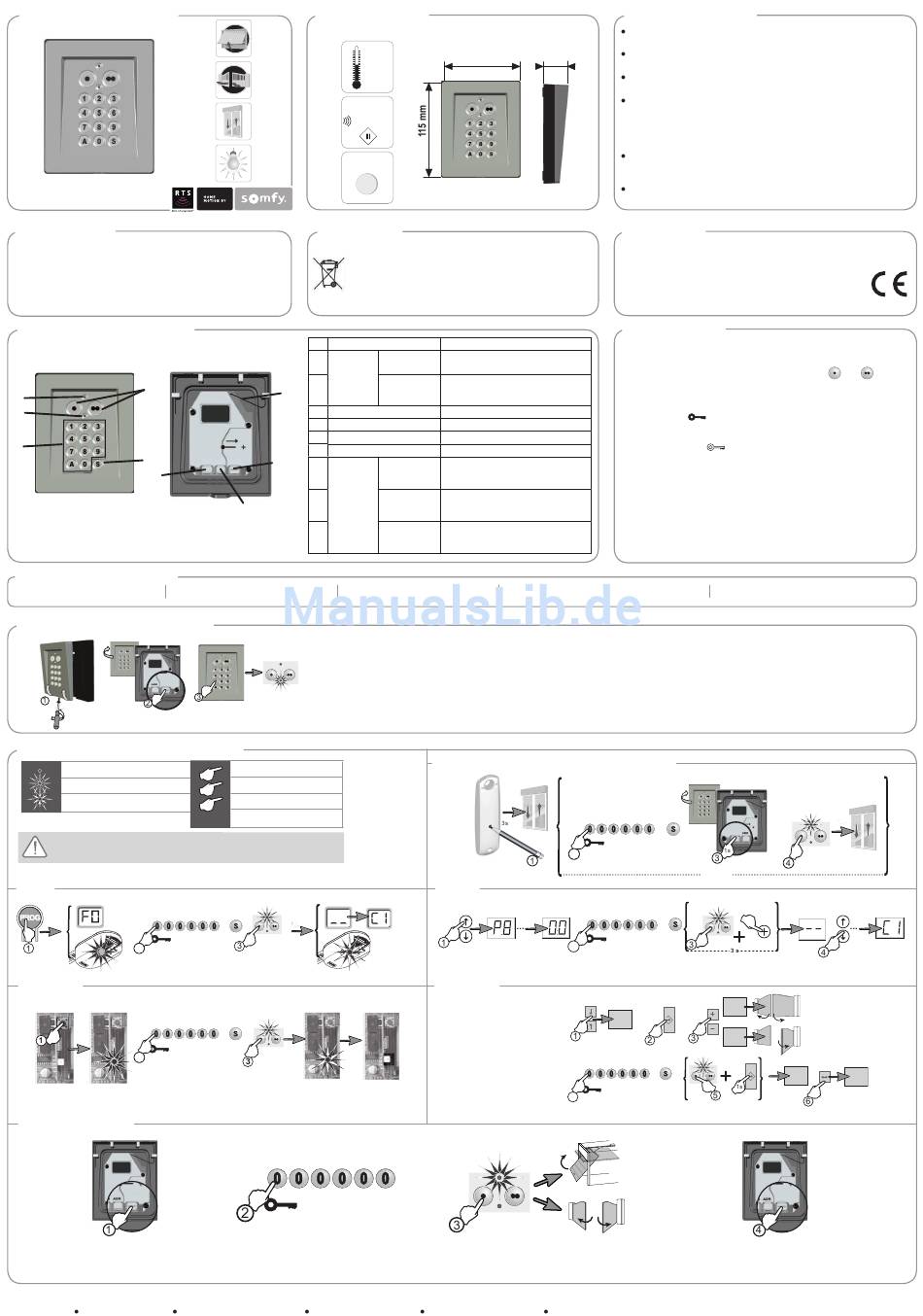

SOMFY Pro RTS Montageanleitung

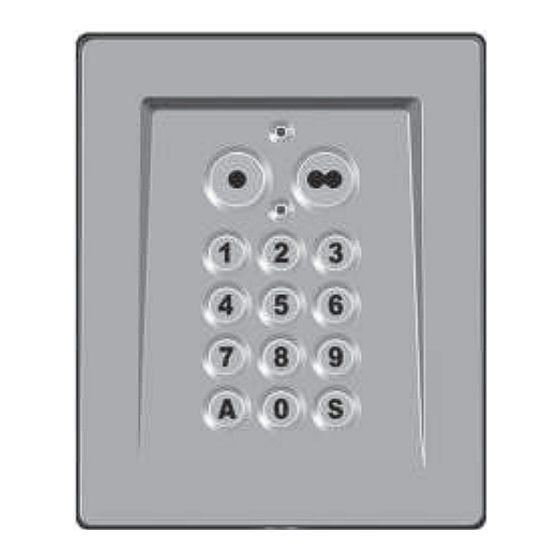

Funkcodetaster Pro RTS
Art.Nr. 1 841 116
Empfehlungen
Installieren Sie das Produkt nicht in der Nähe oder auf Metalloberflächen,
da diese die Reichweite beeinträchtigen können. Kontrollieren Sie die
Reichweite, bevor Sie das Produkt montieren. Die Funkreichweite
wird durch Regulierungsnormen für Funkgeräte eingeschränkt. Bei
Verwendung von Funkgeräten (z.B. Funkkopfhörer) mit der gleichen
Frequenz kann die Funktion des Produktes beeinträchtigt werden.
Der Funkcodetaster im Detail
3
1
2
4
5
7
Installation in 4 Schritten
Schritt 1 : Erste Inbetriebnahme Schritt 2 : Einlernen in einen Antrieb
Schritt 1 : Erste Inbetriebnahme
RESET
RESET
Schritt 2 : Einlernen in einen Antrieb
LED : aus
LED : an
LED : blinkt
Zum Einlernen in einen Antrieb gefertigt vor 2006 siehe Seite 2.
Dexxo
3 s
2
Elixo, Ixengo
2 s
2
Testen der Funktion
RESET RESET
c Drücken Sie auf RESET,
um die Tastatur zu sperren
oder warten Sie 30s.
Somfy GmbH
Johann-Herbst-Str. 23 A-5061 Elsbethen-Glasenbach
Technische Daten
+ 60°C
- 20°C
IP 54
433.42 MHz
3 Vdc
3V
CR 2450
+
Entsorgung
Verbrauchte oder defekte Batterien gehören nicht in den
Hausmüll. Entsorgen Sie verbrauchte / defekte Batterien
entsprechend den geltenden Vorschriften im Handel oder
den kommunalen Sammelstellen.
Nr
1
LEDs
2
6
3
Bedientasten
4 Alphanumerische Tasten
5 S-Taste
6 Antenne
9 7
PROG ADR RESET
8
8
Tasten
9
Schritt 3 : Ändern des Hauptcodes
c Öffnen Sie den Funkcodtaster mit einem geeigneten Inbusschlüssel.
d Drücken Sie die RESET-Taste.
e Überprüfen Sie, ob der Funkcodetaster aktiviert ist:
- Leuchtet beim Betätigen einer Taste die untere LED auf, ist der Funkcodetaster aktiviert.
- Leuchtet beim Betätigen einer Taste die untere LED nicht auf, drücken Sie erneut die RESET-Taste.
kurzes Drücken
<1s
langes Drücken
>1s
Drücken bis ...
...
innerhalb von x Minuten
...2mn
+
8
X
+
d Geben Sie den Hauptcode ein.
(Standard 000000)
Tel.: +43 (0) 662 625308-0
95 mm 27 mm
Name Funktion
Information zum Senden eines
oben
Funkbefehls
Information zu Zustand des
unten Funkcodetasters
(Blinken = verriegelt)
Ansteuerung der Antriebe
Code-Eingabe
Aktivierung des Programmiermods
Einlernen in einen Markisen- /
Rollladenantrieb
PROG
- Ändern der Funkfrequenz (Antrieb
gefertigt vor 2006)
ADR
- Rücksetzen auf Werkseinstellung
- Aktivieren des Funkcodetasters
(erste Inbetriebnahme)
RESET
- Sperren des Funkcodetasters
Schritt 4 : Programmieren des Sekundärcodes
Oximo RTS, Orea RTS, Altus RTS, LT NHK RTS, RDO NHK RTS
AxRoll
NS
AX24, AX230
eDrücken Sie anschließend auf die
zuvor programmierte Bedientaste.
Der Antrieb muss sich bewegen.
-1-
Fax.:+43 (0) 662 625308-22
Sicherheitshinweise
Lesen Sie bitte sorgfältig diese Montageanleitung und die Sicherheitshinweise,
bevor Sie mit der Installation dieses Somfy-Produkts beginnen.
Vor der Montage muss die Kompatibilität dieses Produkts mit den
dazugehörigen Ausrüstungs- und Zubehörteilen geprüft werden.
Diese Anleitung beschreibt die Installation, die Inbetriebnahme und die
Bedienung dieses Produkts.
Jede Verwendung, die nicht dem von Somfy bestimmten Anwendungsbereich
entspricht, gilt als nicht bestimmungsgemäß. Im Falle einer nicht
bestimmungsgemäßen Verwendung, wie auch bei Nichtbefolgung der
Hinweise in dieser Anleitung, entfällt die Haftung und Gewährleistungspflicht
von Somfy.
Somfy kann für Norm- und Standardänderungen, die nach Veröffentlichung
dieser Anleitung vorgenommen wurden, nicht zur Verantwortung gezogen
werden.
Lassen Sie Kinder nicht mit der Bedieneinheit spielen.
Konformität
Hiermit erklärt Somfy, dass das Gerät den wichtigsten Anforderungen
und anderen maßgeblichen Bestimmungen der Richtlinie 1999/5/
EG entspricht. Die Konformitätserklärung ist unter der
Internetadresse www.somfy.com/ce (Keypad Metal RTS)
verfügbar. Verwendbar in EU, CH und NO.
Funktionsweise
Der Funkcodetaster RTS ist ein drahtloser Wandsender mit
Zugangscode
Es können 2 unabhängige Antriebe über die Tasten
voneinander angesteuert werden. Er ist mit allen RTS Antrieben (auch
vor 2006) kompatibel.
Er verfügt über 2 Zugangscodes :
•
1 Hauptcode :
Freigabe beider Bedientasten,
–
Freigabe des Programmiermodus.
–
•
2 Sekundärcodes
für jede Bedientaste zwei separate Codes zur Freigabe,
–
(So können z.B. Benutzerrechte zugeordnet werden).
Die Codes bestehen aus wahlweise 4,5 oder 6 Zeichen. Sie setzen sich
aus den Zahlen 0 bis 9 und dem Buchstaben A zusammen.
Der Funkcodetaster verfügt über eine Tastenbeleuchtung, die auch eine
Bedienung bei geringer Helligkeit ermöglicht.
Der Funkcodetaster ist mit einer
ausgerüstet.
Schritt 5 : Montieren des Funkcodetasters
+
PROG ADR RESET
2
2 min.
2mn
+
2
00
F0
01
+
4
f Drücken Sie auf RESET, um die Tastatur
zu sperren oder warten Sie 30s.
