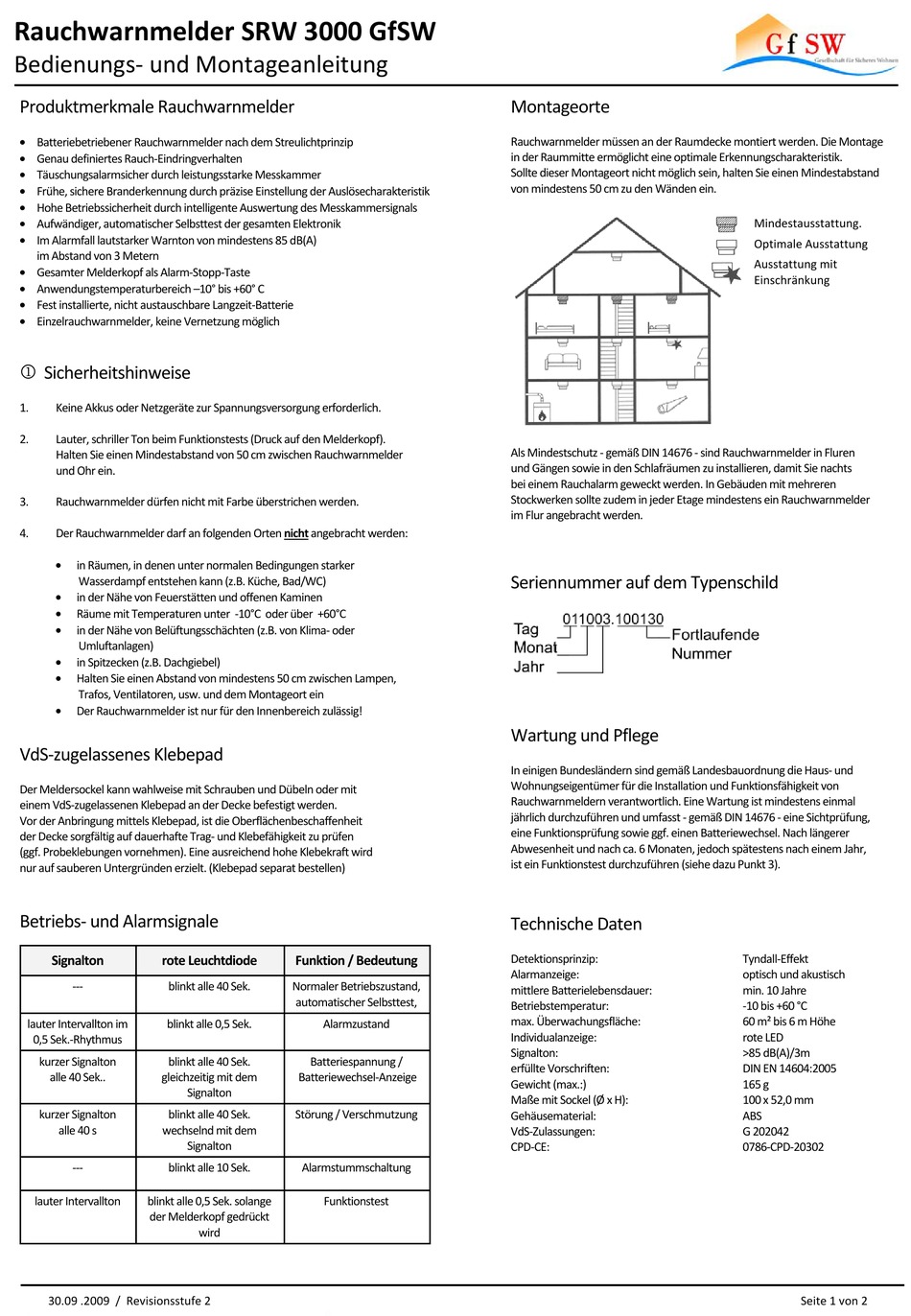

GfSW SRW 3000 Bedienungs- Und Montageanleitung

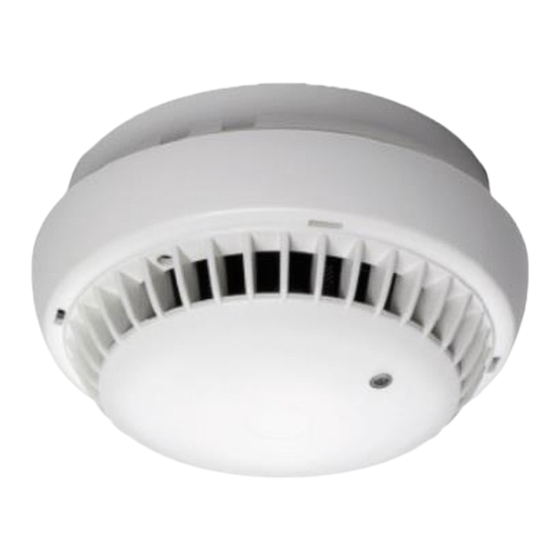

Rauchwarnmelder SRW 3000 GfSW
Bedienungs‐ und Montageanleitung
Produktmerkmale Rauchwarnmelder
 Batteriebetriebener Rauchwarnmelder nach dem Streulichtprinzip
 Genau definiertes Rauch‐Eindringverhalten
 Täuschungsalarmsicher durch leistungsstarke Messkammer
 Frühe, sichere Branderkennung durch präzise Einstellung der Auslösecharakteristik
 Hohe Betriebssicherheit durch intelligente Auswertung des Messkammersignals
 Aufwändiger, automatischer Selbsttest der gesamten Elektronik
 Im Alarmfall lautstarker Warnton von mindestens 85 dB(A)
im Abstand von 3 Metern
 Gesamter Melderkopf als Alarm‐Stopp‐Taste
 Anwendungstemperaturbereich –10° bis +60° C
 Fest installierte, nicht austauschbare Langzeit‐Batterie
 Einzelrauchwarnmelder, keine Vernetzung möglich
 Sicherheitshinweise
1. Keine Akkus oder Netzgeräte zur Spannungsversorgung erforderlich.
2. Lauter, schriller Ton beim Funktionstests (Druck auf den Melderkopf).
Halten Sie einen Mindestabstand von 50 cm zwischen Rauchwarnmelder
und Ohr ein.
3. Rauchwarnmelder dürfen nicht mit Farbe überstrichen werden.
4. Der Rauchwarnmelder darf an folgenden Orten nicht angebracht werden:

in Räumen, in denen unter normalen Bedingungen starker
Wasserdampf entstehen kann (z.B. Küche, Bad/WC)

in der Nähe von Feuerstätten und offenen Kaminen

Räume mit Temperaturen unter ‐10°C oder über +60°C

in der Nähe von Belüftungsschächten (z.B. von Klima‐ oder
Umluftanlagen)

in Spitzecken (z.B. Dachgiebel)

Halten Sie einen Abstand von mindestens 50 cm zwischen Lampen,
Trafos, Ventilatoren, usw. und dem Montageort ein

Der Rauchwarnmelder ist nur für den Innenbereich zulässig!
VdS‐zugelassenes Klebepad
Der Meldersockel kann wahlweise mit Schrauben und Dübeln oder mit
einem VdS‐zugelassenen Klebepad an der Decke befestigt werden.
Vor der Anbringung mittels Klebepad, ist die Oberflächenbeschaffenheit
der Decke sorgfältig auf dauerhafte Trag‐ und Klebefähigkeit zu prüfen
(ggf. Probeklebungen vornehmen). Eine ausreichend hohe Klebekraft wird
nur auf sauberen Untergründen erzielt. (Klebepad separat bestellen)
Betriebs‐ und Alarmsignale
Signalton rote Leuchtdiode
‐‐‐ blinkt alle 40 Sek.
lauter Intervallton im blinkt alle 0,5 Sek.
0,5 Sek.‐Rhythmus
kurzer Signalton blinkt alle 40 Sek.
alle 40 Sek.. gleichzeitig mit dem
Signalton
kurzer Signalton blinkt alle 40 Sek.
alle 40 s wechselnd mit dem
Signalton
‐‐‐ blinkt alle 10 Sek.
lauter Intervallton blinkt alle 0,5 Sek. solange
der Melderkopf gedrückt
30.09 .2009 / Revisionsstufe 2
Funktion / Bedeutung
Normaler Betriebszustand,
automatischer Selbsttest,
Alarmzustand
Batteriespannung /
Batteriewechsel‐Anzeige
Störung / Verschmutzung
Alarmstummschaltung
Funktionstest
wird
Montageorte
Rauchwarnmelder müssen an der Raumdecke montiert werden. Die Montage
in der Raummitte ermöglicht eine optimale Erkennungscharakteristik.
Sollte dieser Montageort nicht möglich sein, halten Sie einen Mindestabstand
von mindestens 50 cm zu den Wänden ein.
Als Mindestschutz ‐ gemäß DIN 14676 ‐ sind Rauchwarnmelder in Fluren
und Gängen sowie in den Schlafräumen zu installieren, damit Sie nachts
bei einem Rauchalarm geweckt werden. In Gebäuden mit mehreren
Stockwerken sollte zudem in jeder Etage mindestens ein Rauchwarnmelder
im Flur angebracht werden.
Seriennummer auf dem Typenschild
Wartung und Pflege
In einigen Bundesländern sind gemäß Landesbauordnung die Haus‐ und
Wohnungseigentümer für die Installation und Funktionsfähigkeit von
Rauchwarnmeldern verantwortlich. Eine Wartung ist mindestens einmal
jährlich durchzuführen und umfasst ‐ gemäß DIN 14676 ‐ eine Sichtprüfung,
eine Funktionsprüfung sowie ggf. einen Batteriewechsel. Nach längerer
Abwesenheit und nach ca. 6 Monaten, jedoch spätestens nach einem Jahr,
ist ein Funktionstest durchzuführen (siehe dazu Punkt 3).
Technische Daten
Detektionsprinzip:
Alarmanzeige:
mittlere Batterielebensdauer:
Betriebstemperatur:
max. Überwachungsfläche:
Individualanzeige:
Signalton:
erfüllte Vorschriften:
Gewicht (max.:)
Maße mit Sockel (Ø x H):
Gehäusematerial:
VdS‐Zulassungen:
CPD‐CE:
Mindestausstattung.
Optimale Ausstattung
Ausstattung mit
Einschränkung
Tyndall‐Effekt
optisch und akustisch
min. 10 Jahre
‐10 bis +60 °C
60 m² bis 6 m Höhe
rote LED
>85 dB(A)/3m
DIN EN 14604:2005
165 g
100 x 52,0 mm
ABS
G 202042
0786‐CPD‐20302
Seite 1 von 2
