INSTALLATION UND VERWENDUNG DES
MODULS GPRS HF MINI 17-0104-DE
Dieses Modul GPRS HF mini (17-0104-DE) ermöglicht die Bedienung eines
Parkplatzzugangs mittels zweier potentialfreier, von den Fernbedienungen oder den
„Clemobil" angesteuerter Kontakte. Über Internet kann bei
Reiter "Internet-Verwaltung" ein Zeitbereich für freien Zugang eingestellt werden.
Parkplatz-Zugang:
Zwei Parkplatztüren können mit den Intratone-Fernbedienungen angesteuert werden. Bis
zu 10 000 Fernbedienungen können pro Modul GPRS HF Mini verwaltet werden.
Ab Werk benötigt dieses Gerät keinerlei weitere Einstellungen, um Parkplatztüren öffnen zu
können. Sein Modus „Test Werksabgang" erlaubt das Öffnen mit einer beliebigen Intratone-
Fernbedienung: Dies erleichtert Überprüfungen im Lauf der Installationsphase.
Nach der ersten Aktualisierung werden nur die über die Internet-Verwaltung gewählten
Fernbedienungen zum Öffnen ermächtigt.
Betriebsgarantie:
Der Betrieb des GPRS-Moduls ist innerhalb eines Temperaturbereichs von -20°C bis
-
+70°C und bei einer relativen Luftfeuchtigkeit von bis zu 70% gewährleistet.
Das abnehmbare Gehäuse muss angebracht werden, um das Modul gegen
-
eindringendes Wasser zu schützen.
Das Modul muss nach den in dieser Anleitung enthaltenen Angaben für oben und
-
unten platziert werden.
Entsorgung des Gerätes bei Produktlebensende:
Das GPRS-Modul und dessen Zubehörteile dürfen nicht mit dem ungetrennten
Hausmüll entsorgt werden, sondern müssen an Sammel- und Recycelstellen für
WEEE-Produkte (Elektro- und Elektronikgeräte-Abfall) abgegeben werden.
DE-V233 – 5017 – AB
Intratone
ALLGEMEINES
Installation und Verwendung des Moduls GPRS HF Mini
www.intratone.com
unter dem
Seite 1 / 6
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für INTRATONE Intrabox DATA HF MINI 17-0104-DE
-
Seite 1: Allgemeines
10 000 Fernbedienungen können pro Modul GPRS HF Mini verwaltet werden. Ab Werk benötigt dieses Gerät keinerlei weitere Einstellungen, um Parkplatztüren öffnen zu können. Sein Modus „Test Werksabgang“ erlaubt das Öffnen mit einer beliebigen Intratone- Fernbedienung: Dies erleichtert Überprüfungen im Lauf der Installationsphase. -
Seite 2: Inhaltsverzeichnis
ÜBERPRÜFUNG NACH DER INSTALLATION ----- 5 ---------------------------------------------------------------- 5 RSTE INSCHALTUNG --------------------------------------------------------------- 5 KTUALISIERUNG DIE PROGRAMMIERUNG DER AUSRÜSTUNG ERFOLGT VON INTRATONE.COM -------------------- 6 FEHLERDIAGOSE ------------------------------------------ 6 KONFORMITÄTSERKLÄRUNG ERREUR ! SIGNET NON DEFINI. DE-V233 – 5017 – AB Installation und Verwendung des Moduls GPRS HF Mini Intratone... -
Seite 3: Abmessungen Und Montage
Ac / dc 1a KABEL, verdrillt von Mindestquerschnitt 0,5 mm – 200 Meter. Relais: 1 A – Speziell für Parkplatz- oder Garagentore DE-V233 – 5017 – AB Installation und Verwendung des Moduls GPRS HF Mini Intratone Seite 3 / 6... -
Seite 4: Beschreibung Der Ausrüstung

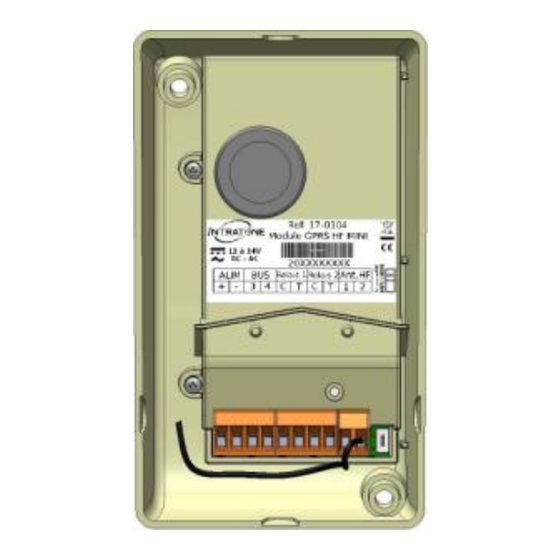

„1“: Externe Antenne Versorgungsanschluss Zwei gesteuerte Relais Betriebsanzeigeleuchte Verzögerungsschalter von Relais 1 und 2: „ON“: 0,5-Sekunden-Impuls „1“: Verzögerung über Internet-Verwaltung festgelegt. HF-Antenne, 868 MHz DE-V233 – 5017 – AB Installation und Verwendung des Moduls GPRS HF Mini Intratone Seite 4 / 6... -
Seite 5: Installation Einer Zusätzlichen Hf- Antenne
Ant. HF Litze Kabelseele ÜBERPRÜFUNG NACH DER INSTALLATION RSTE INSCHALTUNG Bei seiner ersten Einschaltung akzeptiert das Modul GPRS HF mini alle Intratone- Fernbedienungen. KTUALISIERUNG Nach der ersten Aktualisierung des Geräts über Internet von www.intratone.com unter dem Reiter "Internet-Verwaltung" leuchtet die den Betrieb anzeigende LED permanent. Sie erlischt nur beim Empfang eines Signals der Fernbedienung. -
Seite 6: Die Programmierung Der Ausrüstung Erfolgt Von Intratone.com
DIE PROGRAMMIERUNG DER AUSRÜSTUNG ERFOLGT VON INTRATONE.COM Das Modul GPRS HF mini wird über Internet von www.intratone.com programmiert. unter dem Reiter "Verwaltungs-Website". Auch die Verwaltung der Fernbedienungen und der „Clemobil“ erfolgt ausschließlich über diese Internetseite. Um Ihre Ausrüstung anmelden zu können, müssen Sie über die Nummer des dieser beigefügten Vertrags verfügen.
