Spitzwassergeschützes Boot mit wasserdichter Elektronik
Ihr neues Horizon Hobby Boot wurde mit einer Kombination
von wasserdichten und spritzwassergeschützten
Komponenten entwickelt die es ihnen ermöglichen das
Modell bei ruhigen Bedingungen in Süßwasser zu betreiben.
Obwohl das Boot spritzwassergeschützt ist es nicht
vollständig wasserdicht und darf keines Falls wie ein U-Boot
behandelt werden. Die verschiedenen elektronischen
Komponenten wie der Regler, die Servos ubd der
Empfänger sind wasserdicht, die meisten mechanische
Komponenten sind aber nur spritzwassergeschützt und
erfordern nach Betrieb zusätzliche Wartung.
Allgemeine Sicherheitshinweise
• Bitte lesen Sie sich die Wartungsanleitung sorgfältig
durch und stellen sicher, dass Sie alle Werkzeuge für eine
Wartung des Bootes haben.
• Nicht alle Akkutypen sind für den Einsatz in feuchter
Umgebung geeignet. Fragen Sie dazu vor dem Einsatz
den Hersteller des Akkus. Besondere Aufmerksamkeit
sollten Sie bei dem Einsatz von LiPo Akkus wallten lassen.
• Die meisten Sender sind nicht wasserfest. Sehen Sie bitte
dazu vor Inbetriebnahme in der Bedienungsanleitung ihres
Senders nach oder kontaktieren Sie den Hersteller.
• Betreiben Sie ihr Boot niemals bei Gewitter.
• Nehmen Sie niemals den Sender bei Blitzen oder Gewitter
in Betrieb.
• Betreiben Sie ihr Luftfahrzeug nicht an Orten wo es in
Kontakt mit Salzwasser oder verschmutzten, belasteten
Gewässern kommen kann. Salzwasser ist sehr leitend
und stark korrosionsfördernd, sein Sie daher bitte sehr
achtsam.
• Schon geringer Wasserkontakt kann den Motor
beschädigen wenn er nicht für den Betrieb in Wasser
ausgelegt ist. Sollte der Motor nass geworden sein geben
Sie etwas Gas bis die meiste Feuchtigkeit vom Motor
entfernt ist. Lassen Sie einen nassen Motor auf hoher
Geschwindigkeit laufen wird dieses den Motor sehr
schnell beschädigen.
Inhaltsverzeichnis
Senderkontrollen ............................................................... 16
Laden des Akkus ................................................................ 16
Niederspannungsabschaltung (LVC) ................................ 17
Akkutyp wählen ................................................................. 17
Zum Starten ....................................................................... 17
Erforderliches Werkzeug und Materialien ...........................17
Kontrolle ............................................................................. 18
Tips für das Fahren ........................................................... 18
Selbstaufrichtend .............................................................. 18
Nach dem Fahren ...............................................................19
Wartung ..............................................................................19
Fetten der Welle .................................................................19
Propellerwartung ............................................................... 20
Rudertrimmung ................................................................. 20
Wartung des Ruders.......................................................... 20
Einstellen der Trimmbleche .............................................. 21
Einstellungen der Trimmfinne ............................................ 21
Kühlwassersystem ............................................................ 21
Failsafe .............................................................................. 21
Binden ............................................................................... 22
Senderprogrammierung ................................................... 22
Problemlösung ................................................................... 23
Garantie und Service Informationen ............................... 24
Garantie und Service Kontaktinformationen .................. 25
Konformitätshinweise für die Europäische Union .......... 25
Entsorgung in der Europäischen Union .......................... 25
Ersatzteile ........................................................................... 50
Diverse Teile ....................................................................... 50
Recoil 17
Metallteile, inklusive der Lager, Schrauben und Muttern,
Propeller, Ruder, Ruderhalter und Propellerstrebe sowie
die Kontakte in den elektrischen Kabeln sind anfällig für
Korrosion wenn nach dem Einsatz in feuchter Umgebung
zusätzliche Wartungsarbeiten nicht durchgeführt werden.
Um die Langzeitleistung ihres Bootes zu maximieren und die
Garantie aufrecht zu halten müssen diese Wartungsarbeiten
regelmäßig durchführen.
ACHTUNG: Unaufmerksamkeit während des
Betriebes des Produktes in Zusammenhang mit den
folgenden Sicherheitshinweisen kann zu Fehlfunktionen
und dem Verlust der Garantie führen.
Wartungsanleitung nach Einsatz
in feuchter Umgebung
• Nehmen Sie die Kabinenhaube und Ablaufstopfen ab
und kippen das Boot in die Richtung des Ablauf bis alles
Wasser was sich gesammelt hat abgelaufen ist.
ACHTUNG: Halten Sie immer Hände, Finger,
Werkzeuge oder anderen lose, hängende Objekte weg
von drehenden Teilen wenn Sie das Boot trocknen.
• Entnehmen Sie den Akku und trocknen Sie die Kontakte.
Sollten Sie einen Kompressor oder Druckluftflasche
besitzen blasen Sie das Gehäuse aus.
• Entfernen Sie vorsichtig Schmutz mit einem
Gartenschlauch. Vermeiden Sie es Wasser über die Lager
und den Antrieb zu gießen.
HINWEIS: Verwenden Sie keinen Hochdruckreiniger um
das Fahrzeug zu reinigen.
• Reinigen Sie das Fahrzeug mit Druckluft aus einem
Kompressor oder einer Druckluftflasche und entfernen so
das Wasser aus den Spalten und Ecken.
• Sprühen Sie die Lager, Wellen, Befestigungen mit WD-40
Öl oder einem vergleichbaren wasserverdrängenden
Leichtöl ein. Sprühen Sie den Motor nicht ein.
• Lassen Sie das Fahrzeug vor dem Einlagern vollständig
trocknen. Das Abtropfen von Wasser (und Öl) kann
durchaus ein paar Stunden dauern.

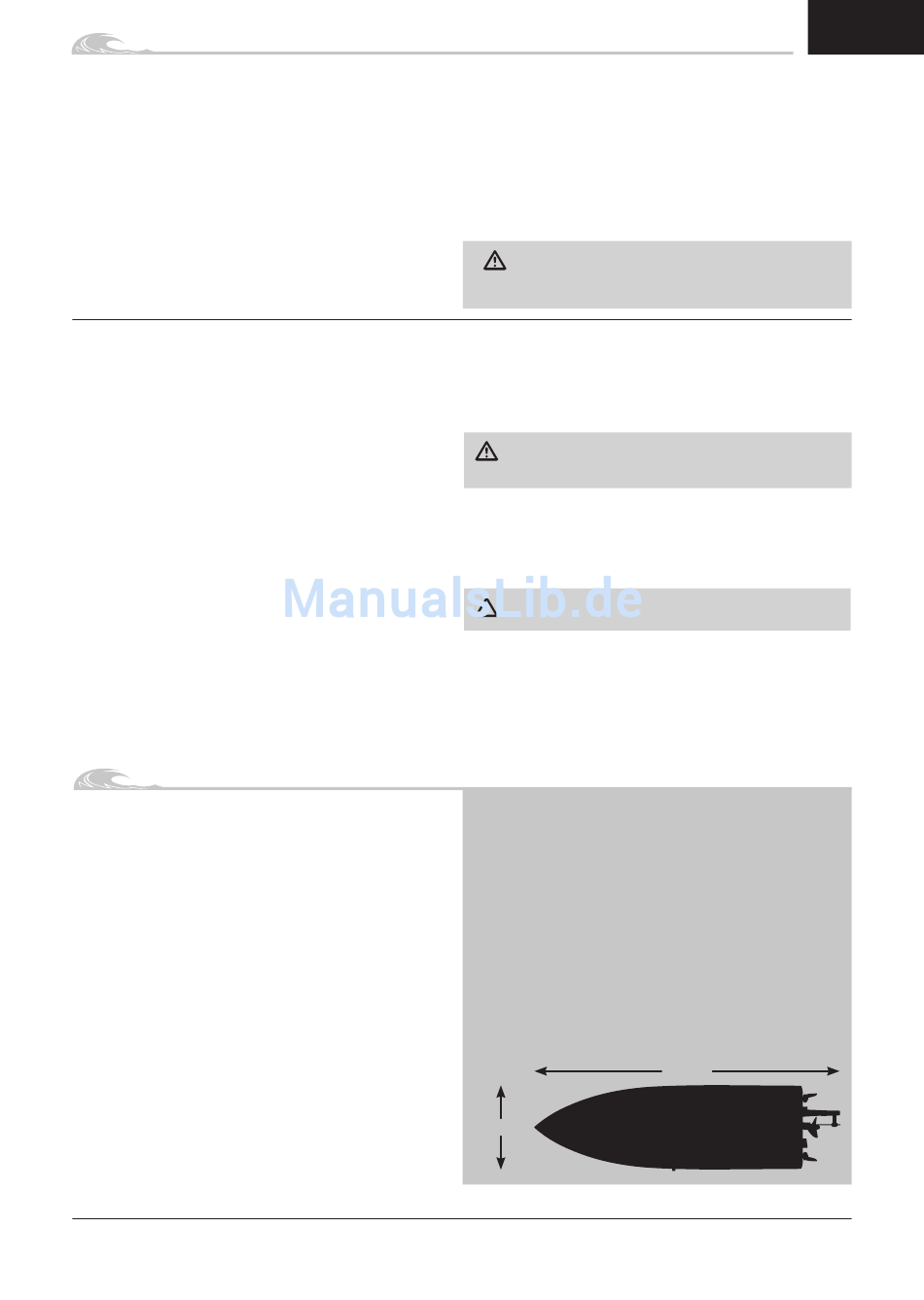

Spezifikationen
Länge
430mm
Breite
114mm
Rumpfmaterial Kunststoff
Motor
Dynamite Aussenläufer BL Marinemotor
Dynamite 30A Brushless Regler
ESC
Wassergekühlt
Sender
Spektrum 2-Kanal 2,4 GHz FHSS
Empfänger
Spektrum 2-Kanal 2,4 GHz FHSS
11.1V 1400mAh 3S 30C LiPo m.
Akku
EC3 Anschluss Für den Betrieb
des Senders sind 4AA Batterien
(separat erhältlich) erforderlich
114mm
430mm
15
DE
