ECS Electronics LightMate III Gebrauchsanleitung
Anhängersimulator & -testgerät
Inhaltszusammenfassung für ECS Electronics LightMate III

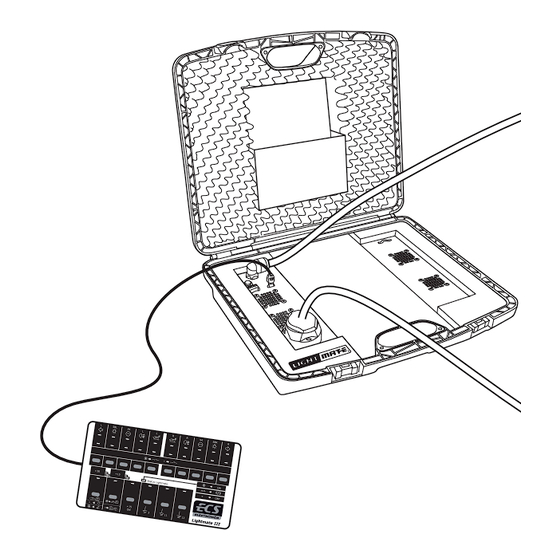

- Seite 1 LightMate III Gebrauchsanleitung ANHÄNGERSIMULATOR & -TESTGERÄT Für Fahrzeuge mit 7/13-poliger Steckdose Anhänger/Wohnwagen mit 7/13-poligem Stecker nach ISO 1724 und DIN 11446 Warnung: Multicon- und WeSt-Steckersysteme werden nicht unterstützt Powered by rev. 6 www.ecs-electronics.nl...
- Seite 2 ANHÄNGER PRÜFGERÄT / ANHÄNGER-SIMULATOR / EIGENDIAGNOSE ANHÄNGER-SIMULATOR - Anhänger mit Glühlampen - Anhänger mit LEDs ABBILDUNG 1 ANHÄNGER PRÜFGERÄT Optional 10 Meter Verlängerungskabel (nicht zur Verfügung gestellt) Teilnummer: SP-128-ZZ ABBILDUNG 2 EIGENDIAGNOSE ABBILDUNG 3 pag. 2 © ECS Electronics B.V.
- Seite 3 Fahrzeug Anschlusskabel mit 13-poligem Stecker Überprüfung der Stromversorgung des Anhängers Lichtschalter Glühlampen/LED Wahlschalter Druckschalter Eigendiagnose Anhänger-Erkennung Druckknopf für Masse Anschluss Überprüfung Testknopf für Zündschloss gesteuerte Stromversorgung 13-polige Steckdose lt. DIN 11446 Adapter 13 > 7 Polig pag. 3 © ECS Electronics B.V.
- Seite 4 - Um die Nebelschlussleuchten-Abschaltefunktion zu testen, schalten Sie zunächst die Nebelschlussleuchten des Fahrzeugs ein. Schalten Sie den Nebelschlussleuchtenschalter ( ) aus. Das Nebelschlusslicht auf dem Prüfgerät löscht und das Nebelschlussleuchte(n) am Fahrzeug schalte(t/n) sich ein. pag. 4 © ECS Electronics B.V.
- Seite 5 - Wenn ein Kurzschluss entsteht im Stromkreis wird die automatische Sicherung abschalten. Lösen Sie die Kurzschluss Ursache bevor Sie weitere proben mache. Die Sicherung ist noch Wartezeit ( Abkühlung Periode) wieder ein zu schalten durch einducken vom reiset Knopf. pag. 5 © ECS Electronics B.V.
- Seite 6 ) an. - Wenn alles in Ordnung ist, leuchten alle LEDs auf den Schaltern ( ) und die grüne TD-LED ( ) auf. - Entfernen Sie die externe Stromversorgungsleitung. - Entfernen Sie den 13-poligen Stecker. pag. 6 © ECS Electronics B.V.
- Seite 7 ANSCHLUSS STECKDOSE DIN/ISO 1724 Gelb Blau Weiß Grün Braun 5/58-R 6/54 STOP Schwarz 7/58-L Grau STOP 6/54 7/58-L 5/58-R pag. 7 © ECS Electronics B.V.
- Seite 8 ANSCHLUSS STECKDOSE DIN/ISO 11446 Gelb Schwarz/Rot Reverse Blau Braun/Weiß 15 amp. Grau 15 amp. 2,5mm² Weiß Weiß Grün Braun Weiß 5/58-R 6/54 STOP 1mm² Schwarz 7/58-L Reverse 7/58-L 15 amp. STOP 15 amp. 6/54 5/58-R pag. 8 © ECS Electronics B.V.
-
Seite 9: Allgemeine Beschreibung
13 > 7-polig nach ISO 1724 > DIN 11446 Extras Sicherung bei fehlerhaft gepoltem Anschluss Glühlampen oder LED Simulations-Test Eigendiagnose Warnung: Der LightMate ist wurde ausschließlich für Funktionstests entworfen. Das Testgerät keinesfalls für Dauertests verwenden. pag. 9 © ECS Electronics B.V. - Seite 10 Kontrolle Masse Schaltkreis 9. Gilt nicht für 7-polig Kontrolle Masse Schaltkreis 10. Gilt nicht für 7-polig Kontrolle Masse Schaltkreis 1-8 Blinklicht links Blinklicht rechts Bremslicht Rücklicht links Rücklicht rechts Rückfahrscheinwerfer C2-Funktion (Blinklichtkontrolle) links (falls zutreffend) C2-Funktion (Blinklichtkontrolle) rechts (falls zutreffend) Nebelschlussleuchte/Nebelschlussleuchten-Umschaltung pag. 10 © ECS Electronics B.V.
