Anschließen weiterer AX-M9000 per Datenkabel
Beispiel: Herstellen von Stereo-Anschlüssen
• Benutzen Sie das dem AX-M9000 beigelegte Datenkabel.
• Es können bis zu 8 Geräte miteinander verbunden werden (Wenn Sie die optionale Systemfernbedienung nutzen,
ziehen Sie auch die Bedienungsanleitung der RM-RE9000 zu Rate).
LINE 1
LINE 2
LINE 3
COMMUNICATION
AMPLIFIER
JACKS
ID SELECTOR
IN
OUT
AX-M9000: Gerät für den rechten Kanal
dB
Zuweisung einer ID-Nummer und Bedienung
• Durch die Auswahl einer ID-Nummer an der Systemfernbedienung RM-RE9000 wird es möglich, die AMP GAIN,
die SOURCE GAIN und andere Funktionen aller angeschlossenen AX-M9000 einzustellen (Wie Sie das Schritt für
Schritt durchführen, finden Sie auf Seite 17, ziehen Sie auch die Bedienungsanleitung der RM-RE9000 zu Rate).
• Sie können ID-Nummern zwischen 1 und 8 auswählen.
Drehen Sie das "+" am AMPLIFIER ID SELECTOR, so dass der Pfeil
Nummer zeigt. (0 und 9 können nicht benutzt werden.)

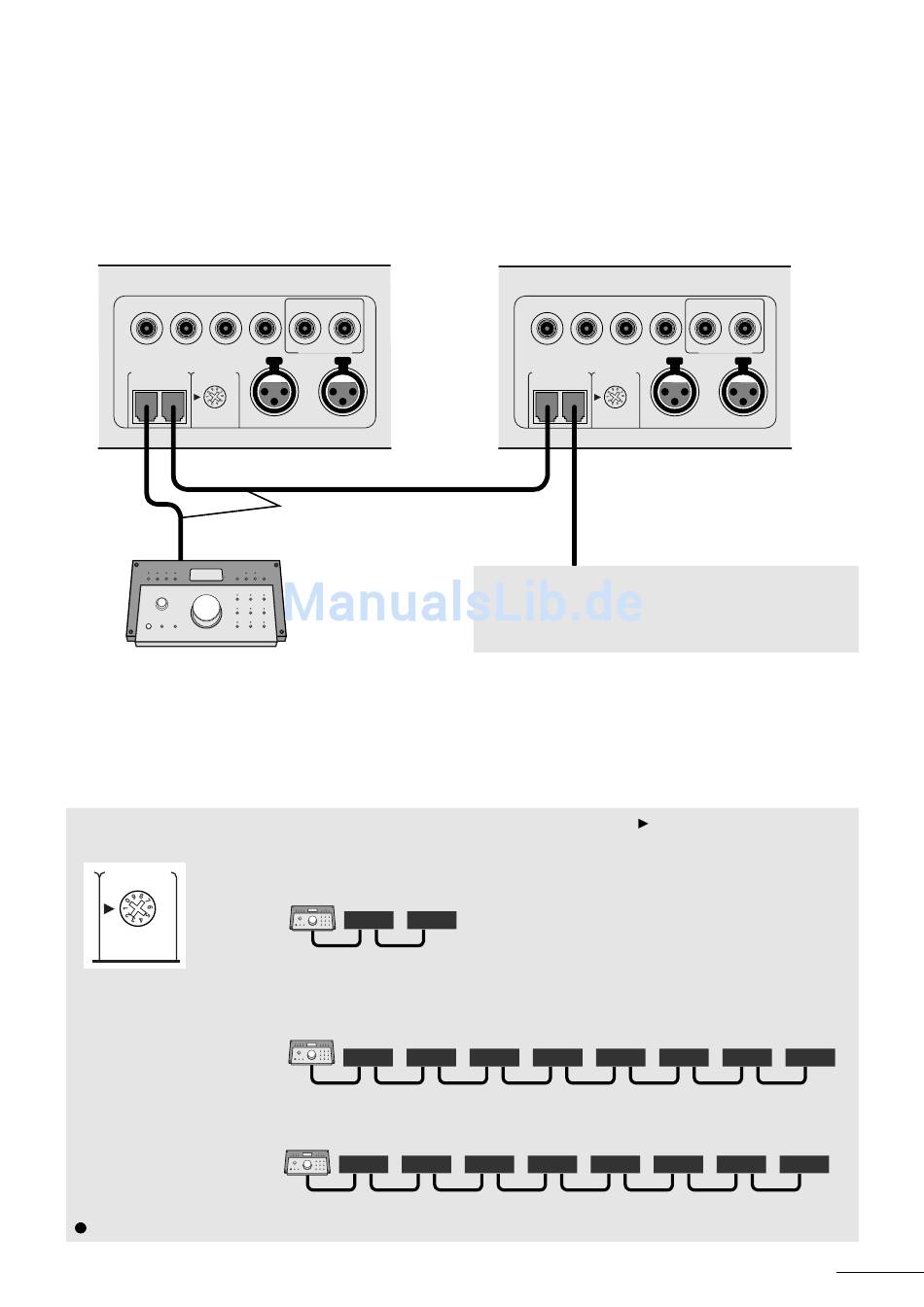

Fall 1) Einfache Verbindung (Stereo), beide Geräte sind auf ID-Nummer 1 eingestellt.
AMPLIFIER
ID SELECTOR
Fall 2) Mehrere Geräte angeschlossen, 4 Geräte mit ID-Nummer 1 und 4 Geräte mit ID-
Fall 3) Mehrere Geräte angeschlossen, Geräte mit ID-Nummern von 1 bis 8.
Hinweis:
Die optionale Systemfernbedienung kann das System auch drahtlos, ohne angeschlossenes Datenkabel, bedienen.
LINE 4
IN
OUT
EXT PROCESSOR
LINE 5
LINE 6
Datenkabel
Systemfernbedienung
RM-RE9000 (nicht mit-
geliefert)
Simultane Bedienung beider Geräte.
dB
ID 1
ID 1
Nummer 2.
Simultane Bedienung von vier Geräten (Entweder die mit ID-Nummer 1 oder die mit ID-Nummer 2).
dB
ID 1
ID 1
Bedienung nur des Geräts mit der an der Fernbedienung eingestellten ID-Nummer.
dB
ID 1
ID 2
LINE 1
LINE 2
LINE 3
COMMUNICATION
AMPLIFIER
JACKS
ID SELECTOR
IN
OUT
AX-M9000: Gerät für den linken Kanal
Es ist möglich, dieses Gerät mit der IN-Buchse eines weiteren
AX-M9000 zu verbinden und die OUT-Buchse dieses Gerätes
wiederum mit der IN-Buchse des nächsten Verstärkers. So
können Sie bis zu 8 Geräte miteinander vernetzen.
ID 1
ID 1
ID 2
ID 3
ID 4
ID 5
Anschlüsse
LINE 4
IN
OUT
EXT PROCESSOR
LINE 5
LINE 6
auf die gewünschte ID-
ID 2
ID 2
ID 2
ID 6
ID 7
ID 8
