Sterling PDAR Installations- Und Bedienungsanleitung
Hochleistungsregler
Inhaltszusammenfassung für Sterling PDAR

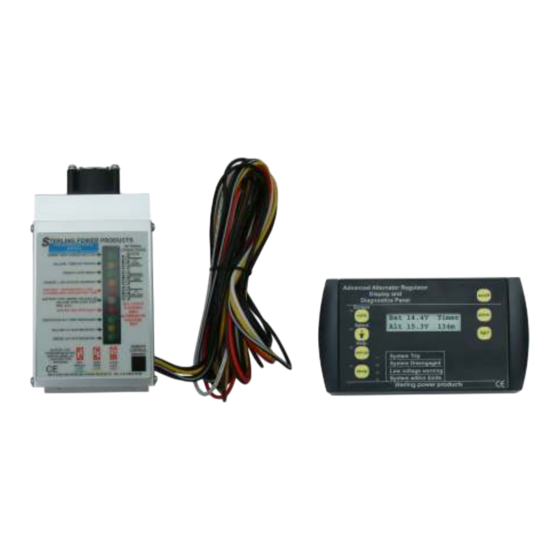

- Seite 1 PDAR PDARRC TERLING POWER PRODUCTS ADVANCED ALTERNATOR REGULATOR PRO-DIGITAL Advanced charging technology Installations Instructions & manual English and German. 2 x temp sensors Remote control optional extra control box HOCHLEISTUNGSREGLER PRO-DIGITAL Installations- und Bedienungsanleitung...
- Seite 2 Sie nicht die Leistung dieses Hochleistungs-reglers an einem konventionellen Lichtmaschinensystem. Es ist wichtig zu verstehen, dass die zur Zeit existierenden Ladekabel und das Layout Ihrer Elektroinstallation der zusätzlichen Leistung durch den Sterling Hochleistungsregler unter Umständen nicht gewachsen sind. Aber der Hochleistungsregler hat viele eingebaute Sicherheits-vorkehrungen, die Ihr System schützen.
-
Seite 3: Einbau
2) GEL-Batterien von EXIDE und VARTA = (wartungsfrei) können keine Gasung vertragen, d.h. eine Spannung über 14,4/28,8 Volt muss unbedingt vermieden werden. Da diese Batterien nur einen sehr geringen Ladestrom akzeptieren, beträgt die Ausgleichsladungszeit 12 - 24 Stunden. (Bitte lesen Sie die Broschüre "EXIDE-GEL - Tipps und Kniffe für ein langes Batterieleben) 3) Konventionelle Blei-Säure-Batterien, bei denen Sie Zugang zum Säure-Füllstand haben, um diesen auffüllen zu können. - Seite 4 Stellen Sie den Regler auf negativ. Es kann auch umgekehrt gemacht werden, aber wir empfehlen dringend diese Version. Pkt. 5)-9) dürfen Sie überspringen. Wenn Sie einen internen aber abgeklemmten Regler haben, und Sie möchten den Sterling Regler als alleinigen Regler einsetzen, dann müssen Sie auch das DF-Kabel herausführen. Meistens geht ein Bürstenkontakt intern direkt auf positiv/plus.
- Seite 5 Lichtmaschine einen positiven Rotor => (negative Feldregelung) -> Schreiben Sie bitte in das entsprechende Feld “NEG” Wenn ein Kabel eine Spannung von 2 - 11 Volt und das andere von 0 (null) Volt aufweist, dann hat die Lichtmaschine einen negativen Rotor => (positive Feldregelung) -> Schreiben Sie bitte in das entsprechende Feld “POS”...
- Seite 6 Dieser Schalter bestimmt den Batterietyp (AGM (Glasfasermatten-Batterien), Gel/geschlossen oder offene Blei- Säure-Batterien). Eine Kontrolle der Einstellung erfolgt durch LED 6. Wenn diese LED rot leuchtet, dann ist der Regler auf geschlosene Säure und AGM Batterien (max. Ladeschlussspannung 14,4V/28,8V (20°C)) eingestellt. Leuchtet diese grün, dann haben Sie GEL Batterien der europäischen Spezifikation (max.
-
Seite 7: Einbauhinweise Und Erklärungen
Umleitung des D+/“61“/“L“ - Kabels bei Problemen mit der Ladekontrollleuchte im Schaltpanel Dieses sollten Sie erst machen, nachdem Sie erste Erfahrungen mit dem Hoch-leistungsregler gemacht haben. Bei einigen neueren Motoren (besonders im PKW-Bereich) kann es vorkommen, dass nach Installation des Hochleistungsregler die Ladekontrollleuchte nicht mehr erlischt, nachdem der Motor gestartet wurde, obwohl die Ladung einwandfrei funktioniert. - Seite 8 Lichtmaschine ganz hoch ausregelt. Ihre Batterien und Kabel könnten sofort zerstört werden! Der Anschlusspunkt des roten Kabels ist abhängig von Ihrer gegenwärtigen Verkabelung der Batterien. Trenndioden: (sinnvollste Schaltung mit dem Sterling Hochleistungsregler) Wenn Ihre Batterien durch Trenndioden getrennt sind, dann muss das rote Batterie-Spannungs-Mess-Kabel an der Batteriebank angeschlossen werden, an der die größere Batteriekapazität vorhanden ist.
- Seite 9 Die Batteriespannung sollte unbedingt an dem Anschlusspunkt des roten Kabels mit einem digitalen und geeichten Meßinstrument gemessen werden. Hierzu eignet sich besonders gut die STERLING “Batterie-Management-Anzeige (SPM2)”, mit der bis zu 4 verschiedene Spannungsquellen, bis zu 4 verschiedene Stromstärken gemessen werden können und gleichzeitig ist ein Amperestundenzähler integriert.
-
Seite 10: Wartung Der Batterien
Ich habe eine SEV Marshall Lichtmaschine. Kann ich den Standardregler abbauen und nur mit dem Sterling – Regler arbeiten? Antwort: Ja, Sie können nur mit dem Sterling – Regler arbeiten. Dann haben Sie zwar keinen Notfallregler, aber die Ladestufen werden jetzt nur noch durch den Sterling – HLR geregelt. Der Standardregler kann nicht mehr überregeln (in der Erhaltungsladung). - Seite 11 Reihe nach auf. Nach jedem Punkt überprüfen Sie bitte, ob sich etwas geändert hat. Zuerst sollten Sie allerdings den Hochleistungsregler abklemmen und die Störungen durch den Standardregler feststellen. Sollten die Störungen identisch sein, so ist nicht der Sterling Hochleistungsregler schuld an den Störungen, sondern der Standardregler.
- Seite 14 Installations- und Bedienungsanleitung der Fernbedienung und Anzeige des PRO-DIGITALEN Hochleistungsreglers. Wir danken Ihnen zu dem Kauf unserer Fernbedienung für den Pro-Digitalen Hochleistungsregler. Wir haben viel Zeit und Mühe investiert, um möglichst viele Funktionen zu verwirklichen. Lieferumfang: Fernbedienung / Anzeige inkl. Aufbaurahmen. Kabel (ca.
- Seite 15 Als Hinterbaugerät im Schaltpanel: Entfernen Sie die Abdeckkappen (A). Schneiden Sie einen Ausschnitt von 134x90mm in Ihr Panel. Das sollte eigentlich von einem Laser gemacht werden, um eine absolut gerade Kante zu bekommen. Das Panel sollte eine maximale Stärke von 3mm aufweisen. Bei mehr als 3mm steht die Fernbedienung zurück, was vielleicht optisch nicht optimal aussieht.
- Seite 16 Meldung High battery voltage trip Gleichzeitig leuchtet auch die rote LED "System Trip" auf. Durch drücken der Taste "Volts" kommen Sie wieder in die Spannungsanzeige zurück und die aktuelle Spannung wird angezeigt. Durch drücken der Taste "↓" wird ein englischer Hilfstext angezeigt. Dieser Text bezieht sich allerdings auf einen Fehler im Zusammenhang mit dem Hochleistungsregler.
- Seite 17 Während des Betriebs grüne LED "System within limits" leuchten. Dann befinden sich alle überprüften Parameter im korrekten Zustand. Sie sollten jetzt allerdings feststellen, dass die Spannungen ansteigen. Sobald die eingestellte Ladeschlussspannung (abhängig vom Batterietyp) für mindestens 10 Minuten erreicht ist, schaltet der Regler in die Ausgleichsladung um. Gleichzeitig hat der Regler die benötigte Ausgleichsladungszeit errechnet und diese wird dann in der Anzeige angezeigt Die Anzeige wird je nach Ladestufe variieren und entsprechende Daten anzeigen.
-
Seite 18: Taste "Alarm"
BEI FRAGEN ODER DEFEKTEN GERÄTEN WENDEN SIE SICH BITTE IMMER DIREKT AN: (EIN SCHNELLER GARANTIEAUSTAUSCH KANN NUR HIER ERFOLGEN!!) STERLING POWER PRODUCTS GREGORY’S MILL ST. , WORCESTER WR3 8BA,ENGLAND / GROSSBRITANNIEN TEL: +44 1905 731816 * FAX: +44 1905 26155 email: help@sterling-power.com...
