Vandous POOL-Master 230 Montage- Und Bedienungsanleitung Seite 2
L1
21 22
Dosiertechnik
potentialfrei
max. 400W/230V
An die Klemmen U2 und N kann anstelle einer Zirkulationspumpe auch ein
kasten für Heizung angeklemmt werden. Mit Hilfe dieses Zusatzschaltkastens kann dann eine
Elektroheizung direkt geschaltet werden. Es eignen sich die Zusatzschaltkästen 10,5 kW
(Art. Nr.: 3002000100), 18 kW (Art. Nr.: 3002400100) und 30 kW (Art. Nr.: 3002100100)
Die werksseitig eingefügte Brücke zwischen den beiden mit Th bezeichneten Klemmen muss bei
Anschluss eines Sicherheits-Temperaturbegrenzers entfernt werden. Erfolgt kein Anschluss,
dann muss sie eingeschraubt bleiben.
An den Anschlussklemmen 21 und 22 steht ein potentialfreier Kontakt für die Verbindung mit
der Dosiertechnik zur Verfügung. Dieser Kontakt ist immer dann geschlossen, wenn die Filter-
pumpe in Betrieb ist.
Die Gesamt-Stromaufnahme von Filterpumpe und Heizung darf 10A nicht überschreiten.
Die elektronische Steuerung ist zusammen mit der angeschlossenen Pumpe und Heizung durch
eine 10A-Feinsicherung abgesichert. Eine getrennte Absicherung von Filterpumpe und Heizung
erfolgt nicht. Der Kurzschluss-Schutz ist durch geeignete bauseitige Sicherungen zu
gewährleisten.
Die elektronische Temperaturregelung und der Temperaturfühler sind aufeinander abgeglichen.
Falls der Fühler oder das Steuergerät einzeln ausgewechselt werden, ist mit einem Einstellregler
auf der Grundplatine ein neuer Abgleich durchzuführen. Wenn auf Grund eines ungünstigen
Einbauortes des Temperaturfühlers die Wassertemperatur nicht mit der gewünschten
Temperatur übereinstimmt, kann diese ebenfalls mit dem Einstellregler nachjustiert werden.
Für die Überprüfung des Temperaturfühler kann die folgende Tabelle verwendet werden.
Der Temperaturfühler wird serienmäßig mit einer Leitungslänge von 1,5m geliefert. Diese kann
bei Bedarf mit abgeschirmter Leitung (Querschnitt min. 0,34mm²) bis zu maximal 20m verlängert
werden. Die Abschirmung ist an der Klemme 16 anzuschließen. Eine Verlegung der Fühlerleitung
in der Nähe von Netzleitungen ist zu vermeiden, um mögliche Störeinflüsse auszuschließen.

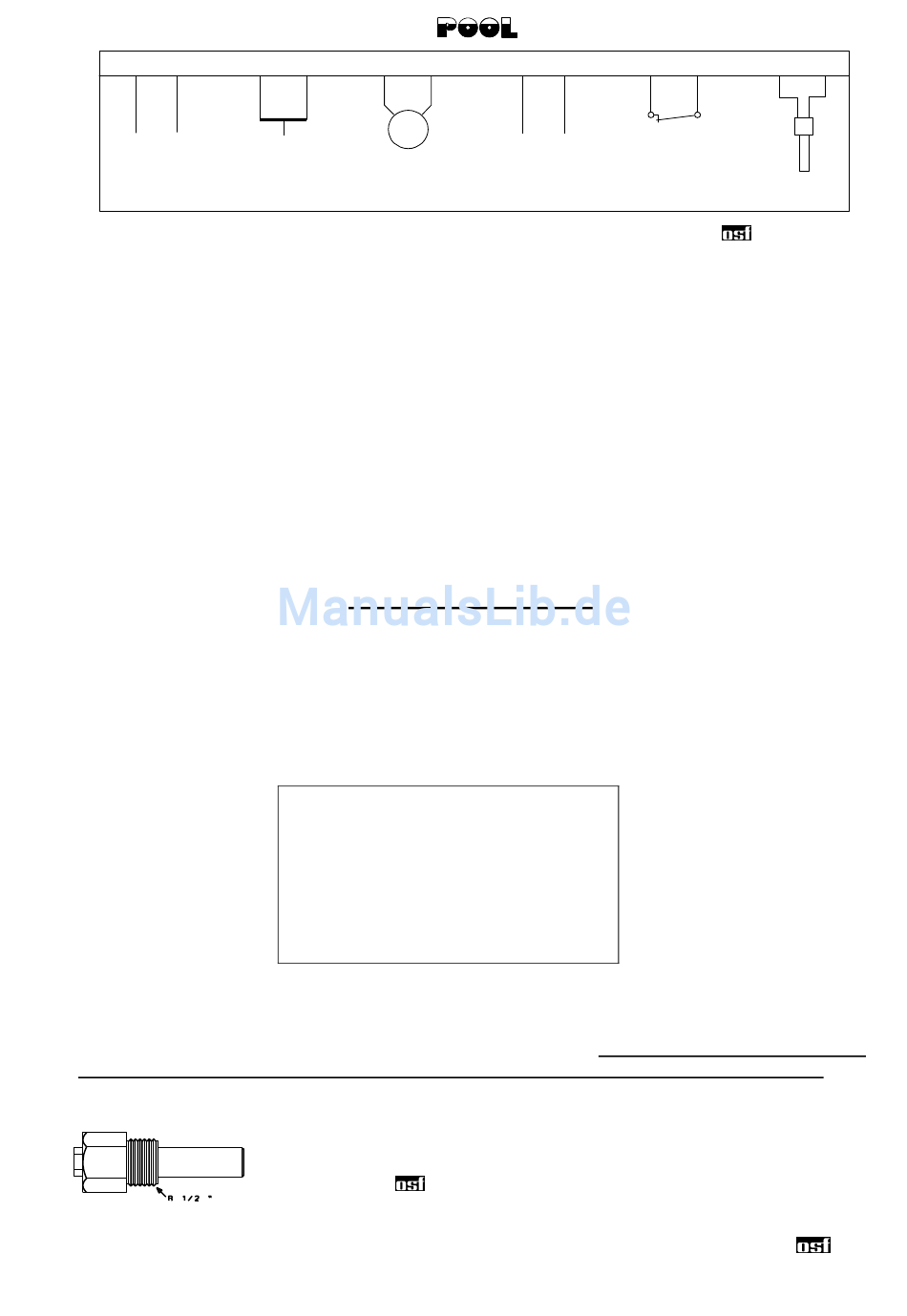

Anschlussplan
:
N
N
U1
M
Filterpumpe
Netz
230V max. 1kW
1/N/PE
230V 50Hz
Temperatur-Regelung:
Widerstandswerte des
Temperaturfühlers:
Temperatur
20°C
25°C
30°C
Da eine exakte Temperaturregelung nur bei gutem Wärmeüber-
gang zwischen Temperaturfühler und Schwimmbadwasser erfolgt,
ist eine
Rohrleitungssystem einzubauen.
- Master 230
N
U2
Heizung
230V
400W
Widerstand
5800 Ohm
4600 Ohm
3700 Ohm
-Tauchhülse R 1/2 " (Art.Nr. 3200200001) in das
Th
Th
15
STB
Sicherheits-
Temperatur-
temperatur-
fühler
begrenzer
Zusatzschalt-
Änderungen vorbehalten!
16
0102
