AURA LIGHT EBDSPIR Installationsanleitung
Quicklinks
Sicherheitshinweise: Bitte beachten Sie, dass dieses Produkt nur von autorisiertem Fachpersonal installiert
DSI/DALI
1-10 V Dimmen

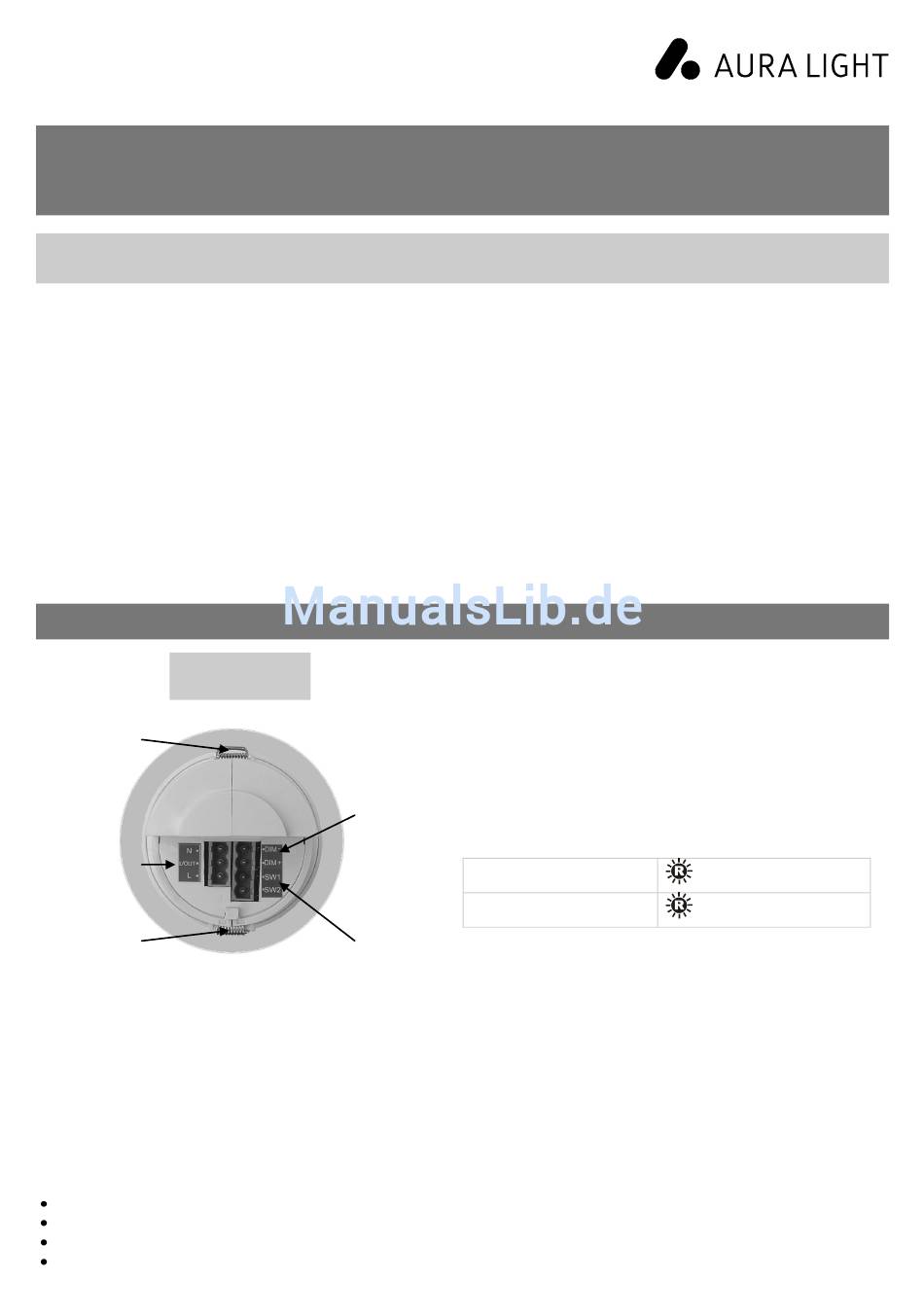

Rückseite
Haltefeder
Spannungsversorgung
& Switch-
Ausgangskontakt
(Kanal 1)
Haltefeder
Wahl eines geeigneten Installationsortes
Der Sensor ist für die Deckenmontage ausgelegt, wobei folgende Kriterien zu beachten sind:
Der Installationsort muss so gewählt werden, dass keine direkte Sonneneinstrahlung auf das Sensorelement möglich ist.
Der Abstand von Lichtquellen, Warmluftheizungen oder Lüftungen muss mindestens 1m betragen.
Der Sensor darf nicht auf instabilen oder vibrierenden Oberflächen montiert werden.
Insbesondere bei Mikrowellensensoren ist darauf zu achten, dass sich direkt vor dem Sensorkopf keine Metallobjekte befinden.
Installationsanleitung Dimmsensoren
Ausgangskontakt
Eingangskontakt
werden darf.
PIR-Sensor/Mikrowellensensor
Erfasst Bewegungen innerhalb des Erfassungsbereichs des Sensors, der auf
Präsenz und Bewegung von Personen reagiert.
IR-Empfänger
Empfängt von einem IR-(Infrarot-)Handset Steuer- und Programmierbefehle.
Helligkeitssensor
Misst die Helligkeit im gesamten Erfassungsbereich.
Status-LEDs
Dimmen-
Die LED blinkt Rot, um Folgendes anzuzeigen:
(Kanal 2)
Spannungsversorgung & Switch-Ausgangskontakt
Dient zur Spannungsversorgung des Sensors und zum Anschließen der zu
schaltenden Beleuchtung.
Walk Test LED aktiv
Gültigen Programmierbefehl
empfangen
Switch-
Switch-Eingangskontakt
Mit Hilfe der zwei Eingangskontakte und einem externen Taster kann die
Beleuchtung an- und ausgeschaltet werden.
Spannungsversorgung & Switch-Ausgangskontakt (Kanal 1)
Dient zur Spannungsversorgung des Sensors und zum Anschließen der zu
schaltenden Beleuchtung.
Ausgangskontakte für dimmbare Steuerung (Kanal 2)
Dient zum Anschluss von DSI/DALI /1-10V-Vorschaltgeräten und Trafos für
dimmbare Leuchten.
Switch-Eingangskontakt
Mit Hilfe der zwei Eingangskontakte und einem externen Taster kann die
Beleuchtung an- und ausgeschaltet werden.
Merkmale
wenn eine Bewegung
erfasst wird
Verwandte Anleitungen für AURA LIGHT EBDSPIR
Inhaltszusammenfassung für AURA LIGHT EBDSPIR
- Seite 1 Installationsanleitung Dimmsensoren Sicherheitshinweise: Bitte beachten Sie, dass dieses Produkt nur von autorisiertem Fachpersonal installiert werden darf. Merkmale PIR-Sensor/Mikrowellensensor DSI/DALI Erfasst Bewegungen innerhalb des Erfassungsbereichs des Sensors, der auf Präsenz und Bewegung von Personen reagiert. 1-10 V Dimmen IR-Empfänger Rückseite Empfängt von einem IR-(Infrarot-)Handset Steuer- und Programmierbefehle. Haltefeder Helligkeitssensor Misst die Helligkeit im gesamten Erfassungsbereich.
-
Seite 2: Technische Daten
Technische Daten EBDSPIR-HB EBDSPIR 14,5 Ø 76,0 Ø 76,0 61,2 61,2 MWS6 EBDHS 88 mm 49 mm 63 mm Ø 76,0 61,2 50 mm 65 mm MWS3A 85,0 92,0 Angemeldete britische und internationale Patente 93,0 60,0 MWS1A 22 mm 83 mm... -
Seite 3: Installation
Installation Einbaumontage Loch Ø 64 mm Warnung - Vorsicht beim Biegen der Haltefedern. Aufbaumontage Befestigungsab- stand (Mitte) 50 mm oder 60 mm Ziehen Sie die Federzunge heraus und drehen Sie den Federarm wie gezeigt. Der Sensor sollte an der Decke in einer empfohlenen Höhe von 2,8m so Vergewissern Sie sich, dass die Beleuchtung einschaltet, wenn eine montiert werden, dass die im Raum Anwesenden in das umseitig gezeigte Bewegung erfasst wird. - Seite 4 Zum Hinauf- und Hinunterdimmen SCHALTER 1 – TASTER Taster drücken und halten (Richtungswechsel bei DRUCKTASTER ZUM jedem Drücken). Schaltet sich nach Ende der SCHALTEN SENSOR EBDSPIR-DD (240 V Schaltung) Präsenz oder Bewegung ab. Optional für Anwesen- heitserkennung, obligat für Abwesenheitserkennung Konfiguration für Abwesenheitserfassung:...
- Seite 5 Schalten eines Kanals Funktionen: Schaltet bei Bewegung nur Kanal 1. Kein Dimmausgang Konfiguration für Anwesenheitserfassung: Schaltet sich automatisch ein, wenn eine Präsenz oder Bewegung erfasst wird. Zum Ausschalten ARMATUR Taster drücken und abwärts loslassen. Zum erneuten (NICHT DIMMEND) Einschalten Taster drücken und aufwärts loslassen. Schaltet sich nach Ende der Präsenz oder Bewegung NEUTRAL DIM -...
- Seite 6 Einschalt-Testverfahren Mit Inbetriebnahme des Sensors, schaltet sich die Last sofort ein. Stellen Sie die Timeout-Zeit auf 10 Sekunden ein, verlassen Sie den Raum oder verhalten Sie sich absolut ruhig und warten Sie, bis sich die Beleuchtung abschaltet. Vergewissern Sie sich, dass die Beleuchtung einschaltet, wenn eine Bewegung erfasst wird. Die Einheit ist nun programmierbereit.
- Seite 7 Erfassungsdaten Erfassungsmuster - Wandmontage MWS1A Bereich mit niedrigerer Bereich mit hoher Empfindlichkeit Empfindlichkeit Erfassungsmuster - Deckenmontage EBDSPIR & MWS6 Bereich mit niedrige- Bereich mit hoher rer Empfindlichkeit Empfindlichkeit MWS3A 2,6 m 2,6 m 25 m 30 m Empfindlichkeit eingestellt auf Maximum Empfindlichkeit eingestellt auf 80 % Detektorkopf eingestellt auf 80°...
- Seite 8 Erfassungsmuster - Deckenmontage EBDSPIR-HB Einrückungen mit Gang übereinstimmen Erkennungsmuster Gangmontage 5,1 m 2,0 m EBDHS Maximale Montagehöhe 20 m 15 m 40 m...
- Seite 9 Erfassungsmuster - Deckenmontage EBDHS Forts. Sensor seitlich passieren Auf Sensor zugehen Höhe Durchmesser Höhe Durchmesser Erfassungsbereich Erfassungsbereich 15 m 40 m 15 m 30 m 10 m 26 m 10 m 20 m 16 m 12 m Abdeckungen Verengung des Das EBDHS- beinhaltet zwei aufsteckbare Abdeckungen, die eine Erfassungsbereichs in präzise Erstellung des Erfassungsbereichs ermöglichen.
- Seite 10 Programmierungsanleitung Dimmersensoren Grundprogrammierung Die Funktion eines Sensors wird von verschiedenen Parametern gesteuert, die durch folgende Geräte geändert oder programmiert werden können: UHS5 Infrarot-Handset. Programmierbare Funktionen siehe unten. UNLCDHS Infrarot-Handset (mit LCD). Vollständige Programmieranleitung siehe Bedienungsanleitung. Für die meisten grundlegenden Programmiervorgänge kann das UHS5-Handset verwendet werden. Die im Folgenden beschriebenen Vorgänge beziehen sich auf dieses Gerät.
- Seite 11 Fortgeschrittenes Programmieren Bereich/ Parametername Standardwert Beschreibung Optionen Detektor-Parameter Walk Test LED „Ein“ oder „Aus“ Ist der Sensor aktiviert („Ein“), so blinkt am Sensor eine rote LED, wenn dieser eine Bewegung erkennt. Mit dieser Funktion wird kontrolliert, ob die Empfindlichkeit richtig eingestellt ist.
- Seite 12 Fortgeschrittenes Programmieren Parametername Standardwert Bereich/ Beschreibung Optionen Kanal 1 - Kanal umschalten Detection Mode Presence Anwesenheit oder Im Anwesenheitsmodus erfolgt das Einschalten der Beleuchtung, wenn eine Bewegung erkannt wird, und das Ausschalten, wenn die Bewegung endet, voll Abwesenheit automatisch durch den Sensor.
- Seite 14 #1.0...
