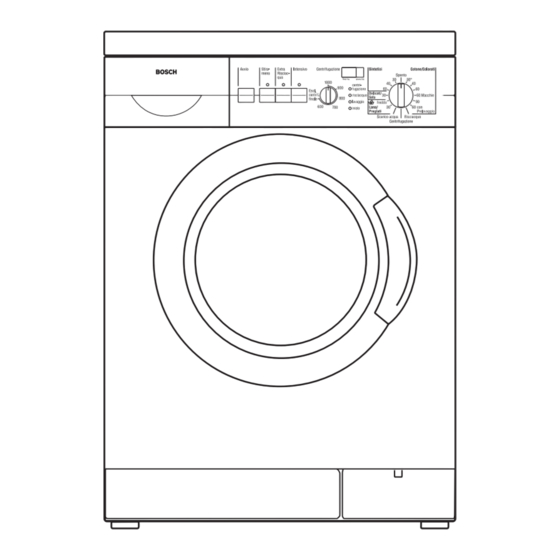

- Seite 1 Maxx 4 WFC 1666 WFC 2066 de Gebrauchs und Aufstellanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise zur Entsorgung ....Gebrauchsanleitung Umweltschutz/Sparhinweise ....Allgemeine Sicherheitshinweise . - Seite 3 Anschließen der Waschmaschine - steht Ihnen unser Kundendienst gerne zur Verfügung. Weitere Informationen und eine Auswahl unserer Pro dukte finden Sie auf unserer Internetseite: http://www.bosch-hausgeraete.de Lesen Sie diese Gebrauchs und Aufstellanleitung und alle anderen der Waschmaschine beigegebenen Informationen und handeln Sie entsprechend.
-
Seite 4: Hinweise Zur Entsorgung
Hinweise zur Entsorgung Ihr neues Gerät wurde auf dem Weg zu Ihnen durch Entsorgen der die Verpackung geschützt. Alle eingesetzten Materia Verpackung lien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht. Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeinde verwaltung. -
Seite 5: Umweltschutz/Sparhinweise
Umweltschutz/Sparhinweise Ihre Waschmaschine ist sparsam im Verbrauch von Wasser, Energie und Waschmittel. Dadurch wird un sere Umwelt und Ihre Haushaltskasse geschont. Ver brauchswerte Ihres Gerätes finden Sie auf Seite 39. Sparhinweise Um sparsam und umweltfreundlich zu waschen: q Maximale Beladung nicht überschreiten. Koch und Buntwäsche 4,0 kg Pflegeleicht... -
Seite 6: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise Ihre Waschmaschine ist bestimmt zum - Gebrauch nur im Haushalt, - Waschen von maschinenwaschbaren Textilien in Waschlauge, - Betrieb mit kaltem Trinkwasser und handels üblichen Wasch und Pflegemitteln, die für den Einsatz in Waschmaschinen geeignet sind. Lassen Sie Kinder nicht unbeaufsichtigt bei der Waschmaschine. -
Seite 7: Das Ist Ihre Waschmaschine
Das ist Ihre Waschmaschine Wasch /Pflegemittel einfüllen Kammer I: Waschmittel für Vorwäsche oder Stärke. Kammer II: Waschmittel für Hauptwäsche, Enthärter, Einweichmittel, Bleichmittel oder Fleckensalz. Kammer 2: Pflegemittel, z.B. Weich oder Formspüler (höchstens bis Unterkante des Einsatzes 1 füllen). Einfüllfenster öffnen ... und schließen Serviceklappe... -
Seite 8: Bedienfeld
Bedienfeld Anzeige fine fra (Restzeit), Taste avvio fra (Startzeit) wenn Programm gewählt. (wenn gewünscht) Anzeige avvio fra( Startzeit), Die Startzeit kann stundenweise bis maximal 19h verzögert werden. wenn zusätzlich Startzeit gewählt. Punkt zwischen Ziffer und h blinkt solange, bis Programmwähler die Startzeit abgelaufen ist. -
Seite 9: Vor Dem Ersten Waschen
Vor dem ersten Waschen Achtung Waschmaschine Waschmaschine muss sachgemäß aufgestellt und vorbereiten angeschlossen sein, siehe ab Seite 40. Vor Verlassen des Werkes wurde die Waschmaschine geprüft. Um mögliche Prüfwasserreste zu entfernen, das erste Mal ohne Wäsche waschen. q Keine Wäsche einfüllen. q Wasserhahn öffnen. -
Seite 10: Wäsche Vorbereiten, Sortieren Und Einlegen
Wäsche vorbereiten, sortieren und einlegen Achtung Wäsche vorbereiten Fremdkörper (z.B. Münzen, Büroklammern, Nadeln, Nägel) können Wäschestücke oder Bauteile der Waschmaschine (z.B. Waschtrommel) beschädigen. q Taschen der Wäschestücke leeren. q Sand aus Taschen und Umschlägen ausbürsten. q Reißverschlüsse schließen, Bezüge zuknöpfen. q Gardinenröllchen entfernen oder in Netz/Beutel einbinden. - Seite 11 Achtung Wäsche sortieren Wäsche kann verfärben. Neue bunte Wäsche nicht mit anderer Wäsche zusammen waschen. Nach Farbe und Verschmutzungsgrad Weiße Wäsche kann grau werden. Weiße und farbige Wäsche getrennt waschen. leicht verschmutzt Verschmutzungsgrade Keine Verschmutzungen und Flecken erkennbar. Wäsche hat evtl. Körpergeruch angenommen. - Leichte Sommer und Sportbekleidung wenige Stunden getragen - T Shirts, Hemden, Blusen bis zu einem Tag getra...
- Seite 12 stark verschmutzt Verschmutzungen und/oder Flecken erkennbar. - Küchenhandtücher bis zu einer Woche benutzt - Stoffservietten - Babylätzchen - Kinderoberbekleidung oder Fußballtrikot und hose mit Gras oder Erde verschmutzt - Berufskleidung wie Schlosseranzug, Bäcker und Metzgerkleidung typische Flecken - Hautfett, Speiseöle/ fette, Soßen, Mineralöl, Wachse (fett /ölhaltig) - Tee, Kaffee, Rotwein, Obst, Gemüse (bleichbar) - Blut, Ei, Milch, Stärke (eiweiß...
- Seite 13 Wäsche sortieren nach Nur Wäsche mit den hier angegebenen Pflege Angaben auf den symbolen waschen. Pflegeetiketten Kochwäsche 90 C c b a Buntwäsche 60 C, 40 C, 30 C h g f Pflegeleicht 60 C, 40 C, 30 C l g k f Feinwäsche 30 C l g k f hand und maschinenwaschbare...
-
Seite 14: Wäsche Einlegen
d Explosionsgefahr! Wäsche einlegen Mit lösungsmittelhaltigen Reinigungsmitteln, z.B. Fleckenentferner oder Waschbenzin vorbehan delte Wäschestücke können nach dem Einfüllen zu einer Explosion führen. Wäschestücke vorher gründ lich von Hand ausspülen. Achtung Fremdkörper in der Waschtrommel können die Wäsche beschädigen. Vor dem Einlegen der Wäsche sicherstellen, dass keine Fremdkörper in der Wasch trommel sind. -
Seite 15: Wasch Und Pflegemittel
Wasch und Pflegemittel d Vergiftungsgefahr! Waschmittel Wasch und Pflegemittel für Kinder unzugänglich auf dosieren bewahren. Dosieren Sie Waschmittel entsprechend q der Wasserhärte. Die Wasserhärte erfahren Sie bei Ihrem Wasserversorgungsunternehmen. q der Wäschemenge. q des Verschmutzungsgrades. Angaben über Verschmutzungsgrade finden Sie ab Seite 11. -
Seite 16: Wasch-/Pflegemittel Einfüllen
Wasch /Pflege mittel einfüllen Kammer I Waschmittel für Vorwäsche oder Stärke. Kammer II Waschmittel für Hauptwäsche, Enthärter, Einweich mittel, Bleichmittel oder Fleckensalz. Kammer 2 Pflegemittel, z.B. Weich oder Formspüler (höchstens bis Unterkante des Einsatzes 1 füllen). i Konzentrierte oder dickflüssige Weich und Form spüler müssen vor dem Einfüllen mit etwas Wasser verdünnt werden (verhindert Verstopfen des Überlaufes). -
Seite 17: Programme Und Funktionen
Programme und Funktionen Wählen Sie das gewünschte Programm aus - siehe auch die separate Programmübersicht. Die maximalen Schleuderdrehzahlen der Programme, siehe ab Seite NO TAG. Programmwähler Grundprogramme Cotone/Colorati 30, 40, 60 °C (Buntwäsche 30, 40, 60 C) Für strapazierfähige Textilien, z.B. aus Baumwolle oder Leinen. - Seite 18 Sintetici 30, 40, 60 °C (Pflegeleicht 30, 40, 60 C) Für pflegeleichte Textilien, z. B. aus Baumwolle, Leinen, Synthetik oder Mischgewebe. Delicati/Seta 30 °C (Fein/Seide 30 C) Für empfindliche, waschbare Textilien, z.B. aus Seide, Satin, Synthetik oder Mischgewebe (z.B. Gardinen). Feinwaschgang bei 30 °C für maschinenwaschbare Seide.
- Seite 19 Schleuderdrehzahl wähler Grundstellung Schleuderdrehzahlwähler zeigt nach oben. Die Textilien werden im Programm Cotone/Colorati (Koch/Buntwäsche) mit der maximalen Schleuder drehzahl geschleudert. Bei den Programmen Sintetici" (Pflegeleicht), Delica ti" (Fein/Seide) und Lana" (Wolle) wird automatisch mit einer niedrigeren Drehzahl geschleudert, unab hängig von der Stellung des Drehzahlwählers - scho nende Behandlung empfindlicher Wäsche.
-
Seite 20: Zusatzfunktionen - Tasten
Zusatzfunktion Escl. centrif. finale (Spülstop) Für empfindliche Textilien und Gardinen. Wäsche bleibt im letzten Spülwasser liegen. i Beachten Sie, dass die Wäsche bei den vorherge henden Spülgängen (außer im Programm Fein/Seide) kurz zwischengeschleudert wird. Damit wird ein besseres Spülergebnis erzielt. In der avvio fra"( fertig in) Anzeige erscheint "... - Seite 21 Intensivo (Intensiv) Die Waschzeit wird verlängert zum intensiveren Wa schen von stärker verschmutzter Wäsche bzw. von 4 kg Koch/Buntwäsche. Drücken Sie die Taste zusätzlich zum Programm bei folgenden Kombinationen von Wäschemenge und Verschmutzungsgrad der Wäsche: Wäsche Programm und Verschmut menge Taste Intensivo"...
- Seite 22 Nach der Wahl eines Programms wird Ihnen die vor Anzeige fine fra" aussichtliche Programmdauer angezeigt. q Programmwähler auf gewünschtes Programm stellen. Anzeigelampe inizio" (Bereit) leuchtet. Voraussichtliche Restzeit (Programmdauer) wird angezeigt, z. B. 1:01". i Die Restzeit wird in Stunden und Minuten ange zeigt, z.
- Seite 23 Vor dem Start eines Programms können Sie bestim Taste und Anzeige men, um wieviel Stunden die Startzeit verzögert wer avvio fra" den soll. q Programmwähler auf gewünschtes Programm stellen. Anzeigelampe inizio" (Bereit) leuchtet. Voraussichtliche Restzeit wird angezeigt. q Taste avvio fra" (Startzeit) drücken, in der Anzeige erscheint 1h"...
-
Seite 24: Waschen
Waschen q Wasserhahn öffnen. Programm starten q Programmwähler auf gewünschtes Programm stellen (siehe auch separate Programmübersicht). Anzeigelampe inizio" (Bereit) leuchtet. fine fra" (Restzeit) wird angezeigt. Beispiel: q Bei Bedarf Schleuderdrehzahl oder Escl. centrif. finale" (Spülstop) wählen. q Bei Bedarf Taste(n) für Zusatzfunktion(en) drücken. -
Seite 25: Programmablauf Ändern
q Bei Bedarf avvio fra" (Startzeit) wählen. Startzeit läuft sofort ab. Das Programm startet au tomatisch nach Ablauf der Startzeit. q Taste Avvio" (Start) drücken. Programm startet. Wenn Sie irrtümlich ein falsches Programm gewählt Programmablauf haben: ändern q Programmwähler auf Spento" (Aus) stellen. q Programmwähler auf neugewähltes Programm stellen. -
Seite 26: Nach Ablauf Des Programms
Nach Ablauf des Programms In der Anzeige steht 0" oder ". Wenn in der Anzeige 0" steht: q Programmwähler auf Spento" (Aus) stellen Wenn in der Anzeige " steht: q Zusatzprogramm ( Scarico acqua" (Abpumpen), Centrifugazione" (Schleudern) oder Risciacquo" (Spülen) wählen. q Taste Avvio"... -
Seite 27: Besondere Anwendungen
Besondere Anwendungen q Wäsche gleicher Farbe einlegen. Einweichen q Einweichmittel nach Angaben des Herstellers in Kammer II einfüllen. q Programmwähler auf Colorati 30 C (Buntwä sche 30 C) stellen. Anzeigelampe inizio (Bereit) leuchtet. q Taste Avvio (Start) drücken. Anzeigelampe lavaggio (Waschen) leuchtet, Pro gramm läuft. - Seite 28 Nur Färbemittel verwenden, die umweltverträglich und Färben für den Einsatz in Waschmaschinen geeignet sind. Achtung Verfärben der Wäsche bei nachfolgenden Wasch gängen kann dennoch nicht ganz ausgeschlossen werden. q Färbemittel nach Angaben des Herstellers an wenden. Nach dem Färben: q ½ Messbecher Waschmittel in Kammer II geben. q Ohne Wäsche in der Trommel das Programm Co tone 90 C (Kochwäsche 90 C) ablaufen lassen.
-
Seite 29: Reinigen Und Pflegen
Reinigen und Pflegen d Stromschlaggefahr! Trennen Sie grundsätzlich das Gerät zuerst vom Stromnetz. Niemals die Waschmaschine mit einem Wasserstrahl reinigen. d Explosionsgefahr! Niemals Lösungsmittel zum Reinigen verwenden. Bei Bedarf: Gehäuse und q Etwas Seifenlauge oder ein mildes, nicht scheu Bedienblende erndes Reinigungsmittel verwenden. -
Seite 30: Waschmittelschublade Reinigen
Wenn sich Reste von Wasch oder Pflegemitteln Waschmittel abgelagert haben: schublade reinigen q Waschmittelschublade bis zum Anschlag heraus ziehen, q Einsatz herunterdrücken und q Waschmittelschublade ganz herausnehmen. q Abdeckung nach oben klappen. q Waschmittelschublade und Abdeckung unter fließendem Wasser reinigen, abtrocknen. q Abdeckung schließen und einrasten. -
Seite 31: Laugenpumpe Reinigen
Wenn die Waschlauge nicht vollständig abgepumpt Laugenpumpe wird. Fremdkörper blockieren die Laugenpumpe oder reinigen stark fusselnde Wäsche wurde gewaschen. Waschlauge ablassen (bis zu 20 Liter, geeignetes Gefäß bereitstellen) d Verbrühungsgefahr! Heiße Waschlauge zuvor abkühlen lassen. Kinder und Haustiere fernhalten. q Programmwähler auf Spento (Aus) stellen. q Serviceklappe öffnen. -
Seite 32: Siebe Im Wasserzulauf Reinigen
q Pumpendeckel vorsichtig abschrauben. Es tritt noch etwas Restwasser aus. q Innenraum von Fremdkörpern/Fusseln befreien und reinigen. Flügelrad der Laugenpumpe muss sich drehen lassen. Gewinde des Pumpendeckels und Pumpenge häuse von Laugenresten und Fusseln reinigen. q Pumpendeckel einsetzen und festschrauben. q Serviceklappe einsetzen und schließen. -
Seite 33: Waschmaschine Entkalken
Sieb an der Wasch maschine reinigen q Schlauch an der Maschinenrückseite abnehmen. q Sieb herausziehen und unter fließendem Wasser ausspülen. q Sieb einsetzen und Schlauch anschließen. q Wasserhahn aufdrehen und prüfen, ob noch Wasser austritt. Wenn noch Wasser austritt, richtigen Sitz des Siebes prüfen. q Wasserhahn schließen. -
Seite 34: Hilfe Bei Kleinen Störungen
Hilfe bei kleinen Störungen d Stromschlaggefahr! Reparaturen nur vom Kundendienst oder von autori sierten Fachkräften durchführen lassen. Im Reparaturfall oder wenn Sie eine Störung mit Hilfe der folgenden Tabelle nicht selbst beheben können q Programmwähler auf Spento" (Aus) stellen. q Waschmaschine vom Strom Netz trennen. q Wasserhahn zudrehen. - Seite 35 Störung Ursache Abhilfe Prüfen, ob Wäschestück Programm läuft nicht an. Einfüllfenster nicht geschlossen. eingeklemmt. Anzeigelampe inizio" (bereit) blinkt. Einfüllfenster schließen (klickt hörbar). Programm läuft nicht an. Taste Avvio" (Start) nicht gedrückt. Taste Avvio" (Start) drücken. Wasserhahn nicht geöffnet. Wasserhahn öffnen. Wasser läuft nicht ein oder Waschmittel wird oder Waschmittel wird...
- Seite 36 Störung Ursache Abhilfe Mehrmaliges Kein Fehler. Anschleudern. Unwuchtkontrollsystem versucht, Unwucht durch mehrmaliges Anschleudern auszugleichen. Kein Fehler. Große und kleine Wäschestücke Programmablauf länger Unwuchtkontrollsystem versucht, gemeinsam waschen, um die als üblich. Unwucht durch mehrmaliges Unwucht zu verringern. Verteilen der Wäsche auszugleichen. Schaumerkennung hat zusätzlichen Waschmitteldosierung beim Spülgang zugeschaltet, um den...
- Seite 37 Störung Ursache Abhilfe Bei zuviel Schaum hat die Waschmitteldosierung beim fine fra" (Restzeit) Schaumerkennung einen nächsten Waschgang verringern. Zeitverlängerung zusätzlichen Spülgang und ein zusätzliches Schleudern zugeschaltet, um das Spülergebnis abzusichern. Bei starken Unwuchten beim Große und kleine Wäschestücke Schleudern kann eine gemeinsam waschen, um die Zeitverlängerung von Unwucht zu verringern.
-
Seite 38: Kundendienst
Kundendienst Bevor Sie den Kundendienst rufen, prüfen Sie bitte, ob Sie die Störung nicht selbst beheben können (siehe ab Seite 34). In Beratungsfällen entstehen Ihnen, auch während der Garantiezeit, Kosten für einen Technikereinsatz. Den für Sie nächstgelegenen Kundendienst können Sie aus dem beiliegenden Verzeichnis entnehmen. Geben Sie bitte dem Kundendienst die Erzeugnis nummer (E Nr.) und die Fertigungsnummer (FD) des Gerätes an. -
Seite 39: Verbrauchswerte
Verbrauchswerte Normal Programm Zusatz Beladung Verbrauchswerte ** f kti funktion Strom Wasser Dauer «Cotone/Colorati 40 C» Intensivo 4.0 kg 0,45kWh 50 l 2:10h Buntwäsche 40 C * (Intensiv) «Cotone/Colorati 60 C» 3.5 kg 0,7 kWh 50 l 1:11h Buntwäsche 60 C «Cotone/Colorati Intensivo 4.0 kg... -
Seite 40: Aufstellen, Anschließen Und Transportieren
Aufstellen, Anschließen und Transportieren d Verletzungsgefahr! Sicherheitshinweise Die Waschmaschine hat ein hohes Gewicht. Vorsicht beim Anheben. Achtung Eingefrorene Schläuche können reißen/platzen. Waschmaschine nicht in frostgefährdeten Bereichen und/oder im Freien aufstellen. Waschmaschine kann beschädigt werden. Nicht an vorstehenden Bauteilen (z.B. Einfüllfenster) anheben. Stützen Sie sich nicht mit voller Kraft auf das geöffnete Einfüllfenster. -
Seite 41: Lieferumfang
Lieferumfang An der Maschinenrückseite: - Wasserzulaufschlauch. - Wasserablaufschlauch. - Krümmer zum Anbringen des Ablaufschlauchs z. B. am Waschbecken. - Stromanschluss Kabel mit Netzstecker. - Schraubenschlüssel. - Abdeckungen für Öffnungen nach dem Entfernen der Transportsicherungen. Je nach Anschluss Situation wird zusätzlich benötigt: - 1 Schlauchschelle Ø... -
Seite 42: Abmessungen
Abmessungen a = 595 mm b = 400 mm c = 857 mm Gewicht ca. 65 kg... -
Seite 43: Aufstellfläche
Standsicherheit ist wichtig, damit die Waschmaschine Aufstellfläche beim Schleudern nicht wandert. Aufstellfläche muss fest und eben sein. Nicht geeignet sind weiche Bodenbeläge, z.B. Teppichböden oder Böden mit Schaumstoffrücken. Wenn die Waschmaschine auf einer Holzbalkendecke aufgestellt werden soll: q Waschmaschine möglichst in einer Ecke aufstel len. -
Seite 44: Transportsicherungen Entfernen
Achtung Transport Vor dem ersten Gebrauch unbedingt Transport sicherungen sicherungen entfernen und für einen späteren entfernen Transport (z. B. Umzug) aufbewahren. q Alle Schrauben der Transportsicherung mit Schlüssel SW 13 lösen, bis diese frei beweglich sind. q Entfernen der Transportsicherungen. Mit einer Hand durch das geöffnete Einfüllfenster fassen und die Waschtrommel etwas nach vorn ziehen. -
Seite 45: Schlauch Und Kabellängen
Schlauch und Kabellängen Linksseitiger Anschluss Rechtsseitiger Anschluss Beim Fachhändler erhältlich: - längerer Zulaufschlauch (ca. 2,20 m) -
Seite 46: Wasseranschluss
Wasseranschluss Um Leckage oder Wasserschäden zu vermeiden, Hinweise in diesem Kapitel unbedingt beachten! Wasserzulauf Achtung Waschmaschine nur mit kaltem Trinkwasser betrei ben. Nicht an Mischbatterie eines drucklosen Heiß wasseraufbereiters anschließen. In Zweifelsfällen vom Fachmann anschließen lassen. Wasserzulaufschlauch nicht - knicken oder quetschen, - verändern oder durchschneiden (Festigkeit ist nicht mehr gewährleistet). - Seite 47 q gerades Ende: am Wasserhahn. q Nach dem Anschließen: Wasserhahn ganz aufdrehen und Dichtheit der Anschluss Stellen prüfen. min. 10 mm Wasserablauf Achtung Ablaufschlauch nicht knicken oder in die Länge ziehen. Höhenunterschied zwischen Aufstellfläche und Ab fluss: mindestens 60 cm, höchstens 100 cm. Ablauf in einen Siphon: q Anschluss Stelle mit Schlauchschelle, Ø...
-
Seite 48: Ausrichten
Waschmaschine mit Hilfe der vier verstellbaren Ausrichten Gerätefüße und einer Wasserwaage ausrichten: q Kontermutter 1 mit Schraubenschlüssel im Uhrzei gersinn lösen. q Höhe durch Drehen des Gerätefußes 2 verändern. q Kontermutter 1 gegen das Gehäuse festziehen. Den Fuß dabei festhalten und in der Höhe nicht verstellen. -
Seite 49: Elektrischer Anschluss
Achtung Elektrischer Anschluss der Waschmaschine nur an Wechsel Anschluss strom über vorschriftsmäßig installierte Schutz kontakt Steckdose. Netzspannung und Spannungsangabe an der Waschmaschine (Geräteschild) müssen überein stimmen. Anschlusswert sowie erforderliche Sicherung sind auf dem Geräteschild angegeben. Sicherstellen, dass: - Netzstecker und Steckdose zusammenpassen, - der Leitungsquerschnitt ausreicht, - das Erdungssystem vorschriftsmäßig installiert ist. - Seite 50 Bevor Sie die Waschmaschine transportieren Transportieren, - Wasserhahn schließen, z. B. bei Umzug - restliche Waschlauge ablassen (siehe ab Seite 31), - Wasserdruck im Zulaufschlauch abbauen (siehe ab Seite 32), - Waschmaschine vom Strom Netz trennen, - Wasserzu und Wasserablaufschlauch ab montieren, - Transportsicherungen einbauen.
- Seite 51 Stichwortverzeichnis Abmessungen, 42 Kochwäsche, 17 Taste "avvio fra", 23 Abpumpen, 18 Kundendienst, 38 Taste "Avvio", 8 Altgerät, 4 Transportieren,50 Anzeige "avvio fra", 8, 23 Transportsicherung Lieferumfang, 41 einbauen, 50 Anzeige "fine fra", 8, 22 entfernen, 44 Anzeigelampen, 8 Typenschild, 38 Aufstellfläche, 43 Pflegeetiketten, 13 Pflegeleicht, 18...
- Seite 52 0403 de 5120 003 401 ROBERT BOSCH HAUSGERÄTE GMBH...
