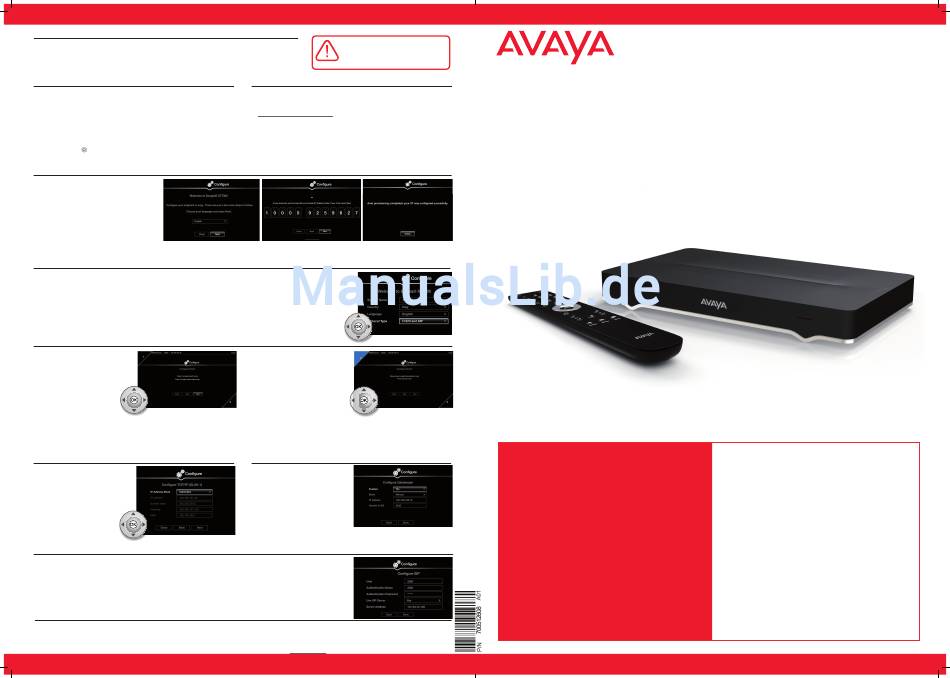

Avaya Scopia XT7100 Kurzanleitung

Einrichtung dieses Geräts
Schließen Sie die Kabel gemäß dem umseitigen Diagramm an und befolgen Sie dann die nachfolgenden
Schritte, um die Einrichtung des Avaya Scopia XT7100 Codec Only abzuschließen. Informationen
zur Verwendung des Systems nach erfolgter Einrichtung entnehmen Sie dem Benutzerhandbuch
für Avaya Scopia XT7100 Codec Only oder der Kurzanleitung für Avaya Scopia XT7100 Codec Only.
1. Schritt Installation und Aktivierung des Systems
Schließen Sie alle Kabel am Avaya Scopia XT7100 Codec Only an
1.
(umseitig). Das Netzteil erst anschließen, nachdem alle Kabelverbindungen
hergestellt wurden.
Schalten Sie die TV-Monitore ein. Ein Monitor muss an HDMI1
2.
angeschlossen sein, ein zweiter Monitor an HDMI2 ist optional.
Setzen Sie die Batterien in die Fernbedienung ein.
3.
4. Prüfen Sie, dass die LED an der Vorderseite der Codec-Einheit leuchtet.
Wenn die Codec-Einheit nicht automatisch eingeschaltet wird,
5.
drücken Sie die Taste auf der Fernbedienung.
Auf den Monitoren wird die Menüoberfläche angezeigt.
6.
3. Schritt Automatische Bereitstellung
1. Wählen Sie eine Sprache aus.
Wenn Sie mit Ihrem Scopia XT-Endpunkt
2.
einen Servicecode für die automatische
Bereitstellung erhalten haben, geben Sie
diesen ein, um den XT-Endpunkt automatisch
konfigurieren zu lassen.
Nach Eingabe des Servicecodes sind keine
3.
weiteren Schritte erforderlich. Wenn kein
Servicecode eingegeben wird, wird die
Einrichtung im manuellen Modus fortgesetzt.
1. Schritt
Gehen Sie in diesem Fall wie folgt vor.
4. Schritt Land und Sprache der Benutzeroberfläche
Das Feld „Systemname" enthält den Namen der Codec-Einheit, wie er in einer Videokonferenz
1.
angezeigt wird, z. B.: • Hongkong oder • Konferenzraum 9. Stock
Geben Sie mithilfe der Tastatur auf der Fernbedienung einen Namen ein. Drücken Sie OK,
2.
um zwischen Buchstaben, Ziffern sowie Groß- und Kleinschreibung umzuschalten.
Wählen Sie ein Land und eine bevorzugte Sprache aus.
3.
Wählen Sie einen Protokolltyp für die Registrierung aus: nur H.323, nur SIP oder H.323 und SIP
4.
Wählen Sie dann Weiter
5.
5. Schritt Monitor- und Bildeinrichtung
Wenn alle Seiten der Dreiecke 1 und
2 auf dem Monitor sichtbar sind,
wählen Sie Weiter.
6. Schritt Netzwerkeinstellungen
Geben Sie die
1.
Netzwerkeinstellungen ein.
Informationen hierzu erhalten Sie
von Ihrem Systemadministrator.
2. Wählen Sie dann Weiter.
8. Schritt SIP-Server-Einstellungen
1. Wenn das SIP-Protokoll zur Registrierung ausgewählt wurde, geben Sie die SIP-Server-Einstellungen ein:
Geben Sie die Einstellungen für SIP-Server sowie SIP-Benutzer, SIP-Name und SIP-Kennwort (Anmeldecode) ein.
2.
Informationen hierzu erhalten Sie von Ihrem Systemadministrator.
Wählen Sie dann Fertig.
3.
© 2000-2016 Avaya Inc. Sämtliche Rechte an geistigem Eigentum in dieser Publikation gehören Avaya Inc. und sind durch Urheberrechtsgesetze der USA, andere geltende Urheberrechtsgesetze und internationale Abkommen geschützt. Avaya Inc.
behält sich alle nicht ausdrücklich gewährten Rechte vor. Alle hierin genannten Produkt- und Firmennamen können Warenzeichen ihrer jeweiligen Rechtsinhaber sein. Diese Publikation ist vertraulich und Eigentum von Avaya Inc. Ihre Verwendung
unterliegt der von Ihnen unterzeichneten Vereinbarung oder den Richtlinien von Avaya. Kein Teil dieser Publikation darf ohne die vorherige schriftliche Genehmigung von Avaya Inc. reproduziert oder genutzt werden, um abgeleitete Werke zu erstellen.
Avaya Inc. oder seine Vertreter geben keine weiteren als die in dieser Anleitung aufgeführten Zusicherungen zur Gebrauchstauglichkeit ab. Avaya Inc. behält sich das Recht vor, diese Publikation zu überarbeiten und Änderungen vorzunehmen,
ohne irgendwelche Personen über solche Überarbeitungen oder Änderungen zu unterrichten. Avaya Inc. kann an den in dieser Dokumentation beschriebenen Produkten und/oder Programmen jederzeit Verbesserungen oder Änderungen
vornehmen. Wenn in dieser Publikation auf Software oder Wechselmedien Bezug genommen wird, unterliegen diese einer Lizenzvereinbarung, die dem Produkt als separates Dokument beiliegt. Wenn Sie dieses Dokument nicht finden können,
wenden Sie sich bitte an Avaya Inc., um ein Exemplar zu erhalten. Sofern nicht anders angegeben, sind eingetragene Warenzeichen von Avaya in den USA und anderen Ländern eingetragen. Alle eingetragenen Warenzeichen werden anerkannt.
Weitere Informationen erhalten Sie von Avaya oder einem Distributor oder Händler vor Ort. Kurzanleitung für Avaya Scopia
VORSICHT: Beim Herstellen oder
Trennen von Geräteverbindungen
immer sicherstellen, dass alle
Geräte ausgeschaltet sind.
2. Schritt Produktlizenzierung
Sie benötigen Ihren LAC (Lizenz-Authentifizierungs-Code), den Sie
1.
dem Kundenanschreiben entnehmen können.
Rufen Sie PLDS (Product Licensing Delivery System) auf:
2.
HTTPS://PLDS.AVAYA.COM
3. Geben Sie den LAC ein und Sie erhalten eine Liste der damit
verbundenen Berechtigungen.
4. Geben Sie über PLDS die erforderlichen Informationen zu XT ein.
Das Webformular gibt einen Lizenzschlüssel zurück, mit dessen Hilfe Sie
5.
die Berechtigungen auf dem XT-Endpunkt aktivieren können.
2. Schritt 3. Schritt
.
Andernfalls drücken Sie 1, um
1.
die Position der oberen linken
Ecke anzupassen.
Verschieben Sie das ausgewählte
2.
Dreieck mit den Pfeiltasten, bis
es vollständig auf dem Monitor
sichtbar ist. Drücken Sie OK, wenn
Sie fertig sind.
Drücken Sie 2, um die Position der
3.
unteren rechten Ecke anzupassen.
Wiederholen Sie den Vorgang mit
4.
den Pfeiltasten.
Drücken Sie OK und Weiter, wenn Sie
5.
fertig sind.
7. Schritt Gatekeeper-Einstellungen
Wenn das H.323-Protokoll zur
Registrierung ausgewählt wurde,
geben Sie die Gatekeeper-
Einstellungen ein:
1. Geben Sie Ihre Gatekeeper-
Einstellungen und Ihre E.164-
Nummer ein. Informationen
hierzu erhalten Sie von Ihrem
Systemadministrator.
2. Wählen Sie anschließend Fertig aus.
® XT7100 Codec Only, März 2016 http://www.avaya.com
Avaya Scopia XT7100 Codec Only
®
Kurzanleitung
Das Scopia XT7000 ist das neueste
Flaggschiff-Produkt von Avaya aus
der Scopia Serie von Raumsystemen.
Einzigartiges simultanes HD in
1080p/60 fps für Live-Video und
Inhalte sowie CD-Audioqualität in
20 kHz sorgen für ein einmaliges
Erlebnis. H.265 und H.264 High Profile
bieten hohe Bandbreiteneffizienz.
Scalable Video Coding (SVC) für H.264
und H.265 verbessert die Toleranz
gegenüber Netzwerkfehlern.
Netsense ermöglicht die Anpassung
an schwankende Bandbreitenkapazitäten.
Lieferumfang:
• Avaya Scopia XT7100 Codec Unit
• Avaya Scopia XT Remote Control Unit
• DVI-I-auf-VGA-Wandler
• LAN-Kabel (4 m)
• HDMI-Kabel M/M (2,5 m)
• Batterien für die Fernbedienung
• Netzkabel und VISCA-Steuerung für die
erste Kamera
• Im Lieferumfang ist ein Netzteil
enthalten. Das Netzkabel wird abhängig
von der Region und gemäß den
Richtlinien für den Bestellkonfigurator
beigelegt, wie im Dokument „Netzkabel
für die Scopia XT Series und die Scopia-
Infrastruktur" nachzulesen.
