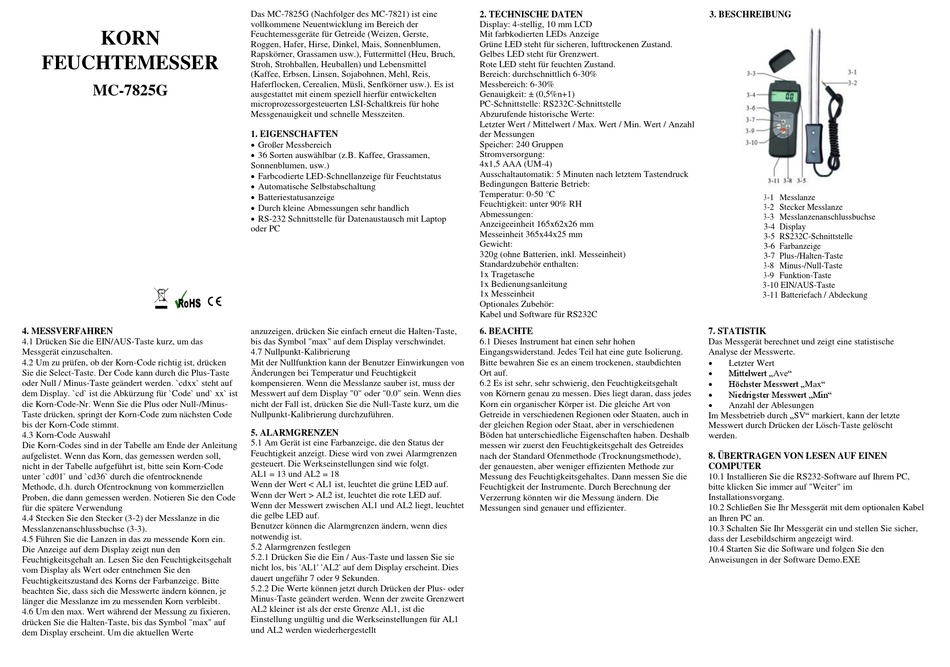

Smart Meter MC-7825G Anleitung

KORN
FEUCHTEMESSER
MC-7825G
4. MESSVERFAHREN
4.1 Drücken Sie die EIN/AUS-Taste kurz, um das
Messgerät einzuschalten.
4.2 Um zu prüfen, ob der Korn-Code richtig ist, drücken
Sie die Select-Taste. Der Code kann durch die Plus-Taste
oder Null / Minus-Taste geändert werden. `cdxx` steht auf
dem Display. `cd` ist die Abkürzung für `Code` und` xx` ist
die Korn-Code-Nr. Wenn Sie die Plus oder Null-/Minus-
Taste drücken, springt der Korn-Code zum nächsten Code
bis der Korn-Code stimmt.
4.3 Korn-Code Auswahl
Die Korn-Codes sind in der Tabelle am Ende der Anleitung
aufgelistet. Wenn das Korn, das gemessen werden soll,
nicht in der Tabelle aufgeführt ist, bitte sein Korn-Code
unter `cd01` und `cd36` durch die ofentrocknende
Methode, d.h. durch Ofentrocknung von kommerziellen
Proben, die dann gemessen werden. Notieren Sie den Code
für die spätere Verwendung
4.4 Stecken Sie den Stecker (3-2) der Messlanze in die
Messlanzenanschlussbuchse (3-3).
4.5 Führen Sie die Lanzen in das zu messende Korn ein.
Die Anzeige auf dem Display zeigt nun den
Feuchtigkeitsgehalt an. Lesen Sie den Feuchtigkeitsgehalt
vom Display als Wert oder entnehmen Sie den
Feuchtigkeitszustand des Korns der Farbanzeige. Bitte
beachten Sie, dass sich die Messwerte ändern können, je
länger die Messlanze im zu messenden Korn verbleibt.
4.6 Um den max. Wert während der Messung zu fixieren,
drücken Sie die Halten-Taste, bis das Symbol "max" auf
dem Display erscheint. Um die aktuellen Werte
Das MC-7825G (Nachfolger des MC-7821) ist eine
vollkommene Neuentwicklung im Bereich der
Feuchtemessgeräte für Getreide (Weizen, Gerste,
Roggen, Hafer, Hirse, Dinkel, Mais, Sonnenblumen,
Rapskörner, Grassamen usw.), Futtermittel (Heu, Bruch,
Stroh, Strohballen, Heuballen) und Lebensmittel
(Kaffee, Erbsen, Linsen, Sojabohnen, Mehl, Reis,
Haferflocken, Cerealien, Müsli, Senfkörner usw.). Es ist
ausgestattet mit einem speziell hierfür entwickelten
microprozessorgesteuerten LSI-Schaltkreis für hohe
Messgenauigkeit und schnelle Messzeiten.
1. EIGENSCHAFTEN
 Großer Messbereich
 36 Sorten auswählbar (z.B. Kaffee, Grassamen,
Sonnenblumen, usw.)
 Farbcodierte LED-Schnellanzeige für Feuchtstatus
 Automatische Selbstabschaltung
 Batteriestatusanzeige
 Durch kleine Abmessungen sehr handlich
 RS-232 Schnittstelle für Datenaustausch mit Laptop
oder PC
anzuzeigen, drücken Sie einfach erneut die Halten-Taste,
bis das Symbol "max" auf dem Display verschwindet.
4.7 Nullpunkt-Kalibrierung
Mit der Nullfunktion kann der Benutzer Einwirkungen von
Änderungen bei Temperatur und Feuchtigkeit
kompensieren. Wenn die Messlanze sauber ist, muss der
Messwert auf dem Display "0" oder "0.0" sein. Wenn dies
nicht der Fall ist, drücken Sie die Null-Taste kurz, um die
Nullpunkt-Kalibrierung durchzuführen.
5. ALARMGRENZEN
5.1 Am Gerät ist eine Farbanzeige, die den Status der
Feuchtigkeit anzeigt. Diese wird von zwei Alarmgrenzen
gesteuert. Die Werkseinstellungen sind wie folgt.
AL1 = 13 und AL2 = 18
Wenn der Wert < AL1 ist, leuchtet die grüne LED auf.
Wenn der Wert > AL2 ist, leuchtet die rote LED auf.
Wenn der Messwert zwischen AL1 und AL2 liegt, leuchtet
die gelbe LED auf.
Benutzer können die Alarmgrenzen ändern, wenn dies
notwendig ist.
5.2 Alarmgrenzen festlegen
5.2.1 Drücken Sie die Ein / Aus-Taste und lassen Sie sie
nicht los, bis 'AL1' 'AL2' auf dem Display erscheint. Dies
dauert ungefähr 7 oder 9 Sekunden.
5.2.2 Die Werte können jetzt durch Drücken der Plus- oder
Minus-Taste geändert werden. Wenn der zweite Grenzwert
AL2 kleiner ist als der erste Grenze AL1, ist die
Einstellung ungültig und die Werkseinstellungen für AL1
und AL2 werden wiederhergestellt
2. TECHNISCHE DATEN
Display: 4-stellig, 10 mm LCD
Mit farbkodierten LEDs Anzeige
Grüne LED steht für sicheren, lufttrockenen Zustand.
Gelbes LED steht für Grenzwert.
Rote LED steht für feuchten Zustand.
Bereich: durchschnittlich 6-30%
Messbereich: 6-30%
Genauigkeit: ± (0,5%n+1)
PC-Schnittstelle: RS232C-Schnittstelle
Abzurufende historische Werte:
Letzter Wert / Mittelwert / Max. Wert / Min. Wert / Anzahl
der Messungen
Speicher: 240 Gruppen
Stromversorgung:
4x1,5 AAA (UM-4)
Ausschaltautomatik: 5 Minuten nach letztem Tastendruck
Bedingungen Batterie Betrieb:
Temperatur: 0-50 °C
Feuchtigkeit: unter 90% RH
Abmessungen:
Anzeigeeinheit 165x62x26 mm
Messeinheit 365x44x25 mm
Gewicht:
320g (ohne Batterien, inkl. Messeinheit)
Standardzubehör enthalten:
1x Tragetasche
1x Bedienungsanleitung
1x Messeinheit
Optionales Zubehör:
Kabel und Software für RS232C
6. BEACHTE
6.1 Dieses Instrument hat einen sehr hohen
Eingangswiderstand. Jedes Teil hat eine gute Isolierung.
Bitte bewahren Sie es an einem trockenen, staubdichten
Ort auf.
6.2 Es ist sehr, sehr schwierig, den Feuchtigkeitsgehalt
von Körnern genau zu messen. Dies liegt daran, dass jedes
Korn ein organischer Körper ist. Die gleiche Art von
Getreide in verschiedenen Regionen oder Staaten, auch in
der gleichen Region oder Staat, aber in verschiedenen
Böden hat unterschiedliche Eigenschaften haben. Deshalb
messen wir zuerst den Feuchtigkeitsgehalt des Getreides
nach der Standard Ofenmethode (Trocknungsmethode),
der genauesten, aber weniger effizienten Methode zur
Messung des Feuchtigkeitsgehaltes. Dann messen Sie die
Feuchtigkeit der Instrumente. Durch Berechnung der
Verzerrung könnten wir die Messung ändern. Die
Messungen sind genauer und effizienter.
3. BESCHREIBUNG
3 -1 Messlanze
3 -2 Stecker Messlanze
3 -3 Messlanzenanschlussbuchse
3-4 Display
3-5 RS232C-Schnittstelle
3-6 Farbanzeige
3-7 Plus-/Halten-Taste
3 -8 Minus-/Null-Taste
3 -9 Funktion-Taste
3 -10 EIN/AUS-Taste
3 -11 Batteriefach / Abdeckung
7. STATISTIK
Das Messgerät berechnet und zeigt eine statistische
Analyse der Messwerte.

Letzter Wert

Mittelwert „Ave"

Höchster Messwert „Max"

Niedrigster Messwert „Min"

Anzahl der Ablesungen
Im Messbetrieb durch „SV" markiert, kann der letzte
Messwert durch Drücken der Lösch-Taste gelöscht
werden.
8. ÜBERTRAGEN VON LESEN AUF EINEN
COMPUTER
10.1 Installieren Sie die RS232-Software auf Ihrem PC,
bitte klicken Sie immer auf "Weiter" im
Installationsvorgang.
10.2 Schließen Sie Ihr Messgerät mit dem optionalen Kabel
an Ihren PC an.
10.3 Schalten Sie Ihr Messgerät ein und stellen Sie sicher,
dass der Lesebildschirm angezeigt wird.
10.4 Starten Sie die Software und folgen Sie den
Anweisungen in der Software Demo.EXE
