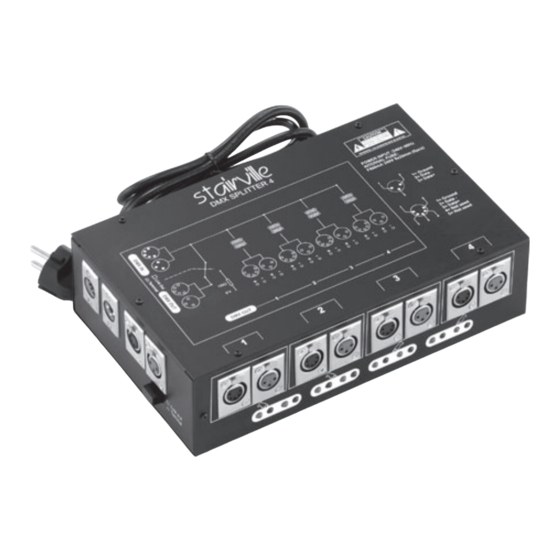

Inhaltszusammenfassung für Stairville DMX SPLITTER 4

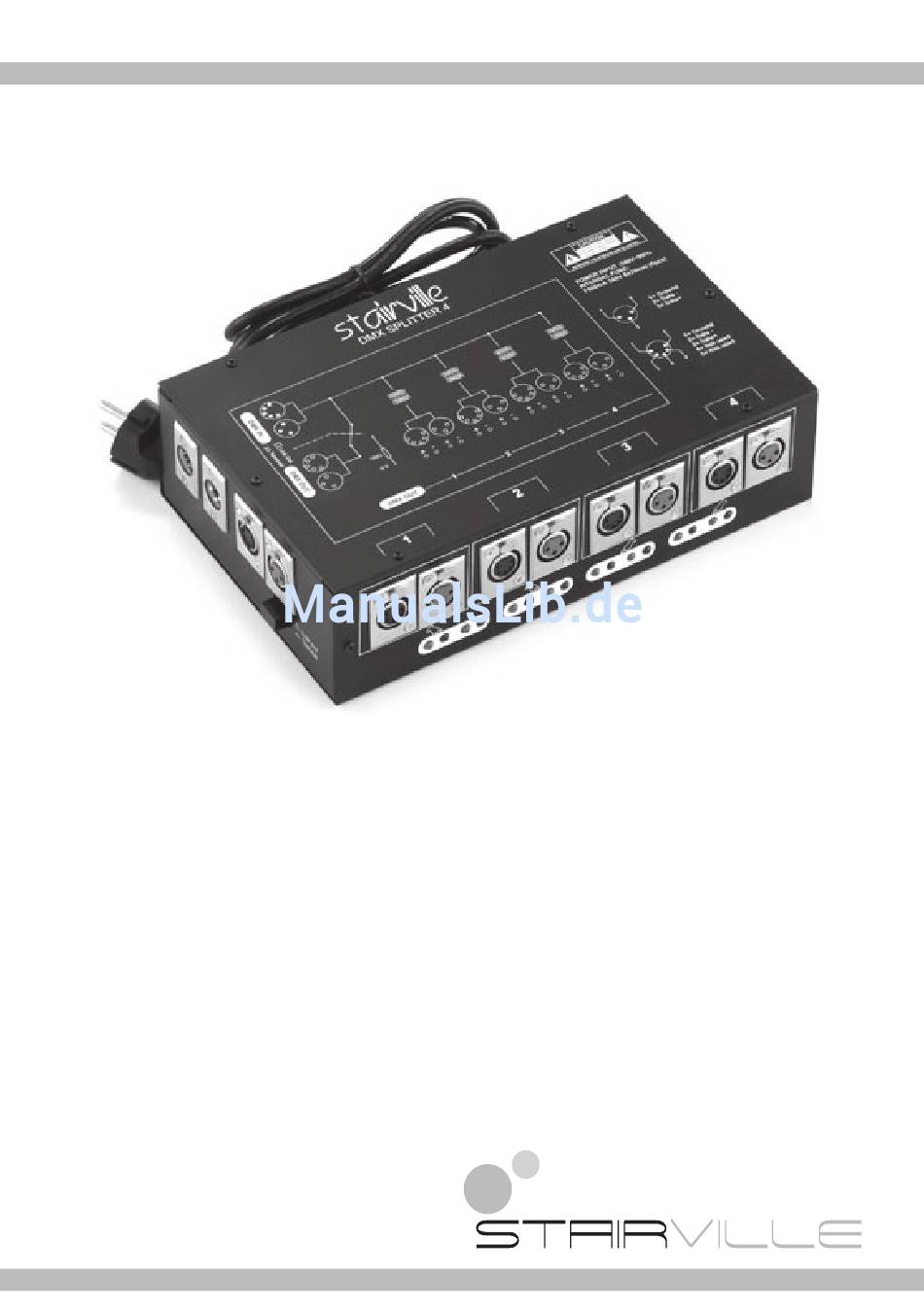

- Seite 1 Bedienungsanleitung DMX SPLITTER 4...
-
Seite 2: Wichtige Sicherheitshinweise
Stellen Sie sicher, dass während des Betriebs keine Lüftungs- schlitze blockiert sind. Das Gerät benötigt 20 cm Freiraum an den Sei- ten und darüber. Trennen Sie das Gerät vom Netz, bevor Sie irgendwelche Wartungsar- beiten vornehmen. STAIRVILLE • DMX SPLITTER 4... - Seite 3 Hinweis zur Netztrennung: Um das Gerät vom Netz zu trennen, müssen Sie das Netzkabel aus der Netzsteckdose ziehen. Daher müssen Sie das Gerät so aufstellen, dass stets ein unbehinderter Zugang zur Netzsteckdose gewährleistet ist, damit Sie den Netzstecker in einer Notsituation sofort abziehen können. Um Brandgefahr auszuschließen, müssen Sie den Netzstecker nach jedem Gebrauch des Gerätes grundsätzlich von der Netzsteckdose trennen.
-
Seite 4: Produktvorstellung
Sie das DMX-Signal an keine weiteren Geräte weiterleiten wollen. Technische Daten Versorgungsspannung 230 V ~ , 50 Hz Sicherung (intern) 500 mA F, 250 V, 5 x 20 mm (5 Stück) Abmessungen 277 x 172 x 72 mm Gewicht 2,8 kg Unsere Produkte unterliegen einem Prozess der kontinuierlichen Weiter- entwicklung. Daher bleiben Änderungen der technischen Eigenschaften ohne Weiteres vorbehalten. STAIRVILLE • DMX SPLITTER 4... -
Seite 5: Das Gerät Anschließen
Das Gerät anschließen DMX OUT: schließen Sie hier die Geräte an, die DMX-Signale empfangen sollen. DMX IN: schließen Sie hier die Geräte an, die DMX-Signale aussenden. 1= Masse Folgende Pinbelegung findet Anwendung: 2= Data – 3= Data + Pin 1: Masse/Abschirmung Pin 2: Data –... - Seite 6 LINK-OUT“ anschließen, müssen Sie den Schalter unter dem Ausgang drücken, um diesen Ausgang abzuschließen. Erst nachdem Sie sämtliche Verbindungen vorgenommen haben, schließen Sie das Gerät an eine ordnungsgemäß verdrahtete und geerdete Steckdose an, die die in dieser Anleitung genannte Netz- spannung liefert. STAIRVILLE • DMX SPLITTER 4...
- Seite 7 Entsorgen Werfen Sie das Gerät am Ende seiner Nutzungsdauer keinesfalls in den normalen Hausmüll. Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EC. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbe- trieb oder über Ihre kommunale Entsorgungseinrichtung. Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung.
- Seite 8 © 2011 • Musikhaus Thomann e. K. • Treppendorf 30 • 96138 Burgebrach • Germany • www.thomann.de...
