Inhaltszusammenfassung für Daxten RackAccess 8i

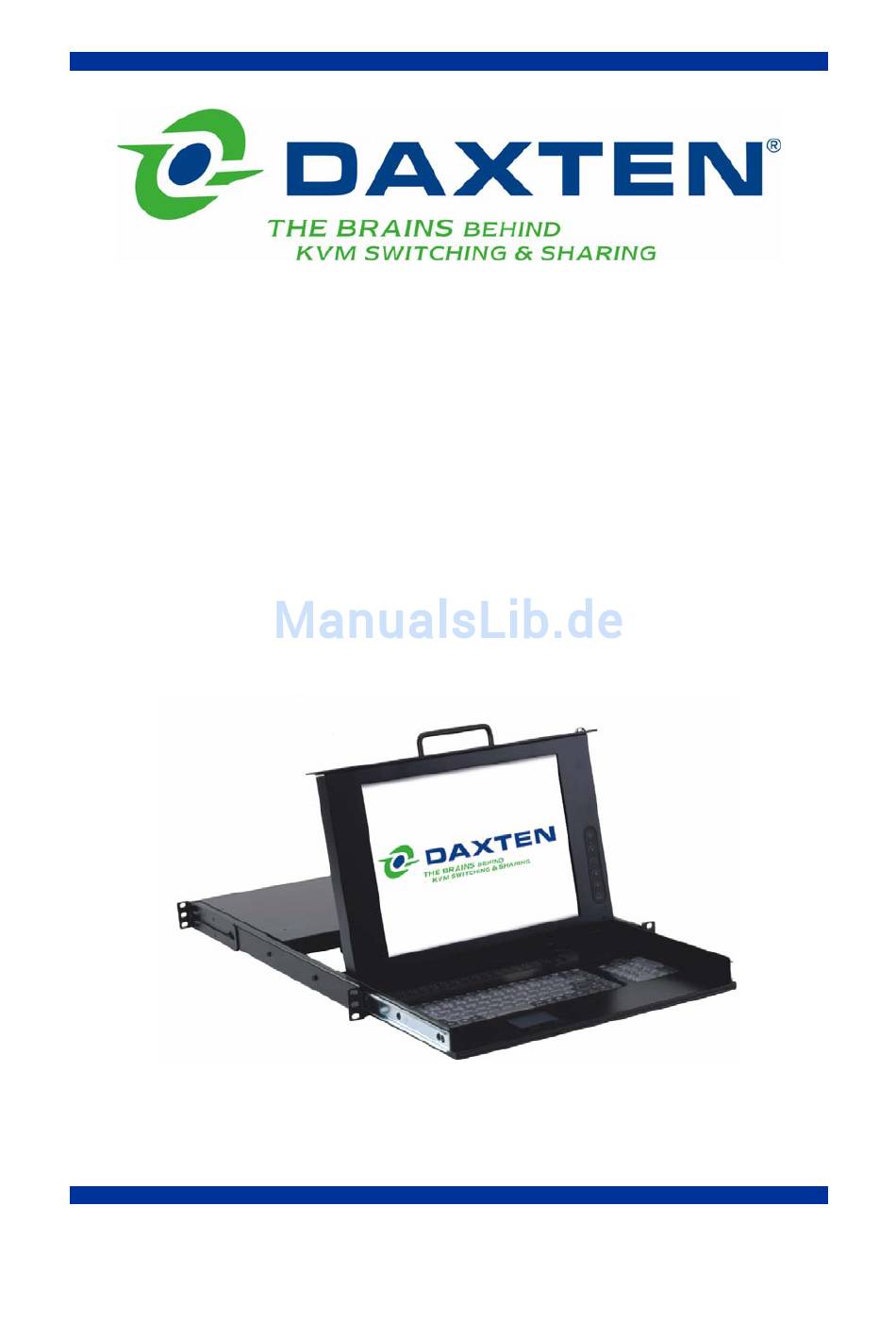

- Seite 1 RackAccess 8i RackAccess 16i Benutzerhandbuch...
-
Seite 2: Spezifikationen
Spezifikationen Artikel-Nummern 3115-108M-xx RackAccess 8i 15” TFT Display & integierter SCOUTutp 8 Port KVM Switch 3115-116M-xx RackAccess 16i 15” TFT Display & integrierter SCOUTutp 16 Port KVM Switch 3115-116MIP-xx RackAccess 16ip 15” TFT Display & integrierter SCOUTip 16 Port KVM Switch & IP Zugriff... - Seite 3 Farbanzeige: 30.4 x 22.8 cm 33.7 x 27.0 cm 37.6 x 30.10 cm 12 x 9” 13.7 x 10.64” 14.8 x 11.8” Scanfrequenzen: 31.47K to 68KHz 31.47K to 68KHz 31.47K to 68KHz Scanfrequenzen: 60Hz to 85Hz 60Hz to 75Hz 60Hz to 75Hz Blickwinkel: 160°...
- Seite 4 © Copyright 2000 - 2006. Alle Rechte vorbehalten. Daxten, das Daxten-Logo, RackAccess und The Brains Behind KVM Switching and Sharing sind eingetragene Warenzeichen von Daxten Industries. Alle anderen Warenzeichen sind Eigentum ihrer jeweiligen Besitzer.
-
Seite 5: Hohe Monitorqualität
RackAccess 8i & RackAccess 16i Einführung Der RackAccess ist eine Tastaturkonsole mit einem 15“, 17“ oder 19“ LCD Monitor, einem 105 Tasten Standard Keyboard und einer PS/2 Maus in einer einzigen Höheneinheit. Der RackAccess ist die moderne und außerordentlich effiziente Lösung, um in Serverräumen oder Multi-Computer-Anwendungen direkt am Rack Zugang zu den administrativen Servern zu erhalten. -
Seite 6: Monitoreinstellungen
Powerschalter Mit “On” schalten Sie das Gerät ein, mit “Off” schalten Sie das Gerät aus. Wir empfehlen Ihnen erst das Gerät und dann den Monitor einzuschalten. Monitoreinstellungen Der LCD Farbbildschirm ist VGA-, SVGA- und XGA kompatibel. Da die Geräte unterschieliche Voreinstellungen haben, könnte es sein, dass sie Ihr Display justieren müssen. - Seite 7 Einstellung Farbtemperatur Bildschirmeinstellungen Auto Adjust – wendet die Automatische oder manuelle automatischen Einstellung der sRGB Werte Einstellungen an Benutzermodus: Ändern der Ändert die sichtbare RGB Werte Bildschirmgröße Justiert die Phase, die das Ausführen des Weißabgleichs Bildschirmflimmern verursacht Ändern der Verstärkung für die Bewegt den Bildschirm nach Rottemperatur links oder rechts...
-
Seite 8: Auto-Adjustment - Automatische Einstellungen
Notes: Wenn der Monitor eingeschaltet ist und kein Videosignal empfängt, erscheint diese Nachricht Wenn der Frequenzbereich außerhalb der Out of Range Monitorspezifikationen liegt, (über 85Hz), erscheint diese Nachricht Auto-Adjustment – Automatische Einstellungen Um eine optimale Videoqualität zu erhalten, empfehlen wir die automatischen Einstellungen zu ▬... -
Seite 9: Benutzung Des Scoututp
Benutzung des SCOUTutp Hinweis: Bevor Sie den Computer einschalten, konfigurieren Sie bitte im OSD Menü den Emulationstyp der Computer, die nicht PS/2 sind. Der SCOUTutp verfügt über drei Möglichkeiten von einem Computer zum anderen umzuschalten. Sie können entweder den Auswahlknopf an der Gerätefrontseite benutzen, die Tastaturbefehle oder das komfortable OSD (On-Screen-Display). -
Seite 10: General Settings / Allgemeine Einstellungen
General Settings General Settings / Allgemeine Einstellungen Security Wählen Sie General aus und drücken ENTER , das General Settings Fenster Hotkey erscheint. In diesem Menü können Sie folgende Einstellungen vornehmen: Autoskip Serial port Security / Sicherheit Keyboard language Das OSD verfügt über einen Passwortschutz auf drei Sicherheitsebenen. Jede Switch name Sicherheitsebene hat unterschiedliche Zugangsrechte: 1 x Administrator (Status A) - Seite 11 Default / Werkseinstellung Um zur Werkseinstellung zurück zu kehren drücken Sie F7. Alle Änderungen werden gelöscht. Ports PORTS SETTINGS In dem Menü Settings wählen Sie den gewünschten Name HKEY Port und drücken Sie ENTER. Das Port Settings COMPUTER Fenster erscheint. COMPUTER SWITCH C L F 1 1...
-
Seite 12: Users / Benutzer
Die Eingabe von 9 9 9 in der LBL Spalte zeigt das Label permanent. Bei der Eingabe 0 0 0 – erscheint das Label gar nicht. Die Eingabe von 9 9 9 in der T/O Spalte deaktiviert die Timeoutfunktion. Bei Eingabe von 0 0 0 – startet die Timeoutfunktion sofort . -
Seite 13: Benutzung Der Kontroll-Software
Drücken Sie zweimal CTRL um das OSD zu öffnen. Drücken Sie F4. Auf dem Bildschirm erscheint jeder Computer nacheinander mit dem SCAN Fenster in der linken Ecke. Drücken Sie F4 um das Scannen zu deaktivieren. Tuning – F5 (Anpassung der Bildqualität) Sie können die Bildschirmdarstellung von jedem angeschlossenen Computer einstellen. - Seite 14 Mit einem Doppelklick auf das Symbol wird die Software gestartet. Oder steuern Sie diese über Start / Programme / SCOUTutp Control / SCOUTutp Control an. Bedienung der Software von der CD: Wählen Sie Run SCOUTutp switch Control Software von der CD. Wenn das Sicherheitsfeature aktiviert ist, benötigt die Software ein Passwort.
-
Seite 15: Password Protection / Passwortschutz
Write Configuration Mit der Kontrollsoftware können Sie alle Änderungen der OSD Einstellungen vornehmen. Sie können diese Konfigurationen im Filemenü in einem Ordner speichern um sie künftig aus dem Ordner auszuwählen und durch Save oder Save AS zu verwenden. Hinweis! Die mit der Software gespeicherten Konfigurationen haben keinen Einfluss auf das aktuelle OSD . -
Seite 16: Einstellungen An Einem Computer
Settings / Einstellungen Wählen Sie Settings aus dem Editmenü. Das Fenster Computers’ Properties erscheint. Hier können Sie folgende Einstellungen konfigurieren: Scan times, Timeout, Confirmation label display time, Keyboard type/mode, User access, Password mode, Autoskip mode, and Switch/System hot key. Diese Eigenschaften sind alle im Kapitel OSD des Handbuches erklärt. -
Seite 17: Prüfen Der Firm- Und Hardwareversion
Starten und Konfigurieren des Button or Box Function SCOUTutp Update Wählt alle Adapter aus Select Deaktivieren der Auswahl Starten Sie die Updatesoftware. Unselect Das Updatemenü erscheint. Startet Firmwaredownload Start Wählen Sie aus dem Menü Options den Com Port. Zeigt die Version der Firmware an Drücken Sie OK. -
Seite 18: Reset (Rücksetzen) Eins Switches Oder Adapters
Firmwareupdates generieren einen Logfile pro Session, der chronologisch in der Aktionsliste aufgeführt wird. Sie können diese Logfiles mit jedem ASCII Texteditor lesen. Die Logfiles liegen im Windowsverzeichnis. Reset Wenn sich die Software oder ein Adapter “aufhängt” oder die Maus nicht mehr arbeitet, erfolgt das Reset über die serielle Schnittstelle. -
Seite 19: Usb / Mac Einstellungen
USB / Mac Einstellungen Für die speziellen Einstellungen tun Sie bitte folgendes: Installieren Sie den USB Adapter Schliessen Sie eine PS/2 Tastatur an den Manager oder den Switch Öffnen Sie ein Textedit Programm (z.B.Notepad oder SimpleText) Halten Sie die Esc Taste, drücken Sie die S Taste, und lassen Sie die Esc Taste los Der USB-zu-PS/2 Umwandlungschip Version und Settings erscheint: “v2.1[wp]”... -
Seite 20: Service Information
Service Information Technischer Kundendienst Sollten Sie die Ursache eines Problems nicht selber finden können, wenden Sie sich bitte an Daxten und fragen Sie nach dem Technischen Kundendienst. Wenn möglich sollten Sie von einem Apparat in der Nähe des Gerätes anrufen, da wir u. U. das Problem direkt am Telefon lösen können. Können wir Ihr Problem nicht sofort lösen und stellen fest, dass das Gerät fehlerhaft ist, geben wir Ihnen eine... - Seite 21 Ireland United Kingdom Bay 21 811 W. Evergreen Ave 5 Manhattan Business Park Free Zone West Suite 302A Westgate Shannon, Co. Clare Chicago, IL 60622 London W5 1UP info.ie@daxten.com info.us@daxten.com info.uk@daxten.com www.daxten.ie www.daxten.us www.daxten.co.uk Tel: +353 (0) 61 23 4000...
