FingerTec AC100C Installationsanleitung

Installationsanleitung
AC100C
Color Multimedia System für
Zeiterfassung
© 2015 Timetec Computing Sdn Bhd. Alle Rechte vorbehalten • 022015

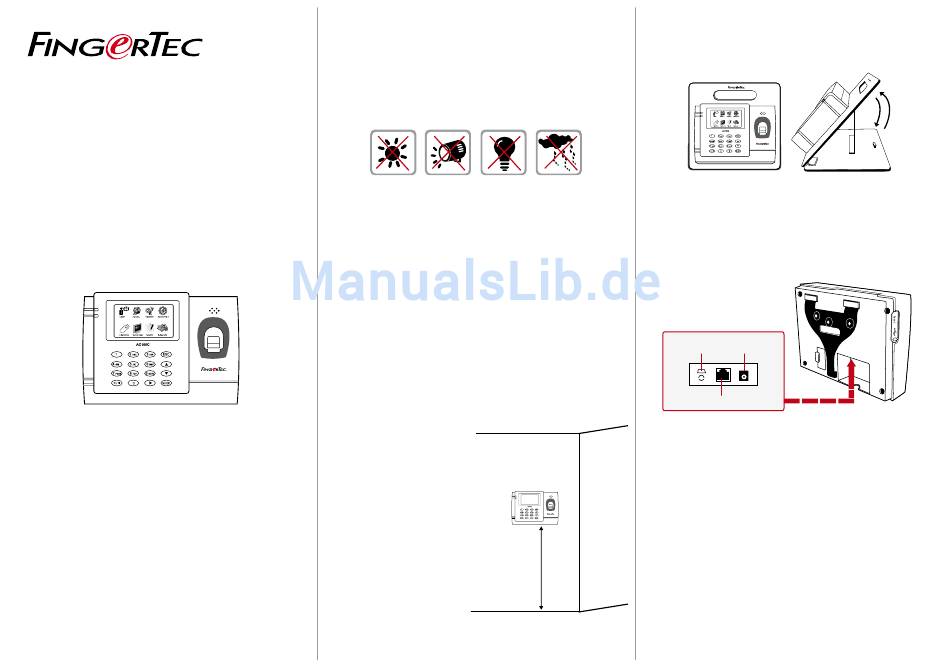

Schritt 1
Legen Sie den Ort und die Position für die
Installation fest.
•
Vermeiden Sie Orte in denen das Terminal starken Lichteinflüs-
sen ausgesetzt ist. (z.B.: direktes Sonnenlicht, Scheinwerferlicht,
fluoreszidierendes Licht, etc.)
•
Vermeiden Sie Orte mit hoher Feuchtigkeit oder hoher Luft-
feuchtigkeit.
•
Die empfohlene Höhe um das Terminal anzubringen beträgt 1,2
Meter vom Boden.
Schritt 2
Montage der Terminals
Um die Registrierung und Verifizierung zu vereinfachen, wird emp-
fohlen das Terminal an der Wand zu befestigen. Sollte es nicht
möglich sein das Terminal an einer Wand zu befestigen, können
Sie das FlexiKit verwenden und somit das Terminal bequem in Ihre
Arbeitsfläche integrieren. Jedoch sind die Abmessungen begrenzt
und nicht jedes Terminal passt auf ein FlexiKit.
A. BEFESTIGUNG AN
DER WAND
• Nachdem Sie die Höhe für
das Terminal festgelegt und
Markierungen an der Wand
gemacht haben, bohren Sie
die Schrauben in die Wand
um die Rückplatte sicher zu
befestigen.
• Befestigen Sie das Termi-
nal an der Rückplatte und
ziehen Sie die Schrauben
4 Fuß / 1.2 meter
fest. Für Abmessungen und
(empfohlen)
Maßangaben sehen Sie im
Anhang I nach.
B. FLEXI-KIT
FingerTec bietet FlexiKit für all seine Zeiterfassungsmodelle an. Für
mehr Bequemlichkeit, befestigen Sie das Terminal einfach auf dem
FlexiKit.
Schritt 3
Verkabelung für Stromversorgung
USB-Anschluss
Netzanschluss
......
........
TCP/IP-Anschluss
Bitte benutzen Sie den bereitgestellten Stromadapter oder alter-
nativ einen Gleichstromadapter mit den Spezifikationen 5VDC 2A.
Stecken Sie ein Ende des Stromadapters in das Terminal und das
andere Ende in die Steckdose. Überschreiten Sie nicht die empfoh-
lene Stromspannung oder Stromstärke um Schäden am Gerät zu
vermeiden.
Schritt 4
Einrichten der Datenübertragung
(Überspringen Sie diesen Schritt wenn Sie einen USB-Speicherstick verwenden)
TCP/IP LAN-Verbindung
Für TCP/IP Übertragung, stecken Sie den speziellen RJ45 Stecker
in den TCP/IP (LAN)-Anschluss des Terminals. Verbinden Sie das
andere Ende (normaler RJ45 Stecker) mit einem lokalen Netzwerk
oder einem Computer. Konfigurieren Sie die ID des Terminals, die
IP- Adresse, die Subnetzmaske und den Netzübergang in das Termi-
nal. (Für Details sehen Sie in der Bedienungsanleitung des Gerätes
nach)
