Transmedia-Germany CS 23-4 L Schnellinstallationsanleitung

CS 23-4 L
1×4 HDMI 4K2K Verteiler
Schnellinstallationsanleitung
SYStEM anfOrDErungEn:
● HDMI Quellgeräte wie DVD / Blu-ray mit HDMI-Kabel oder
DVI-auf-HDMI-Kabel.
● HDMI Displays (Fernseher oder Monitore) mit HDMI-Kabel.

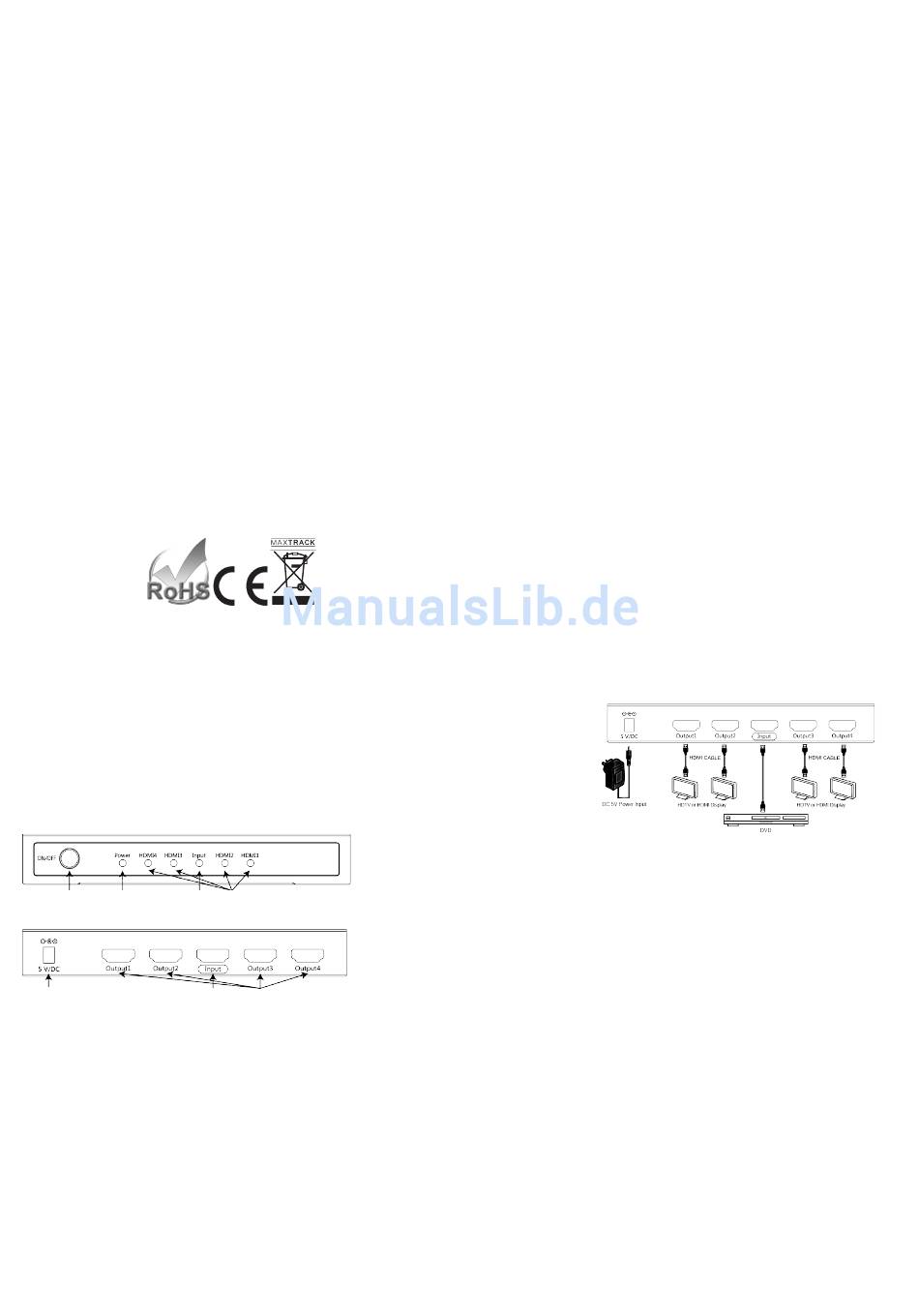

Die Bedienoberfläche :
FRONTPLATTE
Netzschalter Power LED-Eingang
RüCKPLATTE
HDMI-Eingang
NETzSCHALTER: Der Netzschalter schaltet das Gerät ein und aus.
Die LED leuchtet auf, um anzuzeigen, dass der Verteiler eingeschaltet
ist.
POWER LED: Die Power-LED leuchtet auf, wenn das Gerät mit Strom
versorgt wird.
LED-EINGANG: Die LED leuchtet auf, wenn das Gerät mit einer
HDMI-Quelle verbunden ist.
AUSGANGS-LED: Die LEDs leuchten auf, wenn die
HDMI-Ausgänge mit dem Bildschirm verbunden sind.
HDMI-Eingang: Verbindet den Eingangs-Anschluss an den HDMI oder
DVI-Ausgang Ihres Quellgerätes wie DVD-Player oder Set-Top-Box.
HDMI-Ausgang: Verbindet gleichzeitig jeden Ausgangs-Anschluss mit
den HDMI-Displays.
5V/DC : Schließen Sie die Stromversorgung an den Verteiler an und
stecken Sie den Adapter in eine Netzsteckdose.
-1-
Ausgangs-LED
HDMI-Ausgang
-3-
Einführung:
Dieser Hochleistungs-HDMI-Verteiler hat 1 HDMI Eingang und
4 HDMI Ausgänge und unterstützt 4K2K, Full 3D, 12 Bit Deep
Color und High Definition Lossless Audio. Der CS 23-4 L mit
3 Gbps Bandbreite und zusätzlichen Features der neuesten
HDMI-Standards ist ein herausragender HDMI-Verteiler.
EinSatzgEbiEtE:
● Gleichzeitige Anzeige einer HDMI-Quelle
auf 4 TV / Projektoren
● Showroom-Anzeige
● Universität Hörsaal-Anzeige
● Einzelhandel Verkaufsdisplay
EigEnSChaftEn:
● Integrierte HDCP Entschlüsselung / Verschlüsselung,
die mit der HDCP Rev 1.3 Spezifikation kompatibel ist.
● großer Frequenzbereich: 25MHz - 340MHz
● unterstützt HDTV Auflösung bis zu 4K2K
● unterstützt 1080p@60Hz, Deep Color 12 Bit
● unterstützt LPCM 7.1CH und DTS-HD Master Audio
● unterstützt Full 3D
inhaLt:
● 1 Set 1×4 HDMI 4K2K Verteiler
● 1×5 V/2A DC Netzadapter
● Anleitung
anSChLuSSpLan:
bEtriEb:
1. Verbinden Sie das HDMI-Kabel von der HD-Quelle mit dem
Eingang-Anschluss vom Verteiler.
2. Verbinden Sie die HDMI-Kabel von den Displays (Monitor
oder Projektor) an den Ausgängen des Verteilers.
3. Stecken Sie das 5VDC Stromkabel in den Verteiler.
4. Schalten Sie das Gerät an, dann wird das Signal zu jedem
Display verteilt.
SpEzifikatiOn:
Videobandbreite:
Eingang-Anschluss:
Ausgang-Anschluss:
Ausgang-Auflösung:
Gehäuse Material:
Betriebstemperatur:
Lagertemperatur:
relative Luftfeuchtigkeit:
Hinweis: Wenn ein 3D-Signal mit einer höheren Bandbreite als
225 MHz oder einem 4K2K Auflösung angezeigt wird, ist ein
High-Speed-HDMI-Kabel erforderlich.
-2-
340 MHz / 10.2 Gbps
1×HDMI
4×HDMI
480i~1080p@50/60,
1080p@24/50/60,
VGA~UXGA, 4K 2K@30Hz
Metall
0 °C~40 °C/32 °F~104 °F
−20 °C~60 °C/−4 °F~140 °F
20~90% RH (nicht-kondensierend)
-4-
