Homefibre OMS 105-150 Bedienungsanleitung

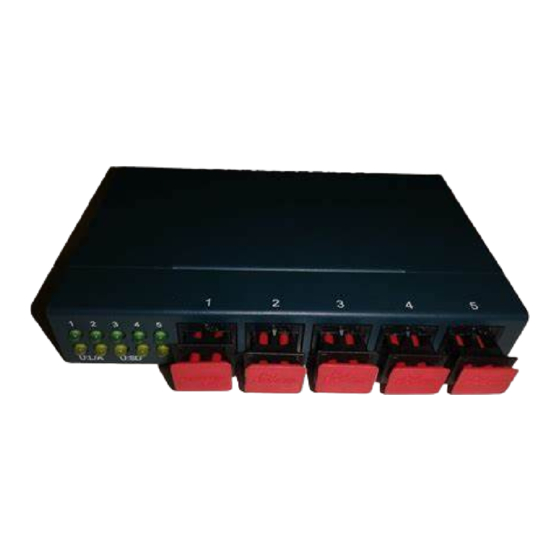

POF Fast Ethernet Media Switch
OMS 105-150
Bedienungsanleitung / User's Manual
Beschreibung
Der OMS105-150 ist ein Ethernet Switch mit fünf OPTOLOCK™
Kunststofflichtwellenleiter (POF) Anschlüssen. Er arbeitet normalerweise als
Layer 2 Switch mit 50m Datenübertragungslänge mittels POF für ein optisches
Heimnetzwerk. Die IEEE802.3 und IEEE802.3u Standards werden erfüllt. Die
Datenübertragung erfolgt über switching und store-and-foreward
Technologie, basierend auf einem IK MAC adress table. Die switching
Funktionen werden automatisch aufgerufen wenn die Quell- und Zieladressen
klar festgelegt sind. Der OMS105-150 hat 1.5 mm OPTOLOCK™ Anschlüsse und
ist RoHS konform.

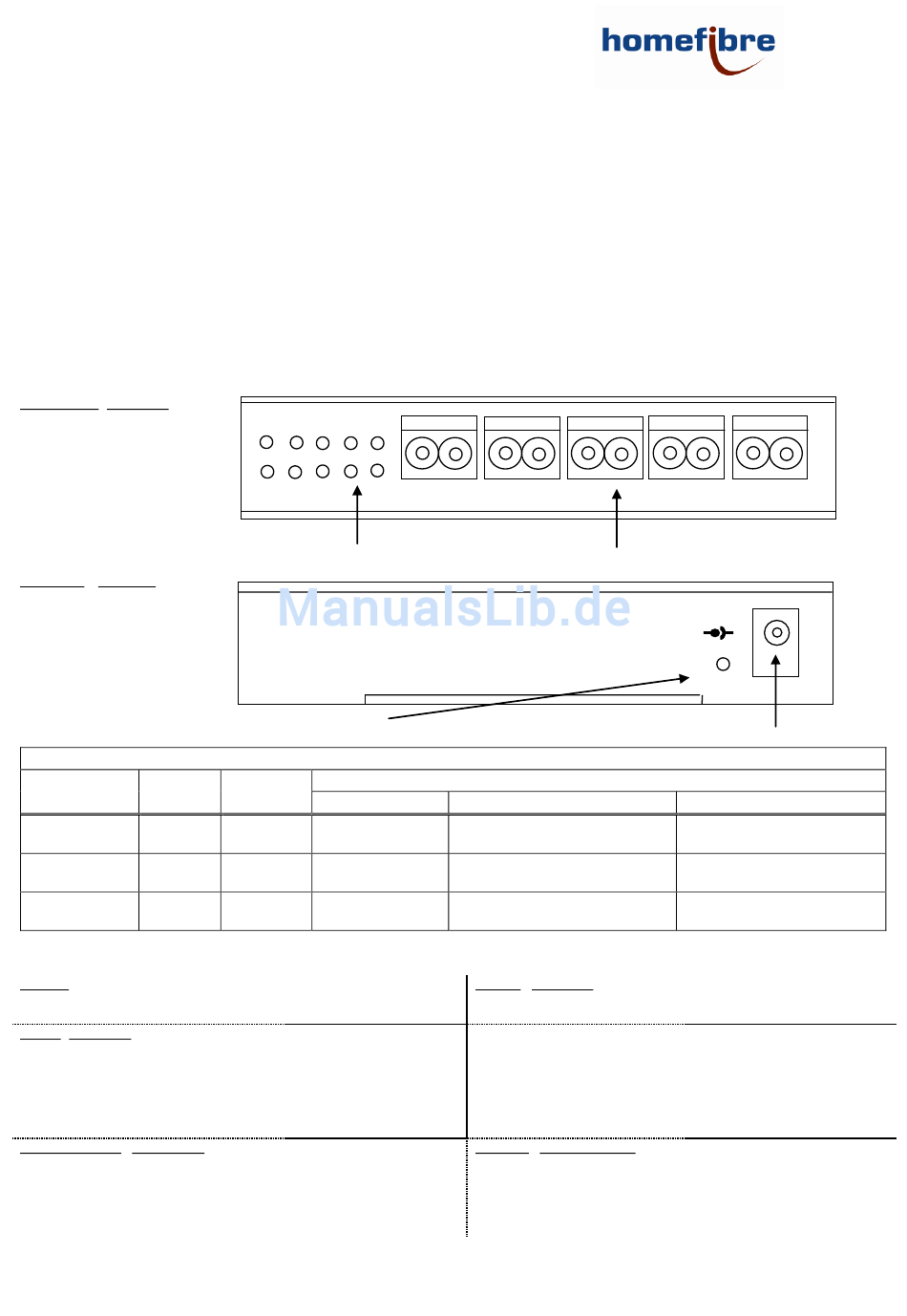

Außenansicht / Product Exterior
Vorderansicht / Front Panel
/
Rückansicht Rear Panel
Beschriftung / Farbe /
Label Color
PWR rot / red
Lnk/Act grün / green
SD gelb / amber
Spezifikationen / Specifications
Standard
Standard
Optisch / Fibre Optic
Quelle / Source
Wellenlänge / Wavelength
Anschluss / Connector
Empfindlichkeit / Sensitivitiy
Max. Distanz / max. Distance
Energieversorgung / Power Supply
Ausgangsspannung / Output Voltage
Ausgangsstrom / Output Current
Polarität / Polarity
Anschlussgröße / Connector Size
4
1 2 3 5
U:L/A L:SD
LED Anzeigen/LED Indicators
Power LED
LED Anzeigen / LED Displays
Anzahl /
Quantity
EIN / ON
1 PWR EIN/ON
5 Link
Signal vorhanden /
5
detected
IEEE 802.3, 802.3u
RCLED
650 nm
1.5 mm OptoLock™ 5x
-22 dBm typ
50 m on POF
5V DC
550 mA max
Inner pin pos.
ID=1.35mm OD=3.5mm
Pin min. = 10mm
Description
The OMS105-150 is a Ethernet switch with quintuple OPTOLOCK™ plastic fibre
(POF) ports. It performs normally as a layer 2 switch with 50 m communication
distance on POF for an optical fibre home application. This device complies
with IEEE802.3 and IEEE802.3u standards. The data transmission is realized by
switching and store-and-forward technologies, based on IK MAC address table.
Switching functions will be automatically invoked when source and destination
addresses are clearly specified. OMS105-150 is with 1.5 mm OPTOLOCK™
connector and is a RoHS compliant product.
OPTOLOCK™ Anschlüsse/OPTOLOCK™ Connectors
AC/DC Adapter Anschluss / AC/DC adaptor connector
Anzeigen Funktion / Indication Function
AUS / OFF
AUS / OFF
getrennt / disconnect
nicht vorhanden / no detect
Zubehör / Accessories
Netzgerät / Power Adapter
Abmessungen / Dimensions
Gewicht / Weight
Betriebstemperatur / Operating
Temperature
Lagertemp. / Storage Temp.
Zulassung / Agency Approvals
Abstrahlung / Electromagnetic
Emission
5V DC IN
-
+
PWR
Blinken / Blink
NA
aktiv / active
NA
100V AC, 50-60 Hz auf/to
5V DC 2A
(W) 120 x (H) 20 x (D) 80 mm
250 g (0.55 lbs)
0° ~ 50°C (media switch)
0° ~ 45°C (AC/DC Adapter)
-10° ~ +70°C (14° ~ 158° F)
FCC Part 15, Class A
EN 55022, Class A
