Dörr SnapShot EXTRA 5.0 MP
Dörr SnapShot EXTRA Black 5.0 MP
Erste Inbetriebnahme
1. Die Kamera mittels der seitlichen Spannverschlüsse öffnen.
2. Kontrollieren, ob die Kamera auf OFF steht, also ausgeschaltet ist
3. Bei allen Aktionen, wie Batterien einlegen, SD Karte wechseln, einstecken der Bedieneinheit,
MUSS die Kamera ausgeschaltet sein!! Es können sonst Schäden auftreten!
4. 12 Batterien AA/1,5V wie auf den Polen angezeigt einlegen.
5. SD‐Karte mit der beschrifteten Seite nach oben in den Kartenschlitz einstecken. Darauf achten, dass
die Karte entriegelt ist.
6. Die Kamera am Ein‐/Ausschalter auf die mittlere Position SETUP einschalten. Das Display zeigt jetzt
ein Echtzeitbild und die Grundeinstellungen. (Bsp.)
‐
Kamerasymbol
‐
5M
Kurzanleitung für die
Ansicht der Kamera
Die Kamera ist auf Einzelbildaufnahme gestellt
Auflösung 5 Megapixel
Seite 1 (7)
(Art.Nr. 204400 – UV562)
(Art.Nr. 204401 – UV565)
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Dorr SnapShot EXTRA 5.0 MP
Inhaltszusammenfassung für Dorr SnapShot EXTRA 5.0 MP

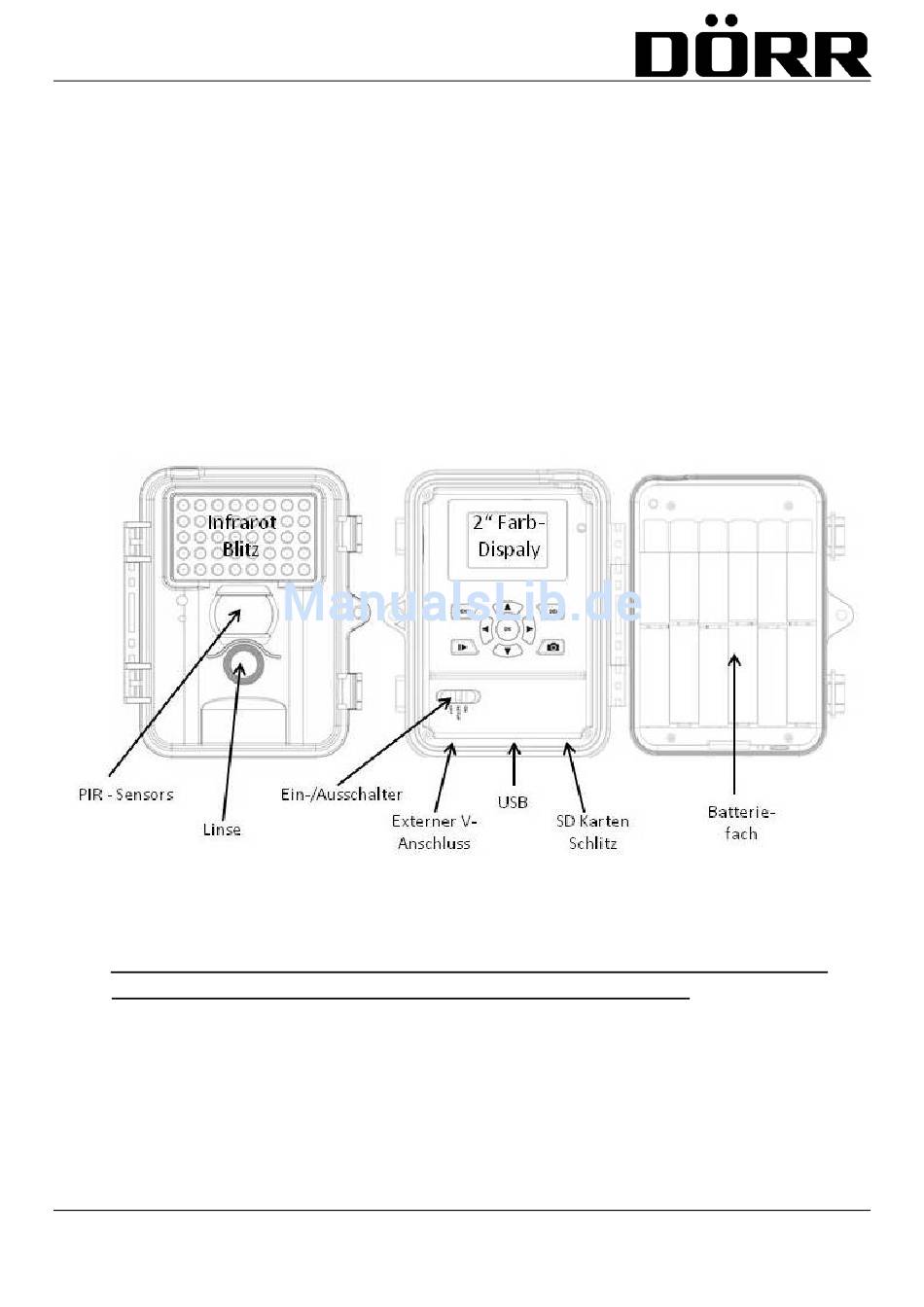

- Seite 1 Kurzanleitung für die Dörr SnapShot EXTRA 5.0 MP (Art.Nr. 204400 – UV562) Dörr SnapShot EXTRA Black 5.0 MP (Art.Nr. 204401 – UV565) Ansicht der Kamera Erste Inbetriebnahme 1. Die Kamera mittels der seitlichen Spannverschlüsse öffnen. 2. Kontrollieren, ob die Kamera auf OFF steht, also ausgeschaltet ist 3. Bei allen Aktionen, wie Batterien einlegen, SD Karte wechseln, einstecken der Bedieneinheit, MUSS die Kamera ausgeschaltet sein!! Es können sonst Schäden auftreten! 4. 12 Batterien AA/1,5V wie auf den Polen angezeigt einlegen. 5. SD‐Karte mit der beschrifteten Seite nach oben in den Kartenschlitz einstecken. Darauf achten, dass die Karte entriegelt ist. 6. Die Kamera am Ein‐/Ausschalter auf die mittlere Position SETUP einschalten. Das Display zeigt jetzt ein Echtzeitbild und die Grundeinstellungen. (Bsp.) ‐ Kamerasymbol ...
-
Seite 2: Kameraeinstellungen (Register Cam)
‐ Batteriesymbol Zustand der Batterie ‐ (00034/00965) Anzahl Bilder auf Karte/Freie Kapazität Einstellungen vornehmen ‐ Um die Einstellungen vorzunehmen, wird der Ein/Ausschalter auf die Stellung SETUP gebracht und auf dem Tastenfeld die MENU Taste gedrückt. Es erscheint eine Liste mit den verschiedenen Menüpunkten. Es erscheint dieser Bildschirm: 1. D urch Drücken der Pfeiltasten ◄ und ► wird zwischen den Registern gewechselt (CAM,PIR,SYS) 2. Durch Drücken der Pfeiltasten ▼ und ▲ wird der Menupunkt ausgewählt. Der entsprechende Menüpunkt wird weiß unterlegt. 3. Durch Drücken der Pfeiltasten ◄ und ► wird der Menüpunkt bearbeitet. 4. Mit OK wird immer gespeichert und mit der Taste MENU geht es zum Ausgangbild zurück, ohne dass gespeichert wird. Beim Speichern wird die Funktion, die weiß unterlegt ist, gewählt. Die Unterlegung wird jetzt gelb. Kameraeinstellungen (Register CAM) Camera Mode Kamera(voreingestellt) oder Video ‐ Es kann hier gewählt werden, ob die Kamera einzelne Bilder oder eine Videosequenz aufnehmen soll 1. Entweder die Einstellung so lassen, oder durch Drücken der Pfeiltasten ◄ und ► VIDEO bzw. Photo auswählen und mit OK bestätigen. Bildauflösung ‐ Es gibt 2 verschiedene Bildauflösungen. 3 Megapixel oder 5 Megapixel. 1. Mit der PFEILTASTE nach rechts die gewünschte Bildgröße auswählen und mit OK bestätigen. Bildanzahl ‐ Es können 1 bis 3 Bilder pro Bewegung gemacht werden. 1. -
Seite 3: Bewegungsmelder Einstellungen (Register Pir)
Bewegungsmelder Einstellungen (Register PIR) PIR LEVEL (Empfindlichkeit des Bewegungssensors) – Hier wird die Empfindlichkeit des Bewegungssensors eingestellt oder der Bewegungssensor ganz ausgeschaltet. 1. Mit der PFEILTASTE nach rechts „high“ , „normal“ oder „low“ auswählen und mit OK bestätigen. Der Bewegungsmelder kann auch ausgeschaltet werden, dann wird die Auswahl off getroffen. PIR INTERVAL (Pausen des Bewegungsmelder) ‐ Hier kann die Zeitdauer eingestellt werden, nach welcher der Bewegungsmelder nach einer Aufnahme nicht aktiv sein soll. Dies geht von 0 sec. bis zu 60 min. 1. Mit der PFEILTASTE nach rechts die gewünschte Dauer auswählen und mit OK bestätigen. TIMER (Zeitfenster einstellen) ‐ Es gibt die Möglichkeit, dass die Kamera nur in einem festgelegten Zeitfenster Aufnahmen macht und aktiv ist. In der restlichen Zeit werden keine Aufnahmen gemacht oder Bewegungen registriert. Das gilt dann auch für die Einstellung unter Punkt „Timer Interval“. 1. Mit der PFEILTASTE nach rechts zwischen „off“ oder „on“ auswählen. Bei off mit OK bestätigen. Bei on und mit OK bestätigen erscheinen zur Eingabe zwei Felder für die Start‐ und Stoppzeit. 2. Mit den PFEILTASTEN oben und unten kann die Zeit im jeweiligen Feld eingestellt werden. 3. Mit der PFEILTASTE rechts zwischen den Feldern wechseln. 4. Wenn alles eingestellt ist, mit OK bestätigen. Die Kamera arbeitet jetzt nur noch in dem angegebenen Zeitfenster. TIMER INTERVAL (Intervalleinstellung für Serienbildaufnahmen) ‐ Hier kann das Intervall eingestellt werden, in welchem die Kamera unabhängig vom Bewegungsmelder Bilder machen soll. Dies geht von 5 sec. bis zu 8 Std. Ist die Einstellung auf „OFF“, ist diese Funktion deaktiviert und die Kamera macht nur bei Bewegung Aufnahmen. Sobald hier eine Zeitdauer eingestellt wird, schaltet die Kamera automatisch die Serienbild Funktion ein. Das eignet sich z.B. zur Überwachung einer Fläche in einem gewissen Zeitabschnitt. Mit der PFEILTASTE nach rechts die gewünschte Zeitdauer auswählen und mit OK bestätigen. Systemeinstellungen (Register SYS) Datum und Uhrzeit ‐ Das Datum ist im deutschen Format, also TT.MM.JJJJ, und die Uhr im 24 Std‐ Format einzustellen. 1. Mit OK auf ENTER kommt man in den Einstellmodes. 2. Mit den Pfeiltasten oben oder unten die aktuelle Zahl einstellen, mit der PFEILTASTE rechts zur nächsten Zahl. ... - Seite 4 Wenn alles eingestellt ist, mit OK bestätigen. TIME STAMP Zeitangabe auf dem Bild – Hier wird eingestellt, ob auf den Bildern die Angabe mit Datum und Uhrzeit gemacht werden soll. 1. Mit der PFEILTASTE nach rechts zwischen „on“ und „off“ auswählen und mit OK bestätigen. FLASH RANGE – Blitzreichweite einstellen – Der Blitz kann auf zwei verschiedene Reichweiten eingestellt werden. Die angegebene Reichweite variiert je nach Umgebung. 1. Mit der PFEILTASTE nach rechts zwischen „6 m“ und „12 m“ auswählen und mit OK bestätigen. PASSWORT ‐ Passwort setzen Die Kamera kann durch ein Passwort vor unbefugtem Benutzen geschützt werden. Ist die Passwortfunktion aktiviert, wird dieses unmittelbar nach dem Einschalten abgefragt. Ohne das richtige Passwort ist eine weitere Bedienung der Kamera nicht möglich. Das werksseitig eingestellte Passwort lautet 0000. Mit den Tasten ► oder ◄ "EIN" oder "AUS" auswählen. Durch Drücken von OK erscheint jetzt die werksseitige Einstellung. Die einzelnen Zahlen können mittels der Pfeiltasten verändert werden. Mit OK die neue Einstellung speichern. Beim nächsten Einschalten wird das Passwort abgefragt! Es wird empfohlen, dass Passwort sofort an einem sicheren Ort zu notieren, da bei Verlust die Kamera nicht mehr betrieben werden kann. Formatieren - Diese Funktion löscht alle Dateien von der SD Karte und formatiert die Karte neu. Deshalb vor dem Formatieren sicherstellen, dass auf der SD Karte keine Dateien sind, die noch benötigt werden! Mit OK auf Enter um ins Untermenu zu kommen Mit den Tasten ►...
-
Seite 5: Installieren Der Kamera
Fotos oder Video löschen Durch drücken der Taste können einzelne oder alle Bilder gelöscht werden. Durch wiederholtes Drücken der Taste gelangt man zum SETUP Bildschirm zurück Achtung: Einmal gelöschte Bilder können nicht mehr wiederhergestellt werden! Dateinummerierung ‐ Die Bilder und Videos werden im Ordner auf der SD Karte durchlaufend nummeriert. Sie beginnen mit IMG0001.jpg oder IMAG0001.avi. Durch die Endung, jpg für Bilder und avi für Videos kann man erkennen, ob es sich bei der Datei um ein Foto oder ein Video handelt . Firmware Upgrading Die Kamera ist mit einer automatischen Upgrade Funktion ausgestattet. Ein Upgrade ist nur nötig, wenn ein verbessertes Betriebssystem erhältlich ist. Probeaufnahme – Im SETUP Modus kann mit der Taste manuell ein Foto oder ein Video ausgelöst werden. Das Motiv wird in Echtzeit auf dem Bildschirm gezeigt. Installieren der Kamera Die Kamera wird mittels des Gurtes an einem Baum, Pfahl oder sonstigem geeigneten Objekt festgemacht. Den Gurt vorerst noch nicht fest anziehen! Bitte darauf achten, dass sich die Kamera nicht im Wind bewegen kann! Die optimale Entfernung zum Motiv solltet zwischen 3 – 10 m sein. Theoretisch sind auch größere Entfernungen möglich, aber dann ist die Zuverlässigkeit nicht mehr gegeben und der Bildausschnitt ist natürlich sehr groß. Es empfehlen sich immer ein paar Testaufnahmen. ... - Seite 6 Aufnahmebereitschaft – Um die Kamera jetzt „scharf“ zu machen, muss sie lediglich wieder eingeschaltet werden. 1. Ein‐/Ausschalter auf die ganz rechte Position „ON“ stellen ‐ Kamera schließen. 2. Nach ca. 30 sec. ist die Kamera aktiv und es werden bei Bewegung Aufnahmen gemacht. Kontrolle der Kamera – Zur Kontrolle, ob Bilder gemacht wurden, gibt es verschiedene Möglichkeiten. 1. Kamera öffnen und ausschalten ‐ nach kurzer Pause ( 1 ‐2 sec.) auf „SETUP“ schalten. 2. Auf dem Display erscheint das Startbild. In der unteren Zeile sieht man, wie viel Bilder gemacht wurden und wie viel Bilder noch auf die SD Karte passen. 3. Durch Drücken der Taste die Bilder (wie oben beschrieben) am Monitor angeschaut können werden. 4. Alternativ dazu wird in ausgeschaltetem Zustand die SD Karte ausgetauscht und bequem und deutlich zuhause am PC angeschaut. Bei der Kamerakontrolle immer auch den Batteriestatus überprüfen. Wenn die Batterien nicht mehr ausreichend voll sind, kann es bei Nachaufnahmen Ausfälle geben, da der Blitz eine etwas höhere Energieleistung braucht. Wichtige Tipps und Ergänzungen zum Betrieb der Dörr SnapShot EXTRA SD Karten Die Kamera arbeitet nur in Verbindung mit einer SD Karte. Ohne SD Karte funktioniert die Kamera nicht. Da die SD Karte also ein wichtiger Bestandteil der Kamera ist, ist eine hohe Kompatibilität Voraussetzung. Dies ist jedoch nicht bei allen SD Karten gegeben. Es gibt Karten, die mit der Dörr SnapShot nicht harmonisieren und deshalb die Funktion der Kamera einschränken oder ganz verhindern. Das erkennt man daran, dass sich die Kamera nicht einschalten lässt, nicht in den Menüstatus geht oder nur eine Art von Aufnahme, entweder nur „Camera“ oder nur „Video“, macht. Sollte die Kamera diese Probleme zeigen, hilft meistens schon der Wechsel auf eine andere SD Karte (anderes Fabrikat, andere Speicherkapazität). Generell sollte die Karte auf keinen Fall größer als 8 GB sein!! Linse klappert? An der Fotolinse ist ein Filter angebracht, der dafür sorgt, dass die Kamera auf der einen Seite farbige Tageslichtaufnahmen und auf der anderen Seite bei Nacht mit Infrarotblitz schwarz‐weiß Aufnahmen macht. Dieser Filter ist in ausgeschaltetem Zustand nicht fixiert und bewegt sich lose hin und her, ...
- Seite 7 Wetterseite, aufhängen oder durch ein kleines Dach schützen. Nach einer längeren Feuchtigkeitsperiode, z.B. auch Nebel, ist es auch gut, die Kamera einfach ein paar Tage in einen trockenen Raum zu tun. Bewegungsmelder Der Bewegungsmelder reagiert nur unter gewissen Voraussetzungen und in einem bestimmten Bereich. Generell könnte man sagen, dass der Erfassungsbereich ungefähr etwas verkleinert dem Aufnahmebereich entspricht. Die Erfassung der Objekte hängt auch stark von der aktuellen Temperatur und sonstigen Umständen, wie auch Bewuchs, reflektierende Flächen etc., ab. Bei optimalen Verhältnissen, perfekter Ausrichtung und Einstellung der höchsten Empfindlichkeit kann daher die Auslösung auf bis zu 20 m erfolgen! Normalerweise sollte man aber von einem Bereich innerhalb 10 m ausgehen. Es sind manchmal einige Versuche nötig, um eine gute Position der Kamera herauszufinden. Bei Auslöseversuchen durch Personen bitte immer bedenken, dass die Tiere wesentlich kleiner sind und deshalb den Auslösebereich oft unterlaufen. Lichtverhältnisse Wie auch beim normalen Fotografieren ist direktes Gegenlicht nicht sehr gut. Deshalb die Position der Kamera so wählen, dass entweder das Licht nicht direkt von vorne kommt oder die Kamera im Schatten ist. DÖRR GmbH Fotomarketing Messerschmittstrasse 1 89231 Neu‐Ulm Germany Seite 7 (7) ...
-
