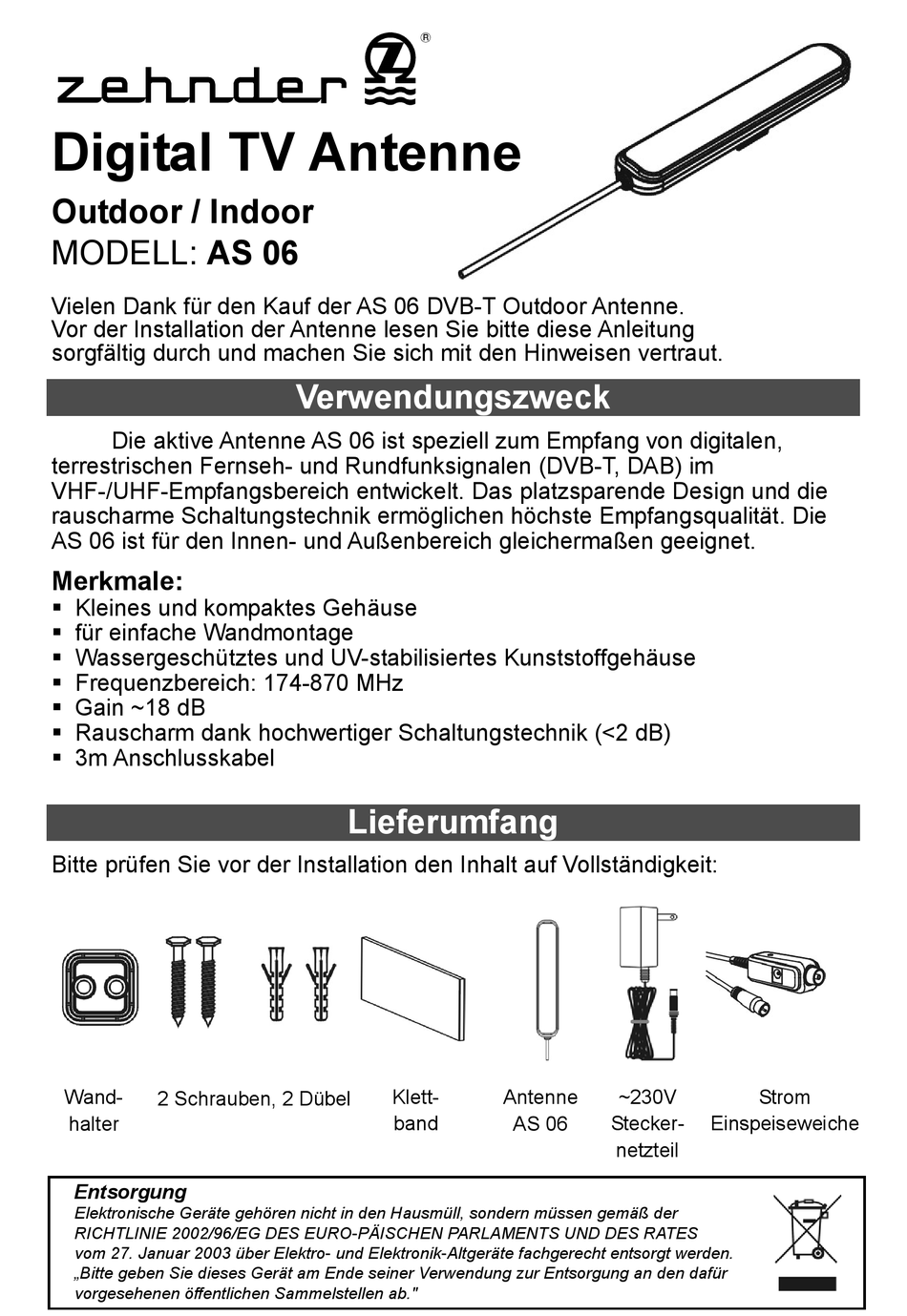

Digital TV Antenne
Outdoor / Indoor
MODELL: AS 06
Vielen Dank für den Kauf der AS 06 DVB-T Outdoor Antenne.
Vor der Installation der Antenne lesen Sie bitte diese Anleitung
sorgfältig durch und machen Sie sich mit den Hinweisen vertraut.
Die aktive Antenne AS 06 ist speziell zum Empfang von digitalen,
terrestrischen Fernseh- und Rundfunksignalen (DVB-T, DAB) im
VHF-/UHF-Empfangsbereich entwickelt. Das platzsparende Design und die
rauscharme Schaltungstechnik ermöglichen höchste Empfangsqualität. Die
AS 06 ist für den Innen- und Außenbereich gleichermaßen geeignet.
Merkmale:
 Kleines und kompaktes Gehäuse
 für einfache Wandmontage
 Wassergeschütztes und UV-stabilisiertes Kunststoffgehäuse
 Frequenzbereich: 174-870 MHz
 Gain ~18 dB
 Rauscharm dank hochwertiger Schaltungstechnik (<2 dB)
 3m Anschlusskabel
Bitte prüfen Sie vor der Installation den Inhalt auf Vollständigkeit:
Wand-
2 Schrauben, 2 Dübel
halter
Entsorgung
Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen gemäß der
RICHTLINIE 2002/96/EG DES EURO-PÄISCHEN PARLAMENTS UND DES RATES
vom 27. Januar 2003 über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt werden.
„Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür
vorgesehenen öffentlichen Sammelstellen ab."
Verwendungszweck
Lieferumfang
Klett-
band
/
Antenne
~230V
AS 06
Stecker-
netzteil
1
Strom
Einspeiseweiche
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Zehnder AS 06

  • Seite 1 Digital TV Antenne Outdoor / Indoor MODELL: AS 06 Vielen Dank für den Kauf der AS 06 DVB-T Outdoor Antenne. Vor der Installation der Antenne lesen Sie bitte diese Anleitung sorgfältig durch und machen Sie sich mit den Hinweisen vertraut.
  • Seite 2 Bitte stellen Sie sicher, dass Ihr oder eines digitalen TV-Geräts Receiver (oder TV) die DC 5V Fernspeisung über das (1) Entnehmen Sie die Antenne AS 06 und Antennenkabel unterstützt und prüfen Sie das Zubehör. schalten Sie die Funktion ein. (2) Nehmen Sie das Antennenkabel und Einige Digital TV-Geräte bieten...
  • Seite 3 Montagehinweise: Bei einer Installation an der Wand sollte zuvor die Empfangsqualität an dem Aufhängungsort überprüft werden.. Wandmontage: (1) Nach Herausfinden der gün- stigsten Wand Stelle an der Wand markieren Sie mit einem Blei- stift die 2 Positionen der zu bohrenden Schraubenlöcher zur Befestigung der Wandhalterung.
  • Seite 4: Tipps Zum Empfang

    5V DC/50mA, mit DVB-T Receiver Steckernetzteil AC ~230V/50Hz ; DC 12V/250mA Verbrauch mit Netzteil < 0.5 Watt Größe: B x H x T 28.5 x 146.5 x 15.2 mm HEINRICH ZEHNDER GMBH Telefon: 07729/881-0 Weierhalden 37/1 FAX: 07729/881-72 D-78144 Schramberg/Germany info@zehnder-sat.de...
