AUßERGEWÖHNLICHE WARTUNGSARBEITEN
Inspektion oder Austausch von internen Bauteilen umfassen
den Ausbau der Kondensatwanne.
VORSICHT
Einige
Metallkanten und die Lamellen des
Wärmeaustauschers sind scharf. Diese Teile sind daher
mit großer Sorgfalt zu reinigen.

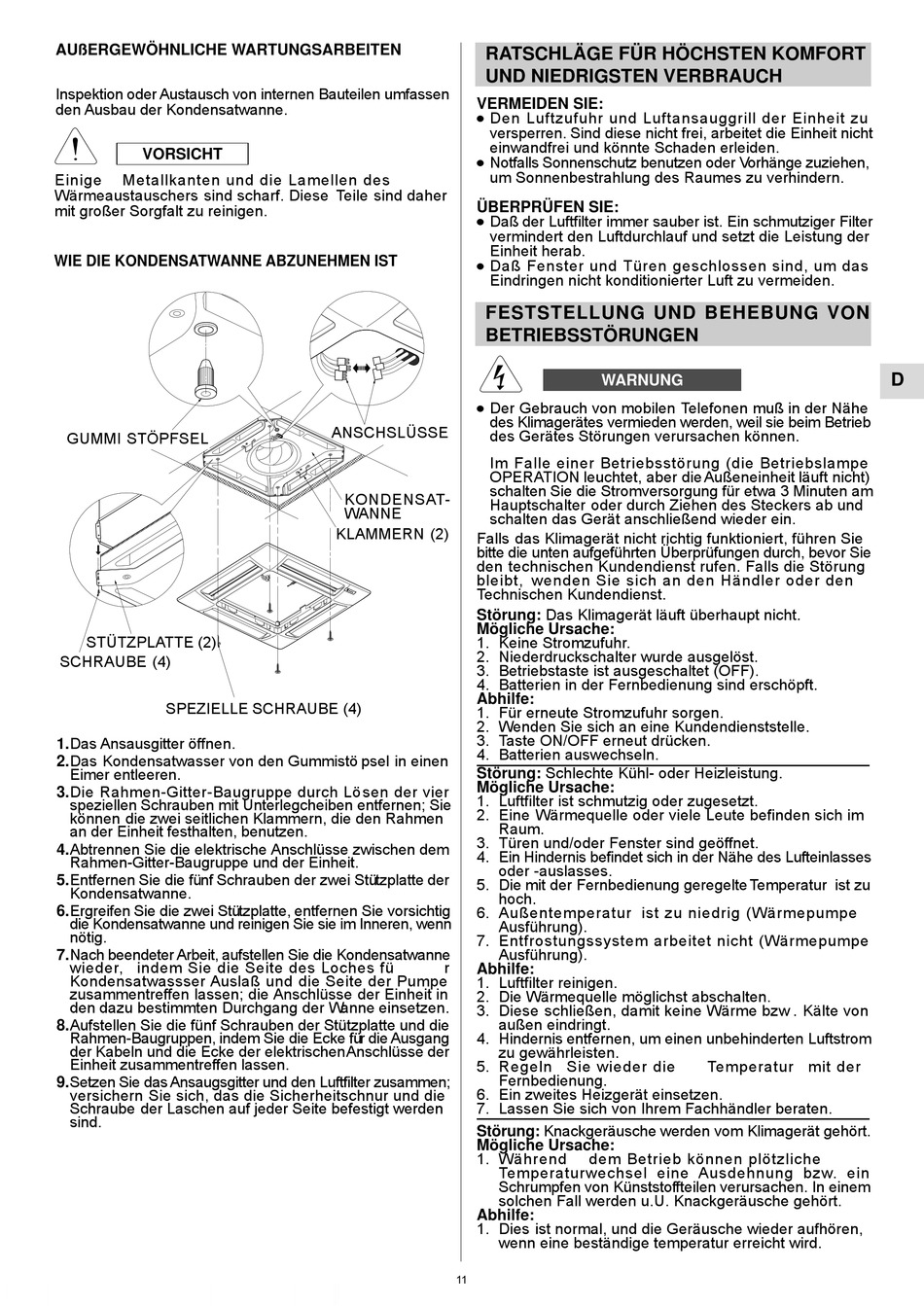

WIE DIE KONDENSATWANNE ABZUNEHMEN IST
GUMMI STÖPFSEL
STÜTZPLATTE (2)
SCHRAUBE (4)
SPEZIELLE SCHRAUBE (4)
1.Das Ansausgitter öffnen.
2.Das Kondensatwasser von den Gummistö psel in einen
Eimer entleeren.
3.Die Rahmen-Gitter-Baugruppe durch Lösen der vier
speziellen Schrauben mit Unterlegcheiben entfernen; Sie
können die zwei seitlichen Klammern, die den Rahmen
an der Einheit festhalten, benutzen.
4.Abtrennen Sie die elektrische Anschlüsse zwischen dem
Rahmen-Gitter-Baugruppe und der Einheit.
5.Entfernen Sie die fünf Schrauben der zwei Stützplatte der
Kondensatwanne.
6.Ergreifen Sie die zwei Stützplatte, entfernen Sie vorsichtig
die Kondensatwanne und reinigen Sie sie im Inneren, wenn
nötig.
7.Nach beendeter Arbeit, aufstellen Sie die Kondensatwanne
wieder, indem Sie die Seite des Loches fü
Kondensatwassser Auslaß und die Seite der Pumpe
zusammentreffen lassen; die Anschlüsse der Einheit in
den dazu bestimmten Durchgang der Wanne einsetzen.
8.Aufstellen Sie die fünf Schrauben der Stützplatte und die
Rahmen-Baugruppen, indem Sie die Ecke für die Ausgang
der Kabeln und die Ecke der elektrischen Anschlüsse der
Einheit zusammentreffen lassen.
9.Setzen Sie das Ansaugsgitter und den Luftfilter zusammen;
versichern Sie sich, das die Sicherheitschnur und die
Schraube der Laschen auf jeder Seite befestigt werden
sind.
RATSCHLÄGE FÜR HÖCHSTEN KOMFORT
UND NIEDRIGSTEN VERBRAUCH
VERMEIDEN SIE:
Den Luftzufuhr und Luftansauggrill der Einheit zu
l
versperren. Sind diese nicht frei, arbeitet die Einheit nicht
einwandfrei und könnte Schaden erleiden.
Notfalls Sonnenschutz benutzen oder Vorhänge zuziehen,
l
um Sonnenbestrahlung des Raumes zu verhindern.
ÜBERPRÜFEN SIE:
Daß der Luftfilter immer sauber ist. Ein schmutziger Filter
l
vermindert den Luftdurchlauf und setzt die Leistung der
Einheit herab.
Daß Fenster und Türen geschlossen sind, um das
l
Eindringen nicht konditionierter Luft zu vermeiden.
FESTSTELLUNG UND BEHEBUNG VON
BETRIEBSSTÖRUNGEN
Der Gebrauch von mobilen Telefonen muß in der Nähe
l
des Klimagerätes vermieden werden, weil sie beim Betrieb
ANSCHSLÜSSE
des Gerätes Störungen verursachen können.
Im Falle einer Betriebsstörung (die Betriebslampe
OPERATION leuchtet, aber die Außeneinheit läuft nicht)
schalten Sie die Stromversorgung für etwa 3 Minuten am
KONDENSAT-
Hauptschalter oder durch Ziehen des Steckers ab und
WANNE
schalten das Gerät anschließend wieder ein.
KLAMMERN (2)
Falls das Klimagerät nicht richtig funktioniert, führen Sie
bitte die unten aufgeführten Überprüfungen durch, bevor Sie
den technischen Kundendienst rufen. Falls die Störung
bleibt, wenden Sie sich an den Händler oder den
Technischen Kundendienst.
Störung: Das Klimagerät läuft überhaupt nicht.
Mögliche Ursache:
1. Keine Stromzufuhr.
2. Niederdruckschalter wurde ausgelöst.
3. Betriebstaste ist ausgeschaltet (OFF).
4. Batterien in der Fernbedienung sind erschöpft.
Abhilfe:
1. Für erneute Stromzufuhr sorgen.
2. Wenden Sie sich an eine Kundendienststelle.
3. Taste ON/OFF erneut drücken.
4. Batterien auswechseln.
Störung: Schlechte Kühl- oder Heizleistung.
Mögliche Ursache:
1. Luftfilter ist schmutzig oder zugesetzt.
2. Eine Wärmequelle oder viele Leute befinden sich im
Raum.
3. Türen und/oder Fenster sind geöffnet.
4. Ein Hindernis befindet sich in der Nähe des Lufteinlasses
oder -auslasses.
5. Die mit der Fernbedienung geregelte Temperatur ist zu
hoch.
6. Außentemperatur ist zu niedrig (Wärmepumpe
Ausführung).
7. Entfrostungssystem arbeitet nicht (Wärmepumpe
Ausführung).
r
Abhilfe:
1. Luftfilter reinigen.
2. Die Wärmequelle möglichst abschalten.
3. Diese schließen, damit keine Wärme bzw . Kälte von
außen eindringt.
4. Hindernis entfernen, um einen unbehinderten Luftstrom
zu gewährleisten.
5. Regeln Sie wieder die
Fernbedienung.
6. Ein zweites Heizgerät einsetzen.
7. Lassen Sie sich von Ihrem Fachhändler beraten.
Störung: Knackgeräusche werden vom Klimagerät gehört.
Mögliche Ursache:
1. Während
Temperaturwechsel eine Ausdehnung bzw. ein
Schrumpfen von Künststoffteilen verursachen. In einem
solchen Fall werden u.U. Knackgeräusche gehört.
Abhilfe:
1. Dies ist normal, und die Geräusche wieder aufhören,
wenn eine beständige temperatur erreicht wird.
11
WARNUNG
Temperatur mit der
dem Betrieb können plötzliche
D
