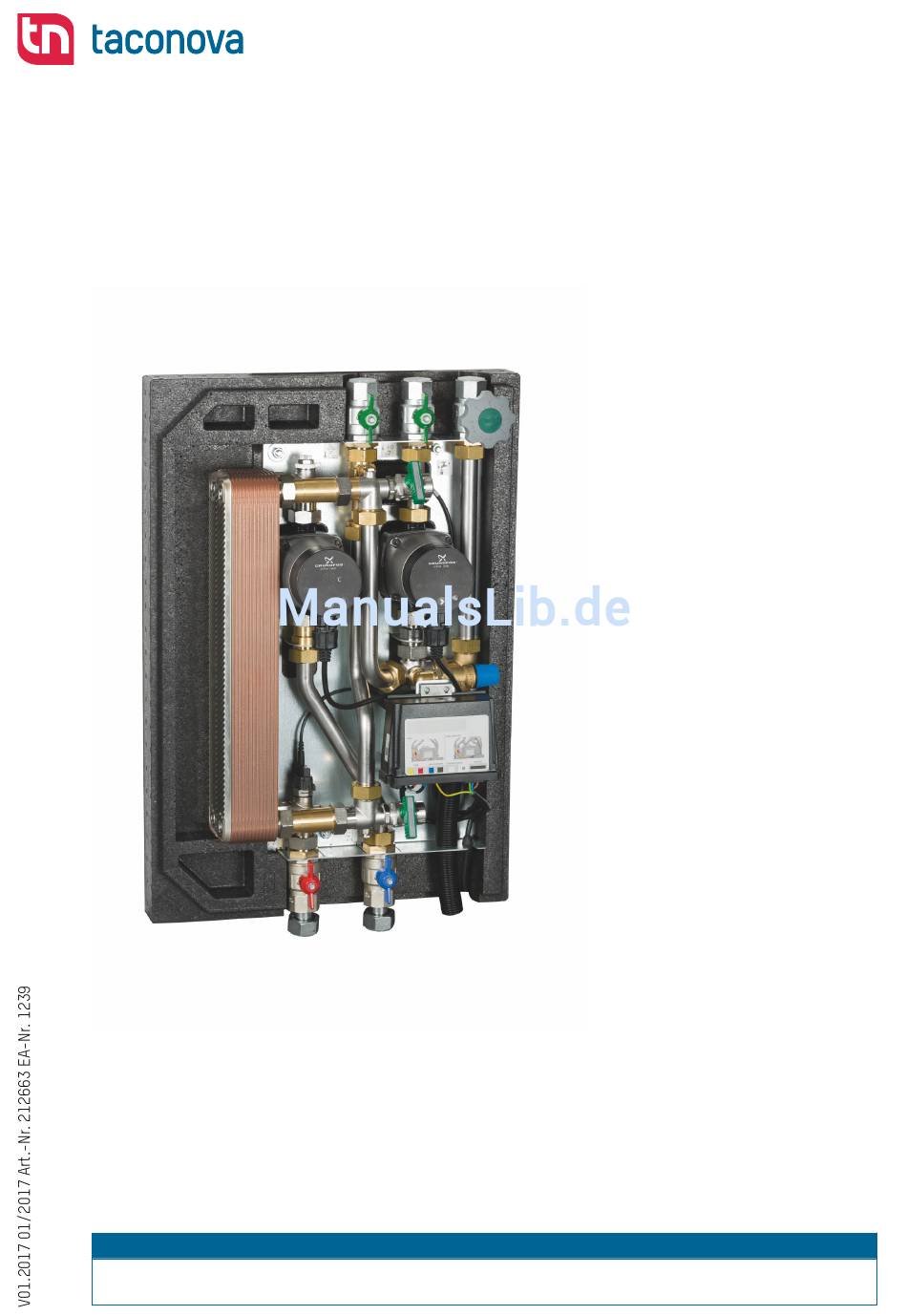

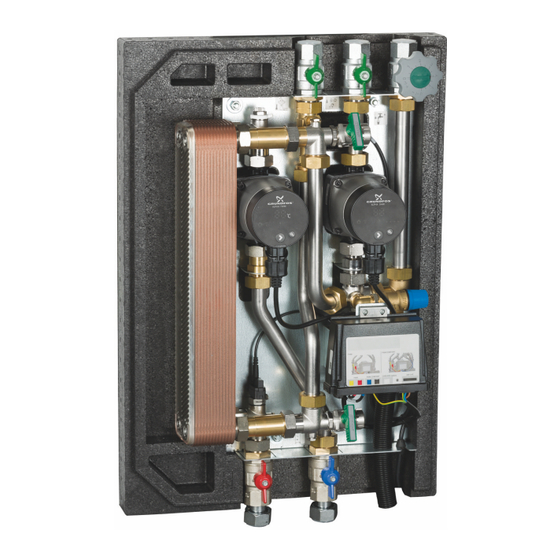

TACOTHERM FRESH MEGA CONNECT
FRISCHWARMWASSERSTATION MIT INTEGRIERTER PUMPENREGELUNG
BETRIEBSANLEITUNG
KONTAKT UND WEITERE INFORMATIONEN
Taconova Group AG
| Neubrunnenstrasse 40 | 8050 Zürich | T +41 44 735 55 55 | F +41 44 735 55 02 | group@taconova.com
Taconova GmbH
| Rudolf-Diesel-Straße 8 | 78224 Singen | T +49 7731 98 28 80 | F +49 7731 98 28 88 | deutschland@taconova.com
WWW.TACONOVA.COM

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Taconova TACOTHERM FRESH MEGA CONNECT

Inhaltszusammenfassung für Taconova TACOTHERM FRESH MEGA CONNECT

  • Seite 1 WWW.TACONOVA.COM Taconova Group AG | Neubrunnenstrasse 40 | 8050 Zürich | T +41 44 735 55 55 | F +41 44 735 55 02 | group@taconova.com Taconova GmbH | Rudolf-Diesel-Straße 8 | 78224 Singen | T +49 7731 98 28 80 | F +49 7731 98 28 88 | deutschland@taconova.com...
  • Seite 2 E-Mail: group@taconova.com Internet: www.taconova.com Originalbetriebsanleitung 212425, 1, de_DE Taconova GmbH Rudolf-Diesel-Straße 8 78224 Singen Deutschland Telefon: +49 7731 98 28 80 Telefax: +49 7731 98 28 88 E-Mail: deutschland@taconova.com © Taconova Group AG 2016 Betriebsanleitung V01.2017 01/2017 Art.-Nr. 212663 EA-Nr. 1239...
  • Seite 3 TACOTHERM FRESH MEGA CONNECT Informationen zur Betriebsanleitung Diese Anleitung ermöglicht den sicheren und effizienten Umgang mit der Frischwarmwasserstation. Die Anleitung ist Bestandteil des Pro- dukts und muss in unmittelbarer Nähe der Frischwarmwasserstation für das Personal jederzeit zugänglich aufbewahrt werden. Das Personal muss diese Anleitung vor Beginn aller Arbeiten sorgfältig durchgelesen und verstanden haben.

  • Seite 4: Inhaltsverzeichnis

    TACOTHERM FRESH MEGA CONNECT Inhaltsverzeichnis Inhaltsverzeichnis Überblick..................7 1.1 Frischwarmwasserstation............ 7 1.2 Mitgeltende Dokumente............8 Sicherheit..................9 2.1 Symbole in dieser Anleitung..........9 2.2 Bestimmungsgemäße Verwendung........11 2.3 Sicherheitseinrichtungen........... 12 2.3.1 Installierte Sicherheitseinrichtungen......12 2.3.1.1 Hauptabsperrventile............. 12 2.3.1.2 Sicherheitsventil............12 2.3.1.3 Rückflussverhinderer............
  • Seite 5 Inhaltsverzeichnis TACOTHERM FRESH MEGA CONNECT Transport und Lagerung.............. 29 4.1 Sicherheit beim Transport..........29 4.2 Frischwarmwasserstation transportieren......29 4.3 Frischwarmwasserstation auspacken......30 4.4 Frischwarmwasserstation lagern........30 Montage und Installation............31 5.1 Rohbaumontage..............31 5.2 Voraussetzungen für die Installation ....... 33 5.3 Rohre anschließen..............
  • Seite 6 TACOTHERM FRESH MEGA CONNECT Inhaltsverzeichnis Demontage, Entsorgung............. 56 13.1 Sicherheitshinweise zu Demontage/Entsorgung..56 13.2 Frischwarmwasserstation demontieren......56 13.3 Frischwarmwasserstation entsorgen......57 Technische Daten................ 58 14.1 Auslegungs- und Betriebsdaten........58 14.2 Bauteile................58 14.3 Einbaumaße und Gewichte..........59 14.4 Anschlüsse................ 59 14.5 Typenschild...............

  • Seite 7: Überblick

    Überblick TACOTHERM FRESH MEGA CONNECT Überblick Frischwarmwasserstation Abb. 1: Frischwarmwasserstation Anschluss Trinkwasserverteilung (warm) ( Ä Seite 23) Primäranschluss Wärmeversorgung Vorlauf ( Ä Seite 23) Anschluss Hauptzuleitung Trinkwasser ( Ä Seite 23) Primäranschluss Wärmeversorgung Rücklauf ( Ä Seite 23) Wärmetauscher ( Ä...

  • Seite 8: Mitgeltende Dokumente

    TACOTHERM FRESH MEGA CONNECT Überblick Optionen Option Funktion Weitere Informationen Integrierte Zirkulation Die integrierte Zirkulation gewährleistet Ä Kapitel 3.3.4.1 „Integrierte sofortiges Warmwasser an den Entnahme- Zirkulation“ auf Seite 28 stellen. Zwei-Zonen-Einschich- Mit der Zwei-Zonen-Einschichtung wird der tung Primärrücklauf in Abhängigkeit seiner Tem- peratur dem mittleren Teil des Speichers zugeführt.

  • Seite 9: Sicherheit

    Sicherheit TACOTHERM FRESH MEGA CONNECT Sicherheit Symbole in dieser Anleitung Kategorien und Darstellung der Sicher- Sicherheitshinweise sind in dieser Anleitung durch Symbole gekenn- heitshinweise zeichnet. Die Sicherheitshinweise werden durch Signalworte einge- leitet, die das Ausmaß der Gefährdung zum Ausdruck bringen.
  • Seite 10 TACOTHERM FRESH MEGA CONNECT Sicherheit Beispiel: Schraube lösen. VORSICHT! Klemmgefahr am Deckel! Deckel vorsichtig schließen. Schraube festdrehen. Besondere Sicherheitshinweise Um auf besondere Gefahren aufmerksam zu machen, werden in Sicherheitshinweisen folgende Symbole eingesetzt: Warnzeichen Art der Gefahr Warnung vor gefährlicher elektri- scher Spannung.

  • Seite 11: Bestimmungsgemäße Verwendung

    „Anzeige“ Bildschirmelemente (z. B. Schaltflächen, Belegung von Funktionstasten) Bestimmungsgemäße Verwendung Die Frischwarmwasserstation TacoTherm Fresh Mega Connect dient ausschließlich zur Trinkwassererwärmung im Durchflussprinzip. Sie ist für die Verwendung in geschlossenen Heizungsanlagen und Trinkwasseranlagen konzipiert. Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung aller Angaben in dieser Anleitung.

  • Seite 12: Sicherheitseinrichtungen

    TACOTHERM FRESH MEGA CONNECT Sicherheit Sicherheitseinrichtungen 2.3.1 Installierte Sicherheitseinrichtungen 2.3.1.1 Hauptabsperrventile Kugelhähne Die Kugelhähne (Abb. 2) dienen dem Absperren der Kreisläufe an den Schnittstellen. Im Fall einer Störung Kugelhahn zudrehen. Der Kugel- hahn ist zugedreht, wenn der Griff horizontal liegt. Falls nicht ein- deutig ist, welcher Kugelhahn zugedreht werden muss, alle Kugel- hähne zudrehen.

  • Seite 13: Rückflussverhinderer

    Sicherheit TACOTHERM FRESH MEGA CONNECT 2.3.1.3 Rückflussverhinderer Der Rückflussverhinderer (Abb. 5) befindet sich in der Anschlussver- schraubung der Pumpe. Er verhindert eine Fehlzirkulation und ist in den Pumpenanschlüssen als Einlegebauteil integriert. Abb. 5: Rückflussverhinderer 2.3.2 Durch den Betreiber zu installierende Sicherheitseinrichtungen...

  • Seite 14: Elektrischer Strom

    TACOTHERM FRESH MEGA CONNECT Sicherheit 2.4.1 Elektrischer Strom Elektrischer Strom GEFAHR! Lebensgefahr durch elektrischen Strom! Bei Berührung mit spannungsführenden Teilen besteht unmittelbare Lebensgefahr durch Stromschlag. Beschä- digung der Isolation oder einzelner Bauteile kann lebens- gefährlich sein. – Arbeiten an der elektrischen Anlage nur von Elektro- fachkräften ausführen lassen.

  • Seite 15: Hohe Temperaturen

    Sicherheit TACOTHERM FRESH MEGA CONNECT Standfestigkeit (Gewicht) VORSICHT! Verletzungsgefahr durch Herunterfallen der Station! Ist die Station nicht mit der Wand verschraubt, kann die Station herunterfallen und an Körperteilen oder Gegen- ständen Prellungen bzw. Sachschaden verursachen. – Station an der Wand verschrauben.

  • Seite 16: Chemische Gefahren

    TACOTHERM FRESH MEGA CONNECT Sicherheit 2.4.4 Chemische Gefahren Lochkorrosion HINWEIS! Schaden an metallischen Rohren und Komponenten durch Lochkorrosion! Die Wasserbeschaffenheit hat Einfluss auf das Korrosi- onsverhalten der eingebauten metallischen Werkstoffe. – Technische Regeln für Werkstoff-Mischinstallati- onen beachten. – Korrosionsschutz metallischer Werkstoffe in Was- serverteilungsanlagen nach DIN EN 12502 beachten.

  • Seite 17: Gefahr Von Sachschäden

    Sicherheit TACOTHERM FRESH MEGA CONNECT 2.4.6 Gefahr von Sachschäden Wasserschäden durch Undichtigkeiten HINWEIS! Wasserschäden durch undichte Rohre! Undichte Rohre können durch stetiges Tropfen zu Was- serschäden führen. – Rohre und Verschraubungen gemäß Wartungsplan jährlich prüfen. – Bei Tropfgeräuschen auch außerhalb des Wartungs- plans Rohre und Verschraubungen prüfen.
  • Seite 18 TACOTHERM FRESH MEGA CONNECT Sicherheit Dabei gilt insbesondere Folgendes: Der Betreiber muss sich über die geltenden Arbeitsschutzvor- schriften informieren und in einer Gefährdungsbeurteilung zusätzlich Gefahren ermitteln, die sich durch die speziellen Arbeitsbedingungen am Einsatzort der Frischwarmwasserstation ergeben. Diese muss er in Form von Betriebsanweisungen für den Betrieb der Frischwarmwasserstation umsetzen.

  • Seite 19: Personalanforderungen

    Sicherheit TACOTHERM FRESH MEGA CONNECT Personalanforderungen WARNUNG! Verletzungsgefahr bei unzureichender Qualifikation des Personals! Wenn unqualifiziertes Personal Arbeiten an der Station vornimmt oder sich im Gefahrenbereich der Station auf- hält, entstehen Gefahren, die Verletzungen und Sach- schäden verursachen können. – Alle Tätigkeiten nur durch dafür qualifiziertes Per- sonal durchführen lassen.

  • Seite 20: Persönliche Schutzausrüstung

    TACOTHERM FRESH MEGA CONNECT Sicherheit Der Heizungs- und Sanitär-Installateur muss diese Anleitung gelesen und verstanden haben. Zu den Fähigkeiten des Heizungs- und Sanitär-Installateurs gehören: Das Verständnis von technischen Zusammenhängen Lesen und Verstehen von technischen Zeichnungen und Dia- grammen Montage von Anlagenkomponenten Montage und Anschluss von Heizleitungen Durchführung von Wartungsarbeiten...

  • Seite 21: Umweltschutz

    Sicherheit TACOTHERM FRESH MEGA CONNECT Beschreibung der persönlichen Schutz- Im Folgenden wird die persönliche Schutzausrüstung erläutert: ausrüstung Schutzbrille Die Schutzbrille dient zum Schutz der Augen während der Montage bei Arbeiten mit spanabhebenden Werkzeugen. Schutzhandschuhe Die hitzeabweisenden Schutzhandschuhe dienen zum Schutz vor heißen Leitungen und vor Quetschungen.
  • Seite 22 Ersatzteile Ersatzteile ( Ä Kapitel 10 „ Ersatzteile“ auf Seite 52) können über den Taconova Kundendienst (Kontaktdaten siehe S. 3) bezogen werden. Die entsprechende Tätigkeit erst ausführen, wenn alle nötigen Ersatzteile vorhanden sind. Lappen Der Lappen dient zum Auffangen von Restflüssigkeiten, wenn ein Rohrabschnitt geöffnet und entfernt wird.

  • Seite 23: Funktionsbeschreibung

    Funktionsbeschreibung TACOTHERM FRESH MEGA CONNECT Funktionsbeschreibung Kreisläufe und Schnittstellen der Frischwarmwasserstation Pfeile Fließrichtung (grün) Kaltwasser Sekundärkreislauf (blau) Kaltwasser Heizungsrücklauf (rot) Heißwasser Anschluss Trinkwasserverteilung (warm) Primäranschluss Wärmeversorgung Vorlauf Anschluss Hauptzuleitung Trinkwasser Primäranschluss Wärmeversorgung Rücklauf Anschluss Zirkulationsleitung (optional) Unter Primärkreislauf wird der gesamte Heizkreislauf (Abb. 6/rote Fläche) verstanden.

  • Seite 24: Komponenten Der Frischwarmwasserstation

    TACOTHERM FRESH MEGA CONNECT Funktionsbeschreibung Komponenten der Frischwarmwasserstation Lage der Komponenten Abb. 7: Lage der Komponenten und Optionen Temperaturfühler ( Ä Seite 25) Rückflussverhinderer ( Ä Seite 26) Entlüftung ( Ä Seite 26) 2 Befüll- und Entleerhähne ( Ä Seite 27) Wärmetauscher (...

  • Seite 25: Primärkreislauf

    Funktionsbeschreibung TACOTHERM FRESH MEGA CONNECT 3.3.1 Primärkreislauf 3.3.1.1 Umwälzpumpe Die Umwälzpumpe (Abb. 8) fördert den benötigten Heizwasservolu- menstrom zwischen dem angeschlossenen Pufferspeicher und dem eingebauten Wärmetauscher der Frischwarmwasserstation. In Abhängigkeit von der benötigten Trinkwarmwassertemperatur wird die Förderleistung der Pumpe geregelt.

  • Seite 26: Entlüftung

    TACOTHERM FRESH MEGA CONNECT Funktionsbeschreibung 3.3.1.4 Entlüftung Das Entlüftungsventil (Abb. 11) dient der Entlüftung und Belüftung bei Befüllung oder Entleerung der Station und der angeschlossenen Rohrnetze. Abb. 11: Entlüftung Heizwasser 3.3.1.5 Rückflussverhinderer Der Rückflussverhinderer (Abb. 12) befindet sich in der Anschlussver- schraubung der Pumpe.

  • Seite 27: Volumenstromsensor

    Funktionsbeschreibung TACOTHERM FRESH MEGA CONNECT 3.3.2.2 Volumenstromsensor Der Volumenstromsensor (Abb. 14) misst den Volumenstrom, sodass am Regler ein druckunabhängiger, konstanter Volumenstrom für die Entnahmestellen eingestellt werden kann. Der Volumenstromsensor ist ab Werk bereits angeschlossen und ein- gestellt. Abb. 14: Volumenstromsensor 3.3.2.3...

  • Seite 28: Wärmetauscher

    TACOTHERM FRESH MEGA CONNECT Funktionsbeschreibung 3.3.3 Wärmetauscher Über den Wärmetauscher (Abb. 16) erfolgt der Austausch von Wärme vom Primär- zum Sekundärkreislauf. In der Standardausführung ist ein kupfergelöteter Wärmetauscher eingesetzt. In Abhängigkeit von der Wasserqualität kann dieser gegen einen nickelgelöteten Wärmetau- scher ausgetauscht werden.

  • Seite 29: Transport Und Lagerung

    Transport und Lagerung TACOTHERM FRESH MEGA CONNECT Transport und Lagerung Sicherheit beim Transport Gefahr durch schwere Packstücke VORSICHT! Quetschgefahr durch herunterfallende Lasten! Durch Herunterfallen der Frischwarmwasserstation besteht die Gefahr, dass Körperteile gequetscht werden. – Sicherheitsschuhe und Schutzhandschuhe tragen. – Sicherstellen, dass die Frischwarmwasserstation beim Transport mit Transporthilfen immer ordnungs- gemäß...

  • Seite 30: Frischwarmwasserstation Auspacken

    TACOTHERM FRESH MEGA CONNECT Transport und Lagerung Frischwarmwasserstation transpor- Personal: Heizungs- und Sanitär-Installateur tieren Schutzausrüstung: Schutzhandschuhe Sicherheitsschuhe Packstück zum Einbauort transportieren. Frischwarmwasserstation auspacken Personal: Heizungs- und Sanitär-Installateur Voraussetzung: Die Frischwarmwasserstation befindet sich am Einbauort. Frischwarmwasserstation mit Hilfe einer zweiten Person aus der Verpackung heben.

  • Seite 31: Montage Und Installation

    Montage und Installation TACOTHERM FRESH MEGA CONNECT Montage und Installation Rohbaumontage Herunterfallende Frischwarmwasser- station VORSICHT! Verletzungsgefahr durch herunterfallende Frischwarm- wasserstation! Wenn die Tragkraft des Einbauorts oder die Mittel zur Verschraubung nicht auf das Gewicht der Frischwarm- wasserstation ausgelegt sind, besteht Quetschgefahr und die Gefahr von Sachschäden durch Herunterfallen...
  • Seite 32 TACOTHERM FRESH MEGA CONNECT Montage und Installation Position an der Wand markieren. Abb. 18: Lochbild 205 mm 490 mm Bohrlöcher (Abb. 18/1 + 2) an der Wand anzeichnen. Frischwarmwasserstation fest- schrauben VORSICHT! Verletzungsgefahr durch umherfliegende Späne oder Staub! Bohrer und Mittel zur Verschraubung je nach Wandbeschaffenheit wählen.

  • Seite 33: Voraussetzungen Für Die Installation

    Montage und Installation TACOTHERM FRESH MEGA CONNECT Voraussetzungen für die Installation Folgende Punkte müssen vor dem Anschluss der Frischwarmwasser- station geprüft und sichergestellt werden: Die Wasserqualität wurde geprüft und ggf. wurden geeignete Maßnahmen getroffen. Die Zuleitungen sind bis zum Einbauort der Frischwarmwassersta- tion gemäß...

  • Seite 34: Rohre Anschließen

    TACOTHERM FRESH MEGA CONNECT Montage und Installation Rohre anschließen 5.3.1 Leitungen anschließen Leitungen anschließen Personal: Heizungs- und Sanitär-Installateur Sonderwerkzeug: Rollgabelschlüssel Voraussetzung: Die Frischwarmwasserstation wurde gemäß Ä Kapitel 5.2 „Voraussetzungen für die Installation “ auf Seite 33 vorbe- reitet. Hauptzuleitung Trinkwasser an den Anschluss Hauptzuleitung Trinkwasser (Abb.

  • Seite 35: Abblasleitung An Sicherheitsventil Anschließen

    Montage und Installation TACOTHERM FRESH MEGA CONNECT Verschraubungen anziehen Um Verspannung der Rohre zu vermeiden, Rohre gegenhalten und die Verschraubungen mit einem Rollgabelschlüssel anziehen. Alle Anschlüsse sind im Kugelhahn einzudichten. Die Verschraubung im Anschluss auf Dichtheit prüfen und ggf. mit Rollgabelschlüssel nachziehen.

  • Seite 36: Frischwarmwasserstation Mit Stromnetz Verbinden

    TACOTHERM FRESH MEGA CONNECT Montage und Installation 5.4.2 Frischwarmwasserstation mit Stromnetz verbinden GEFAHR! Gefahr durch elektrischen Strom! Bei Arbeiten mit Stromleitungen besteht die unmittelbare Gefahr von schwersten bis tödlichen Verletzungen durch elektrischen Strom. – Sicherstellen, dass die Leitung bei Installationsar- beiten nicht unter Spannung steht.

  • Seite 37: Stillsetzen Im Notfall

    Stillsetzen im Notfall TACOTHERM FRESH MEGA CONNECT Stillsetzen im Notfall Personal: Betreiber Heizungs- und Sanitär-Installateur Im Notfall wie folgt vorgehen: Alle Hauptabsperrventile (Abb. 22) an der Frischwarmwasser- station schließen. ð Die Vor- und Rückläufe sind gesperrt. Es kann kein Wasser mehr in die oder aus der Frischwarm- wasserstation fließen.

  • Seite 38: Inbetriebnahme

    TACOTHERM FRESH MEGA CONNECT Inbetriebnahme Inbetriebnahme Frischwarmwasserstation füllen und auf Dichtigkeit prüfen Verbrühungsgefahr WARNUNG! Verbrühungsgefahr bei Speichertemperaturen über 60 °C! Bei Speichertemperaturen über 60 °C besteht die Gefahr von Verbrühungen an den Leitungen in der Station. – Sicherstellen, dass an den Entnahmestellen zusätz- liche thermische Mischventile als Verbrühschutz vor-...
  • Seite 39 Inbetriebnahme TACOTHERM FRESH MEGA CONNECT Personal: Heizungs- und Sanitär-Installateur Voraussetzungen: Die Frischwarmwasserstation wurde gemäß Ä Kapitel 5 „Mon- tage und Installation“ auf Seite 31 installiert und angeschlossen. Die Wasserqualität wurde geprüft und für gut befunden. Befüllen vorbereiten Sicherstellen, dass alle Hauptabsperrventile (Abb. 23) und Befüll- und Entleerhähne geschlossen sind.
  • Seite 40 TACOTHERM FRESH MEGA CONNECT Inbetriebnahme Primärkreislauf füllen WARNUNG! Verbrennungsgefahr durch heiße Leitungen! Primäranschluss Wärmeversorgung Vorlauf (Abb. 24/1) langsam öffnen. ð Der Primärkreislauf füllt sich. Primäranschluss Wärmeversorgung Rücklauf (Abb. 24/2) öffnen. Um den Primärkreislauf zu entlüften, Entlüftungsventil (Abb. 25) öffnen. ð Der Primärkreislauf ist befüllt und entlüftet.

  • Seite 41: Frischwarmwasserstation An Den Betreiber Übergeben

    Inbetriebnahme TACOTHERM FRESH MEGA CONNECT Frischwarmwasserstation an den Betreiber übergeben Personal: Betreiber Heizungs- und Sanitär-Installateur Materialien: Betriebsanleitung der Frischwarmwasser- station Diese Betriebsanleitung der Frischwarmwasserstation und die mitgeltenden Dokumente in der Nähe der Frisch- warmwasserstation aufbewahren. Betriebsanleitung der Frischwarmwasserstation an den Betreiber übergeben.

  • Seite 42: Reinigung Und Wartung

    TACOTHERM FRESH MEGA CONNECT Reinigung und Wartung Reinigung und Wartung Sicherheit bei der Wartung Sichern gegen Wiedereinschalten WARNUNG! Lebensgefahr durch unbefugtes Wiedereinschalten! Durch unbefugtes Wiedereinschalten der Stromversor- gung während der Wartung besteht für die Personen in der Gefahrenzone die Gefahr schwerer Verletzungen bis hin zum Tod.

  • Seite 43: Überblick Über Die Wartungsarbeiten

    Sofern bei regelmäßigen Kontrollen eine erhöhte Abnutzung zu erkennen ist, die erforderlichen Wartungsintervalle entsprechend den tatsächlichen Verschleißerscheinungen verkürzen. Bei Fragen zu Wartungsarbeiten und -intervallen den Taconova Kundendienst (Kon- taktdaten siehe S. 3) kontaktieren. V01.2017 01/2017 Art.-Nr. 212663 EA-Nr. 1239 Betriebsanleitung...

  • Seite 44: Wartungsarbeiten

    TACOTHERM FRESH MEGA CONNECT Reinigung und Wartung Intervall Wartungsarbeit Personal jährlich Frischwarmwasserstation reinigen ( Ä Kapitel 8.3.1 „Frisch- Betreiber warmwasserstation reinigen“ auf Seite 44). Verrohrung und Verschraubungen der Frischwarmwasserstation Betreiber auf Dichtigkeit prüfen. Bei Unsicherheiten Heizungsinstallateur Heizungs- und Sanitär-Installateur hinzuziehen.

  • Seite 45: Verschraubung Oder Rohr Auswechseln

    Reinigung und Wartung TACOTHERM FRESH MEGA CONNECT 8.3.2 Verschraubung oder Rohr auswechseln Personal: Heizungs- und Sanitär-Installateur Schutzausrüstung: Schutzhandschuhe Sonderwerkzeug: Rollgabelschlüssel Materialien: Ersatzteile Lappen Voraussetzungen: Undichte Stelle wurde lokalisiert. Ersatzmaterial ist vorhanden ( Ä Kapitel 10 „ Ersatzteile“ auf Seite 52).

  • Seite 46: Störungen

    Störungen, die einen Eingriff erfordern, erst beheben, wenn sichergestellt ist, dass die Frisch- warmwasserstation stillsteht und gegen Wiederein- schalten gesichert ist. – Im Zweifel den Taconova Kundendienst (Kontakt- daten siehe S. 3) hinzuziehen. – Vor der Wiederinbetriebnahme Folgendes beachten: –...

  • Seite 47: Störungsbehebung

    Störungen TACOTHERM FRESH MEGA CONNECT Störungsbehebung Fehlerbeschreibung Ursache Abhilfe Personal Kein Heißwasser an den Regler defekt oder Stromversorgung überprüfen Heizungs- und Entnahmestellen. Stromversorgung unter- Ä Kapitel 1.2 „Mitgeltende Doku- Sanitär-Instal- brochen. mente“ auf Seite 8). lateur Elektrofachkraft Kugelhähne geschlossen. Kugelhähne öffnen.

  • Seite 48: Störungsarbeiten

    TACOTHERM FRESH MEGA CONNECT Störungen Fehlerbeschreibung Ursache Abhilfe Personal Bei Stationen mit Zwei- Falsche Parametrierung Regler gemäß Anleitung des Reg- Heizungs- und Zonen-Einschichtung: Zu des Reglers. Sanitär-Instal- lers parametrieren. ( Ä Seite 8) hohe Speicherrücklauf- lateur schichtung Speicherfühler oder Speicherfühler oder Rücklauffühler Heizungs- und Rücklauffühler defekt.

  • Seite 49: Pumpe Austauschen

    Störungen TACOTHERM FRESH MEGA CONNECT 9.3.2 Pumpe austauschen Personal: Heizungs- und Sanitär-Installateur Schutzausrüstung: Schutzhandschuhe Sonderwerkzeug: Rollgabelschlüssel Materialien: Ersatzteile Lappen Fließschema ( Ä Kapitel 3.1 „Kreisläufe und Schnittstellen der Frischwarmwasserstation“ auf Seite 23) beachten. Hauptabsperrventil (Abb. 28) der Zuleitung zur Pumpe schließen, so dass kein Wasser mehr durch die Pumpe fließt.

  • Seite 50: Rückflussverhinderer Austauschen

    TACOTHERM FRESH MEGA CONNECT Störungen 9.3.3 Rückflussverhinderer austauschen Personal: Heizungs- und Sanitär-Installateur Schutzausrüstung: Schutzhandschuhe Sonderwerkzeug: Rollgabelschlüssel Materialien: Ersatzteile Lappen Fließschema ( Ä Kapitel 3.1 „Kreisläufe und Schnittstellen der Frischwarmwasserstation“ auf Seite 23) beachten. Hauptabsperrventil (Abb. 29) der Zuleitung zum Rückflussver- hinderer schließen, so dass kein Wasser mehr durch den Rück-...

  • Seite 51: Temperaturfühler Auswechseln

    Störungen TACOTHERM FRESH MEGA CONNECT 9.3.4 Temperaturfühler auswechseln Personal: Heizungs- und Sanitär-Installateur Frischwarmwasserstation kurzzeitig stilllegen ( Ä Kapitel 4.4 „Frischwarmwasserstation lagern“ auf Seite 30). Warten, bis Rohre abgekühlt sind. Um den Temperaturfühler (Abb. 30) zu lösen, die Sicherungs- scheibe ziehen.

  • Seite 52: Ersatzteile

    TACOTHERM FRESH MEGA CONNECT Ersatzteile Ersatzteile 10.1 Ersatzteilbestellung Bei Ersatzteilbestellungen Folgendes angeben: Stationsnummer (auf dem Typenschild ersichtlich) Baujahr (auf dem Typenschild ersichtlich) Benennung des Ersatzteils Bestellnummer des Ersatzteils Menge gewünschte Versandart (Post, Fracht, See, Luft, Express) Versandadresse 10.2 Ersatzteilliste Frischwarmwasserstation...

  • Seite 53: Außerbetriebnahme

    Außerbetriebnahme TACOTHERM FRESH MEGA CONNECT Außerbetriebnahme 11.1 Frischwarmwasserstation kurzzeitig stilllegen (< 24 h) Das kurzzeitige Stilllegen eignet sich, wenn Wartungsar- beiten an der Frischwarmwasserstation durchgeführt werden müssen. Personal: Heizungs- und Sanitär-Installateur Alle Hauptabsperrventile (Abb. 31) der Frischwarmwasserstation schließen. ð Die Vor- und Rückläufe sind gesperrt.

  • Seite 54: Frischwarmwasserstation Entleeren

    TACOTHERM FRESH MEGA CONNECT Außerbetriebnahme 11.3 Frischwarmwasserstation entleeren Wohnungsübergabestation darf nur im Rahmen einer kurz- oder langzeitigen Stilllegung entleert werden. Vorangehende Schritte im betreffenden Kapitel beachten: – Ä Kapitel 11.1 „Frischwarmwasserstation kurzzeitig stilllegen (< 24 h)“ auf Seite 53 –...

  • Seite 55: Wiederinbetriebnahme

    Wiederinbetriebnahme TACOTHERM FRESH MEGA CONNECT Wiederinbetriebnahme Legionellenvermehrung WARNUNG! Legionellenvermehrung durch stehendes Wasser! Steht die Station längere Zeit still, besteht die Gefahr der Legionellenvermehrung durch stehendes Wasser. – Trinkwasserleitungen bei Wiederinbetriebnahme mit Heißwasser spülen, das eine Temperatur von min- destens 55 °C aufweist.

  • Seite 56: Demontage, Entsorgung

    Eigengewicht der Bauteile beachten. Falls erforder- lich, Hebezeuge einsetzen. – Bauteile sichern, damit sie nicht herabfallen oder umstürzen. – Bei Unklarheiten den Taconova Kundendienst (Kon- taktdaten siehe S. 3) hinzuziehen. 13.2 Frischwarmwasserstation demontieren Vor Beginn der Demontage: Frischwarmwasserstation ausschalten und gegen Wiederein- schalten sichern.

  • Seite 57: Frischwarmwasserstation Entsorgen

    Demontage, Entsorgung TACOTHERM FRESH MEGA CONNECT 13.3 Frischwarmwasserstation entsorgen UMWELTSCHUTZ! Gefahr für die Umwelt durch falsche Entsorgung! Durch falsche Entsorgung können Gefahren für die Umwelt entstehen. – Elektroschrott, Elektronikkomponenten, Schmier- und andere Hilfsstoffe von zugelassenen Fachbe- trieben entsorgen lassen. –...

  • Seite 58: Technische Daten

    TACOTHERM FRESH MEGA CONNECT Technische Daten Technische Daten 14.1 Auslegungs- und Betriebsdaten Ergänzende Auslegungs- und Betriebsdaten im Daten- blatt ( Ä Kapitel 1.2 „Mitgeltende Dokumente“ auf Seite 8) beachten. Leistungswerte Angabe Wert Einheit Warmwassertemperatur bei Speicher- 60 °C temperatur 70 °C...

  • Seite 59: Einbaumaße Und Gewichte

    Technische Daten TACOTHERM FRESH MEGA CONNECT 14.3 Einbaumaße und Gewichte Angabe Wert Einheit Maximalgewicht ohne Einbauzarge max. 19 kg Breite 470 mm Tiefe 191 mm Höhe 685 mm 14.4 Anschlüsse Angabe Wert Kugelhähne 1" IG Kaltwasser-Anschluss 3/4" 14.5 Typenschild Das Typenschild befindet sich auf der Grundplatte.

  • Seite 60: Index

    TACOTHERM FRESH MEGA CONNECT Index Index mechanisch ......15 Wasserschäden ......17 Abblaseleitung .
  • Seite 61 Index TACOTHERM FRESH MEGA CONNECT Pumpe ....... . . 25 Störungen .

  • Seite 62: Anhang

    TACOTHERM FRESH MEGA CONNECT Anhang Anhang Betriebsanleitung V01.2017 01/2017 Art.-Nr. 212663 EA-Nr. 1239...
  • Seite 63 Anhang TACOTHERM FRESH MEGA CONNECT Inhaltsverzeichnis des Anhangs IB-Protokoll ................. 64 Konformitätserklärung ............... 65 V01.2017 01/2017 Art.-Nr. 212663 EA-Nr. 1239 Betriebsanleitung...

  • Seite 64: Ib-Protokoll

    TACOTHERM FRESH MEGA CONNECT IB-Protokoll IB-Protokoll Vor der Übergabe an den Betreiber untenstehende Tabelle ausfüllen: Parameter Wert Vorlauftemperatur Primärversorgung Rücklauftemperatur Primärversorgung Eingestellte Trinkwarmwassertemperatur an der Station Eingestellte Zirkulationstemperatur an der Station Gemessene Zapftemperatur an den Entnahmestellen Betriebsanleitung V01.2017 01/2017 Art.-Nr. 212663 EA-Nr. 1239...

  • Seite 65: Konformitätserklärung

    Konformitätserklärung TACOTHERM FRESH MEGA CONNECT Konformitätserklärung V01.2017 01/2017 Art.-Nr. 212663 EA-Nr. 1239 Betriebsanleitung...
  • Seite 66 (Name des Anbieters) (supplier's name) (nom du fournisseur) __________________________________________________________________________ erklären in alleiniger Verantwortung, dass das Produkt declare under our sole responsibility that the product declarons sous notre seule responsabilite que le produit TacoTherm Fresh Mega Connect __________________________________________________________________________ Typen: 272.6024.000 // 273.6624.000 // xxx.xxxx.122 Nennweiten: Rp 1“...
  • Seite 67 (Name des Anbieters) (nome del fornitore) (Nombre del proveedor) __________________________________________________________________________ erklären in alleiniger Verantwortung, dass das Produkt dichiariamo con esclusiva responsabilità che il prodotto declaramos bajo nuestra única responsabilidad, que el producto TacoTherm Fresh Mega Connect __________________________________________________________________________ Typ/   Tipi: 272.6024.000 // 273.6624.000 // xxx.xxxx.122...
  • Seite 68 (Name des Anbieters) (Jméno dodavatele) (nazwa oferenta) __________________________________________________________________________ erklären in alleiniger Verantwortung, dass das Produkt prohlašujeme na svou vlastní zodpovědnost, že výrobek deklarujemy na własną odpowiedzialność, że produkt TacoTherm Fresh Mega Connect __________________________________________________________________________ Typ: 272.6024.000 // 273.6624.000 // xxx.xxxx.122 Rozměr/wymiary: Rp 1“...
