CODELOCKS KL1000 Installationsanleitung

KL1000 Installationsanleitung
Besondere Hinweise
Bitte aufmerksam lesen:
Bitte legen Sie vor Installation des Schlosses die Batterien ein und
lesen Sie die Bedienungsanleitung.
• Der Hebel des Schlosses lässt sich erst nach Eingabe des
werksseitig voreingestellten Generalcodes 11335577 oder
Benutzercodes 2244 umlegen.
• Bitte lesen Sie die Bedienungsanleitung zur Einstellung
individueller Codes.
• Ihr KitLock ist für die Montage an Türen mit einer Stärke von bis zu
19mm (3/4") vorgerüstet.
Für eine Türstärke von 19mm (3/4") bis 25mm (1") installieren Sie
bitte die 28,5mm (1 1/8") - Ersatzspindel (siehe unten). Für den
Einsatz bei Dünnblechtüren ist zusätzlich eine 12mm (1/2") - Spindel
beigelegt (siehe unten).

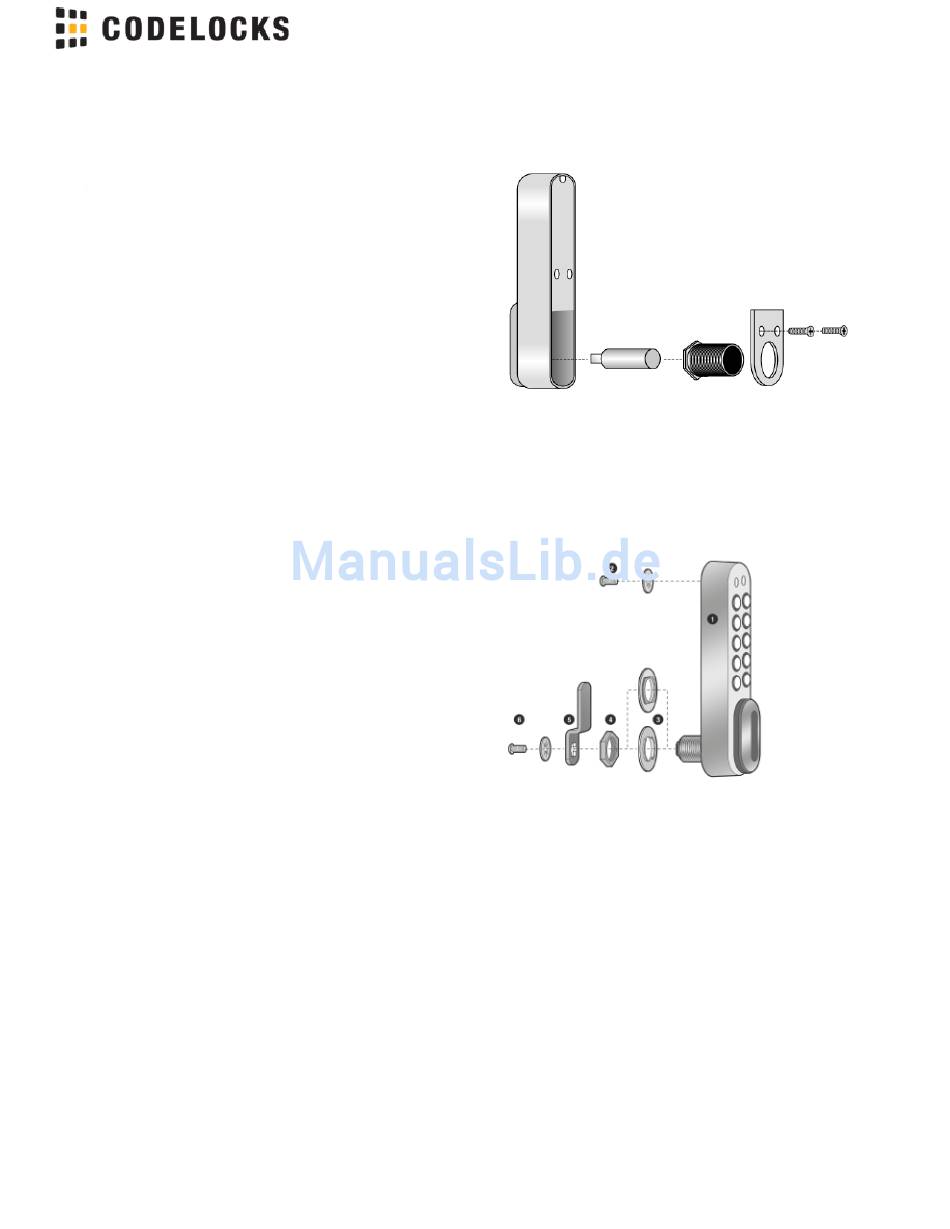

1. Entfernen Sie die beiden unteren Kreuzschrauben.
2. Entfernen Sie die Abdeckplatte, die Spindel und den
Gewindeschaft.
3. Tauschen Sie Spindel und Gewindeschaft.
4. Befestigen Sie anschließend die Abdeckplatte.
Montageanleitung
Das KitLock kann wie folgt montiert werden:
A An Spinden, Schließfächern, Schrankmöbeln usw. als Ersatz für
bestehende Riegelschlösser.
B Es kann ebenfalls an Schränken angebracht werden, die bisher
noch nicht mit einem Schloss ausgestattet sind.
1. KitLock
2. Obere Befestigungsschraube x 2
3. Unterlegscheiben x 3
4. Sicherungsmutter
5. Riegel x 2
6. Riegelbefestigungsschraube
Batterien – 2 x 1.5V AAA
Schablone x 1
Installationsanleitung
A Ein Riegelschloss durch ein KitLock ersetzen
Schritt 1 Entfernen Sie das Riegelschloss.
Schritt 2 Legen Sie die 16mm (5/8") - Schablone über die Öffnung,
in der das Riegelschloss befestigt war, und markieren Sie das obere
Befestigungsloch.
Schritt 3 Bohren Sie das 6mm (1/4") große obere Loch.
Schritt 4 Stecken Sie das Kitlock durch die Tür, indem Sie die
Spindel durch das 16mm (5/8") Loch führen.
Schritt 5 Positionieren Sie bei Bedarf eine der Unterlegscheiben von
der Innenseite der Tür vor die Spindel, damit das Schloss mittig sitzt.
Schritt 6 Befestigen Sie das Schloss nun durch Aufschrauben der
großen Mutter auf die Spindel.
Schritt 7 Bringen Sie eine der Türdicke entsprechende obere
Befestigungsschraube an.
Schritt 8 Befestigen Sie das Schloss durch Anziehen der unteren
Mutter und der oberen Schraube an der Tür.
Find more online at www.codelockssupport.com
Schritt 9 Wählen Sie einen für Tür und Rahmen passenden Hebel
und befestigen Sie diesen an der Vierkantwelle am Ende der
Spindel.
Schritt 10 Prüfen Sie die Funktion des Schlosses durch Eingeben
des werksseitig eingestellten Nutzercodes 2244.
Schritt 11 Wenn das Schloss einwandfrei funktioniert, ÄNDERN SIE
DEN WERKSSEITIG EINGESTELLTEN GENERALCODE
11335577 und den STANDARD BENUTZERCODE 2244 und
programmieren Sie das Schloss, wie in der beigelegten
Bedienungsanleitung beschrieben.
B Neuinstallation
Schritt 1 Positionieren Sie die Schablone auf der Tür und markieren
Sie das obere 6mm (1/4") Loch und das untere 16mm (5/8") Loch.
WICHTIGER HINWEIS: Bevor Sie die Befestigungslöcher bohren,
stellen Sie sicher, dass die Position des Kitlocks nach der
Installation genug Platz lässt, dass sich der Riegel einwandfrei
bewegen kann.
Schritt 2 Bohren Sie die beiden Befestigungslöcher.
Schritt 3 Fahren Sie mit den Schritten 4 bis 11, wie oben dargestellt,
fort.
