3 Megapixel W-LAN /
Netzwerk IR Dome Kamera
HDBW-1320E-W
Installationsanleitung
Version 1.0
1
Einführung
1.1 Zubehör
Bitte überprüfen Sie das mitgelieferte Zubehör auf Vollständigkeit
bevor Sie mit der Montage beginnen. Sollten Komponenten fehlen
oder beschädigt sein so nehmen Sie bitte umgehend Kontakt mit uns
auf.
Komponenten Name
W-LAN / Netzwerk Kamera
Installationsanleitung
Tüte mit Schrauben /Dübel
1.2 Zusätzliche Informationen
Weitere Informationen zu den Einstellungsmöglichkeiten der Kamera
IE Browser Menüs oder das „ConfigTool" finden Sie auf unseren
Blick-Store Homepage im Bereich Anleitungen des jeweiligen
Produktes.
www.blick-store.de
Email:
service@blick-store.de
Tel.: +49 2433-9642580
Fax: +49 2433-9642589
2

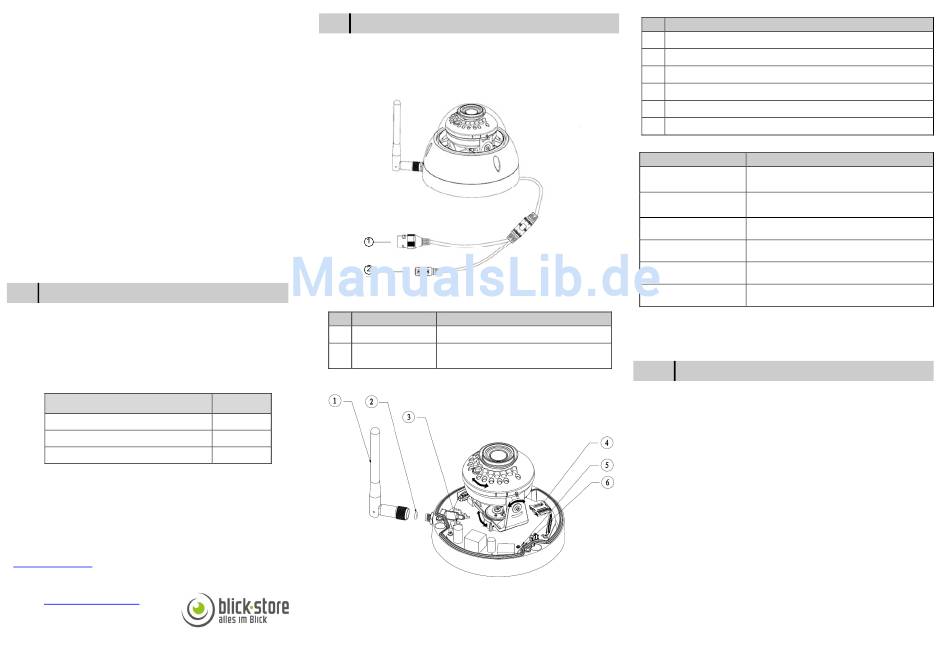

2.1 Gerätedetails
Hinweis: Je nach Ausführung können sich Änderungen in den
Anschlussmöglichkeiten oder im Aufbau der Kamera ergeben.
Abbildung 2-1 Anschlussmöglichkeiten
Port Name
1
RJ45 LAN
2
Stromversorgung
Anzahl
1
1
1
Verbindung
Beschreibung
Ethernet Netzwerk Anschluss
Buchse DC 12V
Spannungsversorgung
Abbildung 2-2 Kamera Details
2
Beschreibung
1
W-LAN Antenne
2
Dichtungsring W-LAN Antenne
3
Reset / (WPS – WLAN Verbindungsmodus) Taste
4
Mikro SD Kartenschacht
5
Indikator LED 1
6
Indikator LED 2
Status Indikator LED
Status Kameraeinheit
Rote LED
Kamera im Startmodus (Booting)
kontinuierlich an
Grüne LED langsam
Kamera gestartet bereit für die WLAN
blinkend
Konfiguration
Grüne LED schnell
Kamera befindet sich im WPS – WLAN
blinkend
Verbindungsmodus
Grüne LED
Erfolgreiche WLAN Verbindung,
kontinuierlich an
normaler Betriebsmodus
Rote LED langsam
Netzwerkfehler oder Unterbrechung einer
blinkend
zuvor bestandenen Netzwerkverbindung
Rote LED schnell
Fehler beim Gerätestart, allgemeiner
blinkend
Gerätefehler oder defekte SD Karte
3
W-LAN Konfiguration
3.1 Konfigurationsschritte
Infomieren Sie sich wie die WPS Funktion an Ihrem Router
gestartet wird bevor sie beginnen. Führen Sie WLAN Verbindung
in Nähe des Routers durch um eine ausreichende WLAN
Signalstärke sicherzustellen.
1. Verbinden Sie die Kamera mit dem Netzteil und warten bis die
Kamera auf gestartet ist - grüne LED langsam blinkend
2. Drücken Sie kurz für 1-2 Sekunden die Reset /WPS Taste - grüne
LED beginnt schnell zu blinken
3. Solange die grüne Kamera LED schnell blinkt, starten sie die WPS
Funktion am Router
4. Nach erfolgter WLAN Verbindung leuchtet grüne LED
kontinuierlich
Wenn eine Verbindung zu einem anderen WLAN Netzwerk
hergestellt werden soll so muss die Kameras erst durch drücken der
Reset /WPS Taste für ca. 10 Sekunden wieder zurück gesetzt
werden. Danach führen die Schritte 1 bis 4 nochmals aus.
