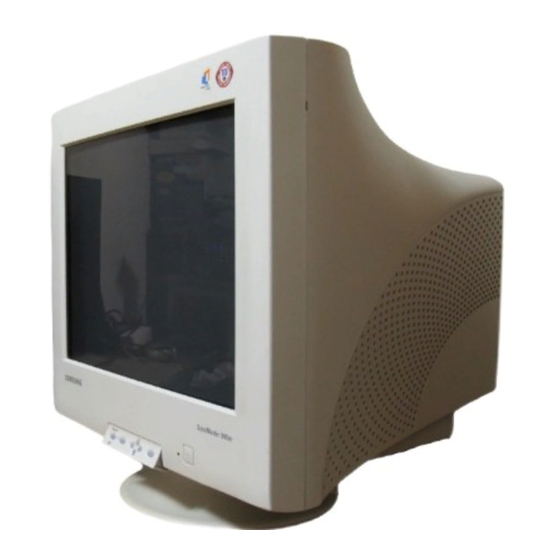

Samsung SyncMaster 959NF Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Samsung Anleitungen
  4. Monitore
  5. SyncMaster 959NF
  6. Benutzerhandbuch
Samsung SyncMaster 959NF Benutzerhandbuch

Samsung SyncMaster 959NF Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

SyncMaster 959NF/900NF

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Samsung SyncMaster 959NF

Inhaltszusammenfassung für Samsung SyncMaster 959NF

  • Seite 1 SyncMaster 959NF/900NF...
  • Seite 2 Benutzerhandbuch Index Hauptseite Anzeige auf dem Bildschirm Allgemeine Highlight Zone MouScreen™ Sicherheitsanweisungen Störungssuche Symbole Checkliste Strom Fragen und Antworten Installation Selbsttestfunktion Reinigung Anderes Einfuhrung Technische Daten Auspacken Allgemeine Vorderseite Voreingestellte Anzeigemodi Rückseite Energiesparfunktion Unterseite Aufstellen Information Anschließen des Monitors Kundendienstzentren Installieren des Videotreibers Bezeichnungen Regulatory...

  • Seite 3: Sicherheitsanweisungen

    Benutzerhandbuch Sicherheitsanweisungen Symbole Warnung/Vorsicht Nichtbeachtung der mit diesem Symbol gekennzeichneten Anweisungen könnte zu Körperverletzungen oder Schaden an Geräten führen. Bedeutung der Symbole Verboten Wichtig: Muß stets gelesen und verstanden werden Nicht auseinanderbauen Ziehen Sie den Netzstecker aus der Steckdose Nicht berühren Zur Vermeidung von elektrischem Schlag erden...
  • Seite 4 Benutzerhandbuch Sicherheitsanweisungen Strom Wenn der Monitor über einen längeren Zeitraum nicht benutzt wird, stellen Sie Ihren PC auf DPMS. Wenn Sie einen Bildschirmschoner benutzen, stellen Sie auf aktiven Bildschirmmodus. Wenn Ihr Monitor klein ist oder wenn dasselbe Bild über längere Zeiträume auf dem Bildschirm ist, könnte es sein, daß...
  • Seite 5 Benutzerhandbuch Sicherheitsanweisungen Strom • Ziehen Sie bei Gewitter den Netzstecker aus der Steckdose, ebenso wenn das Gerät über einen längeren Zeitraum nicht benutzt wir • Nichtbeachtung dieser Verhaltensmaßregel könnte zu elektrischem Schlag oder Feuer führen. • Schließen Sie nicht zu viele Verlängerungskabel oder Netzstecker an eine Steckdose an.
  • Seite 6 Benutzerhandbuch Sicherheitsanweisungen Installation • Decken Sie nichts über die Lüftungsöffnungen des Monitorgehäuses. • Unzureichende Beluftung konnte Funktionsausfall oder Feuer verursachen. • Stellen Sie Ihren Monitor an einen möglichst staubfreien Ort mit niedriger Luftfeuchtigkeit. • Andernfalls könnte es im Monitor zu einem elektrischen Kurzschluß oder Feuer kommen.
  • Seite 7 Benutzerhandbuch Sicherheitsanweisungen Installation • Stellen Sie den Monitor nicht mit dem Bildschirm nach unten ab. • Die CDT-Oberfläche könnte sonst beschädigt werden. • Benutzen Sie den Monitor nicht ohne den dazugehörigen Fuß. • Es könnte sonst wegen unzureichender Belüftung zu Funktionsausfall oder Feuer kommen.
  • Seite 8 Vermeiden Sie eine Beschädigung der beschichteten CDT oder daß das Monitorgehäuse sich auflöst, Sprünge bekommt oder sich verfärbt. • Empfohlene Reinigungsmittel gibt es bei allen Samsung- Kundendienstzentren zu kaufen. • Wenn das Verbindungsstück zwischen dem Stecker und dem Stift staubig oder schmutzig ist, reinigen Sie es sorgfältig mit einem trockenen Tuch.
  • Seite 9 Benutzerhandbuch Sicherheitsanweisungen Sonstige • Entfernen Sie nicht das Gehäuse (oder die Rückwand). Es befinden sich im Inneren keine vom Benutzer zu wartenden Teile. • Ein Entfernen des Gehäuses könnte elektrischen Schlag oder Feuer verursachen. • Überlassen Sie die Wartung qualifiziertem Fachpersonal. •...
  • Seite 10 Benutzerhandbuch Sicherheitsanweisungen Sonstige • Versuchen Sie nicht, die Position des Monitors zu verändern, indem Sie am Netz- oder Signalkabel ziehen. • Dies könnte aufgrund von Kabelbeschädigung Funktionsausfall, elektrischen Schlag oder Feuer verursachen. • Bewegen Sie den Monitor nicht nach rechts oder links, indem Sie nur am Netz- oder Signalkabel ziehen.
  • Seite 11 Benutzerhandbuch Einführung Auspacken • Monitor und Fuß • Netzanschlußkabel • Fuß • Signalanschluß (Option) • Anleitung zum schnellen Aufstellen (In einige Modellen ist ein Ständer beigefügt.) Bitte überprüfen Sie, daß die folgenden Teile mit dem Monitor mitgeliefert wurden. Sollten Teile fehlen, wenden Sie sich an Ihren Händler •...
  • Seite 12 Benutzerhandbuch Einführung Vorderseite 1. Highlight Zeichen Die Highlight Zone ermöglicht ein klares Bild auf den Fernseher, Videokonferenzsystemen oder Fotos, indem eine bestimmte Stelle des Bildes betont wird. 2. Exit-Taste (Beenden) Benutzen Sie diese Taste, um das aktive Menü oder das OSD (On-Screen Display = Anzeige auf dem Bildschirm) zu schließen.
  • Seite 13 Benutzerhandbuch Einführung Rückseite (Die Konfiguration auf der Rückseite des Monitors kann sich von Produkt zu Produkt unterscheiden.) 1. Netzstrombuchse Schließen Sie das Netzanschlußkabel für den Monitor an die Netzstrombuchse auf der Rückseite des Monitors an. 2. Signalkabel Schließen Sie das Ende des Signalkabels an den Videoanschluß (Videoplatine, Videokarte oder Grafikkarte) des Computers an.
  • Seite 14 Benutzerhandbuch Einführung Unterseite 1.Signalkabel Schließen Sie das Ende des Signalkabels an den Videoanschluß (Videoplatine, Videokarte oder Grafikkarte) des Computers an. 2.Netzstrombuchse Schließen Sie das Netzanschlußkabel für den Monitor an die Netzstrombuchse auf der Rückseite des Monitors an. 3.Dreh- und neigbarer Fuß Der Fuß...
  • Seite 15 Benutzerhandbuch Aufstellen Anschließen des Monitors 1. Schließen Sie das Netzanschlußkabel für den Monitor an die Netzstrombuchse auf der Rückseite des Monitors an. Stecken Sie den Netzstecker des Monitornetzanschlußkabels in eine nahegelegene Steckdose. 2. Schließen Sie das Ende des Signalkabels an den Videoanschluß (Videoplatine, Videokarte oder Grafikkarte) des Computers an.
  • Seite 16 Monitor gelieferte CD-ROM ein. Die Treiberinstallation ist von einem Betriebssystem zum anderen etwas verschieden. Folgen Sie den spezifischen Anweisungen für Ihr Betriebssystem. Bereiten Sie eine leere Diskette vor und laden Sie die Treiberprogrammdatei bei der hier aufgeführten Internet-Website herunter. Internet-Website : http://www.samsung-monitor.com/ (Worldwide) http://www.samsungusa.com/monitor/ (USA) http://www.sec.co.kr/monitor/ (Korea) http://www.samsungmonitor.com.cn/...
  • Seite 17 Dann klicken Sie auf die "OK" Taste. * Dieser Monitor-Treiber ist unter MS Logo zertifiziert und diese Installation beeinträchtigt nicht Ihr System. Der zertifizierte Treiber ist auch auf dem Samsung Monitor Homepage. http://www.samsung-monitor.com/ 6. Die Installation für den Monitor ist nun beendet.
  • Seite 18 Betriebssystem zum anderen etwas verschieden. Folgen Sie den spezifischen Anweisungen für Ihr Betriebssystem. Bereiten Sie eine leere Diskette vor und laden Sie die Treiberprogrammdatei bei der hier aufgeführten Internet-Website herunter. Internet-Website : http://www.samsung-monitor.com/ (Europe, Asia, South America) http://www.samsungusa.com/monitor/ (USA) http://www.sec.co.kr/monitor/ (Korea) http://www.samsungmonitor.com.cn/...
  • Seite 19 Aufstellen 5. Klicken Sie auf "Update Driver.." und dann wählen Sie "Install from a list or.." an, danach klicken Sie auf die "Next" Taste. 6. Wählen Sie "Don't search , I will… ", dann klicken Sie auf "Next" und dann auf "Have disk". 7.
  • Seite 20 Dieser Monitor-Treiber ist unter MS Logo zertifiziert und diese Installation beeinträchtigt nicht Ihr System. *Der zertifizierte Treiber ist auch auf dem Samsung Monitor Homepage. http://www.samsung-monitor.com/ 9. Klicken Sie auf die "Close" Taste und dann klicken Sie kontinuierlich auf die "OK" Taste.
  • Seite 21 Aufstellen 9. Wählen Sie Ihr Monitormodell und klicken Sie auf die "Weiter"-Taste, dann klicken Sie auf die 9 Wähl Si Ih M d ll d kli k f di "W it " T kli k f di "Weiter"-Taste. 10. Klicken Sie auf die "Fertigstellen"-Taste, dann die "Schließen"-Taste. Wenn das "Digitale Signatur nicht gefunden"-Fenster zu sehen ist, dann klicken Sie auf die "Ja"-Taste.
  • Seite 22 Aufstellen 4. Klicken Sie auf die "Suche.." Taste und spezialisieren Sie den A:\(D:\driver) und klicken Sie auf "OK". 5. Im "Gerät auswählen"-Fenster klicken Sie auf das zutreffende Monitormodell und dann auf "OK". 6. Fahren Sie fort, indem Sie auf die "Schliessen"Taste drücken und klicken Sie auf die "OK" Taste wenn Sie das Dialogsfenster für das Display-Eigenschaften beenden möchten.

  • Seite 23: Installation Des Fußes

    Benutzerhandbuch Aufstellen Installation des Fußes Dreh-und neigbaren Fußes Mit dem eingebauten Sockel können Sie den Monitor in die bequemste Arbeitsposition drehen und/oder neigen. Hinweis: Der Fuß läßt sich angebracht.

  • Seite 24: Montieren Und Abmontieren Des Fußes

    Benutzerhandbuch Aufstellen Installation des Fußes Montieren und Abmontieren des Fußes 1 Montieren des Fußes 1. Stellen Sie den Monitor auf einer ebenen 2. Halten Sie die Haken am Fuß an die Arbeitsfläche auf den Kopf. entsprechenden Schlitze auf der Unterseite des Monitors.
  • Seite 25 Benutzerhandbuch Aufstellen Installation des Fußes Montieren und Abmontieren des Fußes 2 Abmontieren des Fußes 5. Drücken Sie die Verriegelung am Fuß 6. Schieben Sie den Fuß in Richtung Rückseite des zusammen und ziehen Sie nach oben. Monitors und heben Sie ihn an, um ihn zu entfernen. Hinweis: Der Fuß...

  • Seite 26: Anzeige Auf Dem Bildschirm

    Benutzerhandbuch Anzeige auf dem Bildschirm 1.Highlight Zeichen Die Highlight Zone ermöglicht ein klares Bild auf den Fernseher, Videokonferenzsystemen oder Fotos, indem eine bestimmte Stelle des Bildes betont wird. 2.Exit-Taste (Beenden) Benutzen Sie diese Taste, um das aktive Menü oder das OSD (On-Screen Display = Anzeige auf dem Bildschirm) zu schließen.

  • Seite 27: Bedienung Sperren/Normale Funktion

    Benutzerhandbuch Anzeige auf dem Bildschirm Menü Einstellungsmethode Helligkeit/Kontrast Hiermit regeln Sie Helligkeit/Kontrast des Monitors. ) oder Drücken Sie Taste ). Dann wird das Fenster Helligkeit/Kontrast angezeigt. Drücken Sie Taste um die Helligkeit zu erhöhen oder Taste die Helligkeit zu verringern; Drücken Sie um den Kontrast zu erhöhen um den Kontrast zu verringern.
  • Seite 28 Benutzerhandbuch Anzeige auf dem Bildschirm Menü Einstellungsmethode Position Um die Position der Bildfläche auf dem Bildschirm zu ändern, machen Sie folgendes. Drücken Sie Taste( Drücken Sie Taste oder bis Position/Größe angezeigt wird. Drücken Sie Taste oder um Position zu wählen. Drücken Sie Taste ( ) um das Position sfenster zu öffnen.
  • Seite 29 Benutzerhandbuch Anzeige auf dem Bildschirm Menü Einstellungsmethode Vollbild-Zoom Befolgen Sie folgende Anweisungen um die Zoom-Funktion vom Monitor zu regeln. Drücken Sie dann Taste( Drücken Sie dann Taste oder bis das Feld Position/Größe angezeigt wird.Drücken Sie dann Taste oder um Vollbild-Zoom zu wählen.

  • Seite 30: Kissen /Trapez

    Benutzerhandbuch Anzeige auf dem Bildschirm Menü Einstellungsmethode Kissen /Trapez Regeln Sie die Einstellung Kissen, falls die Bildkanten nach innen oder außen gebogen sind; regeln Sie die Einstellung Trapez, falls die obere oder untere Bildkante zu breit oder zu schmal sind. Drücken Sie Taste ( Drücken Sie Taste oder...
  • Seite 31 Benutzerhandbuch Anzeige auf dem Bildschirm Menü Einstellungsmethode Kissen Ecken Regeln Sie die Funktion Pinbalance Corner Correction, wenn die Seiten des Displays zu weit nach innen oder aussen gewölbt sind oder das obere und untere Ende des Displays zu schmal ist. Drücken Sie Taste ( Drücken Sie Taste oder Knopf...
  • Seite 32 Benutzerhandbuch Anzeige auf dem Bildschirm Menü Einstellungsmethode Farbwerte1 Farbwerte geben an, wie “warm” die Bildschirmfarben sind. Der Wertebereich geht von 5000 bis 9300. Befolgen Sie folgende Schritte um die Farbtemperatur zu regeln und Ihren persönlichen Wünschen anzupassen und Rotanteil, Grünanteil und Blauanteil einzustellen. Drücken Sie Taste( Drücken Sie Taste oder...
  • Seite 33 Benutzerhandbuch Anzeige auf dem Bildschirm Menü Einstellungsmethode Farbwerte3 Farbwerte geben an, wie “warm” die Bildschirmfarben sind. Der Wertebereich geht von 5000 bis 9300. Befolgen Sie folgende Schritte um die Farbtemperatur zu regeln und Ihren persönlichen Wünschen anzupassen und Rotanteil, Grünanteil und Blauanteil einzustellen. Drücken Sie Taste( Drücken Sie Taste oder...

  • Seite 34: Moiré Beseitigen

    Benutzerhandbuch Anzeige auf dem Bildschirm Menü Einstellungsmethode Moiré Beseitigen Ein “Moiré” auf Ihrem Fucus besteht aus konzentrischen Kreisen oder Bögen. Um dieses Muster zu entfernen, benötigen Sie das Fenster Moiré Vertikal. Drücken Sie Taste( Drücken Sie Taste oder bis das Feld Bild angezeigt wird. Drücken Sie Taste oder um Moiré...
  • Seite 35 Benutzerhandbuch Anzeige auf dem Bildschirm Menü Einstellungsmethode Bildschärfe Benutzen Sie die Einstellung Bildschärfe, wenn das angezeigte Bild nicht überall scharf ist. Drücken Sie Taste ( Drücken Sie Taste oder bis das Feld Bild angezeigt wird. Drücken Sie dann oder Bildschärfe zu wählen. Drücken Sie Taste ( ) um das Bildschärfe zu öffnen.

  • Seite 36: Entmagnetisierung

    Benutzerhandbuch Anzeige auf dem Bildschirm Menü Einstellungsmethode Entmagnetisierung Die Entmagnetisierungsfunktion entfernt Farbunreinheiten, die auf magnetische Induktion zurückzuführen sind. Benutzen Sie die Degauss Anwendung nicht mehr als einmal innerhalb 30 Minuten. Der Monitor könnte eventuell brummen, die Bildfarben sich ändern und das Bild einige Sekunden wackeln. Dies ist aber alles völlig normal.

  • Seite 37: Videoeingangspegel

    Benutzerhandbuch Anzeige auf dem Bildschirm Menü Einstellungsmethode Videoeingangspegel Bestimmte Videokarten benutzen ein Videosignal das höher als 1.0 V ist und den Bildschirm sehr hell macht. Für diese Videokarten benutzen Sie diese Funktion um den 1.0 V-Pegel zu wählen. Drücken Sie Taste( Drücken Sie Taste oder bis das Feld Erweit.
  • Seite 38 Benutzerhandbuch Anzeige auf dem Bildschirm Menü Einstellungsmethode D-SUB/BNC(Option) Benutzen Sie dieses Menü um zu wählen zwischen dem mit dem BNC-Konnektor verbundenen Input und dem Input vom mit dem D- SUB verbundenen Konnektor. Anmerkung: Wenn Sie fertig sind, warten Sie einige Sekunden, bis der Bildschirm gelöscht wird, und dann das Bild vom neuen Signal anzeigt (einem anderen Computer).
  • Seite 39 Benutzerhandbuch Anzeige auf dem Bildschirm Menü Einstellungsmethode Anzeigemodus Bei einer Erstbenutzung des Monitors erscheint auf dem Bildschirm die Einstellungsfrequenz (benutzereinstellung), Operationssignale der Spannung, die Grundfrequenz (grundeinstellung) und die Auflösungsstufe. Drücken Sie Taste( Drücken Sie Taste oder bis das Feld Menü angezeigt wird. Drücken Sie Taste ( ) um das Einstellungsfenster Anzeigemodus zu wählen.
  • Seite 40 Benutzerhandbuch Anzeige auf dem Bildschirm Menü Einstellungsmethode Menüanzeigedauer Dieses Menü schaltet automatisch ab, falls eine gewisse Zeit keine Einstellungen vorgenommen werden. Sie können selber wählen, nach wieviel Zeit das Menü abschaltet. Drücken Sie Taste ( Drücken Sie Taste oder bis das Feld Menü angezeigt wird. Drücken Sie Taste oder um Menüanzeigedauer zu wählen.
  • Seite 41 Benutzerhandbuch Anzeige auf dem Bildschirm Menu Einstellungsmethode Highlight Zone Mit dieser Funktion können Sie die Highlight Zone Funktion betätigen bzw. annulliern. Drücken Sie auf das Highlight ( ) Zeichen. Drücken Sie aufdas Menü ( ) Zeichen. Drücken Sie auf oder Zeichen, um den Bildschirm zu annullieren, auszuführen oder zu vergrößern.
  • Seite 42 Benutzerhandbuch Anzeige auf dem Bildschirm Menü Einstellungsmethode Größe Mit dieser Funktion können Sie die Grösse der Highlight Zone Funktion einstellen. Drücken Sie auf das Highlight ( ) Zeichen. Drücken Sie auf oder Zeichen, um die Bildschirmgröße einzustellen und dann drücken Sie auf das Menü ( ) Zeichen.
  • Seite 43 Benutzerhandbuch Anzeige auf dem Bildschirm Menü Einstellungsmethode Farbwerte Mit dieser Funktion können Sie die Farbe der Highlight Zone auswählen. Drücken Sie auf das Highlight ( ) Zeichen. Drücken Sie auf oder Zeichen für die Farbeinstellung und dann drücken Sie auf das Menü ( ) Zeichen.
  • Seite 44 Benutzerhandbuch Anzeige auf dem Bildschirm Menü Einstellungsmethode Schärfe Mit dieser Funktion können Sie das Layout der Highlight Zone einstellen. Drücken Sie auf das Highlight ( ) Zeichen. Drücken Sie auf oder Zeichen für die Schärfeeinstellung und dann drücken Sie auf das Menü () Zeichen. Drücken Sie auf oder Zeichen um das Layout der Highlight Zone...
  • Seite 45 Anzeige auf dem Bildschirm Screen 1. Brightness Mit dieser Einstellung können Sie die Bildqualität verbessern, indem Sie Bildschirmhelligkeit an die Lichtverhältnisse im Raum anpassen. 2. Contrast Mit dieser Einstellung können Sie abhängig vom Bild und den auf dem Bildschirm angezeigten Farben den Bildschirmkontrast anpassen, um die Bildqualität zu verbessern.
  • Seite 46 Anzeige auf dem Bildschirm Geometry 1 Position Mit dieser Einstellung bestimmen Sie die vertikale oder horizontale Position des Bildbereichs auf dem Bildschirm. 1. Auswahl und Einstellung : Klicken Sie mit dem Mauszeiger auf das Symbol für die Bildposition, und ziehen Sie anschließend den Regler in die gewünschte Richtung. Entsprechend der Bewegung des Mauszeigers bewegt sich der gesamte Bildbereich frei in die entsprechenden Richtungen.
  • Seite 47 Anzeige auf dem Bildschirm Geometry 1 Size Mit dieser Einstellung legen Sie die Höhe und Breite des Bildbereichs auf dem Bildschirm fest. 1. Auswahl und Einstellung : Klicken Sie mit dem Mauszeiger auf das Symbol für die Größe, und ziehen Sie anschließend den Regler in die gewünschte Richtung.
  • Seite 48 Anzeige auf dem Bildschirm Geometry 1 Rotation Mit dieser Einstellung lässt sich eine Schrägstellung des Bildbereichs korrigieren. 1. Auswahl und Einstellung : Klicken Sie mit dem Mauszeiger auf das Symbol für die Rotationseinstellung, und ziehen Sie anschließend den Regler in die gewünschte Richtung. Die Symbole für die Rotationseinstellung befinden sich an den Bildschirmecken.
  • Seite 49 Anzeige auf dem Bildschirm Geometry 2 Pincushion Mit dieser Einstellung begradigen Sie die Krümmung der rechten und linken senkrechten Bildränder. 1. Auswahl und Einstellung : Klicken Sie mit dem Mauszeiger auf das entsprechende Symbol für die Kissenentzerrung (Pincushion), und ziehen Sie anschließend den Regler in die gewünschte Richtung. Die Symbole für die Kissenentzerrung befinden sich in der Bildschirmmitte.
  • Seite 50 Anzeige auf dem Bildschirm Geometry 2 Pinbalance Mit dieser Einstellung korrigieren Sie die Krümmung der senkrechten Bildlinien entweder nach links oder nach rechts, um ein ausgeglichenes Bild zu erreichen. 1. Auswahl und Einstellung : Klicken Sie mit dem Mauszeiger auf das Symbol für den Kissenausgleich (Pin Balance), und ziehen Sie anschließend den Regler in die gewünschte Richtung.
  • Seite 51 Anzeige auf dem Bildschirm Geometry 2 Trapezoid Mit dieser Einstellung bestimmen Sie die Bereite des Bildbereichs am oberen und unteren Bildschirmrand. 1. Auswahl und Einstellung : Klicken Sie mit dem Mauszeiger auf das entsprechende Symbol für die Trapezeinstellung (Trapezoid), und ziehen Sie anschließend den Regler in die gewünschte Richtung. Die Symbole für die Trapezeinstellung befinden sich direkt über und unter dem Symbol für die Kissenentzerrung.
  • Seite 52 Anzeige auf dem Bildschirm Geometry 2 Parallel Mit dieser Einstellung korrigieren Sie eine vertikale Schrägstellung des Bildbereichs nach links oder rechts. 1. Auswahl und Einstellung : Klicken Sie mit dem Mauszeiger auf das Symbol für die Parallelogrammeinstellung, und ziehen Sie anschließend den Regler in die gewünschte Richtung. Die Symbole für die Parallelogrammeinstellung befinden sich an den vier Bildschirmecken.
  • Seite 53 Anzeige auf dem Bildschirm Highlight Zone On/Off Mit dieser Einstellung aktivieren oder deaktivieren Sie die Highlight Zone. 1. Wenn Sie die Highlight Zone aktivieren bzw. deaktivieren möchten, klicken Sie in das Kontrollkästchen „On/ Off" im Steuerfenster für die Highlight Zone. Die Menüfunktionen zur Einstellung der Highlight Zone sind nur wählbar, wenn die Highlight Zone aktiviert ist, d.

  • Seite 54: Full Screen

    Anzeige auf dem Bildschirm Highlight Zone Full Screen Mit dieser Einstellung vergrößern Sie die Highlight Zone auf Vollbildgröße. 1. Auswahl und Einstellung : Wenn Sie dieses Kontrollkästchen aktivieren, wird die Highlight Zone auf Vollbildgröße vergrößert. Die mit diesem Modus zusammenhängenden Funktionssymbole können unabhängig davon, ob die Highlight Zone aktiviert wurde oder nicht (On/Off), ausgewählt werden.
  • Seite 55 Anzeige auf dem Bildschirm Highlight Zone Position/Size Tab(Highlight Zone) Mit dieser Einstellung bestimmen Sie die horizontalen und vertikalen Abmessungen der Highlight Zone bzw. vergrößern oder verkleinern sie. 1. Einstellung der Bildposition (Position) : Klicken Sie mit dem Mauszeiger auf das Symbol für die Bildposition, und ziehen Sie anschließend den Regler in die gewünschte Richtung.
  • Seite 56 Anzeige auf dem Bildschirm Highlight Zone Picture Tab(Highlight Zone) Mit diesen Funktionen stellen Sie die Werte für Kontrast, Sättigung und Konturenschärfe der Highlight Zone ein. Klicken Sie bei aktivierter Highlight Zone mit dem Mauszeiger auf das Symbol Picture(Bild). Mit den Funktionen auf der Registerkarte „Picture" (Bild) bestimmen Sie den Kontrast, den Farbton und die Konturenschärfe der Highlight Zone.
  • Seite 57 Anzeige auf dem Bildschirm More Moire Mit dieser Funktion werden wellenförmige Moirémuster (in Form von konzentrischen Kreisen oder bogenförmigen Mustern) entfernt. 1. Auswahl und Einstellung : Klicken Sie mit dem Mauszeiger auf das Symbol für die Moiré-Einstellung, und ziehen Sie anschließend den Regler in die gewünschte Richtung. Die Symbole befinden sich links und rechts neben dem Symbol für die Magnetisierung.
  • Seite 58 Anzeige auf dem Bildschirm More Sidepin Corner Mit dieser Funktion nehmen Sie eine Feineinstellung zur Korrektur der Verzerrungen an den Eckpunk - ten vor. Ähnlich der Kissenentzerrung wirkt sich diese Einstellung auf die gegenüberliegenden Ecken in gegengesetzter Richtung aus. 1. Auswahl und Einstellung :Klicken Sie mit dem Mauszeiger auf das Symbol für die Eckentzerrung (Corner Side Pin), und ziehen Sie anschließend den Regler in die gewünschte Richtung.Die Symbole sind für die Einstellung der oberen und unteren Eckentzerrung aufgeteilt und befinden sich in der Mitte am oberen und unteren Bildschirmrand, über bzw.
  • Seite 59 Anzeige auf dem Bildschirm More Pinbalance Corner Mit dieser Funktion nehmen Sie eine Feineinstellung zur Korrektur der Verzerrungen an den Eckpunkten vor. Ähnlich dem Kissenausgleich wirkt sich diese Einstellung auf die gegenüberliegenden Ecken in gleicher Richtung aus. 1. Auswahl und Einstellung : Klicken Sie mit dem Mauszeiger auf das Symbol für den Eckausgleich (Corner Side Balance), und ziehen Sie anschließend den Regler in die gewünschte Richtung.
  • Seite 60 Anzeige auf dem Bildschirm More Degauss Diese Funktion beseitigt Farbverzerrungen, die durch Magnetfelder verursacht werden. 1. Auswahl und Einstellung : Klicken Sie mit dem Mauszeiger auf das Degauss-Symbol (Entmag - netisierung), das sich in der Bildschirmmitte befindet. Nach dem Klicken auf dieses Symbol wird für die Dauer von drei bis fünf Sekunden die Bildschirmdarstellung u.
  • Seite 61 Anzeige auf dem Bildschirm Others 1. Reset Klicken Sie auf diese Schaltfläche, um Einstellungen zu verwerfen, die Sie im gegenwärtig aktiven Menü vorgenommen haben. Bitte beachten Sie dabei jedoch, dass es keine Reset-Funktion auf den Registerkarten für die Einstellungen der „Highlight Zone" gibt, da eine Rücknahme dieser Einstellungen nicht erforderlich ist. 2.

  • Seite 62: Störungssuche

    Benutzerhandbuch Störungssuche Checkliste Bevor Sie sich an den Kundendienst wenden, versuchen Sie, das Problem anhand der Informationen in diesem Abschnitt selbst zu beheben. Sollten Sie Unterstützung benötigen, rufen Sie bitte die Telefonnummer auf der Garantiekarte oder die Telefonnummer im Auskunftsteil an oder setzen Sie sich mit Ihrem Händler in Verbindung. Symptom Checkliste Lösung...
  • Seite 63 Benutzerhandbuch Störungssuche Checkliste Symptom Checkliste Lösung Das Bild auf dem Überprüfen Sie die Das Signal von der Videokarte Monitorkonfiguration, um übersteigt die maximale Auflösung Bildschirm wackelt. festzustellen, ob er sich im und Frequenz des Monitors. Interlace-Modus befindet. (Interlace-Modus: Vertikalfrequenz 43Hz, 87Hz(i), etc.) Gibt es in der Nähe irgendwelche Entfernen Sie den Monitor von magnetischen Objekte wie...
  • Seite 64 Benutzerhandbuch Störungssuche Checkliste Symptom Checkliste Lösung Der Bildschirm ist Haben Sie die Auflösung oder Stellen Sie die Auflösung und Frequenz des Monitors Frequenz der Videokarte ein. unscharf oder die eingestellt? (Orientieren Sie sich an den Bildschirmanzeige kann voreingestellten Anzeigemodi.) nicht eingestellt werden.
  • Seite 65 Benutzerhandbuch Störungssuche Checkliste Überprüfen Sie die folgenden Punkte, wenn es Probleme mit dem Monitor gibt. 1. Überprüfen Sie, ob Netz- und Signalkabel richtig mit dem Computer verbunden sind. 2. Überprüfen Sie, ob der Computer beim Booten mehr als drei Pieptöne verlauten läßt. (Wenn ja, fordern Sie technische Unterstützung für die Hauptplatine des Computers an.) 3.
  • Seite 66 Benutzerhandbuch Störungssuche Fragen und Antworten 1. Allgemeine Fragen und Antworten Frag Antwort Wie kann ich die Frequenz verändern? Die Frequenz kann durch Rekonfiguration der Videokarte verändert werden. Beachten Sie, daß Videokartenunterstützung je nach Version des benutzten Treibers unterschiedlich sein kann. (Entnehmen Sie Einzelheiten dazu dem Computer- oder Videokartenhandbuch.) Wie kann ich die Auflösung einstellen?
  • Seite 67 Benutzerhandbuch Störungssuche Fragen und Antworten 2. MouScreen Fragen und Antworten Frag Antwort Das Programm lässt sich nicht starten. Ü berprüfen Sie, ob der USB-Port des Monitors mit einem USB-Port des Computers oder mit einem am USB-Port des Computers angeschlossenen USB-Hub verbunden ist. Wenn kein Monitor ordnungsgemäß...
  • Seite 68 Benutzerhandbuch Störungssuche Fragen und Antworten Frag Antwort Die Highlight Zone wird nicht Ü berprüfen Sie, ob als Kontrasteinstellung (Contrast) für angezeigt, obwohl sie aktiviert wurde. die Highlight Zone der Wert 0 eingestellt wurde oder ob Sie eine Modusänderung vorgenommen haben, ohne das Programm zu schließen.
  • Seite 69 Benutzerhandbuch Störungssuche Selbsttestfunktion Es ist eine Selbsttestfunktion bereitgestellt, die es Ihnen gestattet, das richtige Funktionieren des Monitors zu überprüfen. Wenn Ihr Monitor und Computer richtig angeschlossen sind, der Monitorbildschirm aber dunkel bleibt und die Betriebsanzeige aufleuchtet, führen Sie den Monitor-Selbsttest durch, indem Sie folgende Schritte ausführen.
  • Seite 70 Benutzerhandbuch Störungssuche Selbsttestfunktion Warnhinweise Wenn etwas mit dem Eingangssignal nicht stimmt, erscheint eine Meldung auf dem Bildschirm oder der Bildschirm wird leer, obwohl die LED der Betriebsanzeige noch leuchtet. Die Meldung könnte darauf hinweisen, daß der Monitor außerhalb des Abtastbereichs liegt oder daß Sie das Signalkabel überprüfen müssen.

  • Seite 71: Technische Daten

    Benutzerhandbuch Technische Daten Allgemeine Allgemeine Modellbezeichnung SyncMaster 959NF Bildröhre Type 19"(48cm) Natural Flat (45,8cm sichtbar) Auslenkungswinkel 90° Lochmaskenabstand 0,24mm ( Aperture Grill) Uni-pitch Bildschirmtyp Drei-Farben Phosphor Punktur Trio aus Aluminium mit schwarzem Matrix. Anti-Kuppel invar Schattenmaske. Multi-Beschichtung mit Anti-Statik. Maximale flimmerfreie Auflösung...
  • Seite 72 Benutzerhandbuch Technische Daten Allgemeine Maximaler Pixeltakt 290 MHz Spannungsversorgung 90 ~ 264VAC rms, 60/50 Hz ± 3Hz Stromverbrauch 120W (Maximum), 110W (Nominal) Abmessungen (B x T x H) 468x458x493mm (mit Einstellung) Gewicht 25,3 kg Environmental considerations Arbeitstemperatur ° ° ° °...
  • Seite 73 Benutzerhandbuch Technische Daten Allgemeine Allgemeine Modellbezeichnung SyncMaster 900NF Bildröhre Type 19"(48cm) Natural Flat (45,8cm sichtbar) Auslenkungswinkel 90° Lochmaskenabstand 0,24mm ( Aperture Grill) Uni-pitch Bildschirmtyp Drei-Farben Phosphor Punktur Trio aus Aluminium mit schwarzem Matrix. Anti-Kuppel invar Schattenmaske. Multi-Beschichtung mit Anti-Statik. Maximale flimmerfreie Auflösung 1600 Punkturen, 1200 Linien bei 87 Hz Flimmerfreies Bildschirm Aktive Anzeige Horizontal...
  • Seite 74 Benutzerhandbuch Technische Daten Allgemeine Maximaler Pixeltakt 290 MHz Spannungsversorgung 90 ~ 264VAC rms, 60/50 Hz ± 3Hz Stromverbrauch 120W (Maximum), 110W (Nominal) Abmessungen (B x T x H) 468x458x493mm (mit Einstellung) Gewicht 25,3 kg Environmental considerations Arbeitstemperatur ° ° ° °...
  • Seite 75 Benutzerhandbuch Technische Daten Voreingestellte Anzeigemodi Wenn das vom Computer übermittelte Signal dasselbe ist wie die folgenden voreingestellten Anzeigemodi, dann wird der Bildschirm automatisch eingestellt. Wenn sich jedoch das Signal davon unterscheidet, könnte das Bild auf dem Bildschirm verschwinden, während die Betriebsanzeige-LED leuchtet. Sehen Sie im Videokartenhandbuch nach und stellen Sie den Bildschirm folgendermaßen ein: Horizontalfre Vertikalfrequenz...
  • Seite 76 Unter 3 W 120W(Maximum) Dieser Monitor entspricht dem EPA ENERGY STAR® und ENERGY2000- Standard, wenn er mit einem Computer mit VESA DPMS-Funktionalität eingesetzt wird. Als ENERGY STAR®-Partner hat SAMSUNG festgestellt, daß dieses Produkt die ENERGY STAR® -Richtlinien für Energieeffizienz erfüllt.
  • Seite 77 BRAZIL UKRAINE Samsung Eletronica da Amazonia Ltda.R. Prof. Manoelito de Ornellas, 303, Terro B SAMSUNG ELECTRONICS REPRESENTATIVE OFFICE Chacara Sto. Antonio, CEP : 04719-040 IN UKRAINE 4 Glybochitska str. Kiev, Ukraine Sao Paulo, SP SAC : 0800 124 421 Tel.
  • Seite 78 Benutzerhandbuch Information Bezeichnungen • Lochmaske Das Bild auf einem Monitor setzt sich aus roten, grünen und blauen Punkten zusammen. Je dichter die Punkte, desto höher die Auflösung. Die Entfernung zwischen zwei gleichfarbigen Punkten wird als 'Lochmaskenabstand' bezeichnet. Einheit: mm • Vertikalfrequenz Der Bildschirm muß...
  • Seite 79 (2) this device must accept any interference received, including interference that may cause undesired operation. The party responsible for product compliance: SAMSUNG ELECTRONICS CO., LTD America QA Lab of Samsung 85 West Tasman Drive San Jose, CA 95134 USA Tel) 408-544-5124 Fax) 408-544-5191 Provided with this monitor is a detachable power supply cord with IEC320 style terminations.
  • Seite 80 Benutzerhandbuch Information Regulatory • IC Compliance Notice This Class B digital apparatus meets all requirements of the Canadian Interference-Causing Equipment Regulations of ICES-003. Cet appareil Numérique de classe Brespecte toutes les exigences du R?glemont ICES-003 sur les équipements produisant des interférences au Canada. •...
  • Seite 81 Benutzerhandbuch Information Regulatory • TCO'95-Ecological requirements for personal computers (TCO applied model only) AB general requirements AB2 Written Eco-document acompanying the products Congratulations! You have just purchased a TCO'95 approved and labelled product! Your choice has provided you with a product developed for professional use. Your purchase has also contributed to reducing the burden on the environment and to the further development of environmentally-adapted electronic products.
  • Seite 82 Benutzerhandbuch Information Regulatory What does labelling involve? TCO Development Unit 1996-11-29 On the page this folder you will find a brief summary of the environmental requirements met by this product. The complere environmental criteria document may be ordered from: TCO Development Unit S-11494 Stockholm Sweden Fax: +46 8 782 92 07...
  • Seite 83 Benutzerhandbuch Information Regulatory • TCO'99-Ecological requirements for personal computers (TCO applied model only) Congratulations! You have just purchased a TCO'99 approved and labelled product! Your choice has provided you with a product developed for professional use. Your purchase has also contributed to reducing the burden on the environment and also to the further development of environmentally adapted electronics products.
  • Seite 84 Benutzerhandbuch Information Regulatory TCO Development SE-114 94 Stockholm, Sweden Fax: +46 8 782 92 07 Email (Internet): development@tco.se Current information regarding TCO'99 approved and labelled products may also be obtained via the Internet, using the address: http://www.tco-info.com/ Environmental requirements Flame retardants Flame retardants are present in printed circuit boards, cables, wires, casings and housings.

  • Seite 85: Natural Color

    Bitte schauen Sie auf die Hilfe (F1) Funktion in dem Software Programm für weitere Informationen. Installation der Natural Color Software Legen Sie die CD, die mit dem Samsung Monitor beigefügt ist, in den CD-ROM Treiber ein. Das Installationsprogramm erscheint automatisch auf dem Bildschirm. Klicken Sie auf das Natural Color, um das Programm zu installieren.

  • Seite 86: Installationsanforderungen

    Installationsanforderungen Da MouScreen eine USB-Verbindung zu Ihrem Computer nutzt, eignet sich MouScreen nur für Computersysteme, an denen ein Samsung-Monitor mit einem USB-Port angeschlossen ist. Vor dem Starten von MouScreen V2 Überprüfen Sie zunächst, ob der USB-Port des Monitors über ein USB-Kabel mit einem USB- Port am Computer oder einem sogenannten USB-Hub verbunden ist.
  • Seite 87 Benutzerhandbuch Information MouScreen ™ Wichtige Hinweise zum Ändern von Bildschirmmodi Achten Sie darauf, dass MouScreen nicht läuft, wenn Sie Änderungen an der Vertikalfrequenz oder Auflistung vornehmen. Das Programm kann nicht ordnungsgemäß funktionieren, wenn sich die im Monitor gespeicherten Daten von denen im Programm unterscheiden. Wenn Sie das Programm beenden und erneut aufrufen, wird es anschließend korrekt funktionieren, da beim Starten die modifizierten Daten aus dem Monitor ausgelesen werden.
  • Seite 88 Reproduktion jeglicher Art ohne schriftliche Einwilligung von Samsung Electronics Co., Ltd. ist strengstens untersagt. Samsung Electronics Co., Ltd. haftet nicht für hierin enthaltene Fehler oder für direkt oder als Folge entstandene Schäden im Zusammenhang mit der Bereitstellung, Leistung oder Verwendung dieses Materials.
