Funk-Management
Funk-Antenne
Funk-Antenne
Art.-Nr.: F-ANT
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere
Gefahren entstehen.
Gefahr durch elektrischen Schlag. Antenne einschließlich Antennenkabel gilt
elektrotechnisch als nicht isoliert. Durch geeignete Isolationsmaßnahmen Antenne und
Antennenkabel sicher von Netzspannung trennen.
Gefahr durch elektrischen Schlag. Gerät nur mit eingesetztem Schieber betreiben.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.

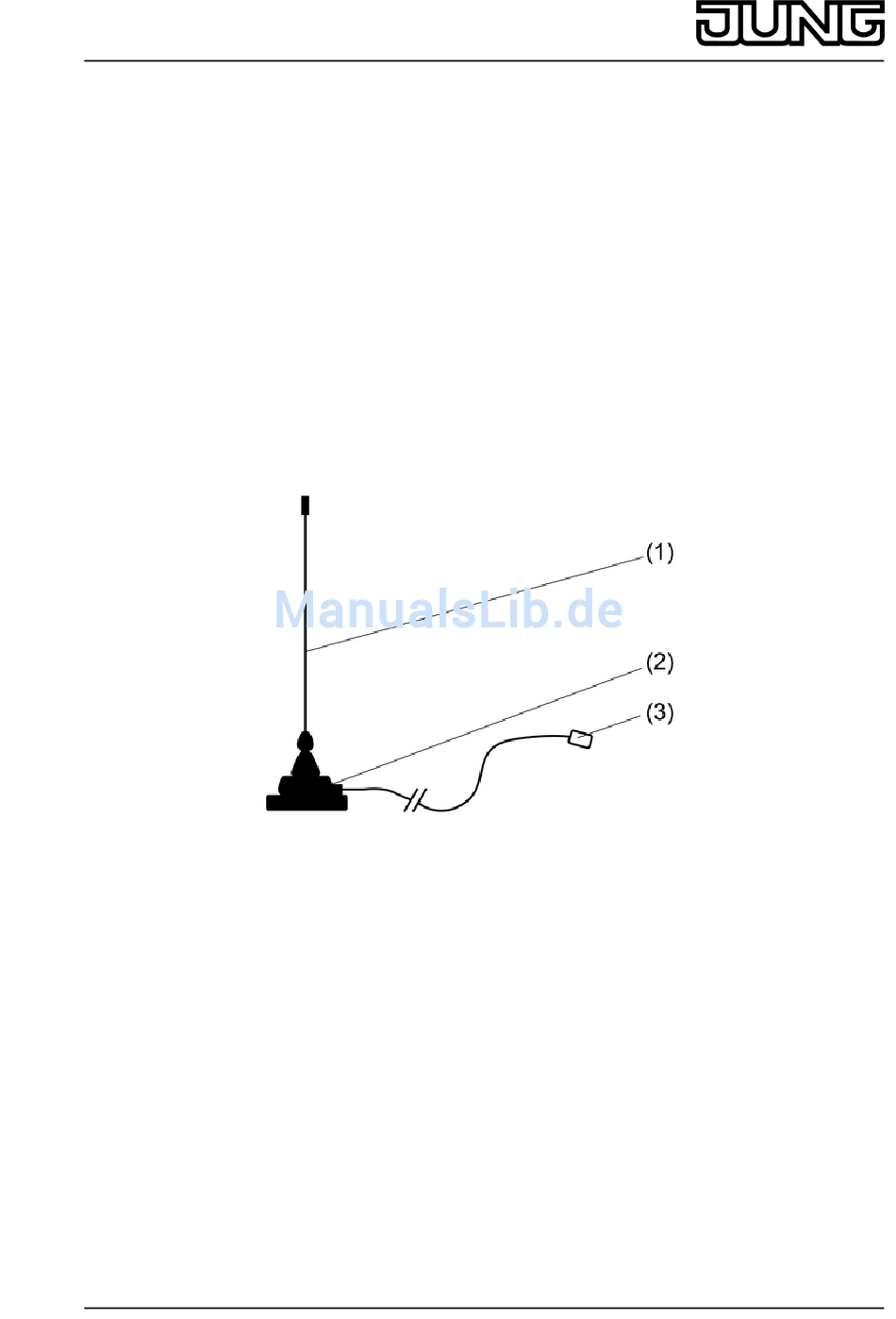

2 Geräteaufbau
(1) Antenne
(2) Magnetfuß
(3) Antennenstecker
3 Funktion
Bestimmungsgemäßer Gebrauch
Die Funk-Antenne ergänzt bei ungünstigen Einbaubedingungen, z. B. metallischer
Verteilerschrank, die integrierte Antenne des Funk-Empfängers REG.
82553113
J:0082553113
Bild 1
1/4
30.07.2010
Werbung
Inhaltszusammenfassung für Jung F-ANT
- Seite 1 Funk-Management Funk-Antenne Funk-Antenne Art.-Nr.: F-ANT Bedienungsanleitung 1 Sicherheitshinweise Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere Gefahren entstehen. Gefahr durch elektrischen Schlag. Antenne einschließlich Antennenkabel gilt elektrotechnisch als nicht isoliert. Durch geeignete Isolationsmaßnahmen Antenne und Antennenkabel sicher von Netzspannung trennen.
- Seite 2 Funk-Management Funk-Antenne 4 Informationen für Elektrofachkräfte 4.1 Montage und elektrischer Anschluss GEFAHR! Elektrischer Schlag bei Berühren spannungsführender Teile. Elektrischer Schlag kann zum Tod führen. Vor Arbeiten an Gerät oder Last alle zugehörigen Leitungsschutzschalter freischalten. Spannungsführende Teile in der Umgebung abdecken! i Um einen optimalen Empfang zu gewährleisten, Antenne auf eine elektrisch leitende Fläche stellen, ideal sind 50×50 cm.
- Seite 3 Funk-Management Funk-Antenne Antenne hinter der Feldabdeckung des Verteilers verlegen Bild 3 Den Schwarzen Schieber (6) entriegeln durch Zug nach oben am Bügelende und Schieber herausziehen (Bild 3). Den Antennenstecker (3) in die SMB-Buchse (4) des Funk-Empfängers REG (5) stecken. Den Schwarzen Schieber wieder einsetzen, bis er merkbar einrastet. i Der Schieber fixiert das Kabel und stellt sicher, dass die maximale Einbauhöhe im Verteiler eingehalten wird.
- Seite 4 Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen. Bitte schicken Sie das Gerät portofrei mit einer Fehlerbeschreibung an unsere zentrale Kundendienststelle: ALBRECHT JUNG GMBH & CO. KG Service Center Kupferstr. 17-19 D-44532 Lünen Service-Line: +49 (0) 23 55 . 80 65 51 Telefax: +49 (0) 23 55 .
