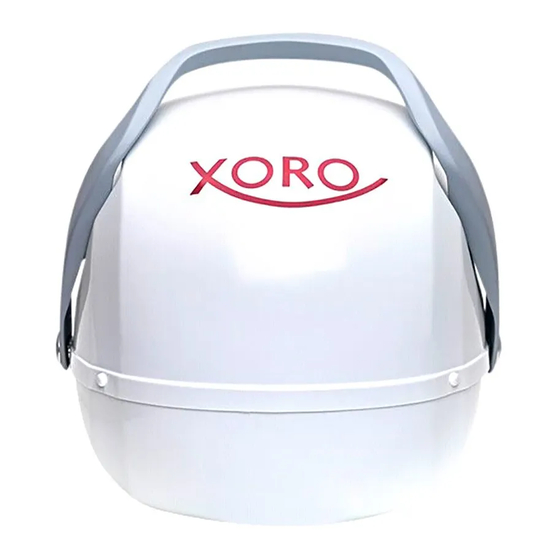

- Seite 1 XORO MPA 38 Installationsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis (DE) Seite Allgemein........................3 Wichtige Sicherheitshinweise ..................3 Lieferumfang ........................3 Standort ..........................4 Sicherung ........................4 Steuergerät (Vorderseite) ....................5 Steuergerät (Rückseite)....................5 Anschlussdiagramm .......................6... -
Seite 3: Allgemein
Allgemein Die portable XORO MPA 38 wurde entwickelt, um auch Straßenfahrzeugen wie z. B. Wohnwagen, Minibussen, Transportern und LKWs den vollen Komfort eines vollautomatischen Satelliten-Systems bieten zu können. Wichtige Sicherheitshinweise Bitte lesen Sie die Bedienungsanleitung sorgfältig vor Inbetriebnahme des Gerätes. -
Seite 4: Standort
Standort Beachten Sie, dass Objekte wie Bäume, Brücken und große Häuser, die sich im Einfallswinkel des Satelliten befinden, das Signal schwächen oder ggf. kein Empfang möglich ist. Starker Regen, Wolken, Schnee oder Eis beeinträchtigen ebenfalls die Signalstärke und können zum Verlust des Signals führen. Sobald das Satellitensignal durch oben genannte Wetterbedingungen verloren geht, wird das laufende Programm des Receivers z. -
Seite 5: Steuergerät (Vorderseite)
Steuergerät (Vorderseite) ON/OFF (Netzschalter zum vollständigen Abschalten des Receivers) Power-LED-Anzeige USB-LED-Anzeige USB-Anschluss Steuergerät (Rückseite) Loop-Out (Anschluss für externe Empfänger) Antenneneingang Mini-Steuerkonsole Anschluss 12 / 24V Stromanschluss... -
Seite 6: Anschlussdiagramm
Anschlussdiagramm Installation 1. Lassen Sie das Steuergerät bis zum Abschluss der Installation ausgeschaltet. 2. Schließen Sie das Koaxialkabel (8 Meter) von der Antenneneinheit ausschließlich an den "DCR-Port" an, verbinden Sie das andere Ende mit dem Antenneneingang (ANTENNA IN) am Steuergerät. Das zweite Koaxialkabel (1,5 Meter) können Sie nun zwischen dem "Loop-Out"... -
Seite 7: Verwendung
Verwendung Bedienung und erster Start des Systems Versichern Sie Sich, dass alle Antennenkabel zwischen dem Steuergerät und dem Loop-Ausgang zum Fernseher oder Receiver ordentlich angeschlossen sind. Der Tragehenkel sollte bei der Nutzung Richtung Boden geklappt sein, um eine Beeinträchtigung der Empfangsleistung zu vermeiden. Schalten Sie nun das Steuergerät mit dem Netzschalter ein, die rote Power-LED- Anzeige geht nun an und das System beginnt zu arbeiten. - Seite 8 Für eine ordnungsgemäße und reibungslose Abwicklung von Gewährleistungsfällen / Reparaturen benötigen Sie eine RMA-Nummer. Diese erhalten Sie im Internet unter: http://www.xoro.de/service/ Senden Sie bitte das Gerät originalverpackt einschließlich aller Zubehörteile mit einer Kopie des Kaufbelegs, einer Fehlerbeschreibung sowie der RMA-Nummer (bitte auf dem Paket gut...
- Seite 9 Notizen...
- Seite 10 Notizen...
- Seite 11 Technische Spezifikationen XORO MPA 38 Motorsteuerung 2-Achsen Schrittmotor Satellitensuche automatisch Verbindungen 1-2 Kabel Suchwinkel 0° ~ 680° begrenzt Drehgeschwindigkeit 40° pro Sekunde Neigungswinkel 0° ~ 80° Neigungsgeschwindigkeit 40° pro Sekunde Antenne (LxBxH) 45 x 48 x 46 cm Gewicht 5,5 kg...
