Bedienungsanleitung
VGA Video Extender über Cat 5 Remote Receiver (UTPE Serie)
STUTPRXL / STUTPRXLGB / STUTPRXLEU
DE: Bedienungsanleitung - de.startech.com
FR: Guide de l'utilisateur - fr.startech.com
ES: Guía del usuario - es.startech.com
IT: Guida per l'uso - it.startech.com
NL: Gebruiksaanwijzing - nl.startech.com
PT: Guia do usuário - pt.startech.com
Verpackungsinhalt
• 1 x VGA über Cat5 Remote Receiver
• 1 x Stromadapter
• 1 x Bedienungsanleitung
Systemanforderungen
• UTPE Serie Video Transmitter/Splitter (z.B. ST124UTPE/ST128UTPE)
• VGA fähiges Anzeigengerät ( z.B. Monitor, Projektor, etc.)
• verfügbare AC-Steckdose
Installation
Verbinden des STUTPRXL Remote Receiver zu dem
Transmitter/Splitter:
Verbinden Sie das Cat5 Signal Quellkabel von dem UTPE Serien
Transmitter/Splitterzu dem RJ45 Anschluss zu einem ende des
Remote Receiver.
Verbinden des STUTPRXL Remote Receiver zu dem VGA
Dispaly/Monitor:
Verbinden Sie ein VGA Stecker/Stecker Kabel von dem
Anzeigengerät zu demVGA Anschluss an dem Remote Empfänger.
Einschalten des Remote Receiver:
Verbinden Sie den Stromadapter (mitgeliefert) zu dem mit 12V DC
makierten Anschluss an dem Remote Receiver. Verbinden Sie das
andere Ende zu einer Steckdose. Die Power LED leuchtet auf.
Anpassen der Bildqualität:
Sobald die Notwendigen verbindungen hergestellt sind, schalten Sie
den VGA Monitor/Display ein. An der unterseite des Remote Receiver
befinden sich Einstellregler für EQ ( Schärfe) und GAIN ( Helligkeit).
Verwenden Sie einen Kreuzschlitzschraubendreher um die Schärfe
mit dem EQ markierten Regler im Uhrzeigersinn anzupassen.
Ebenso, drehen Sie den GAIN markierten Regler im uhrzeigersinn um
die Helligkeit des Bildes anzupassen.
Für die aktuellsten Informationen besuchen Sie bitte: www.startech.com

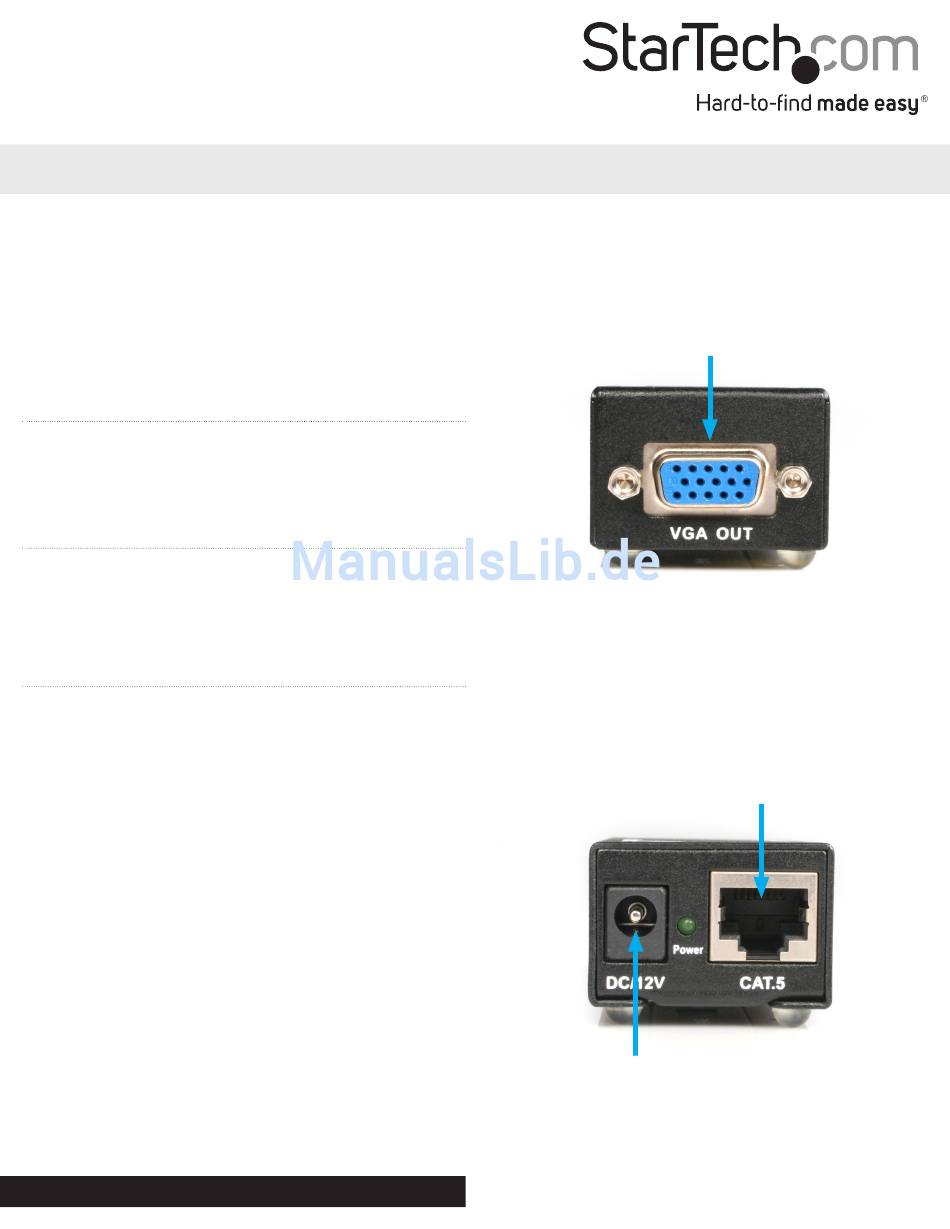

Frontansicht
VGA Anschluss
Rückansicht
DC-Stromanschluss
(Ausgang)
*Tatsächliches Produkt kann von den Fotos abweichen
RJ45 Anschluss
(Eingang)
Handbuchrevision: 04/03/2013
