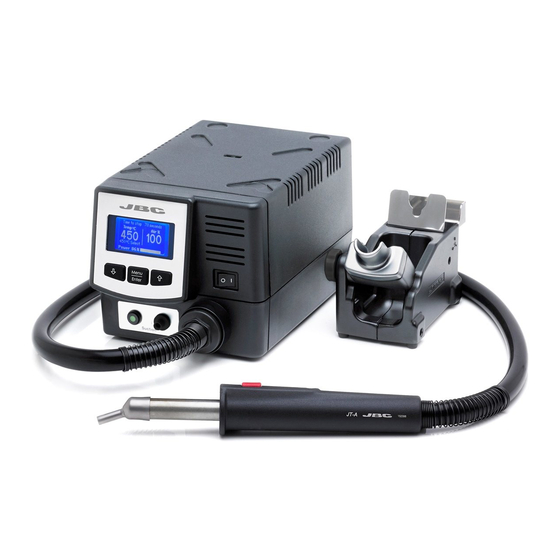

- Seite 1 Page English Deutsch Hot Air Station without extractor desk Ref. JT-QD...
-
Seite 2: Packing List
JTE-9D (100V) Stand ............1 unit Nozzles ............1 unit Ref. JT-SD Ref. JN2015 JN2012 JN2020 Power Cord ..........1 unit Manual ............1 unit Ref. 0009417 (100V/120V) Ref. 0016476 0009401 (230V) www.jbctools.com Hot Air Station without extractor desk Ref. JT-QD... -
Seite 3: Operation Modes
Features Adjustable Stand Adjust the tool holder angle to suit your work position. USB-B connector Update the station software from the JBC website Activates the suction pump Operation Modes Heating element 1. From the main Menu, select the mode to activate the tool depending on the task. -
Seite 4: Operation
w w w.jbctools.com Quick Nozzle Changer Operation Changing nozzles quickly and safely. 1. Placing 2. Heating 3. Releasing Turn the tool off and handle with care. The heating element and the nozzle are still hot. Position the extractor with the Heat the component. -
Seite 5: Program Mode
The station can store up to 25 temperature programs. T e m p 3 0 0 B a c k The first three programs are edited by JBC as an example. A i r 1 0 0 E x i t... - Seite 6 w w w.jbctools.com Replacing the Heating Element Hot Air Accessories (not supplied with JT-Q) Only perform this operation when the element is cold and the unit is disconnected from the mains. Find the model that best suits your soldering needs in www.jbctools.com 1.
-
Seite 7: Maintenance
If necessary use a tool to lever it off. and replace it in the station. - Replace any defective or damaged pieces. Use original JBC spare parts only. - Repairs should only be performed by a JBC authorized technical service. -
Seite 8: Specifications
w w w.jbctools.com Safety Specifications It is imperative to follow safety guidelines to prevent electric shock, injury, fire or explosion. JT-1QD 120V 50/60Hz. Input fuse 8A. Rated current: 6A. Control Unit model: JTE-1D JT-2QD 230V 50/60Hz. Input fuse 4A. Rated current: 3A. Control Unit model: JTE-2D JT-9QD 100V 50/60Hz. - Seite 9 Heißluftstationen ohne Abzieherpult Ref. JT-QD...
-
Seite 10: Heißluftschlauchset
Ein weiteres anschließbares Werkzeug: Präzisionsheißluftschlauchset Ref: TE-TB Ablage Netzkabel ..........1 Stück Handbuch ..........1 Stück Ref. JT-SD Ref. 0009417 (100V/120V) Ref. 0016476 0009401 (230V) Wahlweise: P-005 Fußschalter www.jbctools.com buchse Netzkabelbuchse Sicherung Hot Air Station without extractor desk Ref. JT-QD Potenzialausgleichsbuchse... -
Seite 11: Verstellbare Ablage
w w w.jbctools.com Verstellbare Ablage Schnelldüsenwechsler Stellen Sie den Werkzeughalterwinkel passend auf Ihre Arbeitsposition ein. Düsen schnell und sicher wechseln. Schalten Sie das Werkzeug ab und behandeln Sie es sorgfältig. Das Heizelement und die Düse sind noch heiß. Betriebsarten 1. Im Hauptmenü wählen Sie je nach Aufgabe die Art der Werkzeugaktivierung aus. Kompatible Düsen Stand + Autostart OFF Stand + Autostart ON... -
Seite 12: Prozess-Steuerung
% Momentan an das Heizelement abgegebene Die Station kann bis zu 25 Temperaturprogramme speichern. Leistung Die ersten drei Programme sind von JBC beispielhaft erstellt worden. Programm kopieren Menüzugriff (Taste 2 Sekunden drücken) & Auswahl bestätigen Diese Option ermöglicht Ihnen ein Programm zu kopieren. -
Seite 13: Austausch Des Heizelements
w w w.jbctools.com Austausch des Heizelements Menübildschirm Original-PIN: 0105 Diese Operation nur durchführen, wenn das Element kalt ist und das Gerät von der Stromversorgung getrennt ist. 1. Lösen Sie die Schraube. M a i n m e n u 2. Ziehen Sie das Heizelement aus dem Kolben. 1 Reset station 3. -
Seite 14: Heißluft Zubehör
w w w.jbctools.com Heißluft Zubehör Pick & Place (nicht im Lieferumfang von JT-Q enthalten) Dieses Werkzeug hilft Ihnen, dank der Vakuumpumpe einfach SMD jeder Größe zu positionieren und Finden Sie das passende Modell für Ihren Lötbedarf unter www.jbctools.com zu entfernen. Schutzbecher Stativ Abzieher... -
Seite 15: Wartung
Werkzeug, um sie herauszudrücken. - Wartung darf nicht von Kindern durchgeführt werden, wenn sie hierbei nicht beaufsichtigt werden. - Jedes defekte oder schadhafte Teil austauschen. Nur Original-Ersatzteile von JBC verwenden. - Reparaturen dürfen nur von dem Vertragskundendienst von JBC durchgeführt werden. -
Seite 16: Spezifikationen
w w w.jbctools.com Spezifikationen Exploded View · Explosionszeichnung JT-1QD 120 V 50/60 Hz. Eingangssicherung 8 A. Nennspannung: 6 A Steuereinheit Modell: JTE-1D JT-2QD 230 V 50/60 Hz. Eingangssicherung 4 A. Nennspannung: 3 A Steuereinheit Modell: JTE-2D JT-9QD 100 V 50/60 Hz. Eingangssicherung 8 A. Nennspannung: 7 A Steuereinheit Modell: JTE-9D - Gewicht: 6.7 kg (14.7lb) - Abmessungen: 148 x 184 x 140 - Nennleistung: 700 W... -
Seite 17: Warranty
Warranty Garantie JBC’s 2 year warranty covers Die 2-Jahres-Garantie von JBC this equipment against all ersteckt sich auf das Gerät bei manufacturing defects, including Herstellungsfehlern, einschließlich the replacement of defective Fehlern der Verarbeitung und parts and labour. dem Ersatz defekter Teile und Warranty does not cover product deren Austausch.
