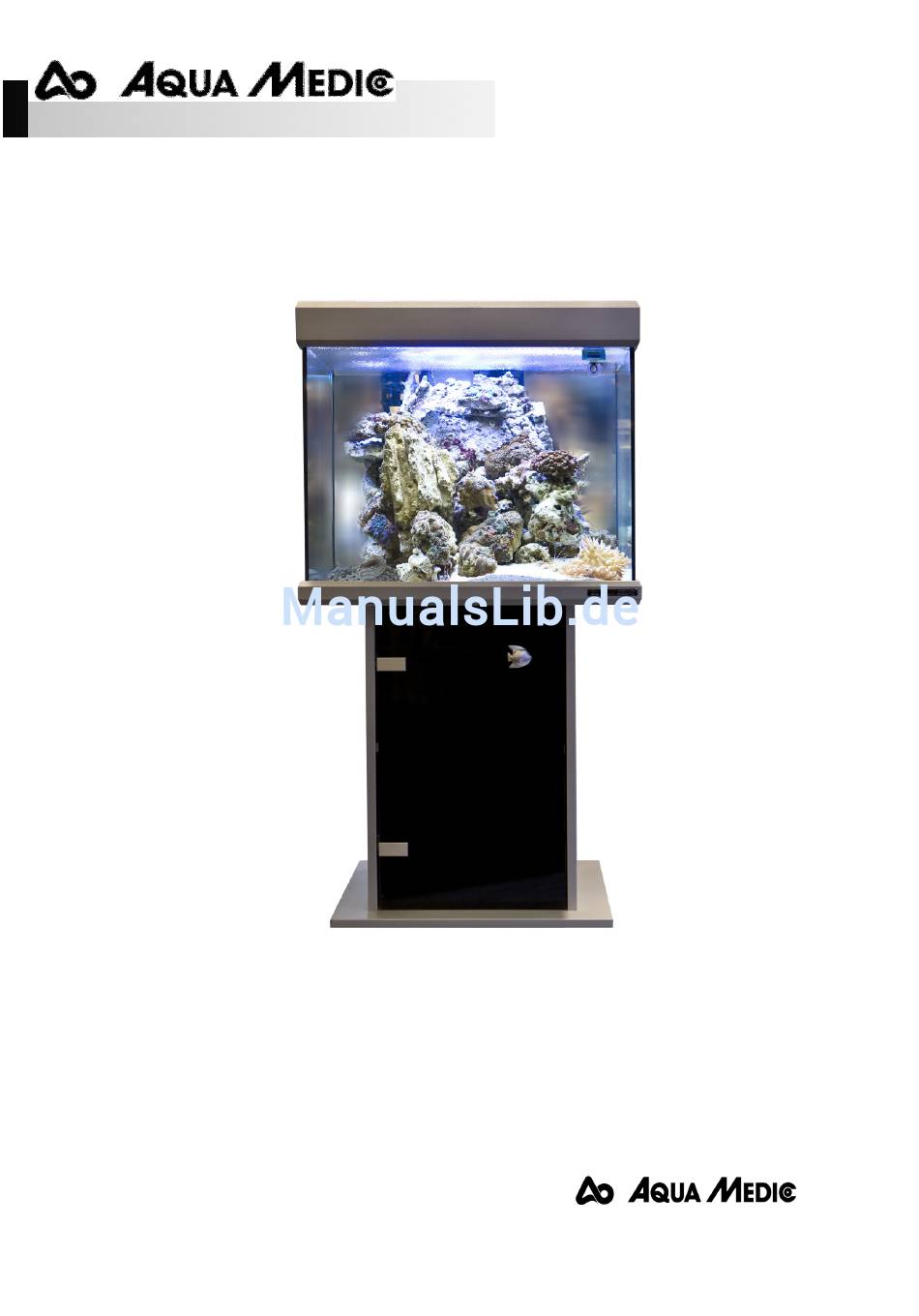

Gramma Meerwasseraquarium
Bedienungsanleitung D
Das
Meerwasseraquarium
Gramma
ist
ein
Komplettsystem,
das
alle
wichtigen
Teile
eines
Meerwasseraquariums beinhaltet. Es wird mit dem Abschäumer I 400, mit zwei Leuchtbalken sun cover
2 x 24 Watt, der Umwälzpumpe PF 1000 und einem Unterschrank mit Glastür geliefert.
Der gesamte Inhalt beträgt ca. 195 Liter.
Abmessungen: 134 x 68 x 62 cm (Aquarium 65,5 x 60 x 60 cm), Wasserstand 50 cm.
GmbH
Gewerbepark 24, 49143 Bissendorf, Germany
________________________________________________________________________________________________
1
Werbung
Verwandte Anleitungen für Aqua Medic Gramma
Inhaltszusammenfassung für Aqua Medic Gramma
- Seite 1 Gramma Meerwasseraquarium Bedienungsanleitung D Meerwasseraquarium Gramma Komplettsystem, alle wichtigen Teile eines Meerwasseraquariums beinhaltet. Es wird mit dem Abschäumer I 400, mit zwei Leuchtbalken sun cover 2 x 24 Watt, der Umwälzpumpe PF 1000 und einem Unterschrank mit Glastür geliefert. Der gesamte Inhalt beträgt ca. 195 Liter.
- Seite 2 Lieferumfang: Aquarium Gramma − 2 x sun cover 2 x 24 Watt inkl. Leuchtmittel − Innenabschäumer I 400 − Strömungspumpe PF 1000 − Abdeckung mit 2 x Lüfter (regelbar, abwaschbar) − 1. Rahmen abnehmen 2. Aquarium auf Rückseite legen 3. Benötigtes Werkzeug 4.
- Seite 3 9. Aquarium aufsetzen 10. Halter für Einlegeboden einschrauben 11. Einlegeboden einsetzen 12. Teile für Glastürbefestigung 13. Dübel für Glastürschrauben eindrehen 14. Türscharnier anbringen und einschlagen 15. PE-Unterlage auf Scharnier legen 16. Scharnier in Aussparung einsetzen 17. Oberteil mit PE-Schutz versehen 18.
- Seite 4 Behandlung, Fahrlässigkeit, falschen Einbau sowie Eingriffen und Veränderungen, die von nicht-autorisierten Stellen vorgenommen wurden. AB Aqua Medic GmbH haftet nicht für Folgeschäden, die durch den Gebrauch des Gerätes entstehen. AB AQUA MEDIC GmbH - Gewerbepark 24 - 49143 Bissendorf/Germany...
- Seite 5 Turboflotor I 400 Bedienungsanleitung D Motorgetriebener Abschäumer für Aquarien bis 400 Liter Inhalt Mit dem Kauf dieses Eiweißabschäumers haben Sie sich für ein Qualitätsgerät entschieden. Es ist speziell für den aquaristischen Gebrauch entwickelt worden und wurde von Fachleuten erprobt. Mit diesem Gerät sind Sie bei richtiger Anwendung in der Lage, die organischen Inhaltsstoffe Ihres Aquarienwassers wirksam zu entfernen.
- Seite 6 1. Lieferumfang Der Turboflotor I 400 besteht aus: dem eigentlichen Abschäumerteil mit Schaumtopf und Deckel einer Dispergatorpumpe incl. AB Aqua Medic Fadenrad Abb. 1: Turboflotor I 400 2. Aufbau des Abschäumers 1. Abdeckkappe für Schaumtopf 2. Schaumtopfdeckel 3. Schaumtopf 4. 0-Ring 5.
- Seite 7 Die Dispergatorpumpe des Turboflotors I 400 saugt das Wasser aus dem Aquarium durch die Filterkammer selbsttätig an, vermischt es im Kreiselgehäuse mit Luft, die durch den dort entstandenen Unterdruck angesogen und vom AB Aqua Medic Fadenrad in feinste Luftblasen zerschlagen wird. Dieses Wasser-Luft-Gemisch wird dann in den Reaktionsraum des Eiweißabschäumers hineingepumpt, wo sich die organischen Inhaltsstoffe an die Blasen anlagern und ein Schaum entsteht, der schließlich in den...
- Seite 8 Montage im Aquarium eingeklebt, an einer Seite mit Glasstreben (bis 4 cm breit). In diesem Fall wird das Außengehäuse (19) im Aquarium unter den Glasstreben eingeklebt. Nach dem Trocknen des Klebers kann der Abschäumerkörper (8) in das Außengehäuse eingeschoben werden. Der Abschäumer sitzt jetzt fest vor den Glasstreben.
- Seite 9 Abb. 4: Montage des Turboflotors I 400 im Aquarium mit Stellfüßen und Gummisaugern. Nummerierung s. Abb. 1. Ist der Reaktorkörper sicher im Aquarium befestigt, kann die weitere Montage erfolgen: Die Dispergatorpumpe mit dem Fadenrad wird unter den Einschub (6) montiert. Dazu wird der Druckstutzen der Pumpe (15) von oben durch die Öffnung im Einschub gesteckt und mit der Pumpe verschraubt.
- Seite 10 Gittermitte sein. Füllt man verdunstetes Wasser nach, kann es ohne vorherige Reinigung des Schaumtopfes zu extrem starker Schaumentwicklung kommen. Deswegen den Schaumtopf zuvor reinigen oder mit einer Nachfüllautomatik (z. B. AB Aqua Medic Niveaumat) arbeiten. Trockener Schaum/keine Luftblasen: Zu wenig bzw. zu trockener Schaum hat meist ein verschmutztes Fadenrad bzw.
- Seite 11 Fahrlässigkeit, falschen Einbau sowie Eingriffen und Veränderungen, die von nicht-authorisierten Stellen vorgenommen wurden. AB Aqua Medic haftet nicht für Folgeschäden, die durch den Gebrauch des Gerätes entstehen. AB AQUA MEDIC GmbH - Gewerbepark 24 - 49143 Bissendorf/Germany - Technische Änderungen vorbehalten – Stand 06/2009...

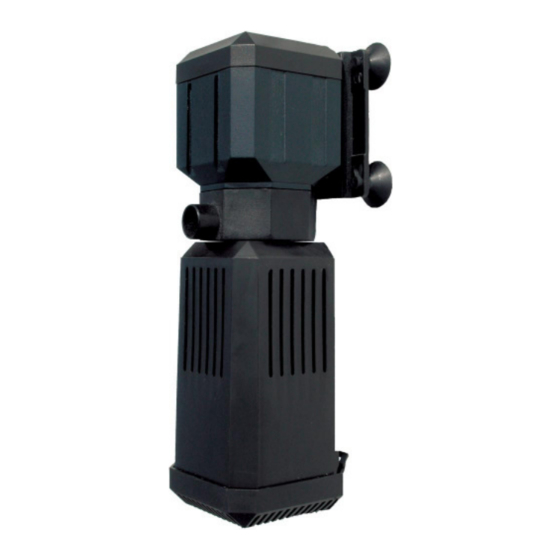

- Seite 12 Powerfilter PF 1000 Bedienungsanleitung D Innenfilter für Aquarien mit einer Durchflussrate von 1.000 Litern/Stunde Mit dem Kauf dieses Filters haben Sie sich für ein Qualitätsprodukt entschieden. Er ist speziell für den aquaristischen Gebrauch entwickelt und von Fachleuten erprobt worden. GmbH Gewerbepark 24, 49143 Bissendorf, Germany ________________________________________________________________________________...
- Seite 13 1. Eigenschaften Der Innenfilter Powerfilter PF 1000 zeichnet sich durch eine besondere Laufruhe aus. Er besitzt einen voll gekapselten Synchronmotor. Alle Materialien sind meerwasserbeständig. Die Keramikwelle der Pumpe ist praktisch verschleißfrei und bietet Gewähr für eine lange Lebensdauer. Der gesamte Pumpenteil kann demontiert und gereinigt werden. Alle elektrischen Teile der Pumpe sind gekapselt.
- Seite 14 7. Garantie AB Aqua Medic GmbH gewährt eine 12-monatige Garantie ab Kaufdatum auf alle Material- und Verarbeitungsfehler des Gerätes. Als Garantienachweis gilt der Original-Kaufbeleg. Während dieser Zeit werden wir das Produkt kostenlos durch Einbau neuer oder erneuerter Teile instandsetzen (ausgenommen Frachtkosten).
- Seite 15 Gramma sea-water aquarium system Operation manual GB The sea-water aquarium Gramma is a complete system that comes with all vital elements. It is delivered including the protein skimmer I 400, two fluorescent lamps sun cover 2 x 24 Watt, the circulating pump PF 1000 and a cabinet incl.
- Seite 16 Included in shipment: Aquarium Gramma − 2 x sun cover 2 x 24 Watt incl. lamps − protein skimmer I 400 − circulating pump PF 1000 − cover incl. 2 fans (adjustable, washable) − 1. Take off frame. 2. Turn aquarium on the back side.
- Seite 17 9. Put on aquarium. 10. Fix retainers for the shelf. 11. Put in the shelf. 12. Parts for mounting the glass door. 13. Put in pegs for the screws of the glass door. 14. Attach the door hinge and fix it. 15.
- Seite 18 These statements do not affect your statutory rights as a customer. If your AB Aqua Medic GmbH product does not appear to be working correctly or appears to be defective please contact your dealer in the first instance. Before calling your dealer please ensure you have read and understood the operating instructions. If you...
- Seite 19 Turboflotor I 400 Operation manual GB Motor driven skimmer for saltwater aquaria up to a volume of 500 liters. In purchasing this unit you have selected a top quality product. It has been specifically designed for aquarium use and has been tested by experts. This unit will efficiently remove the dissolved organic substances in your aquarium water.
- Seite 20 1. Product description The Turboflotor I 400 consists of the following parts: - Foam cup, cover and reaction-pipe - a venturi pump incl. AB Aqua Medic mesh wheel 2. Parts of Turboflotor I 400 Fig. 1 Turboflotor I 400 1. Cup to hide foam cup 2.
- Seite 21 The AQ 1200 venturi pump draws the water out of the aquarium through the filter chamber, mixes it in the pump housing with air which is then cut into small air bubbles by the AB Aqua Medic mesh wheel. This water/air mixture is pumped into the reaction pipe where the organic substances are taken up by the air bubbles.
- Seite 22 - Mounting in the aquarium, fixed with rubber suckers The skimmer can be fixed in the aquarium without glueing at a place without stress bars. First the feet (pipes, feet and sucker, 9,10,11) are mounted under the skimmer body. The pipes are cut with a saw, that the skimmer body is placed in the right height.
- Seite 23 Fig. 4: Mounting of the Turboflotor I 400 in the aquarium with pipes, feet and rubber suckers. Please refer to Fig. No. 1 for numbers. If the reactor body is safely secured in the aquarium, the mounting can be completed. The venturi pump with the mesh wheel is mounted under the insert (6).
- Seite 24 Therefore, clean the foam cup before freshwater will be re-filled or work with a re-fill system (e. g. AB Aqua Medic Niveaumat). Dry foam: Not enough foam or too dry foam could be an indication that the mesh wheel is dirty or the venturi is obstructed.
- Seite 25 These statements do not affect your statutory rights as a customer. If your AB Aqua Medic GmbH product does not appear to be working correctly or appears to be defective please contact your dealer in the first instance. Before calling your dealer please ensure you have read and understood the operating instructions. If you have any questions your dealer cannot answer please contact us.
- Seite 26 Powerfilter PF 1000 Operation Manual GB Inside filter for aquariums with a maximum capacity of 1,000 l/h With the purchase of this filter, you have selected a top quality product. It has been specifically developed for aquaristic purposes and extensively tested by specialists. GmbH Gewerbepark 24, 49143 Bissendorf, Germany ________________________________________________________________________________...
- Seite 27 1. Features The inside aquarium filter PF 1000 is watertight and safe against flooding. It works in a very quiet way. The synchronous motor is fully encased. All materials are sea water resistant. The ceramic shaft is nearly wear-resistant so that a long life span is guaranteed. The whole pump can be disassembled for cleaning.
- Seite 28 These statements do not affect your statutory rights as a customer. If your AB Aqua Medic GmbH product does not appear to be working correctly or appears to be defective please contact your dealer in the first instance. Before calling your dealer please ensure you have read and understood the operating instructions. If you have any questions your dealer cannot answer please contact us.
