- Hinweise Installation / 230V -
• Die Installation bzw. der Eingriff ins Stromnetz kann zu sehr schweren Verletzung bis hin
zu einem tödlichen Stromschlag führen.
• Anschluss oder Installation darf nur von Fachpersonal / Elektrofachkraft im
spannungs bzw. stromfreien Zustand durchgeführt werden!
Die Spannungsfreiheit muss zwingend überprüft werden!
• Beachten Sie unbedingt die UVV (Unfallverhütungsvorschriften) und VDE Bestimmungen!
Betrieb nur erlaubt an 230V~/ 50Hz
• Die Installation darf nur mit dafür zugelassenen und geprüften Werkzeugen erfolgen.
• Keine Montage auf oder in der Nähe (50cm Abstand) brennbarer / entzündlicher
Materialien (Entflammungstemperatur < 200°C). Achten Sie ebenfalls auf
Gas -/ Staub -/ Raumluft Gemisch. Lüften Sie ggf. den Raum vorher kräftig durch.
• Schalten Sie bei allen Arbeiten den Stromkreis, in dem die Installation ausgeführt wird, an
der Hauptsicherung komplett ab! Anderenfalls besteht LEBENSGEFAHR!!
• Zum Anschluss aller 230V~ / 50Hz Komponenten darf der Mindestquerschnitt (1,5mm²) der
Anschlussleitung niemals unterschritten werden.
Benutzen Sie unbedingt eine für diese Verwendung ausdrücklich zugelassene Leitung.
• Es gibt im Inneren dieses Produktes keine zu wartenden Teile.
• Der korrekte Anschluss ist zu prüfen, erst bei einwandfreier Installation darf die Spannung
wieder zugeschaltet werden.
• Der Stromkreis darf erst in Betrieb genommen werden, wenn alle
Komponenten fachgerecht und fest in der Wand / Halterung / Decke installiert
und auf volle Funktion geprüft wurden.
• Die zulässige Anschlusslast darf niemals überschritten werden.
Anschluss der Komponente
Schließen Sie die stromführenden, ankommenden Leitungen an die äußeren Anschlüsse des
Empfängers an ( siehe Abb. 1). Die inneren Klemmen sind der Schaltausgang. Die jeweilige
Belegung (Phase L oder Nullleiter) ist aufgedruckt. Die Polung muss beachtet werden. Achten
Sie darauf das die Kabel fest verschraubt und fixiert sind. Die Kabel dürfen nur soweit abiso-
liert werden das keine blaken Leiter mehr sichbar sind. Achten Sie beim fixieren bzw. einle-
gen in der Unterputzdose darauf, dass auf den EIN/Aus Schalter (Abb.2) kein Druck ausgeübt
wird. Zum Testen des Schaltausgangs lässt sich der Unterputzschalter nach Wiedereinschalten
des Hauptstroms bereits über den EIN/Aus Schalter (Abb.2) bedienen und die Schaltaktivität
wird von der Indikator LED (Abb. 2) angezeigt.

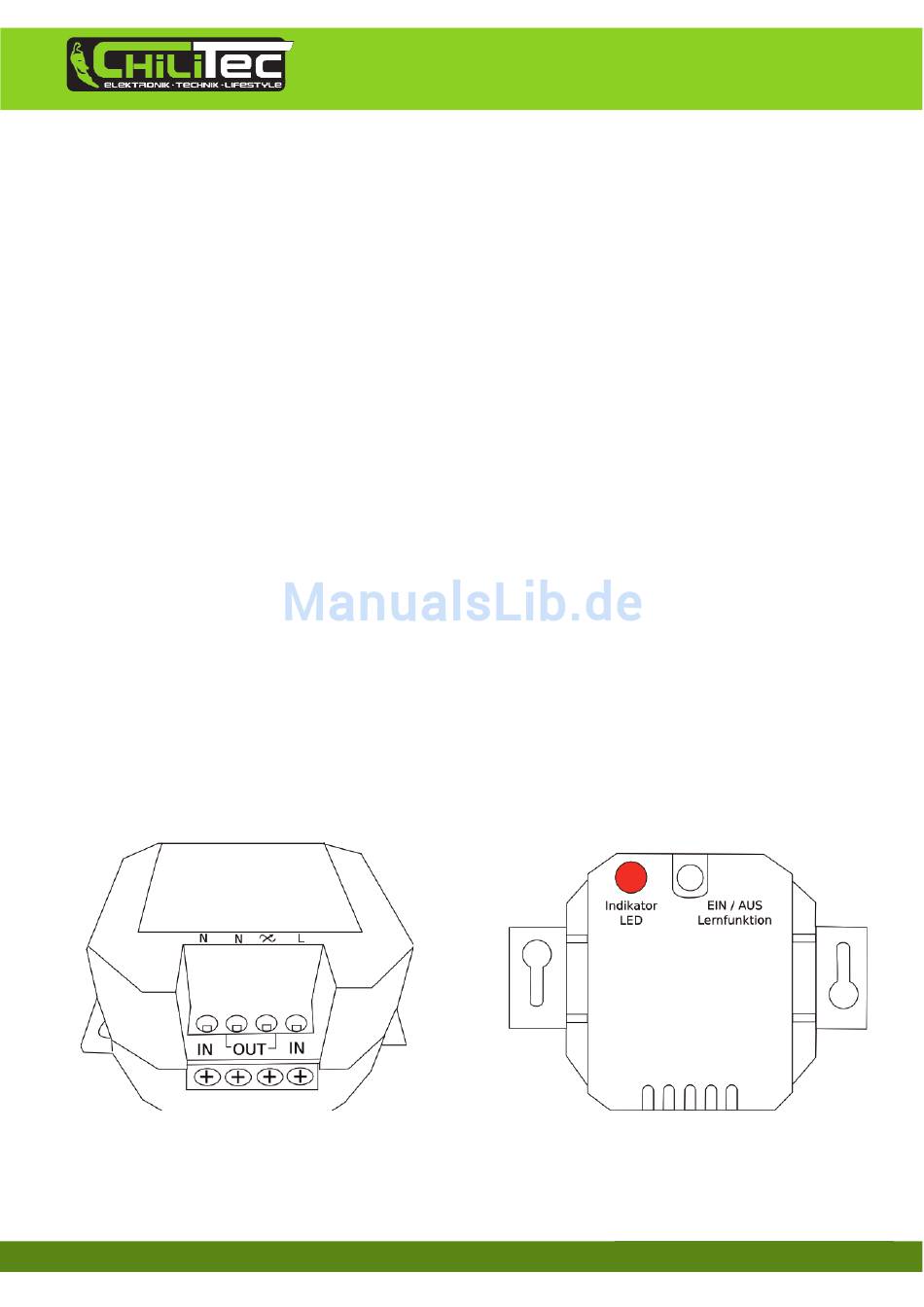

Abb. 1
Zwei oder mehr zu installierende Unterputzschalter müssen einen Mindestabstand von 90cm
zueinander haben. Die Funkverbindungen sind mit einem 24 Bit Schlüssel codiert und somit ist
es nicht möglich fremde Geräte (z.B. beim Nachbarn) ungewollt anzulernen. Ebenso ist eine
Störung des Funksignals unwahrscheinlich da die Funkverbindung der Komponenten sicher ist.
Vervielfältigung nur mit Genehmigung durch ChiliTec GmbH, Lehre
Bedienungsanleitung
-Produktdatenblatt-
Abb. 2
Seite 2 von 4
