Montage- und Betriebsanleitung
Das Nichtbeachten der Vorgaben dieser Anleitung kann eine Beeinträchtigung der Funktion oder
die Beschädigung des Geräts, anderer Sachwerte sowie Personenschäden zur Folge haben.
Lesen Sie deshalb vor der Montage und vor jeder Inbetriebnahme die entsprechenden Kapitel dieser Anleitung. Befol-
gen Sie die Arbeitsschritte in der vorgegebenen Reihenfolge und beachten Sie die enthaltenen Sicherheitshinweise.
Diese Anleitung ist Teil des Produkts. Verwahren Sie diese deshalb ständig am Pro-
004413
„Gas-Bräter"
Vor der Arbeit erst lesen!
dukt und übergeben Sie diese an jeden nachfolgenden Benutzer.
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Landmann Gas-Bräter 0044123

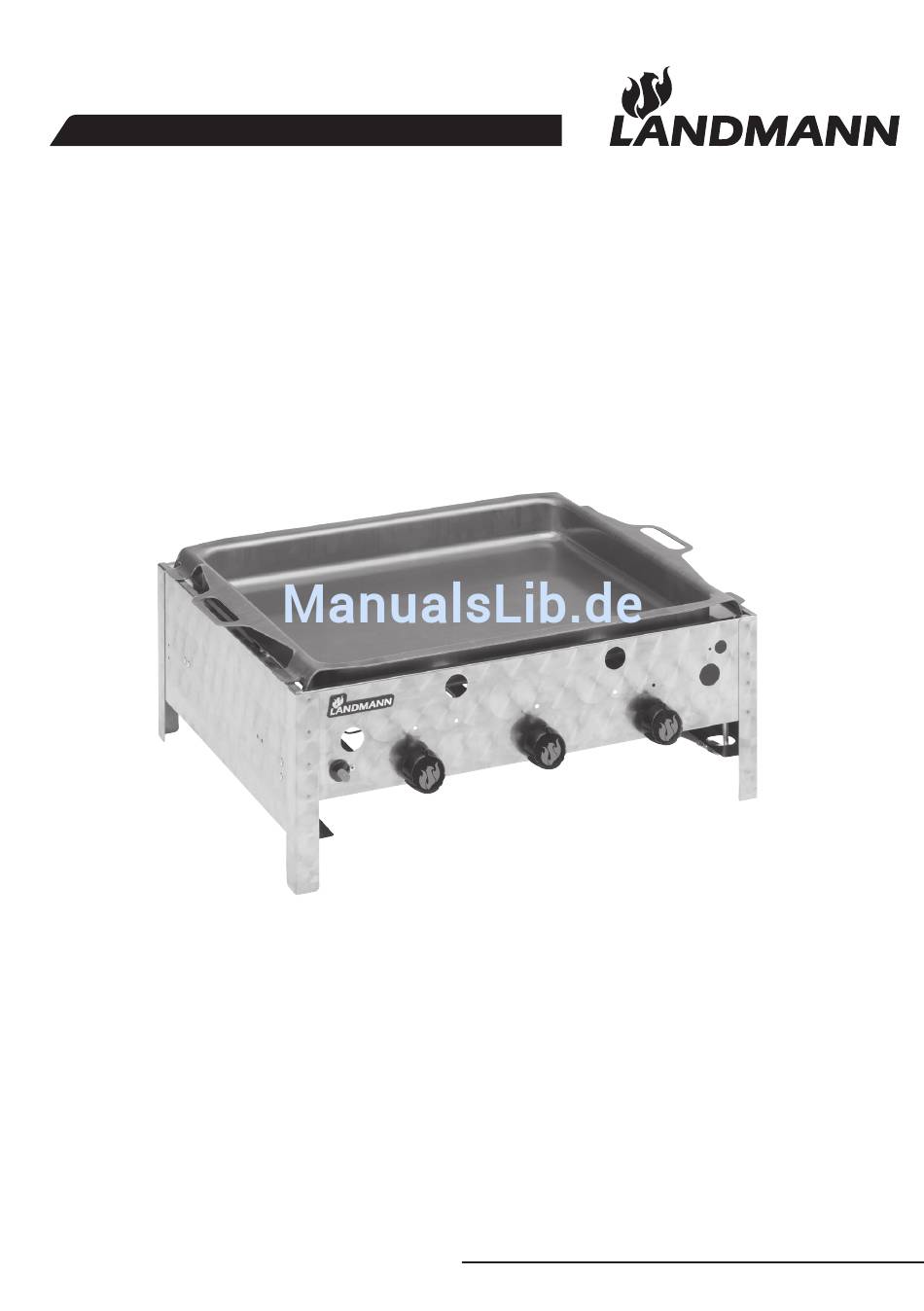

- Seite 1 004413 ersion #2015 tand 11/14 usgabe 004413 „Gas-Bräter“ • 1 DE Montage- und Betriebsanleitung Vor der Arbeit erst lesen! Das Nichtbeachten der Vorgaben dieser Anleitung kann eine Beeinträchtigung der Funktion oder die Beschädigung des Geräts, anderer Sachwerte sowie Personenschäden zur Folge haben. Lesen Sie deshalb vor der Montage und vor jeder Inbetriebnahme die entsprechenden Kapitel dieser Anleitung.
-
Seite 2: Inhaltsverzeichnis
Gasflasche anschließen ........................15 Gasflasche abklemmen ........................16 Montage der Schlauchleitung ......................17 Bedienung ..............................18 Bräter in Betrieb nehmen ........................18 Bräter außer Betrieb nehmen ......................19 Reinigung ..............................20 Bräter ..............................20 Gassystem ............................20 Wartung ..............................21 Umwelthinweise und Entsorgungsmaßnahmen ..................21 Fehlersuche und Störungsbeseitigung ......................22 2 LANDMANN... -
Seite 3: Sicherheitshinweise
Folge haben kann, wenn nicht die genannten Maßnahmen ergriffen werden. Gefahr ... eine mögliche Gefahr, die Sachschäden zur Folge haben kann, wenn nicht die genannten Maßnahmen ergriffen werden. Achtung Anwendungshinweise Piktogramm Hinweis auf ..eine hilfreiche Funktion oder einen nützlichen Tipp. LANDMANN... -
Seite 4: Gefahr „Heiße Oberflächen Und Teile
Schutzmaßnahmen während des Grillens / Bratens: • Grillhandschuhe tragen. • Bräter nie unbeaufsichtigt lassen. Insbesondere aufpassen, dass keine Kinder oder Haus- tiere in die Nähe des Bräters gelangen. • ACHTUNG: Zugängliche Teile können sehr heiß sein. Kinder fernhalten. 4 LANDMANN... -
Seite 5: Gefahr „Gas Entzündet Sich Leicht
Anforderungen bestehen. • Bei porösen oder defekten gasführenden Verbindungen darf der Bräter nicht in Betrieb genommen werden. Das gilt auch bei z. B. durch Insekten verstopfte Schläuche oder Ar- maturen, da es dabei zu einem gefährlichen Flammenrückschlag kommen kann. LANDMANN... -
Seite 6: Gefahr „Gas Verdrängt Sauerstoff
Bei längerem Nichtgebrauch Gasflasche abklemmen und ordnungsgemäß lagern: – Gasflaschen-Ventil mit Verschlussmutter und Schutzkappe versehen. – Gasflasche nicht lagern in Räumen unter Erdgleiche, in Treppenhäusern, Fluren, Durchgängen und Durchfahrten von Gebäuden, sowie in deren Nähe. – Gasflaschen – auch leere – immer stehend lagern! 6 LANDMANN... -
Seite 7: Technische Daten
Durchflussmenge max. 1,5 kg/h Betriebsdruck 50 mbar Gasschlauch Schlauchleitung (max. 1,5 m) gemäß DIN 4815-2 Zündung Piezo-Zündung Flammenregelung stufenlos 0 bis Max. Düsendurchmesser 0,87 mm Zulässige Gasflaschengrößen 5 kg: Ø 240mm x 470mm 11 kg: Ø 310mm x 560mm LANDMANN... -
Seite 8: Lieferumfang
Lieferumfang Pos. Anz. Bezeichnung Bräter-Korpus Fritierpfanne Gasschlauch, Druckminderer Piezo-Zünder Flammenregler Zeichnung 8 LANDMANN... -
Seite 9: Zubehör (Separat Erhältlich)
Zubehör (separat erhältlich) Zubehör 00444: • Grillrost • Brennerabdeckung • Fettschale Zubehör 004474: • Untergestell Zubehör 70432: • Untergestell fahrbar LANDMANN... -
Seite 10: Bedienelemente
Verbindung Gasflasche - Druckminderer Überwurfmutter Druckminderer Gasflasche anschließen (links drehen) und abklemmen (rechts drehen). Druckminderer Gasdruck reduzieren. Anschlussgewinde Druckminderer Verbindung Druckminderer - Gasschlauch Überwurfmutter Verbindung Gasschlauch - Druckminderer Gasschlauch Gas zum Brenner leiten. Verschlussgewinde Verbindung Gasschlauch - Anschlussrohr Bräter G5 G6 10 LANDMANN... -
Seite 11: Funktion
Bräter nicht mit Holzkohle oder anderem Brennmaterial als Flüssiggas (Propan/Butan) betreiben. • Bräter nicht als Kochstelle in Verbindung mit Töpfen verwenden. • Bräter nicht als Heizung verwenden. Bräter nicht zum Erhitzen von Stoffen und Materialien außer grillbarer Lebensmittel verwenden. LANDMANN... -
Seite 12: Gewährleistung Und Haftungsausschluss
Änderungen am Bräter vorgenommen werden. • wenn Zubehör eingesetzt wird, das nicht ausdrücklich für diesen Bräter zugelassen ist (im Zweifelsfall bitte beim Kun- dendienst anfragen). • wenn keine Original-Ersatzteile der LANDMANN GmbH & Co. Handels-KG verwendet werden. 12 LANDMANN... -
Seite 13: Montage
Lesen Sie den Text eines Montageschrittes vor der Ausführung komplett durch, da hilfreiche Hinweise manchmal erst nach- folgend aufgeführt sind. Auch wenn Sie kein erfahrener Heimwerker sind, benötigen Sie für die Montage in der Regel nicht viel länger als eine Stunde. LANDMANN... -
Seite 14: Gasflasche Anschließen Und Abklemmen
Mit einem Lecksuchmittel spüren Sie Lecks im Gassystem auf. Sie erhalten es im Baumarkt oder beim Flüssiggashänd- ler. Bitte beachten Sie die Bedienungsanleitung des Lecksuchmittels. Die folgenden Teile sind im Lieferumfang enthalten. Sie entsprechen den Normen, die für das jeweilige Land gelten, in das von der Firma LANDMANN geliefert wird. • Druckminderer Fest eingestellter und -anerkannter Druckminderer, max. -
Seite 15: Gasflasche Anschließen
– Eine Dichtheitsprüfung mit offener Flamme ist nicht zulässig. Eine Dichtheitsprüfung nach Gehör ist nicht sicher. – Bei erkennbarer Undichtigkeit sofort das Flaschenventil schließen (nach rechts drehen) und undichte Verbindung nachziehen oder undichtes Teil austauschen. Wiederholen Sie die Dichtheitsprüfung. 8. Schließen Sie das Flaschenventil (G1 nach rechts drehen), wenn Sie nicht sofort grillen möchten. LANDMANN... -
Seite 16: Gasflasche Abklemmen
4. Lagern Sie die Gasflasche ordnungsgemäß: – Gasflaschen-Ventil mit Verschlussmutter und Schutzkappe versehen. – Gasflasche nicht lagern in Räumen unter Erdgleiche, in Treppenhäusern, Fluren, Durchgängen und Durchfahrten von Gebäuden sowie in deren Nähe. – Gasflaschen – auch leere – immer stehend lagern! 16 LANDMANN... -
Seite 17: Montage Der Schlauchleitung
Überwurfmutter und das Verschlussgewinde (G8) mittels zweier Gabelschlüssel (SW 14 & 17) sehr fest miteinander. Hierbei schneidet sich der Schneidring derart auf dem Anschlussrohr des Bräters fest, dass eine manuelle Lösung der Verbindung nicht mehr möglich ist. Anschlussrohr des Bräters Überwurfmutter Schneidring > 2mm LANDMANN... -
Seite 18: Bedienung
11. Wenn der Bräter aufgeheizt ist, drehen Sie die Flammenregler (B) auf die gewünschte Wärmeleistung (Flammengröße). 12. Jetzt können Sie Ihr Grillgut auf die Frittierpfanne (2) legen. Wir empfehlen, dabei Grillhandschuhe oder sonstige vor Hitze schützende Handschuhe zu tragen. 18 LANDMANN... -
Seite 19: Bräter Außer Betrieb Nehmen
4. Bei längerem Nichtgebrauch: – Klemmen Sie die Gasflasche ab (siehe Kapitel „Gasflasche abklemmen“). – Lagern Sie den Bräter an einem trockenen Ort. Falls sich doch Feuchtigkeit an dem Gerät bilden sollten, wischen Sie den Bräter vor Inbetriebnahme trocken. LANDMANN... -
Seite 20: Reinigung
Reinigen Sie den Bereich um die Zündkerze mit besonderer Vorsicht. Gassystem Die Gasaustrittsdüse am Einstellglied (hinter dem Korpus) kann bei Bedarf mit einer Nadel gereinigt werden. Alle anderen gasführende Teile dürfen nur von einem Fachmann gereinigt werden. Zerlegen Sie auf keinen Fall das Einstellglied! 20 LANDMANN... -
Seite 21: Wartung
Das Gassystem muss jedesmal geprüft werden, wenn eine Gasflasche angeschlossen wird (siehe Kapitel „Gasflasche an- schließen und abklemmen“). Achten Sie darauf, den Schlauch gegebenenfalls auszutauschen, wenn entsprechende nationale Anforderungen bestehen. Umwelthinweise und Entsorgungsmaßnahmen Zur Entsorgung des Bräters, zerlegen Sie ihn in seine Einzelteile. Geben Sie Metalle und Kunststoffe in die Wiederverwertung. LANDMANN... -
Seite 22: Fehlersuche Und Störungsbeseitigung
1. Sofort Flaschenventil schließen (G1 räusch Verstopfungen am Brenner nach rechts drehen) 2. Drei Minuten warten und Bräter er- neut in Betrieb nehmen 3. Tritt die Störung erneut auf, Brenner ausbauen und reinigen Keine Veränderungen am Gerät vornehmen! 22 LANDMANN... - Seite 23 LANDMANN...
