EUCHNER LCA 2 Betriebsanleitung

Lichtgitter/ lichtvorhänge
Vorschau ausblenden Andere Handbücher für LCA 2:
Diese Anleitung herunterladen
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Betriebsanleitung
Operating Instructions
Lichtgitter/ Lichtvorhänge
LCA 2
Light Grids/ Light Curtains
LCA 2
DE
EN

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für EUCHNER LCA 2

Inhaltszusammenfassung für EUCHNER LCA 2

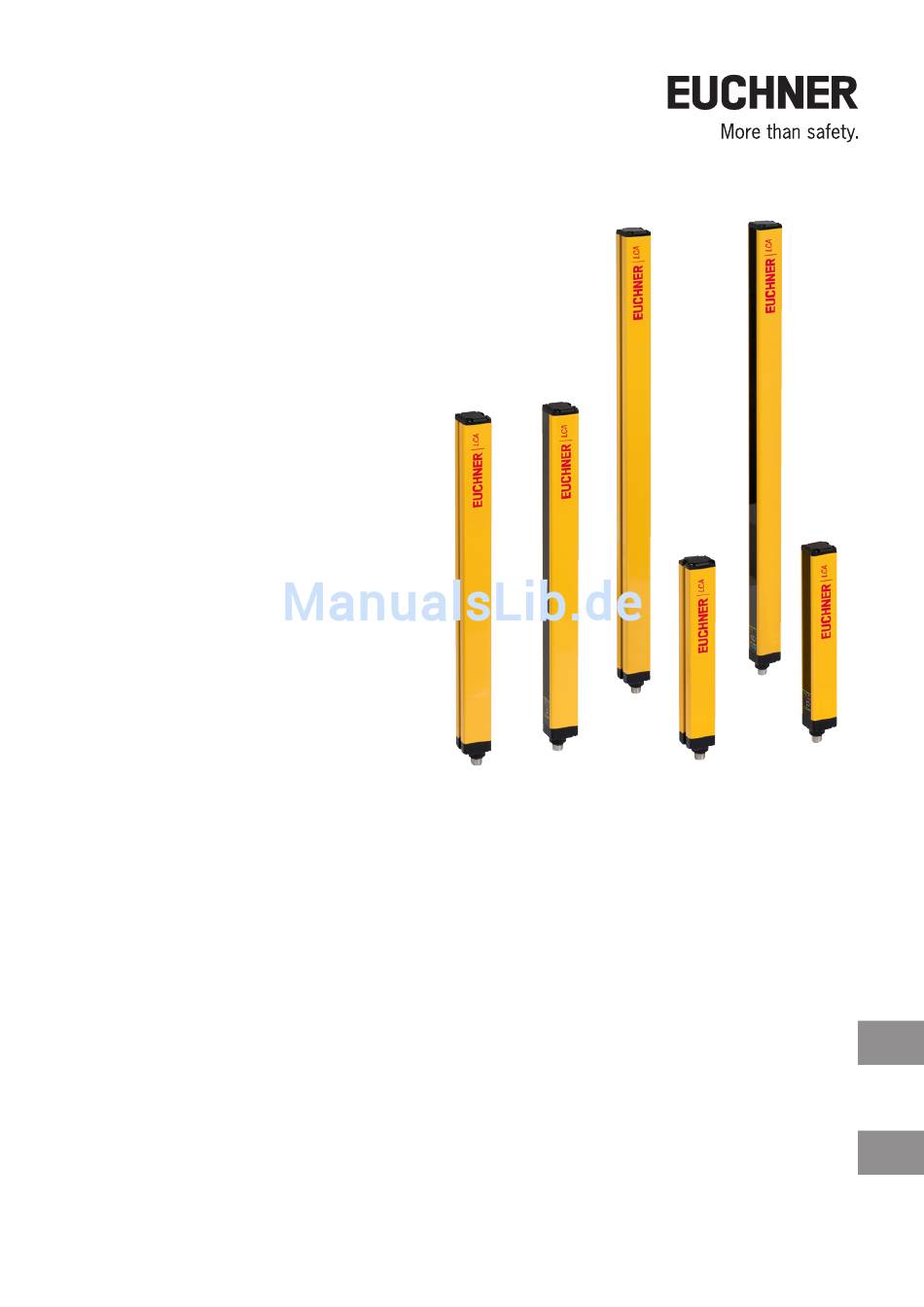

  • Seite 1 Betriebsanleitung Operating Instructions Lichtgitter/ Lichtvorhänge LCA 2 Light Grids/ Light Curtains LCA 2...

  • Seite 2: Inhaltsverzeichnis

    Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 Inhalt Zu diesem Dokument .................... 4 1.1. Gültigkeit ............................4 1.2. Zielgruppe ............................4 1.3. Zeichenerklärung ..........................4 1.4. Ergänzende Dokumente ........................4 Bestimmungsgemäßer Gebrauch ................5 Beschreibung der Sicherheitsfunktion ..............6 Haftungsausschluss und Gewährleistung ..............6 Allgemeine Sicherheitshinweise ................7 Funktion .......................
  • Seite 3 8.1. Senderanschlüsse ........................27 8.1.1. LCA 2 (Mit Integrierten Steuerfunktionen) ................27 8.2. Empfängeranschluss ........................28 8.2.1. LCA 2 (Modelle mit integrierten Steuerfunktionen) ...............28 Betriebsarten/ Inbetriebnahme ................29 9.1. Konfiguration und Betriebsarten (Mit integrierten Steuerfunktionen) ...........29 9.1.1. Betriebsart Manuell ......................29 9.1.2. Betriebsart Automatik .......................29 9.1.3.

  • Seite 4: Zu Diesem Dokument

    Lesen Sie immer alle Dokumente durch, um einen vollständigen Überblick für die sichere Instal- lation, Inbetriebnahme und Bedienung des Geräts zu bekommen. Die Dokumente können unter www.euchner.de heruntergeladen werden. Geben Sie hierzu die Dok. Nr. in die Suche ein. (Originalbetriebsanleitung) 2504708-02-02/18...

  • Seite 5: Bestimmungsgemäßer Gebrauch

    Dazu muss das Gesamtsystem z. B. nach EN ISO 13849-2 validiert werden. LCA 2 TR (mit integrierten Zusatzfunktionen) Geräte der Baureihe LCA 2 bestehen aus Sender und Empfänger. Interne Zusatzfunktionen ermöglichen eine Kontrolle des Feedbacks externer Schütze, die Verwaltung des manuellen/automatischen Betriebs sowie die Einstellung unterschiedlicher Reichweiten.

  • Seite 6: Beschreibung Der Sicherheitsfunktion

    Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 3. Beschreibung der Sicherheitsfunktion Geräte dieser Baureihe verfügen über folgende Sicherheitsfunktion: Das sichere Erkennen einer Unterbrechung des Schutzfelds Sicherheitsfunktion: Bei Unterbrechung des Schutzfelds werden die Sicherheitsausgänge abgeschaltet. Sicherheitskennwerte: Kategorie, Performance Level, PFH , SIL 4. Haftungsausschluss und Gewährleistung Wenn die o. g.

  • Seite 7: Allgemeine Sicherheitshinweise

    Ì Stellen Sie sicher, dass die Betriebsanleitung bei Montage, Inbetriebnahme und Wartungsarbeiten jederzeit zur Verfügung steht. Ì Die Betriebsanleitung können Sie unter www.euchner.de herunterladen. WARNUNG Ì Das Gerät darf nur von einer sicherheitstechnisch geschulten Elektrofachkraft eingebaut, ange- schlossen und in Betrieb gesetzt werden.

  • Seite 8: Funktion

    Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 6. Funktion Die Geräte der Baureihe LCA bestehen aus Sender (S) und Empfänger (E). Der Sender schickt Infrarot-Lichtstrahlen zum Empfänger. Diese bilden ein Schutzfeld um gefährliche Bereiche zu überwachen. Wird mindestens ein Lichtstrahl des Schutzfelds unterbrochen, schalten die Sicherheitsausgänge des Empfängers ab.

  • Seite 9: Ausführungen Im Überblick

    Lichtvorhang 2 - 4 Lichtstrahlen Vielzahl an Lichtstrahlen, Angabe als »Aufl ösung« Bild 3: Lichtgitter, Lichtvorhang 6.1. Ausführungen im Überblick Lichtvorhänge LCA 2 sind in folgenden Auflösungen erhältlich: Ì 30 mm (geschützte Höhen von 160 mm bis 1810 mm) HANDSCHUTZ  Ì 40 mm (geschützte Höhen von 160 mm bis 1810 mm) HANDSCHUTZ ...

  • Seite 10: Test-Funktion

    Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 6.2. Test-Funktion Die Test Funktion ermöglicht die Prüfung der Schutzfunktion unabhängig von der Maschinenfunktion. Über eine simulierte Unterbrechung werden die Sicherheitsausgänge deaktiviert. Eine externe Steuerungseinheit kann den Betrieb des Gesamtsystems prüfen, indem die angeschlossenen nachgeschalteten Geräte geprüft werden. Die Test Funktion bleibt aktiv bis die Umschaltung in den Normalbetrieb erfolgt.

  • Seite 11: Led-Anzeigen

    Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 6.3. LED-Anzeigen In den folgenden Abbildungen, werden die verschiedenen Systemzustände des Senders und des Empfängers dargestellt. ERROR STOP START TEST Sender Empfänger HINWEIS Anhand der LED-Anzeigen ist der jeweilige Systemzustand des Geräts ersichtlich. Zur Behebung fehlerhafter Systemzustände, siehe Kapitel Diagnose / Fehlerbehebung.

  • Seite 12: Sicherheitsausgänge

    Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 6.4. Sicherheitsausgänge Die Empfängereinheit besitzt die zwei Sicherheitsausgänge F01A/FO1B (PNP-Ausgänge). Die detaillierten Schaltzustände des Gerätes, finden Sie in der untenstehenden Tabelle. Eventuelle Kurzschlüsse zwischen den Ausgängen und den Versorgungen von 24 DC oder 0 DC, werden vom Gerät  ...

  • Seite 13: Montage

    Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 7. Montage Sender und Empfänger müssen unter Einhaltung des Mindestsicherheitsabstands S positioniert werden. Das Erreichen des Gefahrenbereichs darf nur nach dem Stoppen der gefahrbringenden Maschinenbewegung möglich sein (siehe Bild 5 ). Die Berechnung des Sicherheitsabstands für Lichtgitter und Lichtvorhänge muss anhand der folgenden Kapitel erfolgen.

  • Seite 14: Sicherheitsabstand Lichtvorhänge (Horizontale Montage)

    Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 7.1. Sicherheitsabstand Lichtvorhänge (horizontale Montage) Bei einer horizontalen Montage des Schutzfelds zur Annäherungsrichtung, wird der Mindestsicherheitsabstand S nach fol- gender Formel berechnet. S = 1600 (t1 + t2) + 1200 – 0.4 H H = 15 (d – 50) HINWEIS Die Höhe H ergibt sich aus dem Abstand der Schutzeinrichtung zur Grundfläche (G).

  • Seite 15: Sicherheitsabstand Lichtvorhänge (Vertikale Montage)

    Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 7.2. Sicherheitsabstand Lichtvorhänge (vertikale Montage) Für die vertikale Montage ist zunächst die Auflösung des Geräts zu bestimmen. Abhängig vom Ergebnis wird in zwei Fälle unterschieden: Fall A: Auflösung ≥ 50 mm Fall B: Auflösung < 50 mm Je nach Ergebnis, ist der entsprechende Abschnitt zu beachten.
  • Seite 16 Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 Fall B: Auflösung ≤ 50 mm Wichtig! Für eine Auflösung ≤ 50 mm ist ein zusätzlicher Abstand zum Gefahrenbereich zu beachten! Der Sicherheitsabstand S wird mit folgender Formel berechnet: S = 2000 (t1 + t2) + C  Wenn das Ergebnis der Berechnung sich im Wertebereich 100 – 500 mm befindet, kann der Wert S verwendet werden.

  • Seite 17: Sicherheitsabstand Lichtgitter (Vertikale Montage)

    Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 7.3. Sicherheitsabstand Lichtgitter (vertikale Montage) Wichtig! Lichtgitter sind ausschließlich zum Erfassen des gesamten Körpers geeignet. Für die Erfassung einzelner Körperteile sind Lichtvorhänge zu verwenden.  Der Sicherheitsabstand S wird mit folgender Formel berechnet: S = 1600 (t1 + t2) + 850 Gefahrenstelle...

  • Seite 18: Positionierung

    Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 7.4. Installation Wichtig! Vor dem Installieren des Sicherheitssystems müssen alle im Anschluss aufgeführten Bedingungen überprüft werden: Ì Der Schutzgrad (Typ 2, SIL 1, SIL CL1, PLc) des Systems, muss mit der Gefährlichkeit des zu steuernden Systems vereinbar sein.

  • Seite 19: Nutzbare Reichweite Bei Besonderen Umgebungsbedingungen

    Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 7.6. Nutzbare Reichweite bei besonderen Umgebungsbedingungen Bei Umgebungsbedingungen in denen Nebel, Regen, Rauch oder Staub auftritt, sind Korrekturen in der Reichweite vorzu- nehmen. Diese können der folgenden Tabelle entnommen werden. Tabelle 5: Korrekturfaktor Fc Umgebungsbedingungen...
  • Seite 20 Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 Bild 11: Einsatz von mehreren Schutzeinrichtungen (Multiple Systeme) (Originalbetriebsanleitung) 2504708-02-02/18...

  • Seite 21: Montieren Und Ausrichten

     Beachten Sie das maximale Anzugsdrehmoment für die Befestigung von Sender und Empfänger an der Montagehalterung  von 2,5 bis 3 Nm. Verwenden Sie für die Montage ausschließlich Zubehörteile von EUCHNER.  GEFAHR Außerkraftsetzen der Sicherheitsfunktion Bei falscher Montage, kann die Schutzfunktion des Systems außer Kraft gesetzt werden.

  • Seite 22: Optische Ausrichtung

    Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 7.9. Optische Ausrichtung STOP STOP STOP STOP START START START START SIGNAL SIGNAL Bild 13: Optische Ausrichtung Sender und Empfänger (Originalbetriebsanleitung) 2504708-02-02/18...

  • Seite 23: Verwendung Von Umlenkspiegeln

    Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 Tipp! Für die nachfolgende Ausrichtung von Sender und Empfänger, empfehlen wir die Verwendung der Ausrichthilfe vom Typ AY-OS-LSR. 1. Richten Sie Sender und Empfänger so aus, dass sich der jeweils erste und letzte Lichtstrahl auf derselben Achse befinden.

  • Seite 24: Empfänger

    Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 Sender Empfänger Gefahrenbereich Spiegel Spiegel Bild 14: Verwendung von Umlenkspiegeln 1. Ermitteln Sie den Arbeitsabstand über die Summen der Längen des geschützten Bereichs. (L1 = Sender – Spiegel, L2 = Spiegel – Spiegel , L3 = Spiegel – Empfänger) Beachten Sie, dass sich bei Einsatz eines Spiegels, die max.

  • Seite 25: Abstand Von Reflektierenden Flächen

    Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 7.11. Abstand von reflektierenden Flächen Reflektierende Oberflächen in der Nähe des Geräts können die Erfassung des Lichtstrahls beeinflussen. Mit zunehmender Entfernung zwischen Sender und Empfänger, vergrößert sich der Lichtkegel eines Lichtstrahls. Dieser kann von reflektie- renden Objekten abgelenkt werden und wieder an den Empfänger gesendet werden.
  • Seite 26 Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 Schutzfeld Bild 16: Mindestabstand d / Nutzbare Reichweite (Originalbetriebsanleitung) 2504708-02-02/18...

  • Seite 27: Elektrischer Anschluss

    Einbauort des Gerätes den Anforderungen gemäß EN 60204-1:2006, Abschnitt 4.4.2 (EMV) entsprechen. WARNUNG Zur Gewährleistung der Sicherheit müssen immer beide Sicherheitsausgänge ausgewertet werden. 8.1. Senderanschlüsse 8.1.1. LCA 2 (Mit Integrierten Steuerfunktionen) Tabelle 7: M12, 5-polig Steckverbinder Bezeichnung Funktion Aderfarbe Anschlussleitung (Ansicht auf Steckseite) 24 V DC...

  • Seite 28: Empfängeranschluss

    Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 8.2. Empfängeranschluss 8.2.1. LCA 2 (Modelle mit integrierten Steuerfunktionen) Tabelle 9: M12, 8-polig RX Steckverbinder Bezeichnung Funktion Aderfarbe Anschlussleitung (Ansicht auf Steckseite) FO1A Sicherheitsausgang Kanal A 24 V DC Betriebsspannung 24 V DC FO1B Sicherheitsausgang Kanal B K1_K2/RESTART* Feedback externe Schütze SEL_A* Gerätekonfiguration...

  • Seite 29: Betriebsarten/ Inbetriebnahme

    Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 9. Betriebsarten/ Inbetriebnahme 9.1. Konfiguration und Betriebsarten (Mit integrierten Steuerfunktionen) Die Betriebsart ist abhängig von den Ergebnissen der Risikoanalyse. Anhand des erforderlichen Schutzgrades, kann das System für den automatischen oder manuellen Betrieb konfiguriert werden. Die Funktionsweise des Gerätes kann über die Ansteuerung der Pins definiert werden. Die folgende Tabelle zeigt, wie diese angesteuert werden können.

  • Seite 30: Anschluss Externe Schütze K1 Und K2

    Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 VORSICHT In der Betriebsart Automatik steht nach einem Neustart kein Verblockungskreis zur Verfügung. (Start / Restart Interlock). Beachten Sie vor einer Konfiguration das Ergebnis ihrer Risikoanalyse.  Tabelle 11: Betriebsart Automatik Status Schutzeinrichtung Verhalten Sicherheitsausgänge...
  • Seite 31 Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 AUTOMATIC 24 V DC +24V K1_K2 SEL_A SEL_B RESTART Operation mode Safety Outputs FO1A FO1B Connected load AUTOMATIC WITH FEEDBACK 24 V DC +24V K1_K2 SEL_A SEL_B RESTART Operation mode Safety Outputs FO1A FO1B Connected...
  • Seite 32 Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 MANUAL MODE 24 V DC RESTART +24V K1_K2 SEL_A SEL_B RESTART Operation mode Safety Outputs FO1A FO1B Connected load MANUAL MODE WITH FEEDBACK 24 V DC RESTART +24V K1_K2 SEL_A SEL_B RESTART Operation mode Safety...
  • Seite 33 Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 Bild 20: Empfänger ESM Anschlussplan 2504708-02-02/18 (Originalbetriebsanleitung)
  • Seite 34 Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 Bild 21: Empfänger MSC Anschlussplan (Originalbetriebsanleitung) 2504708-02-02/18...

  • Seite 35: Diagnose/ Fehlerbehebung

    Die vom störenden Sender kommenden Strahlen mit matten Schutzvorrichtungen abschirmen Anschlüsse kontrollieren. 5 aufeinander Ì Fehler Sicherheitsausgänge Bleibt der Fehler bestehen, zur Reparatur an EUCHNER folgende Impulse senden. 6/7 aufeinander Interner Fehler Setzen Sie sich mit dem Hersteller in Verbindung.

  • Seite 36: Technische Daten

    Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 11. Technische Daten HINWEIS Liegt dem Produkt ein Datenblatt bei, gelten die Angaben des Datenblatts. Parameter LCA 2 Einheit Schutzfeldhöhe 160 – 1810 Auflösungen 30/40/50 Anzahl Strahlen (Lichtgitter) 2/3/4 Strahlen Nutzbare Reichweite (auswählbar) 0 … 4 (niedrig) / 0 … 12 (hoch) Art des Ausganges 2 Halbleiterausgänge, p-schaltend, kurzschlusssicher...
  • Seite 37 Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 Tabelle 15: LCA 2TR 30 … Modelle mit 1060 1210 1360 1510 1660 1810 Auflösung 30 mm Strahlenanzahl Reaktionszeit [ms] 14,5 17,5 19,5 22,5 Schutzfeld [mm] 1060 1210 1360 1510 1660 1810 2,05E-08 2,67E-08 3,31E-08 3,93E-08...

  • Seite 38: Maßzeichnungen

    2 Halterungen TYP LE mit 2 Einsätzen 3 Halterungen TYP LE mit 3 Einsätzen B* = Abstand Label bis Schutzkappe Tabelle 20: Abmessungen Sender und Empfänger Modelle LCA 2 2B, LCA 2 3B und LCA 2 4B Modell Höhe A (Standard)

  • Seite 39: Bestellinformationen Und Zubehör

    12. Bestellinformationen und Zubehör Tipp! Geeignetes Zubehör, wie z. B. Leitungen oder Montagematerial, finden Sie unter www.euchner.de. Geben Sie dazu die Bestellnummer Ihres Artikels in die Suche ein und öffnen Sie die Artikelansicht. Unter „Zubehör“ finden Sie Zubehörteile, die mit dem Artikel kombiniert werden können.

  • Seite 40: Kontrolle Und Wartung

    Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 13. Kontrolle und Wartung 13.1. Funktionskontrollen Wichtig! Funktionskontrollen sollten mit einer bestimmten Regelmäßigkeit ausgeführt werden (z.B. täglich). Beachten Sie hier die Ergebnisse der Risikoanalyse. Die Funktionskontrolle wird mit einem entsprechenden Prüfgegenstand ausgeführt. HINWEIS Der Prüfgegenstand muss der Auflösung des Geräts entsprechen.

  • Seite 41: Wartung

    Wichtig! Bei einer nicht zu identifizierenden Funktionsstörung ist die Maschine zu stoppen und der Kundendienst von EUCHNER zu kontaktieren. Siehe Kapitel: Service. Für eine zeitnahe Diagnose und Fehlerbehebung, geben Sie bitte die Daten 1-7 bei ihrer Anfrage an. Die folgenden Daten sind anhand des Typschilds ersichtlich: 1.

  • Seite 42: Service

    Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 14. Service Wenden Sie sich im Servicefall an: EUCHNER GmbH + Co. KG Kohlhammerstraße 16 D-70771 Leinfelden-Echterdingen Servicetelefon: +49 711 7597-500 E-Mail: support@euchner.de Internet: www.euchner.de (Originalbetriebsanleitung) 2504708-02-02/18...

  • Seite 43: Konformitätserklärung

    Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 15. Konformitätserklärung 2504708-02-02/18 (Originalbetriebsanleitung)
  • Seite 88 Ausgabe/ Edition: 2504708-02-02/18 Titel/ Title: Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 (Originalbetriebsanleitung) Operating Instructions Light Grids/ Light Curtains LCA 2 (translation of the original operating instructions) Copyright: © EUCHNER GmbH + Co. KG, 02/2018 Technische Änderungen vorbehalten, alle Angaben ohne Gewähr.
