WAKRA BS6E2 Betriebsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für WAKRA BS6E2
Inhaltszusammenfassung für WAKRA BS6E2

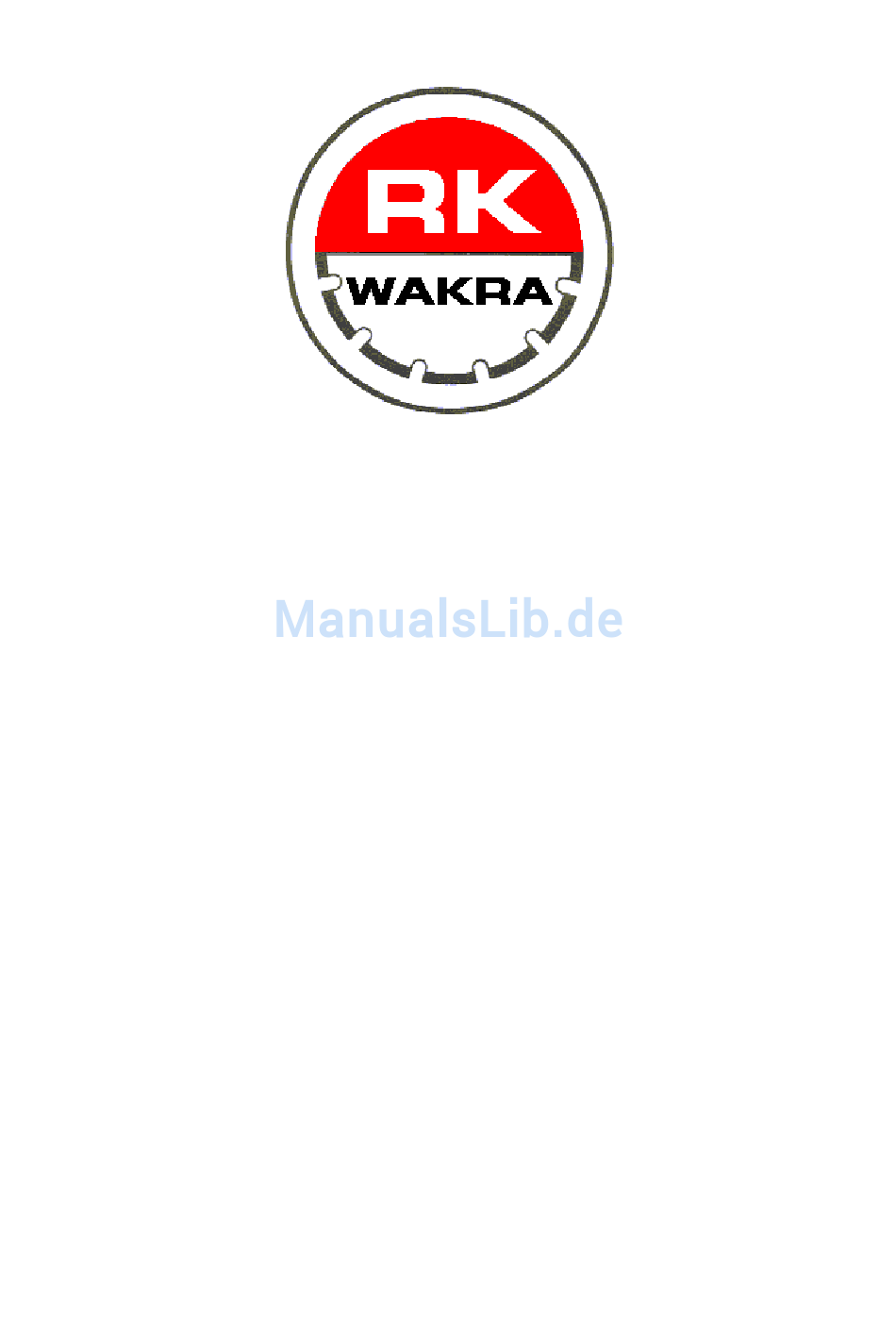

- Seite 1 Betriebsanleitung WAKRA Fugenschneider Modell: WAKRA BS6E2 Maschinen Nr.:_____________...
-
Seite 2: Inhaltsverzeichnis
3.3 Demontage des Elektromotors 4. Wartung und Transport 4.1 Wartung 4.2 Transport 4.3 Ersatzteile 5. Mögliche Störungen und ihre Beseitigung Empfänger: Maschinenkarte: BS6E2 Masch. Nr.: ....Bj..........Bemerkung: Spannung: 400 V Leistung: 7.5 kW Spindeldrehzahl: 1610/1460 Upm Strom... -
Seite 3: Allgemeines
Diamant-Trennscheibe gelangen, da Sie sich sonst ernsthaft verletzen können! Sind Sie nicht mit dem Einsatz des Fugenschneiders WAKRA BS6E2 vertraut, empfehlen wir Ihnen unbedingt, diese Betriebsanleitung sorgfältig durchzulesen und setzen Sie die Maschine nur dem Zweck entsprechend und mit DICOR- Diamantwerkzeugen richtig ein! -
Seite 4: Schneller Überblick
Schneller Überblick BS6E2 01 Handgriff, höhenverstellbar 11 Richtungsanzeiger 02 Feststellschraube Handgriff 12 Schutzhaube zu Diamantblatt 03 Schnitt-Tiefenverstellung 13 Leerflanschabdeckung 04 Sperre zu Tiefenverstellung 14 Radbremse 05 Tiefenanzeige 15 Halter zu Gabelschlüssel SW22 06 Wasserführung durch Schneidwelle 16 Kranaufhängung 07 Wasseranschluss, Diamantblattkühlung... -
Seite 5: Massnahmen Vor Dem Einsatz
1. Massnahmen vor dem Einsatz Achten Sie auf zweckmässige Arbeitskleidung wie Stiefel mit Stahlkappen, Gehörschutz und Gummihosen. Achten Sie darauf, dass die Maschine weitgehend eben steht und gebremst ist. Erstellen Sie den elektrischen Anschluss mit einem geeigneten Zuleitungskabel und überprüfen Sie, ob beim Einschal- ten des Elektromotors die Blattdrehrichtung (siehe Pfeil auf Schutzhaube) stimmt. -
Seite 6: Inbetriebnahme
2. Inbetriebnahme 2.1 Montage der Diamant-Trennscheibe Wichtig: Motor abschalten , Netzschalter abziehen! Montieren Sie die dem Einsatz entsprechende DICOR-Diamanttrennscheibe (Beton etc.). Dazu muss die Schutzhaube 12 entfernt und die Maschine mit der Zustellkurbel 03 hochgestellt werden. Wichtig: Auf der rechten Seite ist die Befestigung mit einem Linksgewinde. Links ist ein normales Rechtsge- winde. -
Seite 7: Elektrischer Antrieb
2.3 Elektrischer Antrieb (Drehstrom) Die Maschinen sind mit einem 7,5 kW-Drehstrommotor 400 V ausgerüstet. Auf dem Typenschild an der Maschine ist die installierte Spannung angegeben. Der Motorschutzschalter, welcher im Haupt- schalter sitzt, ist vom Werk aus auf die der Spannung zugeordnete Stromstärke eingestellt. Es wird ausdrücklich darauf hingewiesen, dass die Umstellung auf eine andere Spannung oder Stromstärke nur von einem Fachmann durch-... -
Seite 8: Tiefeneinstellung
3. Arbeitsweise 3.1 Tiefeneinstellung Motor wie unter Punkt 2.2 beschrieben starten. Den Richtungsanzeiger 11 abklappen und die Maschi- ne auf den zuvor angezeichneten Schnitt ausrichten. Wasserzufuhr öffnen. Mittels Handrad der Tie- fenverstellung 03 die gewünschte Schnittiefe langsam einstellen. Die Tiefe kann an der Skala 05 abge- lesen werden. -
Seite 9: Wartung Und Transport
4. Wartung und Transport 4.1 Wartung Schalten Sie die Maschine nach Abschnitt 2.2 ab und ziehen Sie das Netzkabel heraus . Es empfiehlt sich, die Maschine nach dem Einsatz abzuspritzen. Reinigen Sie je nach Einsatz Schneidwellen- und Zustellspindellager sowie Spindelmutter und schmie- ren Sie diese periodisch. -
Seite 10: Mögliche Störungen Und Ihre Beseitigung
5. Mögliche Störungen und ihre Beseitigung Fehler Ursache Abhilfe Maschine funktioniert nicht Stromkabel nicht Stromkabel einstecken eingesteckt kein Netzstrom Stromanschluss durch Fachmann prüfen lassen Not-Aus betätigt Not-Aus herausziehen und Schalter neu betätigen Motor überhitzt elektrische Zuleitung grösser dimensioniertes unterdimensioniert Kabel verwenden es arbeiten nicht alle Stromanschluss durch Stromphasen... -
Seite 11: Ersatzteilbilder
6. Ersatzteilbilder Wippenplatte mit Tiefenverstellung Teile-Nr. Beschreibung Menge E2-01 Wippe E2-02 Tiefenverstellspindel komplett E2-03 Kurbel komplett E2-04 Griff zu Kurbel E2-05 Gehäuselager Tiefenverstellspindel E2-06 Spindel E2-07 Spindelmutter E2-08 Hülse zu Spindelmutter D=20/4x40 E2-09 Sechskantschraube M12x60 (ohne Bild) E2-10 Tiefenanzeiger E2-11 Keilriemenschutz E2-12 Befestigungsschraube zu Keilriemenschutz (ohne Bild) - Seite 12 Chassis mit Räder Teile-Nr. Beschreibung Menge E2-30 Chassis E2-31 Wippenachse E2-32 Lagerhülsen E2-33 Hinterrrad Ø 200/50 E2-34 Achsbolzen E2-35 Befestigungsschraube Achsbolzen E2-36 Vorderrad Ø 125/37.5 E2-37 Hülse zu Vorderrad E2-38 Schraube zu Vorderrad M10x70 E2-39 Griffrohr rechts E2-40 Griffrohr links E2-41 Gummigriff zu Griffrohr E2-42...
- Seite 13 Schneidwelle mit Spülbuchse zu BS6E2-700 Teile-Nr. Beschreibung Menge E2-50 Schneidwelle komplett Blatt Ø 700 mm(ohne Bild) E2-51-7 Schneidwelle für Blatt Ø 700 mm E2-52 Sechskantschraube M14x30 rechts E2-53 Sechskantschraube M14x30 links E2-54-7 Stehlager SKF SY506M E2-55-7 Poly-V-Riemenscheibe für Blatt Ø 700 mm...
- Seite 14 Schneidwelle mit Spülbuchse zu BS6E2-800 Teile-Nr. Beschreibung Menge E2-50-8 Schneidwelle komplett Blatt Ø 800 mm (ohne Bild) E2-51-8 Schneidwelle Blatt Ø 800 mm E2-52 Sechskantschraube M14x30 rechts E2-53 Sechskantschraube M14x30 rechts E2-54-8 Stehlager UPC 207 E2-55-8 Poly-V-Riemenscheibe für Blatt Ø 800 mm...
- Seite 15 Elektromotor mit Schalter Teile-Nr. Beschreibung Menge E6-80 Elektromotor 7,5 kW 380/400V E6-81 Poly-V-Riemenscheibe Motor E6-82-7 Poly-V-Riemen Blatt Ø 700 mm 320J PJ813 E2-82-8 Poly-V-Riemen Blatt Ø 800 mm 320J PJ813 E2-83 Motorfuss hinten E2-84 Motorfuss vorn E2-85 Stern-∆-Schalter mit Phasenwechsler E2-86 Befestigungswinkel für Schalter, hinten E2-87...
