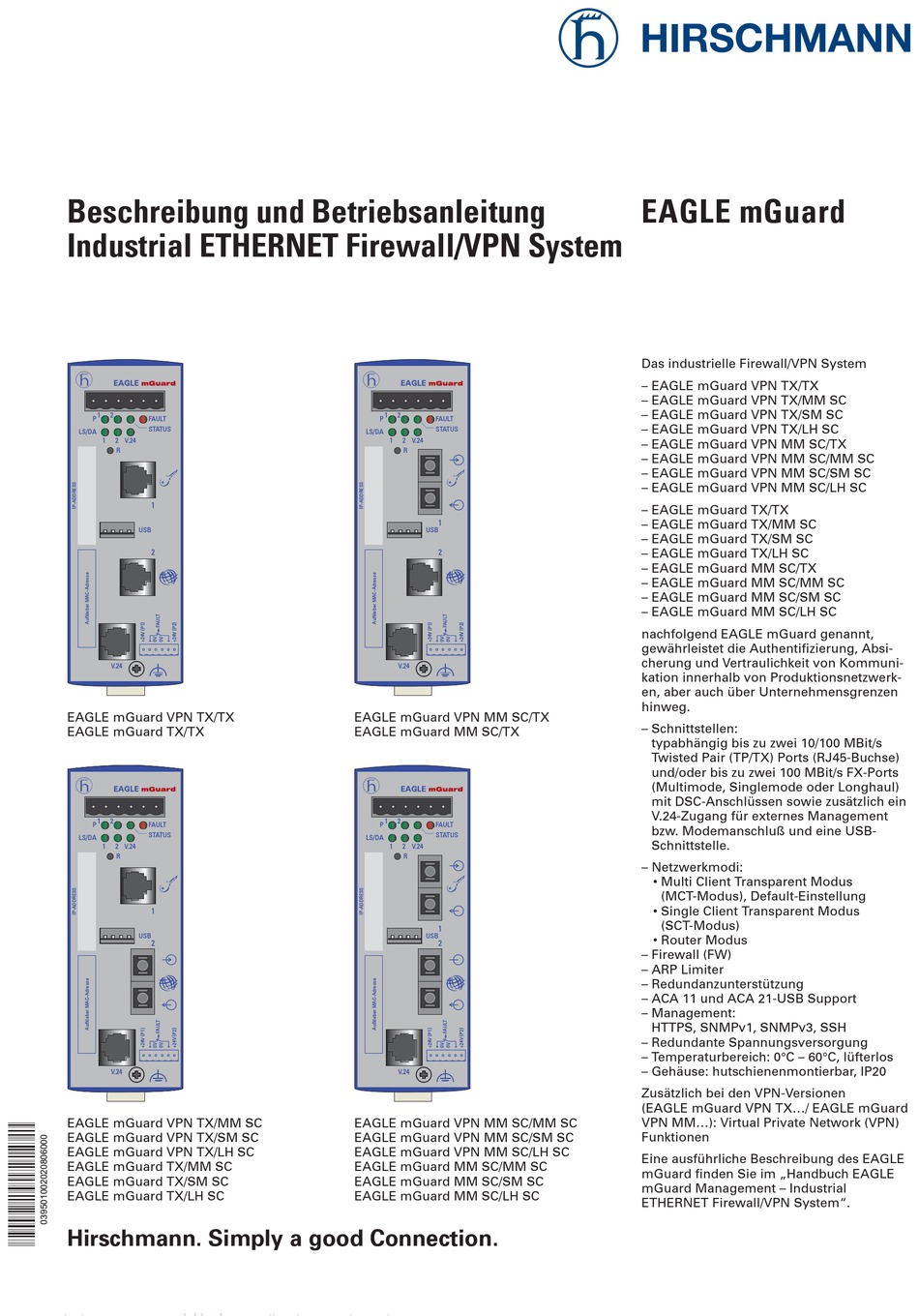

Hirschmann EAGLE mGuard Betriebsanleitung

Beschreibung und Betriebsanleitung
Industrial ETHERNET Firewall/VPN System
x
1 2
P FAULT
STATUS
LS/DA
1 2 V.24
R
k
1
USB
2
g
V.24

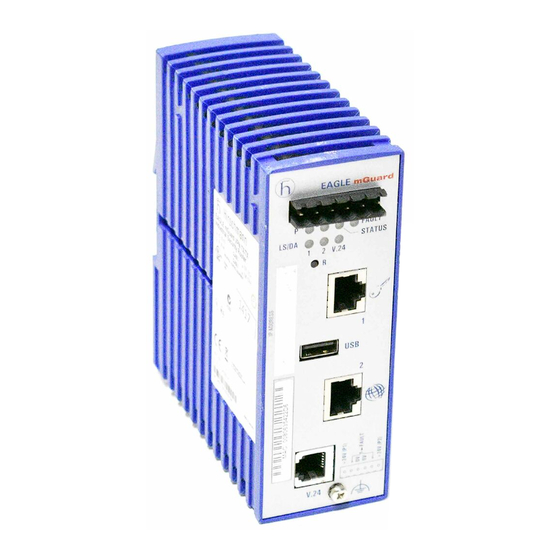

EAGLE mGuard VPN TX/TX
EAGLE mGuard TX/TX
h RS2-4R
x
1 1 2 2
P P FAULT FAULT
RM
STATUS
0 1
LS/DA
RM
1 2 V.24
RING
R
V.24
k
DA
1
1
USB
LS
2
DA
2
LS
g
DA
3
LS
DA
4
LS
V.24
EAGLE mGuard VPN TX/MM SC
EAGLE mGuard VPN TX/SM SC
EAGLE mGuard VPN TX/LH SC
EAGLE mGuard TX/MM SC
EAGLE mGuard TX/SM SC
EAGLE mGuard TX/LH SC
Hirschmann. Simply a good Connection.
x
1 2
P FAULT
STATUS
LS/DA
1 2 V.24
R
k
1
USB
2
g
V.24
EAGLE mGuard VPN MM SC/TX
EAGLE mGuard MM SC/TX
x
1 2
P FAULT
STATUS
LS/DA
1 2 V.24
R
k
1
USB
2
g
V.24
EAGLE mGuard VPN MM SC/MM SC
EAGLE mGuard VPN MM SC/SM SC
EAGLE mGuard VPN MM SC/LH SC
EAGLE mGuard MM SC/MM SC
EAGLE mGuard MM SC/SM SC
EAGLE mGuard MM SC/LH SC
EAGLE mGuard
Das industrielle Firewall/VPN System
– EAGLE mGuard VPN TX/TX
– EAGLE mGuard VPN TX/MM SC
– EAGLE mGuard VPN TX/SM SC
– EAGLE mGuard VPN TX/LH SC
– EAGLE mGuard VPN MM SC/TX
– EAGLE mGuard VPN MM SC/MM SC
– EAGLE mGuard VPN MM SC/SM SC
– EAGLE mGuard VPN MM SC/LH SC
– EAGLE mGuard TX/TX
– EAGLE mGuard TX/MM SC
– EAGLE mGuard TX/SM SC
– EAGLE mGuard TX/LH SC
– EAGLE mGuard MM SC/TX
– EAGLE mGuard MM SC/MM SC
– EAGLE mGuard MM SC/SM SC
– EAGLE mGuard MM SC/LH SC
nachfolgend EAGLE mGuard genannt,
gewährleistet die Authentifizierung, Absi-
cherung und Vertraulichkeit von Kommuni-
kation innerhalb von Produktionsnetzwerk-
en, aber auch über Unternehmensgrenzen
hinweg.
– Schnittstellen:
typabhängig bis zu zwei 10/100 MBit/s
Twisted Pair (TP/TX) Ports (RJ45-Buchse)
und/oder bis zu zwei 100 MBit/s FX-Ports
(Multimode, Singlemode oder Longhaul)
mit DSC-Anschlüssen sowie zusätzlich ein
V.24-Zugang für externes Management
bzw. Modemanschluß und eine USB-
Schnittstelle.
– Netzwerkmodi:
• Multi Client Transparent Modus
(MCT-Modus), Default-Einstellung
• Single Client Transparent Modus
(SCT-Modus)
• Router Modus
– Firewall (FW)
– ARP Limiter
– Redundanzunterstützung
– ACA 11 und ACA 21-USB Support
– Management:
HTTPS, SNMPv1, SNMPv3, SSH
– Redundante Spannungsversorgung
– Temperaturbereich: 0°C – 60°C, lüfterlos
– Gehäuse: hutschienenmontierbar, IP20
Zusätzlich bei den VPN-Versionen
(EAGLE mGuard VPN TX.../ EAGLE mGuard
VPN MM...): Virtual Private Network (VPN)
Funktionen
Eine ausführliche Beschreibung des EAGLE
mGuard finden Sie im „Handbuch EAGLE
mGuard Management – Industrial
ETHERNET Firewall/VPN System".
