Luxomat RC-plus next Bedienungsanleitung

LUXOMAT

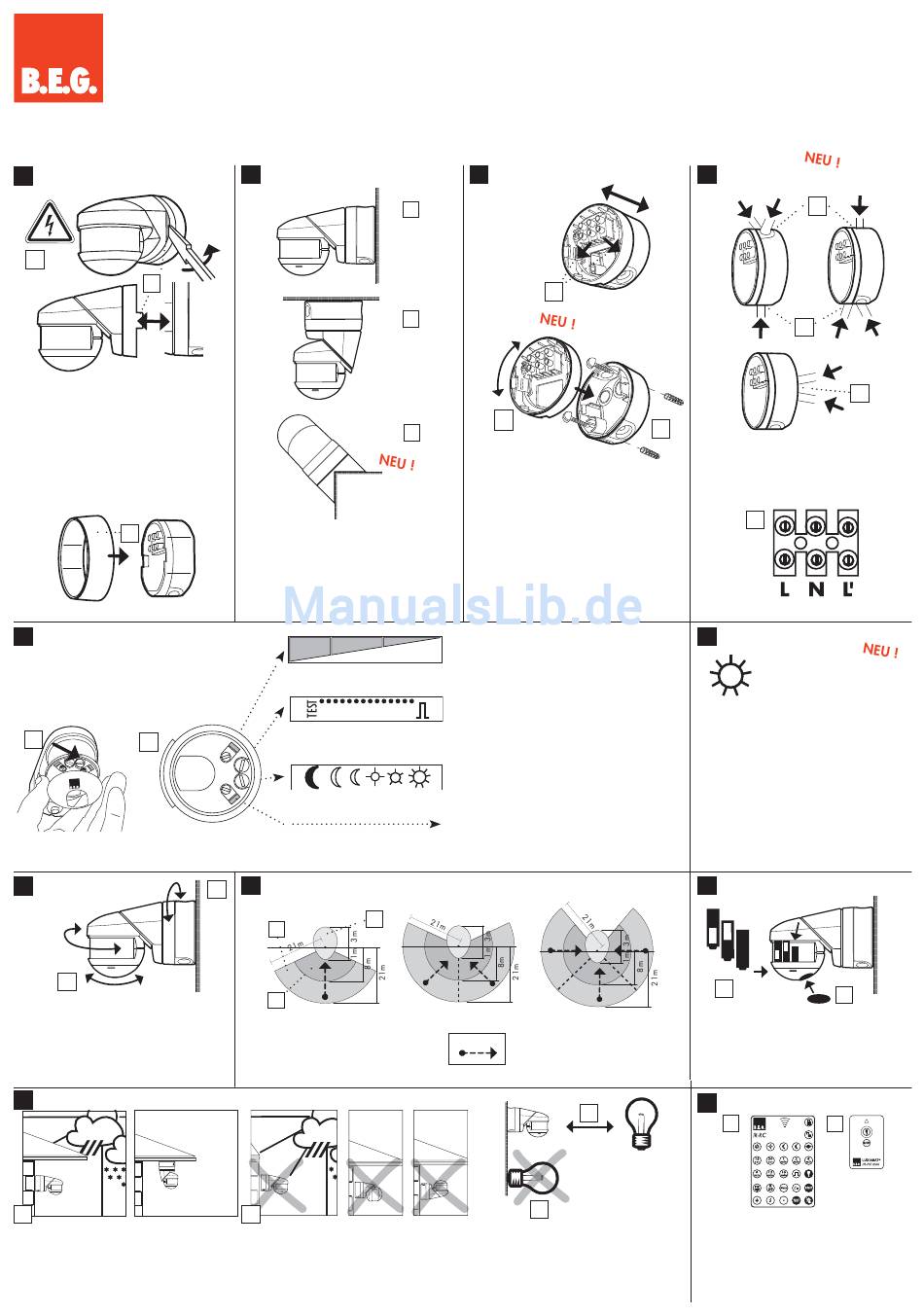

Bedienungsanleitung Bewegungsmelder LUXOMAT
Montagevorbereitung
1
1
2
1) Achtung: Alle Arbeiten am 230V Netz nur
von qualifiziertem Fachpersonal ausführen
lassen. Netzspannung freischalten ! (Der
RC-plus next eignet sich nicht als Einbruch
bzw. Überfallmelder, da die hierfür vorge-
schriebene Sabotagesicherheit lt. VDS fehlt.)
2) Sockel steckbar
3) Bei Montage auf den Sockel vom
Vorgängermodell „RC-plus" beiliegenden
Abdeckring verwenden und über den
vorhandenen Sockel aufsetzen.
3
Inbetriebnahme / Einstellungen
5
Selbstprüfzyklus
Nach Stromanschluss durchläuft der RC-plus next
einen Selbstprüfzyklus von 60 Sekunden (LEDs
blinken). Danach ist das Gerät betriebsbereit
und die Einstellungen können manuell bzw. mit
Fernsteuerung (siehe Pt. 11) vorgenommen werden.
1
2
1) Abdeckring durch leichten Druck in die Kerbe abziehen
2) Reichweite, Nachlaufzeit und Dämmerungswert mit Schraubenzieher einstellen
7
Kugelkopf
10°
180°
1
45°
1) Reichweite bzw. Erfassungsbereich durch
vertikales bzw. horizontales Drehen des
Kugelkopfes veränderbar (Kugelkopf hori-
zontal = maximale Reichweite)
2) Feinjustierung der Sensorachse
10
Montageort
1
1) Gerät wenn möglich an einem geschütz-
ten Ort montieren bei Wand- oder
Deckenmontage
®
2 Montagearten
1) Wandmontage
2) Deckenmontage
3) Ausseneckmontage mit Ecksockel (Zubehör,
im Lieferumfang beim RC-plus next 280,
siehe Pt. 20)
+
1 4 8
8 Erfassungsbereiche bei einer Montagehöhe von 2.5m
2
(Kugelkopf horizontal ausgerichtet, siehe Pt. 7)
130°
3
1
2
1) Reichweite bei seitlichem Vorbeigehen:
ca. 21m
2) Reichweite bei direktem Draufzugehen:
ca. 7-8m
3) Unterkriechschutz: ca. 1-3m
2
2) Starke Witterungseinflüsse verringern die
Lebensdauer des Gerätes. Unfachgerechte
Montage bzw. nicht bestimmungsgemässer
Einsatz behindert bzw. verunmöglicht
dessen einwandfreien Betrieb.
RC-plus next
RC-plus next
®
3 Anschlusssockel
1
1
2
10°
3
3
1) Zur Trennung von Anschlussgehäuse und
Montagesockel hier drücken
2) Montagesockel mit zwei Schrauben auf fes-
ter Unterlage montieren (Kabeleinführung
beachten, siehe Pt. 4)
3) Anschlussgehäuse auf Montagesockel
aufdrücken. Das Anschlussgehäuse ist auf
dem Montagesockel zur Feinjustierung des
Bewegungsmelders ca. 10° drehbar
- Mechanische Reichweitenregulierung
+ : ca. 21m, – : ca. 5m (bei Montagehöhe 2.5m)
(RC-plus next 130: 1 Zone; RC-plus next 230: 2
Zonen / RC-plus next 280: 3 Zonen, siehe auch Pt. 8)
Nachlaufzeit
Testbetrieb, 15sec...16min, Impulsbetrieb
16
(Testbetrieb: zum Testen des Erfassungsbereiches
schaltet der Bewegungsmelder die Beleuchtung bei
jeder im Erfassungsbereich erkannten Bewegung
kurz ein/aus)
Dämmerungswert
Nachtbetrieb...Dämmerung...Tagbetrieb
(Tagbetrieb: Lichtfühler inaktiv, Schalten bei jeder
Helligkeit)
LED Funktionsanzeige
Anzeige von Bewegung und Betriebszuständen
(Bewegungsanzeige ausschaltbar über Fernsteuerung
LUXOMAT IR RC, siehe Pt. 11)
®
230°
Mechanische Reichweitenregulierung
max min
separat für jede Zone möglich (siehe
auch Pt. 5)
4
3) Mindestabstand zur geschalteten
Beleuchtung, frontal oder seitlich zum
Gerät: 1m
4) Beleuchtung nie unterhalb des
Bewegungsmelders montieren
4 Kabeleinführung
2
1) Kabeleinführung von oben
2) Kabeleinführung von unten
3) Kabeleinführung wandseitig
4) Klemmenbeschriftung
(Schaltbilder siehe Pt. 17)
4
Werksvoreinstellung
6
Das Gerät befindet sich bei Auslieferung
auf Werksvoreinstellung (Symbol „Sonne" &
Position „TEST") und ist damit sofort betriebsbe-
reit. In der Werksvoreinstellung sind folgende
Parameter aktiv:
Nachlaufzeit: 3 min.
Dämmerungswert: ca. 20 Lux
Reset: Das Einstellen auf „Werksvoreinstellung"
aus jeder beliebigen anderen Position bewirkt
einen „Reset" des Gerätes. D.h. sämtliche einge-
stellten Parameter werden auf Werksvoreinstellung
zurückgesetzt (schnelles Blinken aller LEDs).
9 Ausgrenzen von Störquellen
280°
1
1) Abdeckclips an markierter Stelle eindrücken
(Ausblenden Fernbereich/Nahbereich/
beide)
2) Abdeckkleber
11
Einstellung mit Fernsteuerung
3
1
> 1m
1) LUXOMAT
2) LUXOMAT
Achtung: Einstellungen mit der Fernsteuerung
überschreiben die mittels Potentiometer
(siehe Pt. 5 ) vorgenommenen Einstellungen
(Funktionsbeschreibung siehe Pt. 12)
1
2
3
&
„TEST"
2
2
® IR RC (Zubehör, siehe Pt. 20)
® IR RC mini (Zubehör, siehe Pt. 20)
