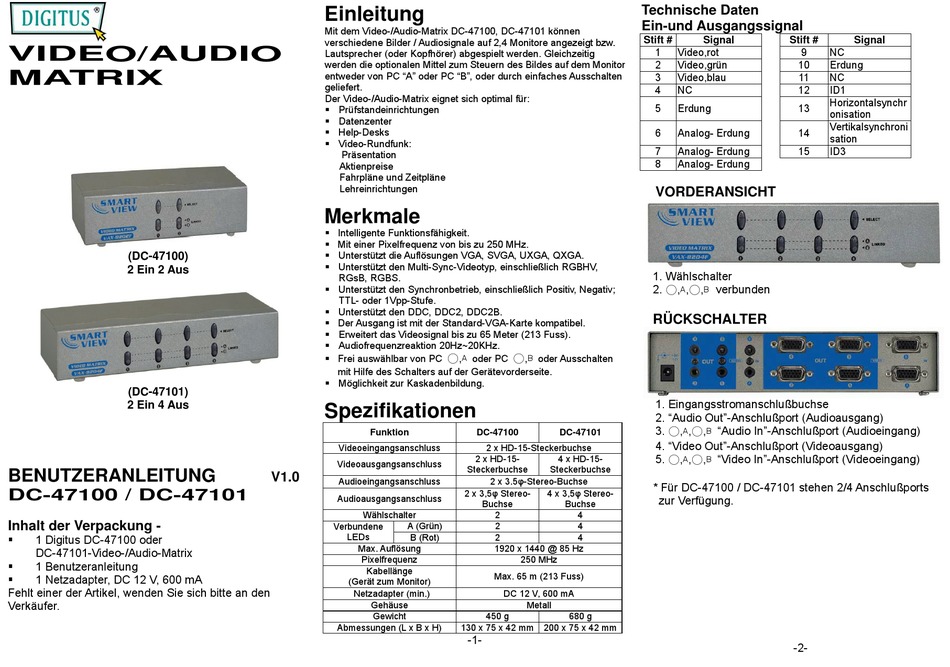

Digitus DC-47100 Benutzeranleitung

VIDEO/AUDIO
MATRIX
(DC-47100)
2 Ein 2 Aus
(DC-47101)
2 Ein 4 Aus
BENUTZERANLEITUNG
DC-47100 / DC-47101
Inhalt der Verpackung -
 1 Digitus DC-47100 oder
DC-47101-Video-/Audio-Matrix
 1 Benutzeranleitung
 1 Netzadapter, DC 12 V, 600 mA
Fehlt einer der Artikel, wenden Sie sich bitte an den
Verkäufer.
Einleitung
Mit dem Video-/Audio-Matrix DC-47100, DC-47101 können
verschiedene Bilder / Audiosignale auf 2,4 Monitore angezeigt bzw.
Lautsprecher (oder Kopfhörer) abgespielt werden. Gleichzeitig
werden die optionalen Mittel zum Steuern des Bildes auf dem Monitor
entweder von PC "A" oder PC "B", oder durch einfaches Ausschalten
geliefert.
Der Video-/Audio-Matrix eignet sich optimal für:
 Prüfstandeinrichtungen
 Datenzenter
 Help-Desks
 Video-Rundfunk:
Präsentation
Aktienpreise
Fahrpläne und Zeitpläne
Lehreinrichtungen
Merkmale
 Intelligente Funktionsfähigkeit.
 Mit einer Pixelfrequenz von bis zu 250 MHz.
 Unterstützt die Auflösungen VGA, SVGA, UXGA, QXGA.
 Unterstützt den Multi-Sync-Videotyp, einschließlich RGBHV,
RGsB, RGBS.
 Unterstützt den Synchronbetrieb, einschließlich Positiv, Negativ;
TTL- oder 1Vpp-Stufe.
 Unterstützt den DDC, DDC2, DDC2B.
 Der Ausgang ist mit der Standard-VGA-Karte kompatibel.
 Erweitert das Videosignal bis zu 65 Meter (213 Fuss).
 Audiofrequenzreaktion 20Hz~20KHz.
 Frei auswählbar von PC ○,
mit Hilfe des Schalters auf der Gerätevorderseite.
 Möglichkeit zur Kaskadenbildung.
Spezifikationen
Funktion
Videoeingangsanschluss
Videoausgangsanschluss
V1.0
Audioeingangsanschluss
Audioausgangsanschluss
Wählschalter
Verbundene A (Grün)
LEDs B (Rot)
Max. Auflösung
Pixelfrequenz
Kabellänge
(Gerät zum Monitor)
Netzadapter (min.)
Gehäuse
Gewicht
Abmessungen (L x B x H)
oder PC ○, oder Ausschalten
A B
DC-47100 DC-47101
2 x HD-15-Steckerbuchse
2 x HD-15- 4 x HD-15-
Steckerbuchse Steckerbuchse
2 x 3.5φ-Stereo-Buchse
2 x 3,5φ Stereo- 4 x 3,5φ Stereo-
Buchse Buchse
2 4
2 4
2 4
1920 x 1440 @ 85 Hz
250 MHz
Max. 65 m (213 Fuss)
DC 12 V, 600 mA
Metall
450 g 680 g
130 x 75 x 42 mm 200 x 75 x 42 mm
-1-
Technische Daten
Ein-und Ausgangssignal
Stift # Signal Stift #
1 Video,rot 9
2 Video,grün 10
3 Video,blau 11
4 NC 12
5 Erdung 13
6 Analog- Erdung 14
7 Analog- Erdung 15
8 Analog- Erdung
VORDERANSICHT
1. Wählschalter
2. ○, ,○, verbunden
A B
RÜCKSCHALTER
1. Eingangsstromanschlußbuchse
2. "Audio Out"-Anschlußport (Audioausgang)
3. ○, ,○, "Audio In"-Anschlußport (Audioeingang)
A B
4. "Video Out"-Anschlußport (Videoausgang)
5. ○, ,○, "Video In"-Anschlußport (Videoeingang)
A B
* Für DC-47100 / DC-47101 stehen 2/4 Anschlußports
zur Verfügung.
-2-
Signal
NC
Erdung
NC
ID1
Horizontalsynchr
onisation
Vertikalsynchroni
sation
ID3
