Shuttle XPC Accessory PC45G Kurzanleitung Seite 2

Achtung: Versuchen Sie nicht, das Produkt zu öffnen oder zu warten. Änderungen oder Modifikationen, die
nicht vom Hersteller genehmigt wurden, führen zum Verlust des Garantieanspruchs und können die CE-
Konformität beeinträchtigen. Sollten Sie keine Fachkenntnisse für den Einbau besitzen, so lassen Sie ihn
bitte von einer Fachkraft oder einer entsprechenden Fachwerkstatt vornehmen!
Ausbau des alten Netzteils
1. Trennen Sie den Rechner vom Stromnetz.
2. Öffnen Sie den Computer.
3. Trennen Sie alle Verbindungen vom alten Netzteil zu den verschiedenen Komponenten wie z.B. dem
Motherboard, der Festplatte, der Grafikarte etc.
4. Lösen Sie die Schrauben, mit denen das Netzteil im Gehäuse befestigt ist, und nehmen es vorsichtig
heraus.
Installation des neuen Netzteils

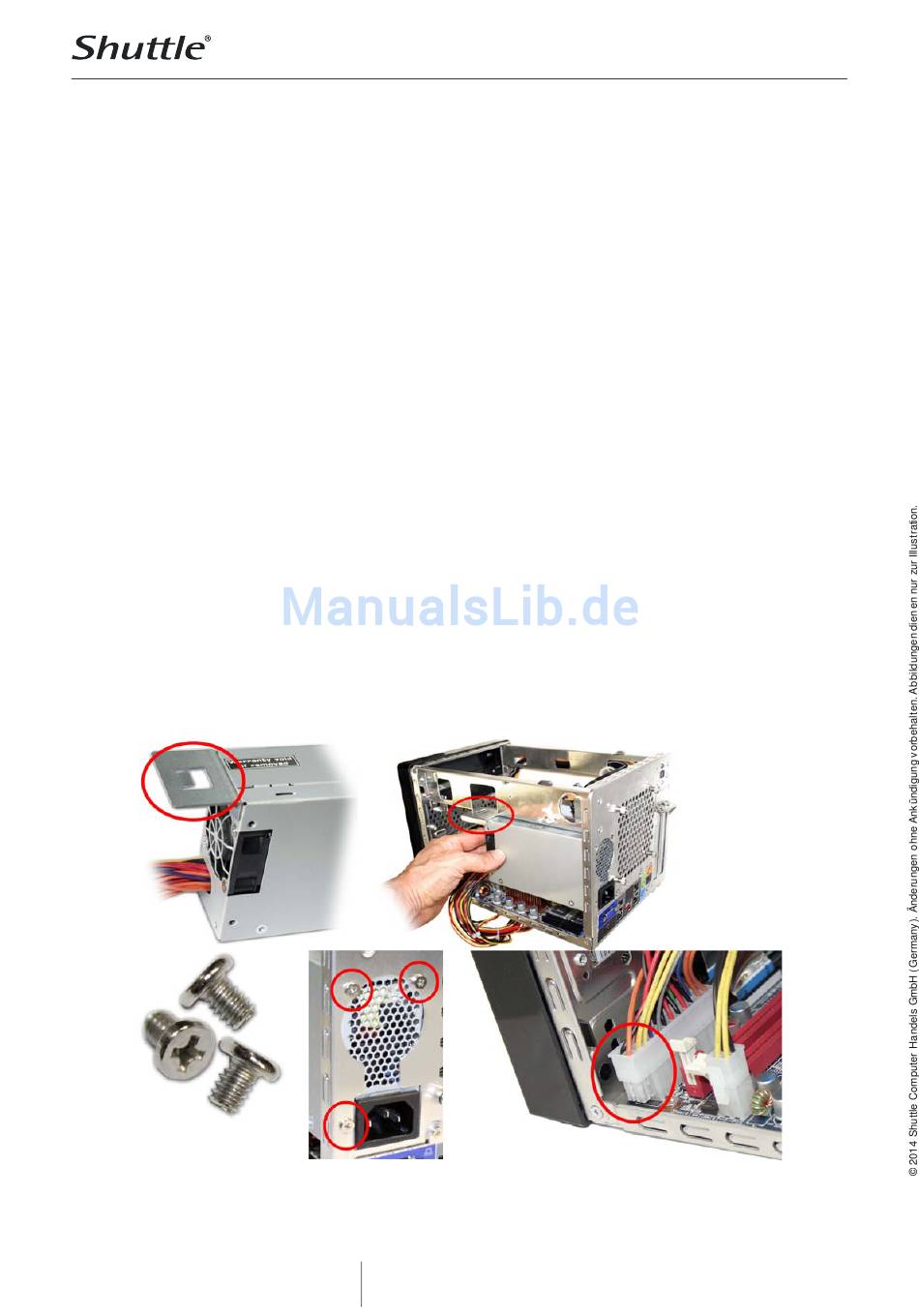

1. Positionieren Sie das neue Netzteil, wie im Bild gezeigt, in dem Gehäuse, wobei es an der Oberseite
eingehakt wird.
2. Mit drei Schrauben (übliche Bauart mit Zoll-Gewinde: 6-32 UNC x 5 mm) befestigen Sie das Netzteil
an der Rückseite des Rechners.
3. Nun können Sie damit beginnen, das Netzteil an die Komponenten anzuschließen. Bitte versuchen
Sie nie mit Gewalt einen Stecker mit einem Anschluss zu verbinden.
Netzteil und Hardware-Komponenten tragen dadurch Schäden davon, die nicht unter unsere
Garantieleistung fallen.
4. Achtung: das Netzteil verfügt über einen 24-poligen Stecker für das Mainboard. Die kompatiblen
Shuttle XPCs verfügen jedoch über einen 20-poligen Anschluss, so dass 4 Pins des Steckers über
den Anschluss hinausragen (siehe Bild).
5. Überprüfen Sie alle Kabelverbindungen und stellen Sie sicher, dass alle Geräte richtig verbunden
wurden. Stecken Sie dann das Netzkabel in Netzteil und Steckdose. Lässt sich der Rechner nun
problemlos hochfahren, haben Sie alle Geräte korrekt angeschlossen und die Installation des
Netzteils ist beendet.
Seite 2 | 22. Juni 2015
w w w . s h u t t l e . e u
Einfache Installation von PC45G
Die Bilder dienen lediglich zur Illustration.
