Inhaltszusammenfassung für Cervelo R5

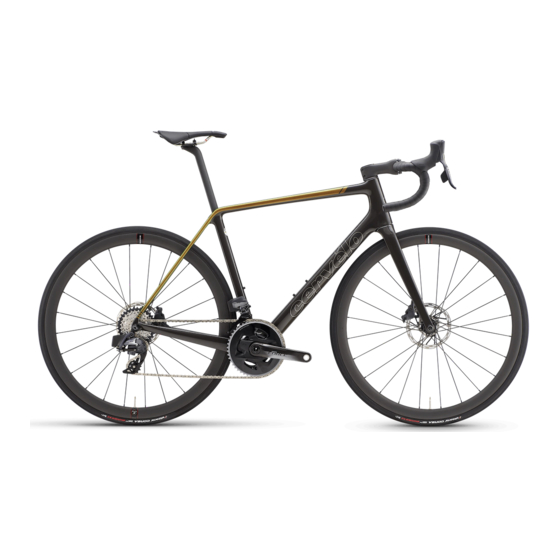

- Seite 1 R5 DISC-HANDBUCH | DE Version 1 I 30.04.2017...
-
Seite 2: Inhaltsverzeichnis
INHALT Einführung ......................1 Rahmenfunktionen ...................2 Vorbereitung der Gabel ..................3 Kleinteile ......................5 Vorbereitung des Rahmens ................6 Installation der Bremsleitung/Brems-Außenhülle ..........7 Verlegen der Bowdenzüge ................9 Verlegen der Kabel ..................11 Zusammenbau und Installation der Sattelstütze ..........13 Montage des Rahmenschutzes ..............15 CS026 Vorbau ....................16 AB06 Lenkerstange ..................17 Reifenabstand ....................18 Installation der Schnellspann-Radachse ............19... -
Seite 3: Rahmenfunktionen
RAHMENFUNKTIONEN Eine Anleitung zu Ihrem Cervélo R5 Disc-Rahmen. Ausgang für den Umwerfer-Innenzug, elektrische und Interner mechanische Leitungen Innenzugeinlass am Oberrohr Hinteres Ausfall-Ende für Innenzug Innenzugeinlass Innenlager... -
Seite 4: Vorbereitung Der Gabel
VORBEREITUNG DER GABEL A. Spanndeckel + 5 mm- 1. Tragen Sie auf die Lager Schmierfett auf und montieren Sie die oberen und unteren Steuersatzlager am Steuerrohr. Schraube B. Spacer des Steuersatzes 2. Stecken Sie die Gabel Ihres Rahmens in das Steuerrohr mit dem vollständigen Steuersatz, den benötigten Spacern und dem Vorbau. - Seite 5 Ein unsachgemäßer Schnitt des Gabelschafts kann zu Ausfällen 4. Entfernen Sie die Gabel und markieren Sie den Gabelschaft 4 mm unter führen, die zu schweren Verletzungen oder zum Tode führen der ersten Markierung. Achten Sie darauf, dass diese Abmessung sehr genau ist, da sie die Schnittlinie für den Gabelschaft markiert.
-
Seite 6: Kleinteile
KLEINTEILE Der R5 Disc-Rahmen wurde entworfen, um elektronische, mechanische und hydraulische Steuerelemente unterzubringen und sämtliche Steuersysteme nahtlos zu integrieren, unabhängig von Methode oder Marke. Dafür sind die untenstehenden Bauteile notwendig*: Oberrohr-Gegenhalter Oberrohr-Gegenhalter Oberrohr-Leitungstülle Oberrohr-Gegenhalter- (mechanisch) (elektrisch) (kabellos) Schlauch (mechanisch) ICS4-S5D... -
Seite 7: Vorbereitung Des Rahmens
VORBEREITUNG DES RAHMENS Schmieren Sie die Feststellmutter des Montieren Sie den Gabelschafteinsatz Schaltauges leicht und ziehen Sie es mit Cervélo Rapid Axle (QRI-RAT). Schmieren den Fingern fest. Erst nach der Montage des Sie die Schraube leicht und ziehen Sie Hinterrads wird es endgültig festgezogen. sie mit einem Drehmoment von maximal 3 Nm fest. -
Seite 8: Installation Der Bremsleitung/Brems-Außenhülle
MONTAGE DER BREMSLEITUNG/BREMS-AUSSENHÜLLE Es wird empfohlen, dass Sie die hydraulischen Bremsleitungen oder die Brems-Außenhülle zuerst montieren. Diese Darstellungen der Leitungsführung sind nur als Ergänzung zu den Montageanleitungen des Herstellers gedacht. Falls Sie Informationen zur hydraulischen oder mechanischen Scheibenbremse benötigen, fragen Sie beim Service-Center des Komponentenherstellers nach oder besuchen Sie dessen Webseite. - Seite 9 Das Entfernen der Gabel ermöglicht eine einfachere Durchführung des hinteren Hydraulikschlauchs oder der Bremsleitung/ Brems-Außenhülle. Führen Sie die hydraulische Bremsleitung oder die mechanische Bremsleitung durch den Rahmen und die Gabel. Montieren und justieren Sie die Bremszylinder gemäß den Anweisungen des Herstellers.
-
Seite 10: Verlegen Der Bowdenzüge
VERLEGEN DER BOWDENZÜGE Es wird empfohlen, dass Sie den Innenzug des Umwerfers und des Schaltwerks erst montieren, nachdem die Bremsleitung montiert wurde. Diese Darstellungen der Leitungsführung sind nur als Ergänzung zu den Montageanleitungen des Herstellers gedacht. Bitte wenden Sie sich an den Kundendienst des Komponentenherstellers oder besuchen Sie dessen Webseite, falls Sie weitere Informationen benötigen. - Seite 11 Der vordere Innenzug wird über die Nicht-Schaltwerkseite geführt, Führen Sie die Schalt-Innenzüge aus dem in Richtung des Sitzrohrs. Der hintere Innenzug wird über die Innenlager heraus. Achten Sie darauf, dass Schaltwerkseite und entlang der Kettenstrebe geführt. Setzen Sie die Innenzüge nicht verdreht sind. anschließend die Zugführung des Innenlagers in die Öffnung ein.
-
Seite 12: Verlegen Der Kabel
VERLEGEN DER KABEL Wir empfehlen, die elektrische Verkabelung und die Verbindungen erst zu montieren, wenn die Bremsleitung installiert wurde. Diese Darstellungen der Leitungsführung sind nur als Ergänzung zu den Montageanleitungen des Herstellers gedacht. Bitte wenden Sie sich an den Kundendienst des Komponentenherstellers oder besuchen Sie dessen Webseite, falls Sie weitere Informationen benötigen. - Seite 13 Installieren Sie die Leitungsführung des Schaltwerks. Wenn alle Leitungen eingeführt sind, Setzen Sie bei drahtlosen Schaltsystemen verschließen Sie den Zugang zum Innenlager die Schaltwerk-Schutztülle ein. mit der Gummi-Schutztülle.
-
Seite 14: Zusammenbau Und Montage Der Sattelstütze
ZUSAMMENBAU UND MONTAGE DER SATTELSTÜTZE Mit dem R5 wird eine urheberrechtlich geschützte Sattelstütze mit spezieller Form verwendet. Verwenden Sie ausschließlich jene Sattelstütze, die von Cervélo für dieses Modell mitgeliefert wurde. 1. Tragen Sie eine dünne Schicht Carbon- Montagepaste auf den oberen Teil der Sattelstütze auf und achten Sie darauf, dass... - Seite 15 Stecken Sie die zusammengebaute Batterie und deren 1. Tragen Sie Carbon-Montagepaste auf den Rahmen auf und setzen Sie die Halterung in die Sattelstützenklemme ein. Sattelstütze. 2. Passen Sie die Höhe an und ziehen Sie den Sitz mit einem Drehmoment von Drücken Sie die Di2-Batterie maximal 8 Nm fest.
-
Seite 16: Montage Des Rahmenschutzes
MONTAGE DES RAHMENSCHUTZES Installieren Sie den Umwerfer mit der beigefügten Schraube. Ziehen Sie sie gemäß den Spezifikationen des Umwerfers fest. Reinigen Sie die Kettenstrebe mit Isopropyl-Alkohol. Installieren Sie den Schutz der Kettenstrebe, indem Sie die Klebeseite entfernen und den Schutz am Rahmen befestigen. -
Seite 17: Cs026 Vorbau
CS026 VORBAU Der CS026 Vorbau ist für die interne Verdrahtung von Di2-Drähten geeignet, wenn dieser mit einer Shimano EW-RS910-Basislenker-Endverbindung und einer kompatiblen Lenkstange verwendet wird. Bitte wenden Sie sich an den Kundendienst des Komponentenherstellers oder besuchen Sie dessen Webseite, falls Sie weitere Informationen benötigen. -
Seite 18: Ab06 Lenkerstange
AB06 LENKSTANGE Die AB06-Lenkstange ist für die interne Verdrahtung von Di2-Drähten geeignet, wenn diese mit einer Shimano EW-RS910 Basislenker-Endverbindung und einem kompatiblen Vorbau verwendet wird. Diese Leitungsverlauf-Darstellungen sind nur als Ergänzung zu den Montageanleitungen des Herstellers zu verstehen. Wenn Sie weitere Informationen benötigen, wenden Sie sich bitte an den Hersteller der Komponenten oder besuchen Sie dessen Webseite. 80 mm Reach EW-JC130 Brems-Außenhülle und... -
Seite 19: Reifenabstand
REIFENABSTAND Ihr Cervélo-Fahrrad entspricht der Norm ISO 4210-2:4.10.2 bezüglich des Abstands zum Reifen. Um diesen Sicherheitsstandards zu genügen und um die Bedingungen Ihrer begrenzten Lebensdauergarantie zu erfüllen, muss zwischen dem Reifen und den Rahmenelementen ein Mindestabstand von 4 mm eingehalten werden. Aufgrund der wachsenden Komplexität von Reifen/Felge-Schnittstellen, empfiehlt Cervélo, den verfügbaren Abstand nachzuprüfen, bevor Sie einen Reifen auswählen. -
Seite 20: Installation Der Schnellspann-Radachse
INSTALLATION DER SCHNELLSPANN-RADACHSE Um das Vorderrad zu sichern, schieben Sie die geschmierte Achse durch das Ausfall-Ende der Kettenblattseite und durch die Nabe und richten Sie das T-Ende der Achse am Einsatz aus. Drehen Sie die Achse 90° im Uhrzeigersinn bis das T-Ende durch den Einsatz blockiert wird. - Seite 21 Um das Hinterrad zu sichern, schieben Sie die geschmierte Achse durch das Ausfall- Ende der Nicht-Kettenblattseite und durch die Nabe und richten Sie das T-Ende der Achse am Einsatz des Schaltauges aus. Drehen Sie die Achse 90° im Uhrzeigersinn bis das T-Ende durch den Einsatz blockiert wird. Sollte der Hebel zu fest oder zu lose sitzen, passen Sie die Vorspannmutter so an, dass der Hebel sicher sitzt.
- Seite 22 CERVÉLO EUROPE GMBH Siemensstraße 1-3 49661 Cloppenburg, Germany + 49 (4471) 95855-0 info@cervelo-europe.com www.cervelo-europe-dealer.com 1973K3418001...
