Inhaltszusammenfassung für JETStream SCALA

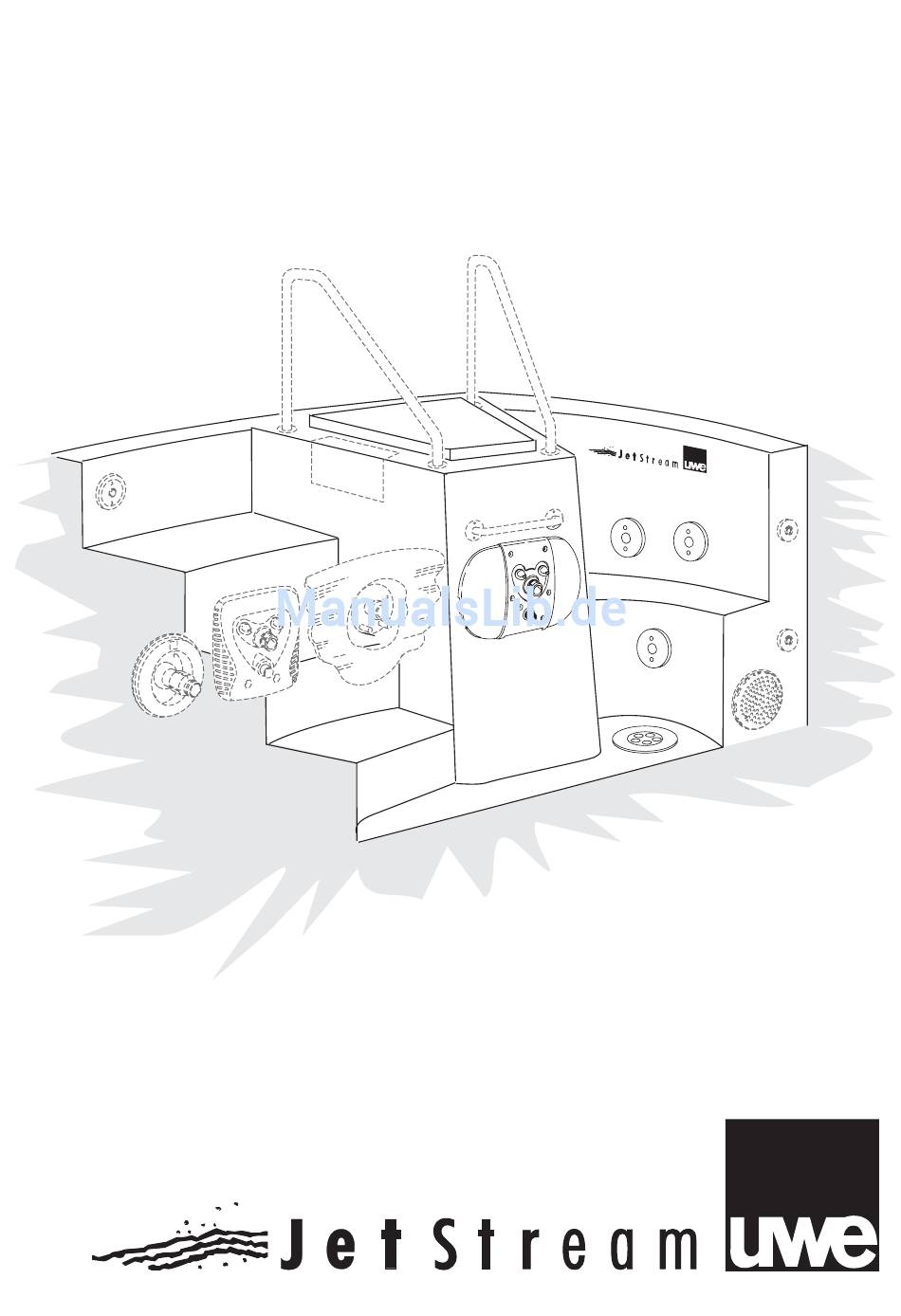

- Seite 1 MONTAGE- UND BEDIENUNGSANLEITUNG SCALA...
-
Seite 2: Inhaltsverzeichnis
Vorwort Ihr Gerät ist nach dem neuesten Stand der Technik gebaut und betriebssicher. Es können jedoch von dem Gerät Gefahren ausgehen, wenn es nicht von geschulten oder eingewiesenen Personen oder zu nicht bestimmungsgemäßem Gebrauch einge- setzt wird. Deshalb muß von jeder Person, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Reparatur des Gerätes beauftragt ist, die Bedienungsanleitung und besonders die Sicherheitshinweise gelesen und verstanden werden. -
Seite 3: Sicherheitshinweise
1.3 Gefahrenquellen Warnung! Die JETSTREAM Anlage spritzt durch die Strahldüsen bis zu 1200 Liter Wasser pro Minute in das Becken ein. Wird diese enorme Kraft voll zur Massage eingesetzt, kann dies zu Verletzungen der Muskulatur, des Bindegewebes und zu inneren Verlet- zungen führen. -
Seite 4: Montage/Angaben Nur Für Autorisierte Personen
Vor dem Hinterfüllen der Treppe sämtliche Verschraubungen kontrollieren und ggf. nachziehen. Die Treppe muss vollständig mit Beton (Magerbeton) hinterfüllt werden. Der elektrische Anschluss der Treppe muss durch autorisierte Person erfolgen. Funktion Die Beleuchtung (Scala Bambo LUX) darf nur bei gefülltem Becken betrieben werden. -
Seite 5: Technische Zeichnung Polyestertreppe Mit Klemmflansch
Treppe: Modell uwe für gemauerte SB oder Styro - Pool mit angeschraubten Klemmleisten. - TIEFEN 1500 - 1200 mm MIN. Farbe lt. Bestellung. Material: Glasfaser-Polyester... -
Seite 6: Inbetriebnahme/Angaben Für Den Benutzer Der Anlage
3. INBETRIEBNAHME BEDIENUNG/ANGABEN FÜR DEN BENUTZER DER ANLAGE 3.1 Vor der Inbetriebnahme Die Sicherheitshinweise und Bedienungsanleitung müssen vor dem Aufstellen und der Inbetriebnahme aufmerksam gelesen werden. 3.2 Erstinbetriebnahme der Anlage Vor jeder Inbetriebnahme sind die örtlichen Sicherheitsbestimmungen sowie die Sicherheitshinweise einzuhalten. Ist das Gerät komplett montiert und elektrisch angeschlossen, kann das Gerät in Betrieb genommen werden. -
Seite 7: Wartung
4. WARTUNG Gerät vom Netz trennen! Warnung Das Gerät immer nur in einwandfreiem Zustand betreiben. Auf regelmäßige Wartung und Überprüfung der technischen Einrich- tungen achten. Bei Reparatur- bzw. Wiederinbetriebnahmetätigkeiten sind zusätzliche Maßnahmen, wie Abschrankung gegen den Zutritt Unbefugter unbedingt notwendig. Es dürfen nur autorisierte Personen an dem Gerät arbeiten. -
Seite 8: An Den Elektroinstallateur
5. AN DEN ELEKTROINSTALLATEUR Hinweise zum Anschluss der stationären Schwimmbeckenpumpe JETSTREAM BAMBO2, BAMBO, JUNO, COCO, VIVA, LIBRA 3-5, LIDO, LIDO2, EuroJet, DUNA, MIRO, LARGO, PUNTO, (unbeleuchtete Ausführungen), für Drehstrom 3N PE ~ 400 V 230 V 50 Hz und 1 N PE ~ 230 V - 50 Hz. -
Seite 9: Schaltplan 3 - Phasen 400V 3Npe~ (Unbeleuchtete Ausführung)
Schaltplan 3 - Phasen 400V 3NPE~ Schaltplan 1 - Phasen 230V 1NPE~ (unbeleuchtete Ausführung) (unbeleuchtete Ausführung) Die bauseitige Installation ist gemäß den gültigen Bestimm- ungen, wie z.B. DIN VDE, TAB, VBG, UVV, auszuführen 30mA 30mA Hauptschalter Hauptschalter (4-Phasen) (2-Phasen) Schalter Schalter Steuer- Steuer-... -
Seite 10: Schaltplan Doppio Für Beleuchtete Ausführung
5.4 Schaltplan DOPPIO für beleuchtete Ausführung... - Seite 11 GmbH Buchstraße 82 · Postfach 2020 D-73510 Schwäbisch Gmünd Tel. (07171) 103 -0 · Fax (07171) 103 -106...
