Inateck BCST-20 Kurzanleitung

BCST-20
► Verbindung durch USB-Kabel oder kabellose 2.4G Übertragung
► Integrierter Flash-Speicher, unterstützt Wiederaufnahme unterbrochener
Leseprozesse
► Speicherung von bis zu 2600 Code-128 Codes ohne Anbindung möglich
► Kompatibel mit Windows XP/CE/7/8, Mobile OS
BCST-20 Barcode-Scanner
Kurzanleitung
Lieferumfang:
1x BCST-10
1x USB-Kabel
1x Drahtlosadapter
1x Kurzanleitung
Hinweis:
Das Gerät wird ohne Ladenetzteil geliefert, bitte laden Sie das
Gerät über eine USB-Schnittstelle oder ein USB-Netzteil auf.
2
Offline-Modus
Wenn Sie sich in einem Arbeitsbereich befinden, der
außerhalb der Bluetooth-Reichweite liegt, können sie in
den unten geschilderten Schritten den Offline-Modus des
Scanners aktivieren. In diesem Modus werden die
eingelesenen Daten direkt in den Speicher des Gerätes
abgespeichert. Zusätzlich werden die Datensätze vor dem
Auslesen dauerhaft im Speicher gesichert, so dass Sie
diese nach Belieben immer wieder abrufen können.
Aufgrund der Tatsache, dass im Normalen-Modus die
Datensätze nach dem Auslesen automatisch aus dem
Speicher gelöscht werden, kann es zu Datenverlust
kommen, sollte bei der Übertragung Fehlfunktionen
auftreten, wie zum Beispiel ein unerwartet Systemausfall.
Ein Betrieb im Offline-Modus wird in folgenden Szenarien
empfohlen:
1) Der Scanner befindet sich öfters außerhalb des
Bluetooth-Funkbereichs
2) Das Bluetooth-Signal ist nicht stabil, da störende
Objekte die Verbindung beeinflussen.
1. Durch das Einlesen des folgenden Codes wird der
Offline-Modus aktiviert
4
Prefix- und Suffix Einstellungen
1. Scannen Sie den „Funktionseinrichtungs" Code
Scannen Sie diesen Code zur Funktionseinrichtung
2. Scannen Sie den Code „Prefix Einstellungen" oder
„Suffix Einstellungen"
Prefix Einstellungen
Suffix Einstellungen
3. Scannen Sie spezfische Barcode-Sequenzen um eigene
Prefixe oder Suffixe zu erstellen. Eine vollständige Liste
der Barcodes befindet sich auf unserer Webseite. Wenn
Sie eine Raute (#) zu Ihrem Prefix oder Suffix hinzufü-
gen möchten, muss zuerst Code „3" und anschließend
Code „5" gescanned werden. (Bitte besuchen Sie
www.inateck.de für eine vollständige Liste von Zahlen
und Symbolen)
1

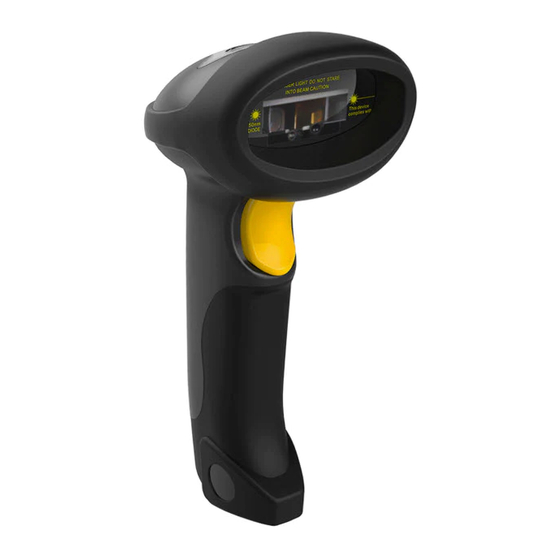

BCST-20 Barcode-Scanner – Auf einen Blick
Der BCST-20 vereint einen leistungsfähigen Prozessor mit einer sensiblen Lesematrix und ermöglicht so ein hochpräzises Einlesen von Codes. Hierbei wird der größtmöglichste Schutz von
Störsignalen ermöglicht. Ein bequemes Einlesen von unterschiedlichen Oberflächen wie Papier oder Warenkartons wird problemlos gewährleistet. Der BCST-20 Barcode-Scanner stellt im
Vergleich zu handelsüblichen Scannern eine große Verbesserung dar, da dieser Präzision und Schnelligkeit vereint.
Aussehen:
An-/Ausschalter
USB-Anschluss
Drahtloser 2.4G-Betrieb
Aktivierung des Offline-Modus
2. Durch das Einlesen des folgenden Codes werden die Daten
im Speicher gelöscht (Nur im Offline-Modus)
Löschen des Speichers
3. Nach Wiederverbindung mit dem System können durch das
Scannen des folgenden Codes die Datensätze manuell
ausgelesen werden (Nur im Offline-Modus)
Manuelles Auslesen der Daten
4. Durch das Scannen des folgenden Codes wird die Anzahl
der ausgelesenen Datensätze zusammengefasst (Nur im
Offline-Modus)
Zusammenfassung der Datensätze
4. Scannen Sie den „Speichern und Beenden" Code
Speichern und Beenden
Funktionseinrichtung:
Der BCST-20 kann problemlos und schnell durch das Einlesen von Einstellungs-Barcodes
konfiguriert werden.
USB-Kabelbetrieb
5. Durch Scannen des folgenden Codes verlässt das Gerät
den Offline-Modus und kehrt in den Normal-Modus zurück
Beenden des Offline-Modus
3
Tastatur Spracheinstellungen
Scannen Sie den „Funktionseinrichtungs" Code
Scannen Sie diesen Code zur Funktionseinrichtung
Italienische Tastatur
U.S. Tastatur
Leistungseigenschaften
Lichtquelle (Laser) Laser LED 650+/-20nm
Codeumfang Codabar, Code 93, MSI, Code 128, UCC/ EAN-128, Code 39, EAN-8, EAN-13, UPC-A,
UPC-E, ISBN, Industrial 25, Interleaved 25, Standard 25, 2/5 Matrix, USPS, FedEx
Auflösung 3mil
Nominale Leseentfernung 6~30cm
Lesegeschwindigkeit
Bis zu 100 Codes pro Sekunde
Lesefensterbreite 30mm
Decodierungsmodus Lineare Zielpeilung
Einlesemodi Manueller-Modus
Lesewinkel Fächerung: 30°, Vertikal: 75°, Horizontal 65°
Minimaler Druckerkontrast 30%
Horizontaler zyl. Lesebereich Durchmesser 35mm
Rückmeldung LED, Pfeifsignalgeber
Funkreichweite 10m ohne Hindernisse
Unterstützte phys. Schnittstellen USB 2.0
Prozessor ARM 772MHz
EEPROM, interner Arbeitsspeicher 256K, Speicherung von mehr als 2600 Codes
Drahtlose Übertragung 2.4G Wireless
Interne Stromquelle 1500mAh Li-Ion-Akkumulator
Scannen Sie den „Funktionseinrichtung" Code.
Sie können nun Ihren Scanner konfigurieren,
indem Sie den gewünschten Code-Typ
scannen.
Scannen Sie den „Speichern und Beenden"
Code um die Konfiguration abzuschließen.
Deutsche Tastatur
Französische Tastatur
Spanische Tastatur
Speichern und Beenden
Kurzanleitung für deutsche Spracheinstellungen:
Scannen Sie den Scannen Sie den Code
„Deutsche Tastatur"
„Funktionseinrichtungs" Code
Scannen Sie den „Speichern und Beenden" Code
