Überspannungsschutz-Adapter SP 230V
Einleitung
Diese Bedienungsanleitung sorgfältig lesen.
Bedienungsanleitung aufbewahren und an Nut zer des
Überspannungsschutzadapters weitergeben. Bei Verwendung
des Über span nungs schutzadapters Sicherheitshinweise in der
Bedienungsanleitung befolgen. Fragen zu Ersatzteilen oder
Reparaturen an den Hersteller richten.
Lieferumfang
1 x Überspannungsschutzadapter
1 x Bedienungsanleitung
Sicherheitshinweise
Folgende Sicherheitshinweise beachten. Nichtbeachten kann
Personen- und Sachschäden verursachen. Bei Schäden, die
durch Nichtbeachten der Bedienungsanleitung, insbesondere
der Sicherheitshinweise und der Handhabung auftreten,
erlischt die Garantie. Bei Folgeschäden übernimmt der
Hersteller keine Haftung.
Zu Ihrer Sicherheit
GEFAHR
Lebensgefahr durch Stromschlag
Gefahr von Stromschlägen beim Berühren von beschädigten,
offenen oder unter Spannung stehenden Teilen.
• Überspannungsschutzadapter vor der Benutzung auf
Beschädigungen prüfen. Überspannungsschutzadapter
nur verwenden, wenn er nicht beschädigt ist.
• Manipulieren oder Umbauen des Überspannungsschutz-
adapters unterlassen.
• Reparaturen nur von Fachkraft ausführen lassen.
• Überspannungsschutzadapter darf nicht in Kinderhände
gelangen.
Bestimmungsgemäße Verwendung
Der Überspannungsschutzadapter darf nur als
Überspannungsschutz für Endgeräte (SPD Typ 3) mit einer
230V-Spannungsversorgung (an ge schlossen an Steckdose mit
fachgerecht installiertem Schutzleiter) verwendet werden.
Jede davon abweichende Verwendung ist nicht zulässig.
Der Überspannungsschutzadapter darf nicht abgedeckt
betrieben werden.
Ausschließlich für den privaten Gebrauch in trockenen Räumen.

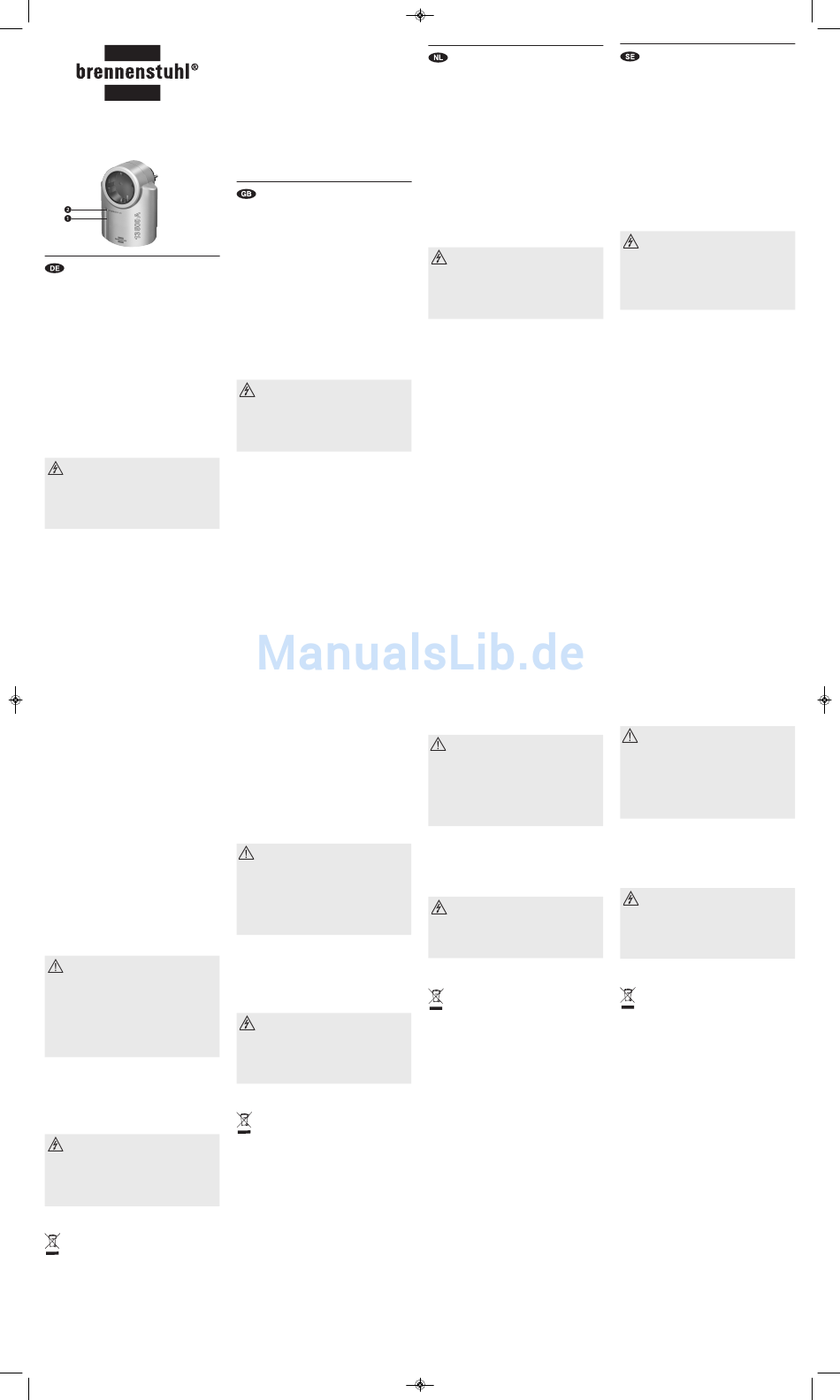

Produktübersicht
Aufbau
1. Überspannungsschutzadapter
2. Signallampe grün
Funktionsweise
Der Überspannungsschutzadapter vermeidet, dass an der
Steckdose angeschlossene End geräte durch Spannungsspitzen
im 230V-Netz beschädigt werden. Spannungs spitzen können
entstehen durch indirekte Blitze oder durch Schalten indukti-
ver Lasten, wie z. B. Motoren, Öfen oder Lampen.
Für die korrekte Funktion muss das Gerät an einer Steckdose
mit fachgerecht installiertem Schutzleiter angeschlossen sein.
Bei direktem Blitzeinschlag kann aufgrund der extrem hohen
auftretenden Energie ein absolut sicherer Schutz der ange-
schlossenen Geräte nicht gewährleistet werden. Höchst -
mög lichen Überspannungsschutz erhalten Sie mit einem
mehrstufigen Überspannungskonzept bestehend aus
Grob-/Mittelschutz (Installationstechnik) gemeinsam mit
unserem Feinschutz nach EN 61643-11 Typ 3.
Wenn die Signallampe grün 2 am Überspan nungs schutz adapter
leuchtet, ist der Über spannungsschutz aktiv.
Wenn die Signallampe grün 2 am Über span nungsschutz adapter
nicht mehr leuchtet, ist der Schutz nicht mehr gewähr leistet
und der Überspannungsschutzadapter muss ersetzt werden.
Technische Daten
Bezeichnung: SP 230V
Anschlussspannung: 230 V~
Max. Belastbarkeit: 16 A / max. 3500 W
SPD: Typ 3
Höchste Dauerspannung U : 250 V~
C
Kombinierter Stoß U (L-N): 6 kV
OC
Kombinierter Stoß U (L/N-PE): 6 kV
OC
Schutzpegel U (L-N): 1,8 kV
p
Schutzpegel U (L-/N-PE): 1,8 kV
p
Bedienung
Anschluss
VORSICHT
Sachschaden durch ungeeignete Stromversorgung
Gefahr von Sachschaden am Überspannungsschutzadapter
durch zu hohe Netzspannung.
• Zulässige Netzspannung auf dem Typenschild des
Überspannungsschutzadapters beachten.
• Überspannungsschutzadapter nur an Steckdose mit
fachgerecht installiertem Schutzleiter anschließen.
• Überspannungsschutzadapter nur einzeln betreiben,
nicht mehrere Überspannungsschutzadapter
hintereinander stecken.
Überspannungsschutzadapter an geeignete Steckdose
anschließen.
• Signallampe grün 2 leuchtet: Netzstecker des Endgeräts in
die Steckdose des Überspannungsschutzadapters stecken.
• Signallampe grün 2 leuchtet nicht: Defekten Über span -
nungs schutzadapter ersetzen.
Instandhaltung und Reinigung
Der Überspannungsschutzadapter ist wartungsfrei.
GEFAHR
Lebensgefahr durch Stromschlag
Gefahr von Stromschlägen beim Berühren von beschädigten,
offenen oder unter Spannung stehenden Teilen.
• Überspannungsschutzadapter vor der Reinigung aus
Steckdose ziehen.
• Überspannungsschutzadapter niemals in Wasser tauchen.
Überspannungsschutzadapter mit trockenem Tuch reinigen.
Entsorgung
Elektrogeräte nicht in den Hausmüll werfen!
Gemäß Europäischer Richtlinie 2012/19/EU über Elektro-
und Elektronik- Altgeräte müssen verbrauchte Elektro -
geräte getrennt gesammelt und einer umweltgerechten
Wiederver wertung zugeführt werden. Möglichkeiten zur
Entsorgung des ausgedienten Geräts erfahren Sie bei Ihrer
Gemeinde- oder Stadtverwaltung.
Versicherungsschutz für angeschlossene Geräte
Brennenstuhl garantiert die Überspannungsschutzeigenschaf-
ten bis zu den auf dem Typenschild des jeweiligen Produkts
ausgewiesenen technischen Daten. Bei sachgemäßer Verwen-
dung der Produkte übernimmt Brennenstuhl die Reparatur,
beziehungsweise den Austausch von allen direkt an das
Überspannungsschutz produkt angeschlossenen Geräten, die
nachweislich durch eine Überspannung beschädigt wurden.
Voraussetzung dafür ist: Der Schaden muss darauf zurückzu-
führen sein, dass die beschriebene Schutzfunktion laut den
technischen Angaben nicht eingehalten wurde. Hierfür be-
steht ein Versicherungsschutz für Personen und Sachschäden
im Rahmen der Produkthaftpflicht bis zu 5 Millionen Euro.
Konformitätserklärung
Die Konformitätserklärung ist beim Hersteller hinterlegt.
Serviceadresse / Hersteller
Hugo Brennenstuhl GmbH & Co. KG
Seestraße 1-3 · D-72074 Tübingen
H. Brennenstuhl S.A.S.
4 rue de Bruxelles · F-67170 Bernolsheim
lectra-t ag
Blegistrasse 13 · CH-6340 Baar
www.brennenstuhl.com
Operating instructions
Overvoltage protection adaptor SP 230V
Introduction
Please read the operating instructions carefully. Keep the
operating instructions and give them to the user of the
overvoltage protection adaptor. Before using the overvoltage
protection adaptor read and observe the safety instructions
contained in the operating instructions. For questions on
spare parts or repairs please contact the manufacturer.
Scope of Supply
1 overvoltage protection adaptor
1 operating instruction
Safety Instructions
Please observe the following safety instruc tions. Failure to
comply can result in personal injury and damage. Damages
caused by failure to comply with the operating instructions,
especially the safety and handling instructions, void the
warranty. The manufacturer is not responsible for any
subsequent damage.
For your Safety
DANGER
Danger to life from electric shock
Do not touch damaged, open or energised parts. Danger of
electric shock.
• Check the overvoltage protection adaptor for damages
before use. Use the over voltage protection adaptor only if
it is not damaged.
• Do not manipulate or alter the overvoltage protection
adaptor.
• Repairs should be performed by a skilled technician only.
• Keep the overvoltage protection adaptor away from children.
Intended use
The overvoltage protection adaptor can be used only as an
overvoltage protection for terminals (type SPD 3) with a 230V
power supply (connected to a socket with a professionally
installed protective conductor). Any other use is not permitted.
The overvoltage protection adaptor must not be covered
when it is in operating status.
It should be used in dry rooms, only for private purposes.
Product overview
Structure
1. Overvoltage protection adaptor
2. Green signal lamp
Functionality
The overvoltage protection adaptor prevents that terminals
connected with the socket are damaged by voltage peaks in a
230V network. Voltage peaks can arise from indirect lightning
or inductive loads activation, such as engines, ovens or lamps.
For a correct operation the device should be connected to a
socket with a professionally installed protective conductor.
In case of a direct lightning strike, due to the extremely high
energy generated, complete protection of the connected
devices cannot be guaranteed. You can get the highest level
of surge protection with a multi-level concept consisting of
coarse and medium protection (installation technology)
together with our fine protection per EN 61643-11 type 3.
When the green signal lamp 2 on the overvoltage protection
adaptor is lit, the overvoltage protection is active.
When the green signal lamp 2 on the over voltage protection
adaptor is no longer lit, protection is no longer ensured and
the overvoltage protection adaptor must be replaced.
Technical data
Name: SP 230V
Supply voltage: 230 V~
Max. current-carrying capacity: 16 A / max. 3500 W
SPD: Type 3
Highest continuous voltage U : 250 V~
C
Combined surge U (L-N): 6 kV
OC
Combined surge U (L/N-PE): 6 kV
OC
Protection level U (L-N): 1.8 kV
p
Protection level U (L-/N-PE): 1.8 kV
p
Operation
Connection
CAUTION
Damages due to unsuitable power supply
Risk of damages to the overvoltage pro tection adaptor by
too high mains voltage.
• Check the overvoltage protection adaptor for allowed mains
voltage on identification plate.
• Connect the overvoltage protection adaptor exclusively to a
socket with a professionally installed protective conductor.
• Operate only one overvoltage protection adaptor at a time,
do not connect several adaptors one after another.
Connect the overvoltage protection adaptor to the
appropriate socket.
• The green signal lamp 2 is lit: Connect the terminal plug to
the overvoltage protection adaptor socket.
• The green signal lamp 2 is not lit: Replace defective
overvoltage protection adaptor.
Maintenance and cleaning
The overvoltage protection adaptor is maintenance-free.
DANGER
Danger to life from electric shock
Do not touch damaged, open or energised parts. Danger of
electric shock.
• Unplug the overvoltage protection adaptor from socket
before cleaning.
• Never dip the overvoltage protection adaptor in water.
Clean the overvoltage protection adaptor with a dry cloth.
Disposal
Do not dispose of electrical appliances together
with household waste!
According to the European Directive 2012/19/EC on
waste electrical and electronic equipment, used electric
equipment should be disposed of separately and environmen-
tally-friendly recycled. For information about the disposal of
old equipment please contact your local authority.
Insurance protection for connected devices
Brennenstuhl guarantees the surge characteristics up to the
technical specifications indicated on the type label of the rel-
evant product. If the product is used correctly, Brennenstuhl
assumes any repair or exchange of all devices directly con-
nected to the surge protection product and that are proven to
have been damaged by surge, if the following applies: damage
must arise from the non-observance of the described protec-
tion function according to the technical specifi ca tions. For
this purpose, there is an insurance protection for damage to
persons and property within our product liability amounting
up to 5 million euros.
Declaration of Conformity
The declaration of conformity is deposited at the manufacturer.
Service adress / Manufacturer
Hugo Brennenstuhl GmbH & Co. KG
Seestraße 1-3 · D-72074 Tübingen
H. Brennenstuhl S.A.S.
4 rue de Bruxelles · F-67170 Bernolsheim
lectra-t ag
Blegistrasse 13 · CH-6340 Baar
www.brennenstuhl.com
Gebruikshandleiding Adapter met
overspanningsbeveiliging SP 230V
Inleiding
Deze gebruikshandleiding zorgvuldig lezen. De handleiding
bewaren en doorgeven aan de gebruiker van de adapter met
overspanningsbeveiliging. Bij gebruik van de adapter de
veilig heidsaanwijzingen in de gebruikshand leiding opvolgen.
Vragen over wisselstukken of reparaties richten aan de
fabrikant.
Verpakkingsinhoud
1 x adapter met overspanningsbeveiliging
1 x gebruikshandleiding
Veiligheidsaanwijzingen
Volgende veiligheidsaanwijzingen opvolgen. Het niet opvolgen
ervan kan verwondingen of materiële schade veroorzaken. Bij
schade als gevolg van het niet opvolgen van de gebruikshand-
leiding, meer bepaald wat betreft de veiligheidsaanwijzingen
en het onderhoud, vervalt de garantie. Bij gevolgschade
neemt de fabrikant geen aansprakelijkheid op.
Voor uw veiligheid
GEVAAR
Levensgevaar door stroomstoot
Gevaar voor stroomstoot bij het aanraken van beschadigde,
geopende of onder spanning staande onderdelen.
• Adapter met overspanningsbeveiliging vóór ge bruik contro-
leren op schade. De adapter en kel gebruiken wanneer hij niet
beschadigd is.
• Het manipuleren of ombouwen van de adapter is verboden.
• Reparaties enkel door erkend technicus laten uitvoeren.
• De adapter mag niet in de handen van kinderen raken.
Reglementair gebruik
De adapter met overspanningsbeveiliging mag enkel worden
gebruikt als overspanningsbeveiliging voor eindapparaten
(SPD type 3) met een voedingsspanning van 230 V (aange -
sloten aan een stopcontact met deskundig geïnstalleerde
aarding). Elk ander gebruik is niet toegestaan.
De adapter met overspanningsbeveiliging mag niet worden
afgedekt tijdens gebruik.
Uitsluitend bedoeld voor huishoudelijk gebruik in droge ruimtes.
Productoverzicht
Constructie
1. Adapter met overspannings beveiliging
2. Indicatielampje, groen
Werking
De adapter met overspanningsbeveiliging zorgt ervoor dat de
eindapparaten die zijn aangesloten op het stopcontact, niet
worden beschadigd door spanningspieken in het 230V stroom-
net. Spanningspieken kunnen ontstaan door indirecte bliksem
of door het schakelen van geleidende lasten zoals motoren,
ovens of lampen.
Voor een correcte werking moet het apparaat zijn aangesloten
op een stopcontact met een correct geïnstalleerde aarding.
Bij een directe blikseminslag kan, omwille van de extreem
hoge energie die wordt vrijgegegeven, een absolute bescher-
ming van de aangesloten apparaten niet worden gegarandeerd.
Een maximale overspanningsbeveiliging bereikt u met een
meertraps overspanningsconcept, dat bestaat uit grove/ge-
middelde beveiliging (installatietechniek) in combinatie met
een fijne beveiliging volgens EN 61643-11 type 3.
Wanneer het groene indicatielampje 2 op de adapter brandt,
is de overspanningsbeveiliging geactiveerd.
Wanneer het groene indicatielampje 2 op de adapter niet
meer brandt, is de overspanningsbeveiliging niet meer
gegarandeerd en moet de adapter worden vervangen.
Technische gegevens
Beschrijving: SP 230V
Ingangsspanning: 230 V~
Max. belastbaarheid: 16 A / max. 3500 W
SPD: type 3
Hoogste duurspanning U : 250 V~
C
Gecombineerde stoot U (L-N): 6 kV
OC
Gecombineerde stoot U (L/N-PE): 6 kV
OC
Beveiligingsniveau U (L-N): 1,8 kV
p
Beveiligingniveau U (L-/N-PE): 1,8 kV
p
Bediening
Aansluiting
OPGELET
Materiële schade door ongeschikte stroomvoorziening
Gevaar op materiële schade aan adapter als gevolg van te
hoge netspanning.
• Toegestane netspanning vermeld op het kenplaatje van
de adapter opvolgen.
• Adapter enkel aansluiten op stopcontact met correct
geïnstalleerde aarding.
• Adapter individueel gebruiken, niet meerdere adapters na
elkaar steken.
De adapter aansluiten op een geschikt stopcontact.
• Groen indicatielampje 2 brandt: de stekker van het
eindapparaat in het contact van de adapter steken.
• Groen indicatielampje 2 brandt niet: defecte adapter
vervangen.
Onderhoud en reiniging
De adapter met overspanningsbeveiliging is onderhoudvrij.
GEVAAR
Levensgevaar door stroomstoot
Gevaar voor stroomstoot bij het aanraken van beschadigde,
geopende of onder spanning staande onderdelen.
• Vóór reiniging de adapter uit het stopcontact trekken.
• De adapter nooit in water onderdompelen.
De adapter reinigen met een droge doek.
Afvalverwijdering
Elektrische apparaten nooit in het huisvuil werpen!
Conform de Europese richtlijn 2012/19/EU betreffende
elektrische en elektronische apparatuur moeten afge-
dankte elektrische apparaten gescheiden ingezameld worden
en op een milieuduurzame manier gerecycleerd worden.
Vraag bij uw gemeentebestuur naar de mogelijkheden voor
het verwijderen van afgedankte apparaten.
Verzekerd risico voor aangesloten apparaten
Brennenstuhl garandeert de overspannings beveiligende ken-
merken in zoverre die vallen binnen de technische gegevens
vermeld op het kenplaatje van het desbetreffende product.
Brennenstuhl neemt, bij reglementair gebruik van het pro-
duct, de reparatie c.q. de vervanging op zich van alle direct
aan het overspanningsbeveiligingsproduct aangesloten
apparaten die aantoonbaar werden beschadigd door een
overspanning, op voorwaarde van het volgende: de schade
moet daaraan te wijten zijn, dat de beschreven beveiligings-
functie volgens de technische gegevens niet werd
gehandhaafd. Hiervoor bestaat in het kader van onze
productaansprakelijkheid een verzekerd risico voor
verwondingen en materiële schade tot 5 miljoen euro.
Conformiteitsverklaring
De conformiteitsverklaring bevindt zich bij de fabrikant.
Serviceadres / Fabrikant
Hugo Brennenstuhl GmbH & Co. KG
Seestraße 1-3 · D-72074 Tübingen
H. Brennenstuhl S.A.S.
4 rue de Bruxelles · F-67170 Bernolsheim
lectra-t ag
Blegistrasse 13 · CH-6340 Baar
www.brennenstuhl.com
Bruksanvisning
Överspänningsskydds adapter SP 230V
Inledning
Läs denna bruksanvisning noga. Förvara den säkert så att senare
användare av överspänningsskyddsadaptern kan läsa och följa
den. Följ noga säkerhetsanvisningarna i bruksanvisningen när du
använder överspänningsskyddsadaptern. Eventuella frågor om
reservdelar eller reparationer skall ställas till tillverkaren.
I leveransen
1 x Överspänningsskydsadapter
1 x Bruksanvisning
Säkerhetsanvisningar
Beakta följande säkerhetsanvisningar. Att inte följa dem kan
leda till person- och sakskador. Vid skador som uppstått p.g.a.
att säkerhets anvisningarna inte har följts, särskilt
säkerhets anvisningarna som rör handhavandet, upphävs
garantin. Vid följskador tar tillverkaren inget ansvar.
För din säkerhet
FARA
Livsfara p.g.a. elschock
Risk för elschock föreligger vid beröring av skadade eller
öppnade delar eller delar som är strömförande.
• Kontrollera att inga skador finns på
överspänningsskyddsadaptern innan den används.
Använd endast överspännings skydds adaptrar som inte
är skadade/trasiga.
• Undvik att manipulera med- eller utföra ändringar på
överspänningsskyddsadaptern.
• Låt endast fackmän utföra reparationer.
• Överspänningsskyddsadaptern får inte hamna i händerna
på barn.
Avsedd användning
Överspänningsskyddsadaptern får endast användas som
överspänningsskydd för apparater (SPD Typ 3) med 230V-
spänningsförsörjning (ansluten till en stickkontakt med
y rkesmässigt installerad jordning). All annan (avvikande)
användning är otillåten.
Överspänningsskyddsadaptern får inte an vän das utan fast
monterat hölje.
Uteslutande avsedd för privat bruk i torra utrymmen.
Produktöversikt
Konstruktion
1. Överspänningsskydsadapter
2. Signallampa grön
Funktionalitet
Överspänningsskydsadaptern förhindrar att anslutna appara-
ter skadas på grund av s.k. spänningsspikar i 230V-nätet.
Spänningsspikar kan uppstå genom indirekta blixtar eller
inkoppling av induktiva belastnin gar, som t.ex. motorer,
spisar eller lampor.
För korrekt funktion måste utrustningen kopplas in i ett
väggurtag med yrkesmässigt installerad jordning.
Vid ett direkt blixtnedslag kan, på grund av den extremt höga
energiurladdningen, inget absolut säkert skydd garanteras för
den inkopplade utrustningen. Bästa möjliga överspännings-
skydd får man med ett överspänningskoncept i flera steg,
bestående av grov-/mellanskydd (installationstekniskt)
tillsammans med vårt finskydd enligt EN 61643-11 Typ 3.
När signallampa grön 2 på överspännings skydds adaptern lyser,
är överspänningsskyddet aktivt.
När signallampa grön 2 på överspännings skydds adaptern inte
lyser längre, garanteras inte skyddet utan överspänningsskydd -
adaptern måste bytas ut.
Tekniska data
Beteckning: SP 230V
Anslutningsspänning: 230 V~
Max. belastning: 16 A / max. 3500 W
SPD: Typ 3
Högsta kontinuerliga spänning U : 250 V~
C
Kombinerad spik U (L-N): 6 kV
OC
Kombinerad spik U (L/N-PE): 6 kV
OC
Skyddsnivå U (L-N): 1,8 kV
p
Skyddsnivå U (L-/N-PE): 1,8 kV
p
Användning
Anslutning
IAKTTAG FÖRSIKTIGHET
Sakskador p.g.a. olämplig strömförsörjning
Risk för sakskada på överspänningsskyddsadaptern genom
för hög nätspänning.
• Beakta den tillåtna nätspänningen enligt
överspänningsskyddsadapterns typskylt.
• Anslut endast överspänningsskyddsadaptern till ett
jordat väggurtag.
• Koppla aldrig flera överspännings skydds adap trar efter
varandra. Den skall vara ensam.
Anslut överspänningsskyddsadaptern till ett avsett väggurtag.
• Signallampa grön 2 lyser: Anslut slutapparaten till
överspänningsskyddsadapterns kontakt.
• Signallampa grön 2 lyser ej: Byt ut den defekta
överspänningsskyddsadaptern.
Underhåll och rengöring
Överspänningsskyddsadaptern är underhållsfri.
FARA
Livsfara p.g.a. elektrisk chock
Risk för elschockar vid beröring av skadade eller öppnade
delar eller delar som är strömförande.
• Dra ut överspänningsskyddsadaptern ur väggurtaget
innan rengöring.
• Lägg aldrig överspänningsskyddsadaptern i vatten.
Gör ren överspänningsskyddsadaptern med en torr duk.
Avfallshantering
Kasta aldrig elektriska apparater i hushållsavfallet!
Enligt den Europeiska riktlinjen 2012/19/EU för gamla elekt-
riska apparater måste förbrukade el-verktyg samlas in se-
parat och genomgå miljövänlig återvinning. Din lokala kommun/
stad har information om var elektrisk utrustning skall kastas.
Försäkringsskydd för anslutna apparater
Brennenstuhl garanterar överspänningsskyddsadapterns egen-
skaper enligt de tekniska data som visas på respektive produkts
typskylt. Brennenstuhl ombesörjer reparationer och byten av
utrustning som varit direkt ansluten till överspänningsskydda-
datern vilka bevisligen skadats p.g.a. överspänning under förut-
sättning att överspänningsskyddsadaptern använts enligt in-
struktionerna under följande förhållanden: Det måste kunna
visas att skadan kan spåras tillbaka till att den beskrivna
skyddsfunktionen trots tekniska uppgifter inte fungerat.
För detta finns ett försäkringsskydd för person- och sakskador
inom ramen för vårt produkt ansvar upp till 5 miljoner Euro.
Konformitetsförklaring
Konformitetsförklaringen har bifogats av tillverkaren.
Serviceadress / Tillverkare
Hugo Brennenstuhl GmbH & Co. KG
Seestraße 1-3 · D-72074 Tübingen
H. Brennenstuhl S.A.S.
4 rue de Bruxelles · F-67170 Bernolsheim
lectra-t ag
Blegistrasse 13 · CH-6340 Baar
www.brennenstuhl.com
