EVCO PR100A Handbuch

Vorschau ausblenden
1
2
3
4
5
6

Quicklinks

Diese Anleitung herunterladen

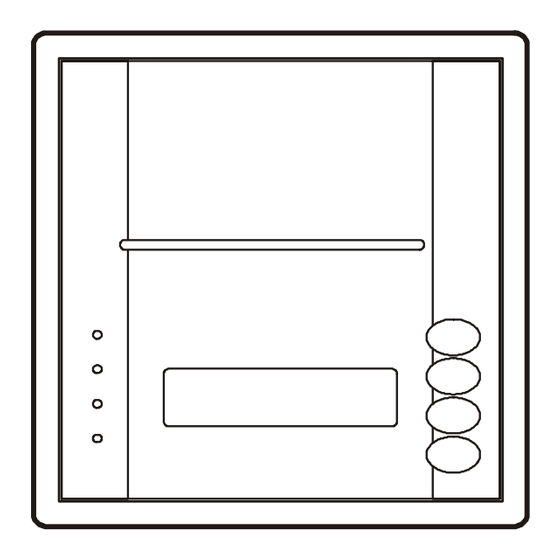

PR
100A
Zweikanal-Datenschreiber (auf bis zu
6 Kanäle erweiterbar)
Version 2.10 vom 22. April 2004
Datei pr100a_ger_v2.10.pdf
PT
EVERY CONTROL S.r.l.
Via Mezzaterra 6, 32036 Sedico Belluno ITALIEN
Telefonnummer 0039-0437-852468 • Telefax 0039-0437-83648
DEUTSCH
info@evco.it • www.evco.it
1
VORBEREITUNGSARBEITEN
1.1
Montage
Schalttafeleinbau mit Tafelausschnitt 92 x 92 mm, Montage mit
den (mitgelieferten) Schraubenbügeln.
Montage mit (die Bügel wie gezeigt anbringen) Schraubenbügeln; um eine Beschädi-
gung des Gehäuses und der Schraubbügel zu vermeiden, ist das Anziehmoment in Grenzen
zu halten.
2
ANWENDUNG
2.1
Ein-/Ausschaltung des Geräts
Um das Gerät ein-/auszuschalten:
•
drücken.
Im Laufe des Normalbetriebs druckt und/oder speichert das Gerät
die von den Fühlern erfassten Werte und Ereignisse.
In ausgeschaltetem Zustand speichert das Gerät die von den
Fühlern erfassten Werte und die Ereignisse.
2.2
Manueller Papiervorschub
Zum manuellen Papiervorschub:
•
drücken.
2.3
Auswechseln der Papierrolle
Zum Auswechseln der Papierrolle:
• das Gerät ausschalten
•
drücken, um die Vorder-
seite des Geräts zu öffnen
• die Papierrolle im unteren Bereich der Walze einlegen
•
solange drücken, bis die
Walze die Papierrolle zieht
• die Papierrolle in das entsprechende Papierfach setzen
• die Vorderseite des Geräts schließen.
loading

Inhaltszusammenfassung für EVCO PR100A

  • Seite 1 Via Mezzaterra 6, 32036 Sedico Belluno ITALIEN • drücken, um die Vorder- Telefonnummer 0039-0437-852468 • Telefax 0039-0437-83648 seite des Geräts zu öffnen DEUTSCH info@evco.it • www.evco.it • die Papierrolle im unteren Bereich der Walze einlegen • solange drücken, bis die VORBEREITUNGSARBEITEN Walze die Papierrolle zieht...
  • Seite 2 DRUCKVERFAHREN • drücken: das Gerät zeigt On Line Report <> an. Das Gerät druckt und speichert die Ereignisse; nach Ablaufen Um zur "Benutzer-"Ebene zu gelangen: der mit dem Parameter Acq.Time festgelegten Erfassungszeit • oder drücken, um “ -19 “ ein- druckt und speichert das Gerät auch die von den Fühlern ge- zustellen messenen Werte.

  • Seite 3: Technische Daten

    ELEKTRISCHER ANSCHLUSS HINWEIS BEDEUTUNG Report aktiv ist, spei- Elektrischer Anschluss Printing... dass das Druckverfahren On Line Report aktiv ist chert das Gerät das Ereignis dass das Druckverfahren Daily Report und/or Historical vom Fühler 1...6 er- den in Fühlernähe er- wenn das Druckver- Recording...
  • Seite 4 LABEL MIN. MAX. EINHEIT DEF . MESSEINGANG 6 und Messumformer mit Stromausgang 4 bis 20 mA; die Länge ist Maxime der Fühler Fühlerart 6 (PTC, TC J, TC K, NTC, 4-20mA, PT 100) AN6 Type (17) von 15 m. Alarmart (No = wird nie aktiviert, AL = Tiefalarm, AH = Hochalarm, AN6 Alarm Setup An der Klemme 4 sind 12 V DC zur Stromversorgung des Messumformers vorhanden.
  • Seite 5 AN4 Min Alarm -99 (14) Wert, unterhalb welcher der Tiefalarm aktiviert wird (nur wenn KONFIGURATIONSPARAMETER AN4 Alarm Setup = AL oder AH & AL) Parameter der "Benutzer-"Ebene (Passwort -19) (13) (14) Hysterese (Schalthysterese, bezogen auf AN4 Alarm und LABEL MIN. MAX. EINHEIT DEF .
  • Seite 6 LABEL MIN. MAX. EINHEIT DEF . LÖSCHEN DER GESPEICHERTEN DATEN (10) Kalibrierung Fühler 2 AN2 Offset Delete Memory? Yes Löschen der gespeicherten Daten Maßeinheit 4-20 mA (nur wenn AN2 Type = 4-20 mA; RH% = relative Feuchtig- AN2 4-20mA Type Datenverwaltung bei erschöpftem Speicherplatz (0 = das Gerät speichert keine keit, bar = bar, °C = Celsiusgrad, °F = Fahrenheitgrad, Hz = hertz, Memory Type...
