elysia xfilter 500 Handbuch
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für elysia xfilter 500
Inhaltszusammenfassung für elysia xfilter 500
- Seite 1 500...
-
Seite 2: Inhaltsverzeichnis

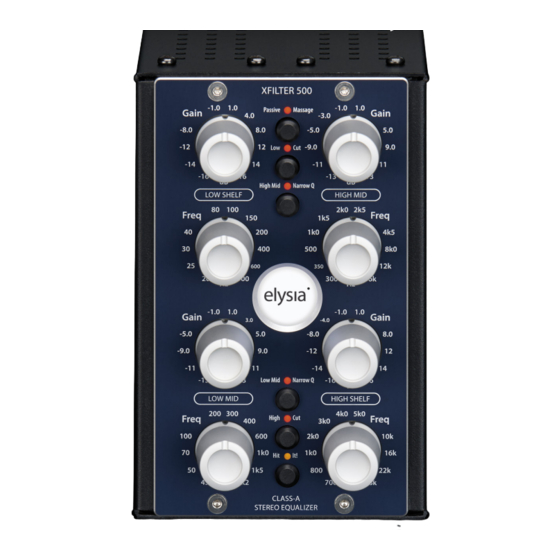

Willkommen im Filter-Wunderland! Der xfilter 500 ist ein waschechter Stereo-EQ im 500er Format, dessen beide Kanäle für den Stereobetrieb verbunden sind. Er produziert den teuren Klang eines Class-A-Equalizers zu ei- nem erstaunlich günstigen Preis und erzeugt ein präzises Ste- reobild, das auf der Verwendung von computer-selektierten Komponenten mit besonders niedriger Toleranz beruht. -
Seite 3: Kompatibilität
Kompatibilität Das xfilter 500 Modul ist zur Installation in ein API 500 Series kompatibles Rack (nicht im Lieferumfang enthalten) vorgese- hen. Es ist auf dessen Netzteil und Audioanschlüsse angewie- sen und funktioniert nicht ‚stand alone‘ . Der Strombedarf beträgt 210 Milliampere (105 pro Slot) bei +/- 16 Volt DC. -
Seite 4: Bedienelemente
Bedienelemente Gain (Low Shelf) Hebt die tiefen Frequenzen an oder senkt sie ab » S. 22 Frequency (Low Shelf) Bestimmt die Frequenz für das Low Shelf Filter » S. 22 Gain (Low Mid) Hebt die tiefen Mittenfrequenzen an oder senkt sie ab » S. 24 Frequency (Low Mid) Bestimmt die Frequenz für das Low Mid Peak Filter »... - Seite 5 Q (LED aus) zu einem engen Q (LED an) » S. 24 High Cut Verändert das High Shelf Filter (LED aus) in ein High Cut Filter mit Resonanz (LED an) » S. 23 Hit It! Aktiviert den xfilter 500 (LED an) oder schaltet einen Hardwi- re-Bypass via Relais (LED aus)
-
Seite 6: Anschlüsse
Anschlüsse Audio-Ausgänge (+4 dBu) 1 Masse 2 heiß (+) 3 Masse Pinbelegung symmetrisch: Pinbelegung unsymmetrisch: 1 Masse 2 heiß (+) 3 frei Audio-Eingänge (+4 dBu) 1 Masse 2 heiß (+) 3 kalt (-) Pinbelegung symmetrisch: Pinbelegung unsymmetrisch: 1 Masse 2 heiß (+) 3 Masse Mono-Betrieb: Verwende jeweils einen der beiden Ein- und Ausgänge (1 oder 2) –... -
Seite 7: Passive Massage
Sound, und alle wollen ihn haben! Hier kommt die gute Nach- richt: Zusätzlich zu seinen vier flexiblen Bändern bietet der xfilter 500 eine schaltbare LC-Stufe an, die auf die Veredelung der hohen Frequenzen spezialisiert ist. Das Filter besteht hauptsächlich aus einem Kondensator und einer Spule pro Kanal, aber anders als in üblichen Shelving-... -
Seite 8: Low Shelf/Cut
Low Shelf Low Cut... -
Seite 9: High Shelf/Cut
High Shelf High Cut... -
Seite 10: Low Mid
Low Mid (Wide Q) Low Mid (Narrow Q) -
Seite 11: High Mid
High Mid (Wide Q) High Mid (Narrow Q) -
Seite 12: Anhang
+21 dBu Eingangsimpedanz: 10 kOhm Ausgangsimpedanz: 68 Ohm CE Konformität Die elysia GmbH, Am Panneschopp 18, 41334 Nette- tal, Deutschland, erklärt in alleiniger Verantwortung, dass das hier beschriebene Gerät mit den folgenden Normen und Richtlinien übereinstimmt: • 2006/95/EG Niederspannungsrichtlinie vormals 73/23/EWG bzw. -
Seite 13: Vorsichtsmaßnahmen
Vorsichtsmaßnahmen VORSICHT: SPANNUNG • Achte darauf, dein API 500 Series kompatibles Rack auf der für dein Land richtigen Spannung zu betreiben. • Verwende nur Sicherungen vom gleichen Typ für dein Rack. • Dein Rack muss stets geerdet sein. • Verwende keine defekten Anschlussleitungen. •... - Seite 14 Erstkäufer und ist nicht übertragbar. Ebenso gilt die Garantie nur für Produkte, die bei autorisierten elysia Händlern gekauft wurden. Solange keine andere schriftliche Vereinbarung mit elysia vorliegt, ist die Garantie nur in dem Land gültig, in dem das Produkt gekauft wurde. Sämtliche Garantieansprüche erlöschen, wenn das Produkt aufgrund von unsachgemäßer Behandlung, Unfällen, Nach-...
- Seite 15 Form oder für irgendeinen Zweck, ohne ausdrückliche schriftliche Genehmigung des Urheberrechtsin- habers. elysia und xfilter sind eingetragene Marken der elysia GmbH. Weitere Produkt- und Markennamen, die in diesem Dokument genannt wer- den, dienen ausschließlich dem Zweck der Identifikation. Alle einge- tragenen Warenzeichen, Produkt- oder Markennamen, die in diesem Dokument genannt werden, sind Eigentum der jeweiligen Besitzer.
-
Seite 16: Manuel Français
GmbH Am Panneschopp 18 41334 Nettetal Germany info@elysia.com Printed in Germany...
