Inhaltszusammenfassung für MegaTec MT-SQ-CA-20

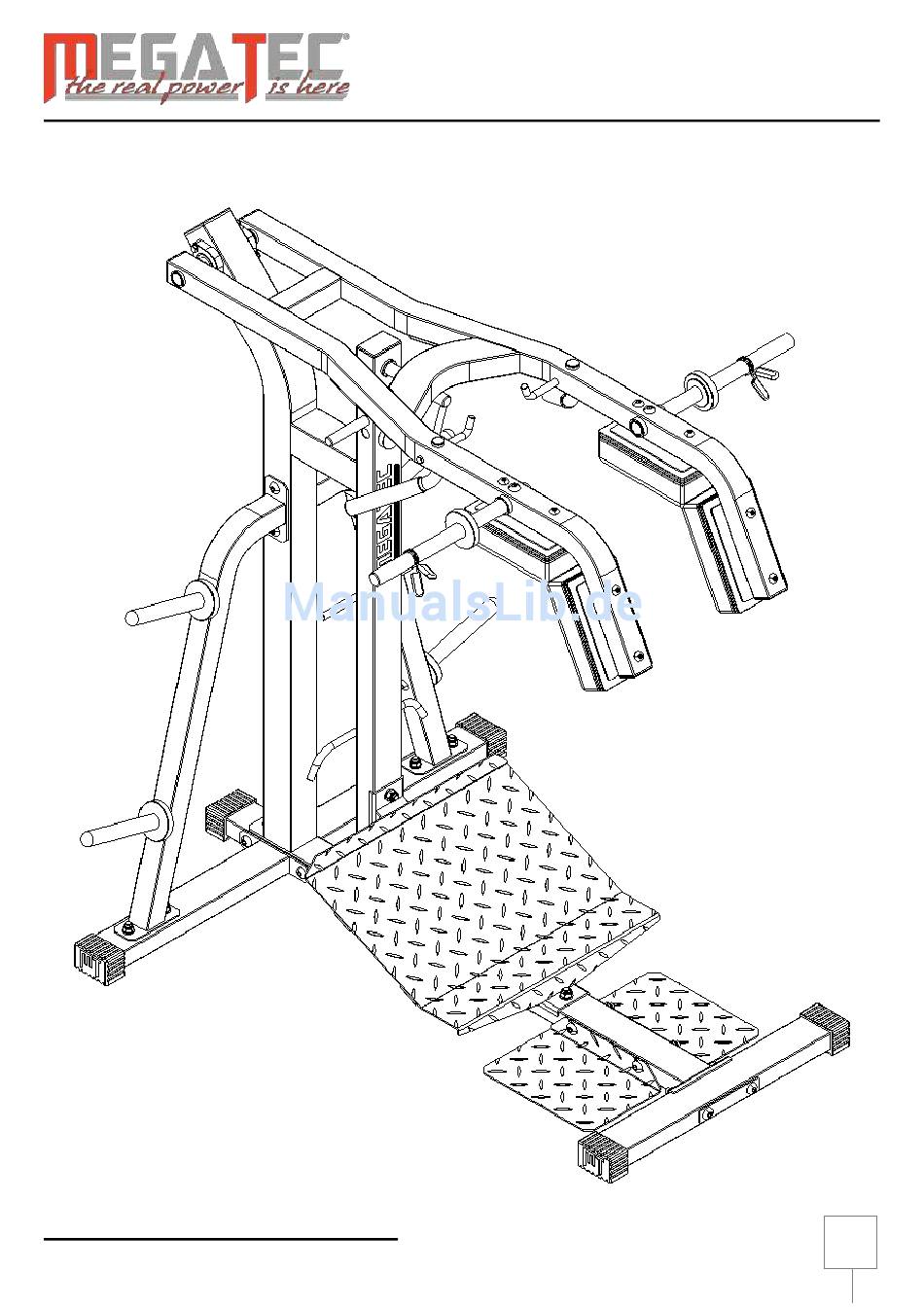

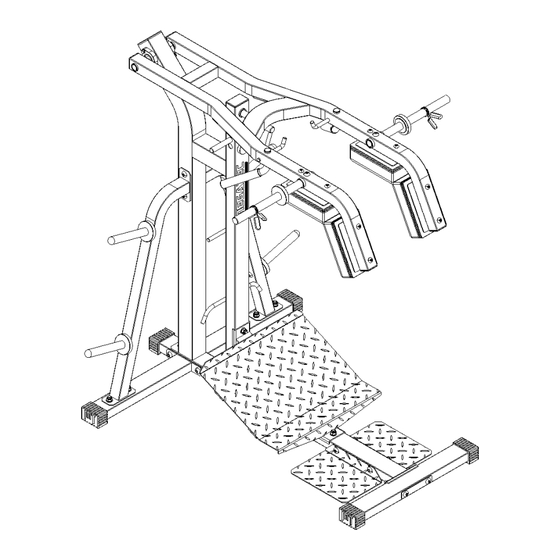

- Seite 1 AUFBAUANLEITUNG OWNER`S MANUAL MT-SQ-CA-20 Squat-Calf Machine...
-
Seite 2: Inhaltsverzeichnis
.…………….…………….…. 09 Stückliste / Part List .…………….…………….…. 10 Explosionszeichnung / Exploded View .…………….…………….…. 11-16 Montage / Assembly .…………….…………….…. 17 Wartung & Pflege / Maintenance .…………….…………….…. 18 Training Tips .…………….…………….…. 19 Übungsanleitung / Exercise Instruction .…………….…………….…. 20 Service MT-SQ-CA-20 Squat-Calf Machine... -
Seite 3: Allgemeines General
Es gilt die gesetzliche Gewährleistung. ©2008 IFS GmbH - Alle Rechte vorbehalten. MegaTec ® is a registered trademark of International Fitness Sports GmbH. Many of our products are patent protected with regard to utility model and design. Unauthorized replication by providers, plagiarism, use of protected characteristics –... -
Seite 4: Sicherheitshinweise
Eventuelle Bodenunebenheiten müssen ausgeglichen werden. Hinterlassen Sie das Fitnessgerät so, dass sich niemand an herausstehenden Teilen verletzen kann. Hantelscheiben und Stangen sind nach dem Training vom Gerät zu nehmen und in die dafür vorgesehenen Ablagesysteme zu verstauen. MT-SQ-CA-20 Squat-Calf Machine... -
Seite 5: Sicherheitshinweise / Safety Instructions
Any unevenness on the floor must be compensated for. Place the exercise machine such that no one can hurt his or herself on protruding parts. Weight plates and bars should be removed from the machine after training, and stowed away in the storage system provided. MT-SQ-CA-20 Squat-Calf Machine... -
Seite 6: Montagehinweise Assembly Instructions
After assembly, check to make sure all of the machine’s functions are correct. If problems occur in this respect, check the machine for any errors in assembly with attention to the individual installation steps. Should you be unable to resolve the error, then please consult your dealer. MT-SQ-CA-20 Squat-Calf Machine... -
Seite 7: Notwendige Werkzeuge / Tools
NOTWENDIGE WERKZEUGE NEEDED TOOLS Schraubenschlüssel / Screw-wrench Grösse/Size: 17mm / 19mm Inbusschlüssel / Allen-wrench Grösse / Size: 6mm / 8mm MT-SQ-CA-20 Squat-Calf Machine... -
Seite 8: Datenblatt Data Sheet
Belastbarkeit Hebel-Arm / Loading capacity Lever-Arm: Max. 200KG Belastbarkeit Hantescheibenablage / Loading capacity Weight-Plate storage: je Aufnahmedorn / per arbor: Max. 100KG Verteilt auf alle Aufnahmedorne / distributed to all arbors: Max. 300KG Zulässiges Körpergewicht / Allowed Bodyweight: Max. 150KG MT-SQ-CA-20 Squat-Calf Machine... -
Seite 9: Stückliste Part List
Thread-forming countersink screw 4,8 Washer M10 Washer M12 Washer M12 Ødx3 Weight-Horn Ø30 Die gelisteten Schrauben können von Typ und Länge vom tatsächlichem Lieferumfang abweichen! The listed screws could differ by type and length from the actual delivery! MT-SQ-CA-20 Squat-Calf Machine... -
Seite 10: Explosionszeichnung Exploded View
EXPLOSIONSZEICHNUNG EXPLODED VIEW MT-SQ-CA-20 Squat-Calf Machine... -
Seite 11: Montage / Assembly
STEP - 1 Erwas fetten. To grease. Alle Teile exakt ausrichten und sämtliche Schrauben festziehen. Align all parts accurately and then tighten all screws. MT-SQ-CA-20 Squat-Calf Machine... - Seite 12 STEP – 2 Alle Teile exakt ausrichten und sämtliche Schrauben festziehen. Align all parts accurately and then tighten all screws. MT-SQ-CA-20 Squat-Calf Machine...
- Seite 13 STEP - 3 Alle Teile exakt ausrichten und sämtliche Schrauben festziehen. Align all parts accurately and then tighten all screws. MT-SQ-CA-20 Squat-Calf Machine...
- Seite 14 STEP – 4 Alle Teile exakt ausrichten und sämtliche Schrauben festziehen. Align all parts accurately and then tighten all screws. MT-SQ-CA-20 Squat-Calf Machine...
- Seite 15 STEP – 5a MT-SQ-CA-20 Squat-Calf Machine...
- Seite 16 STEP – 5b MT-SQ-CA-20 Squat-Calf Machine...
-
Seite 17: Wartung, Pflege Und Sicherheit Maintenance, Care And Safety
The steel cables should be carefully checked daily. In particular, the connection areas at the ends of the cables should be checked for tightness and evidence of fracturing. If the steel cable is damaged, training must be stopped and the cables immediately replaced. Failure to do so can lead to injury! MT-SQ-CA-20 Squat-Calf Machine... -
Seite 18: Training Tips
Pay attention to your breathing. Never hold your breath while exercising. Basically, exhale when lifting the weight and inhale when lowering it. Make sure you are sufficiently familiar with all of the machine’s functions. MT-SQ-CA-20 Squat-Calf Machine... -
Seite 19: Übungsanleitung / Exercise Instruction
ÜBUBGSANLEITUNG EXERCISE INSTRUCTIONS MT-SQ-CA-20 Squat-Calf Machine... -
Seite 20: Service
Only use original spare parts to assure your warranty claims, and to avoid the risk of an injury. Making your own modifications to the machine, and non-compliance with capacity limits, render all warranty claims null and void. Importeur: IFS GmbH Lothforster Strasse 46 41849 Wassenberg MT-SQ-CA-20 Squat-Calf Machine...
