Inhaltszusammenfassung für elco STRATON 17

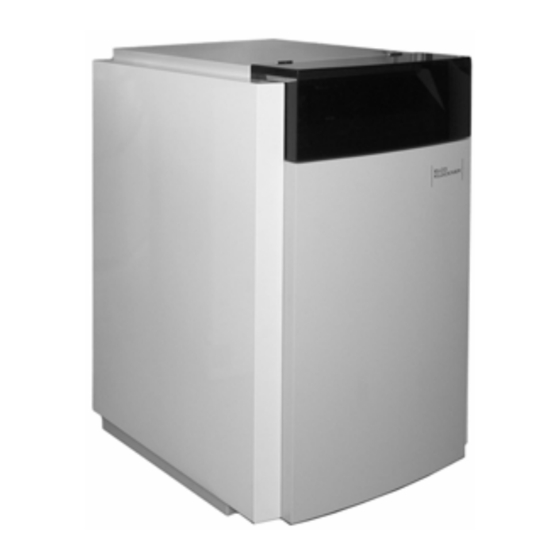

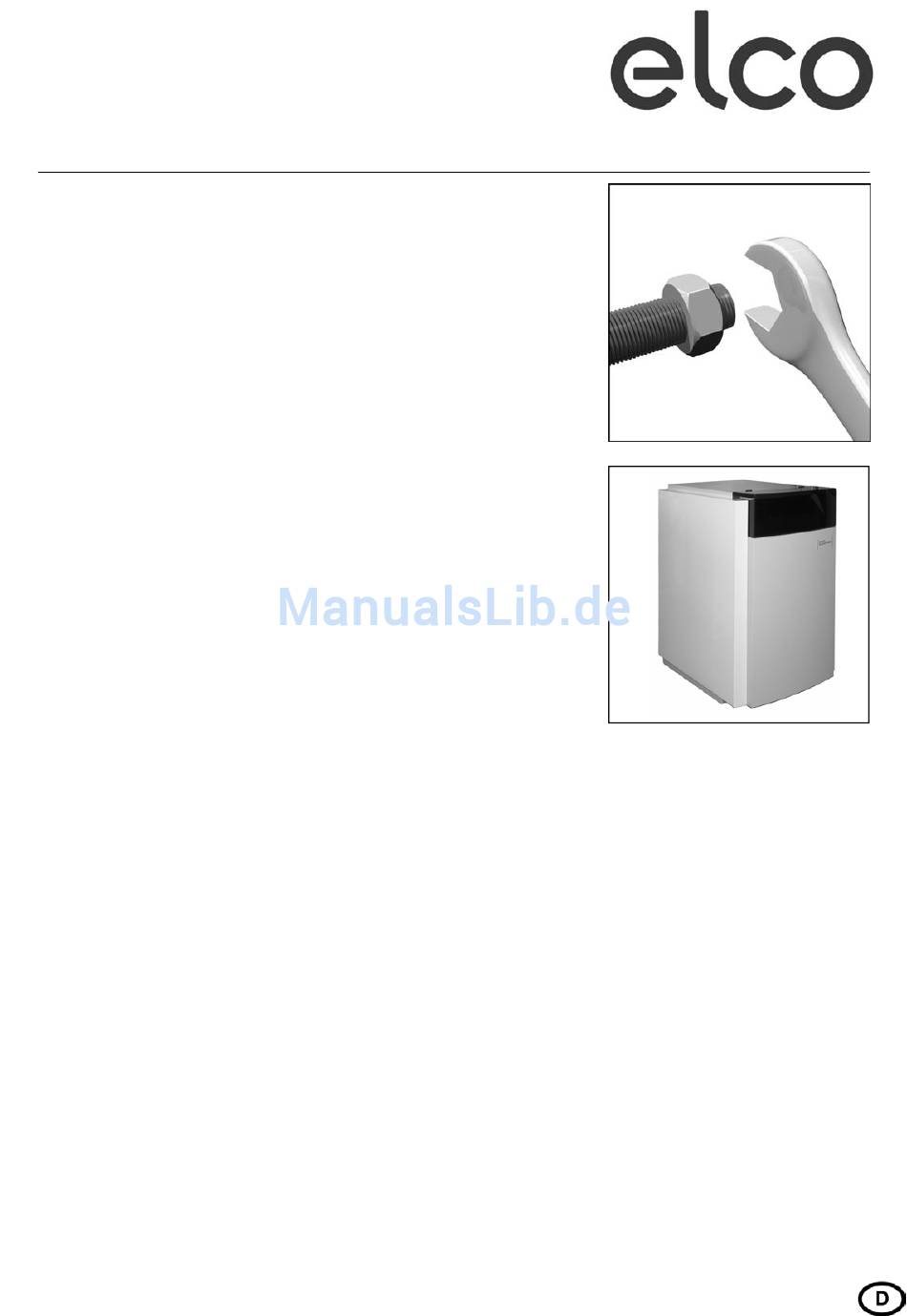

- Seite 1 Betriebsanleitung für die autorisierte Fachkraft Öl-Brennwertkessel STRATON 17 / 21 / 26 / 30 10/2007 Art.Nr. 12 077 414...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis ……………………………………………. Übersicht Allgemeine Hinweise …………………... Bestimmungen…………………………. . Produktbeschreibung…………………... Schaltfeld……………………………….. Technische Daten……………………… Massbild………………………………… . Montage Transport………………………………… Aufstellung………………………………. Kaminanschluss………………………… Anlagenspülung………………………… Fühler montieren……………………….. Elektroinstallation………………………. Ölversorgung……………………………. Einstellung Abgastemperatur……………………….. Druckverlust . ….……………………….. Durchflusswiderstand …………………….. 15 Inbetriebnahme Kontrollmassnahmen…………………… Kesselreinigung …………….……………………………… Störungsbeseitigung Ursachen und Beseitigung……………. Kontrollen und Wartung……………….. -
Seite 3: Übersicht
Übersicht Hinweise Bestimmungen Allgemeine Hinweise Bestimmungen Für die Installation in Österreich gilt Installation, Aufstellung, Elektroan- Für einen sicheren, umweltgerechten ferner: schluss und erste Inbetriebnahme und energiesparenden Betrieb be- ÖVE - Vorschriften und die sind die Aufgaben einer Fachkraft. rücksichtigen Sie folgende Normen: örtlichen Vorschriften Diese trägt die Verantwortung für eine Art. -
Seite 4: Produktbeschreibung
Übersicht Produktbeschreibung Produktbeschreibung Schaltfeld mit witterungsgeführter Abgas- Zuluft System Der Öl-Brennwertkessel STRATON ist Heizungsregelung. Die Verbrennungsluft gelangt über geeignet für Niedertemperatur- Das Schaltfeld wird geliefert inklusive den Ringspalt der Abgasanlage in den heizungen und Warmwasserbereitung Fernentriegelung Brenner Brenner. Wahlweise kann der Kessel in Heizungsanlagen mit Vorlauf- Ein-/Aus Schalter auch raumluftunabhängig betrieben... -
Seite 5: Schaltfeld
Übersicht Schaltfeld mit Heizungsregler LOGON B G2Z2 Schalter EIN / AUS Brennerstöranzeige Resettaste Brenner STB-Störanzeige STB-Prüftaste (TÜV) BetriebsarttasteTrinkwasser BetriebsarttasteHeizkreis(e) Infotaste Entriegelungstaste STB 10 Regulierknopf max. Kesseltemperatur 11 Feinsicherung 12 Rücksprungtaste ESC 13 Raumtemperatur- Regulierknopf 14 Bestätigungstaste OK 14 15 15 Handbetrieb- Funktionstaste 16 Schornsteinfeger-Funktionstaste •... -
Seite 6: Technische Daten
Übersicht Technische Daten Leistungsangaben (bezogen auf 500 m Meereshöhe) STRATON 17 STRATON 21 STRATON 26 STRATON 30 Nennheizleistung eingestellt Leistungsbereich 11-18 14-22 19-26 19-30 max. Wärmebelastung Low NO -Brenner zweistufig VECTRON blue L01-18 DUO L01-22 DUO L01-26 DUO L01-30 DUO min/max. -
Seite 7: Maßbild Straton
Übersicht Maßbild STRATON Rücklauf 1“ Kabeldurchführung Abgasanschluss Ø 80 / 125 Entlüftung 3/4“ AG Vorlauf 1“ Füll– und Entleerhahn Kondensatablauf DN40 Mindestabstände Maß je nach Kaminanschluss (Platz für Kaminfeger und Entleerung des Kondensatsiphons) min. 100 mm min. 700 mm (Platzbedarf zum Ausschwenken der Kesseltür) min. -
Seite 8: Transport
Montage Transport Aufstellung Anlieferung der Heizzentrale Der Kessel mit Brenner und Elektro- Schaltfeld wird als Einheit zusammen- gebaut und verpackt auf einer Palette geliefert. Kesseltransport Die STRATON Kompaktheizzentrale nach Entfernung der Transport- sicherung (1) vorsichtig seitlich anheben und einen Sackkarren unterschieben. -
Seite 9: Kaminanschluss
Montage Kaminanschluss Kesselanschluss mit Kesselanschluss Kesselanschluss mit Messöffnung Messöffnung mit Messöffnung Bogen AZ 87° Bogen 87° Bogenstück 87,5° Rohr, 1,0 m Rohr 1,0 m Rohr mit Muffe 0,5 Meter T-Stück mit Deckel, 87,5° Rohr 0,5 m T-Stück mit Deckel 87,5° Mauerblende D125 weiss Auflageschiene Auflageschiene... - Seite 10 Montage Kaminanschluss Raumluftabhängig B23 Raumluftunabhängig C33 Raumluftunabhängig C63 Abgasanschluss an Abgasanlage. Luft- Abgasführung über Dach im Luft- Abgasanschluss an getrennt Mehrfachbelegung (Unterdruck/Über- gleichen Druckbereich geprüfte und gelieferte Luft- / Abgas- druck) Kellerinstallation leitungen Kellerinstallation Abgas- Zuluftsystem bis zum Keller- Etageninstallation Luftversorgung über Aufstellraum Abgasschornstein Abgas- Zuluftsystem durch die...
-
Seite 11: Anlagenspülung
Montage Anlagenspülung Fühler montieren Anlagenspülung Es muss regelmässig auf Funktion Anschluss Kabeldurchführung Entlüftungsventil für Netzanschluss Bevor der Kessel an eine bestehende überprüft werden und darf vom Heizungsanlage angeschlossen wird, Brauchwasserspeicher nicht absperr- muss diese gründlich gespült werden. bar sein. Schmutz und Schlamm lagern sich Bei Verwendung von Brauchwasser- sonst im Kessel ab und führen zu Ge- speichern mit elektrischer (Nacht-... -
Seite 12: Elektroinstallation
Montage Elektroinstallation Netzanschluss für Ausführung CH Für alle Länder gilt: Schweiz-Netzstecker in die entspr. Anschlussdose einstecken. Auslegung der Netzanschluss- leitung Netzanschluss Ausführung D, A, B Die stromführenden Leiter von der Zugentlastung bis zu den Klemmen Die Elektroinstallation und An- müssen bei Herausrutschen aus der schlussarbeiten werden aus- Zugentlastung vor dem Schutzleiter schließlich von einer Elektrofach-... -
Seite 13: Ölversorgung
Montage Ölversorgung Ölversorgung Ölfilter Ölleitung Der Brenner ist mit zwei flexiblen Öl- Es ist ausschließlich der im Lieferum- Die Ölleitung zwischen Öltank und schläuchen ausgerüstet, die an ein fang enthaltene Ölfilter mit einer Ma- Brenner muss in DN4 ausgeführt sein, schenweite von 40 µm zu verwenden. -
Seite 14: Einstellung
Einstellung Abgastemperatur Abgastemperatur Der Öl-Brennwertkessel STRATON ist mit echter Kondensationstechnik, dank Abgaskühlung über den Heiz- wasserrücklauf, ausgestattet. STRATON ist ein Öl-Brennwertkessel dessen Abgase im nachgeschalteten Kondensator die Restwärme an das Heizungswasser abgeben. Die Kondensation beginnt, sobald die Rücklauftemperatur unter 45 °C liegt. Diese Technik ist vom Gas-Brenn- wertkessel bekannt. -
Seite 15: Druckverlust
Einstellung Druckverlust / Förderhöhe Heizwasserseitiger Durchflusswiderstand Hydraulischer Abgleich Für die Effizienz der Anlage ist neben möglichst geringen Systemtemperatu- ren die Durchführung eines hydrauli- schen Abgleiches erforderlich. Hintergrund Das Heizungswasser fließt nach dem Prinzip des geringsten Widerstandes durch das Heiznetz. Bei nicht einregu- lierten Anlagen führt der Weg des Hei- zungswassers überwiegend durch die der Umwälzpumpe nahe gelegenen... -
Seite 16: Kontrollmassnahmen
Inbetriebnahme Kontrollmassnahmen Kontrollen vor der Inbetriebnahme Inbetriebnahme Brenner Alle Ölleitungs- und Elektro- Die erste Inbetriebnahme des installationen müssen zur Inbetrieb- Brenners darf ausschliesslich durch nahme fertiggestellt sein. Folgende die autorisierte Fachkraft vorge- Kontrollen sind vor der Inbetrieb- nommen werden. nahme durchzuführen: Dabei erfolgt die Einstellung auf die gewünschte Kesselleistung, Ver- Prüfen, dass Kondensatleitung mit... -
Seite 17: Kesselreinigung
Kessel-Reinigung Servicearbeiten an Kessel und Brenner führt ausschliesslich die geschulte Heizungsfachkraft durch. Um eine turnusgemässe Durchführung der Servicearbeiten zu gewährleisten, sollte dem Betreiber der Anlage der Abschluss eines Wartungsvertrages empfohlen werden. Vor Wartungs- und Reinigungs- arbeiten Strom abschalten Verkleidungsdeckel abnehmen Bei Wartungs- und Servicearbeiten Den Verkleidungsdeckel (1) am Brenner ist die separate... - Seite 18 Bei der Montage der Teile ist folgendes zu beachten: Teile korrekt ausgerichtet montieren. Brennraumtopf mit der Zentrier- schraube (5) zur Frontseite des Heizkessels positionieren Markierungspfeil (6) des Brennkammerdeckels gegenüber der Zentrierschraube positionieren Abgasschikane STRATON 17 / 21 Abgasschikane STRATON 26 / 30...
-
Seite 19: Störungsbeseitigung
Störungsbeseitigung Ursachen und Beseitigung Die Störungsbeseitigung ist aus- Ursachen und Beseitigung Regelmässige Kontrollen schliesslich die Aufgabe der auto- Bei Störungen müssen die grund- Die regelmässige Kontrolle (einmal sätzlichen Voraussetzungen zum monatlich) sollte folgende Punkte risierten Fachkraft. Diese trägt die ordnungsgemässen Betrieb umfassen: Verantwortung für eine sach- gemässe Durchführung. -
Seite 20: Ursachen Und Beseitigung Von Brennerstörungen
Störungsbeseitigung Ursachen und Beseitigung von Brennerstörungen Störung Ursache Beseitigung keine Zündung Zündelektroden kurzgeschlossen einstellen Zündelektroden zu weit auseinander einstellen Zündelektroden verschmutzt und/oder feucht reinigen Isolierkörper gesprungen Zündelektrode austauschen Zündtrafo defekt austauschen Zündkabel verschmort 1. Kabel austauschen 2. Ursache feststellen und beseitigen Feuerungsautomat defekt austauschen Brennermotor läuft nicht an... -
Seite 21: Kontrollen Und Wartung
Störungsbeseitigung Kontrollen und Wartung Regelmässige Kontrollen Wartung Achtung Die regelmässige Kontrolle (einmal Es sollte jährlich eine Kontrolle durch Die Kontrolle der Neutralisations- monatlich) sollte folgende Punkte einen Servicetechniker durchgeführt box (wenn vorhanden) ist einmal umfassen: werden. jährlich notwendig. Manometerkontrolle (bei abge- Die Kontrolle umfasst eine Rauchgas- Diese wird durch die autorisierte stellter Umwälzpumpe). - Seite 24 ELCO GmbH Service: D - 64546 Mörfelden-Walldorf ELCO Austria GmbH A - 2544 Leobersdorf ELCOTHERM AG CH - 7324 Vilters ELCO-Rendamax B.V. NL - 1410 AB Naarden ELCO Belgium n.v./s.a. B - 1731 Zellik ELCO Italia S.p.A. I - 31023 Resana...
